5. Messa in servizio, funzionamento e monitoraggio
5.1. Messa in servizio del Lynx Smart BMS NG
Sequenza di messa in servizio:
Controllare la polarità di tutti i cavi della batteria.
Controllare la sezione trasversale di tutti i cavi della batteria.
Controllare che ogni batteria possieda il firmware più recente.
Controllare che, se le batterie sono state collegate in serie, ognuna di esse sia stata completamente precaricata (vedere il manuale della batteria).
Controllare che tutti i capicorda della batteria siano stati crimpati correttamente. Controllare che tutti i collegamenti dei cavi della batteria siano a tenuta stagna (non superare la coppia massima). Tirare leggermente ogni cavo della batteria e verificare che i collegamenti siano ben saldi.
Controllare tutti i collegamenti dei cavi del BMS e assicurarsi che gli anelli delle viti dei connettori siano avvitati fino in fondo.
Controllare che ogni batteria collegata in parallelo o ogni stringa di serie di batterie collegate in parallelo sia dotata di fusibile.
Se si utilizza un dispositivo GX, controllare che i cavi e il morsetto VE.Can siano stati posizionati e che il dispositivo sia alimentato dall’uscita AUX della tensione del Lynx Smart BMS.
Alimentare il Lynx Smart BMS collegando l’alimentazione batteria o posizionando i fusibili batteria e, se del caso, commutando l’interruttore accensione/spegnimento remoto su “on”.
Controllare che sia stata completata la pre-carica, che il contattore sia chiuso, e che i carichi siano eccitati.
Connettersi a VictronConnect, assicurarsi che il Lynx Smart BMS NG disponga del firmware più recente (vedere il capitolo Aggiornamento del firmware per i dettagli) e che siano state effettuate tutte le impostazioni, in particolare che la capacità della batteria e il numero di batterie in parallelo siano impostati correttamente.
Controllare che la tensione del sistema sia stata impostata correttamente.
Controllare che i nomi fusibili del Lynx Distributor (se del caso) siano stati correttamente assegnati.
Se è collegato un dispositivo GX, controllare che sia alimentato dai morsetti AUX del Lynx Smart BMS.
Controllare che il Lynx Smart BMS appaia correttamente nel dispositivo GX.
Scollegare un cavo BMS a caso e verificare che il BMS spenga tutte le sorgenti di carica e tutti i carichi. Poi ricollegare il cavo BMS.
Accendere un carico e controllare che la corrente sia negativa e appaia nel dispositivo GX o nella app VictronConnect.
Caricare completamente le batterie e controllare che appaia uno stato di carica del 100 %.
5.2. Accensione
Il Lynx Smart BMS NG si avvia quando viene collegata una batteria ai morsetti batteria e viene acceso l’interruttore di on/off remoto (oppure l’anello metallico viene posizionato nel morsetto di on/off remoto).
La sequenza di avvio segue i passaggi a continuazione:
Verifica del sistema: Autodiagnosi che controlla la tensione interna ed esterna e il contattore.
Carichi di precarica: Il relativo circuito precarica i carichi capacitivi, quali inverter o inverter/caricabatterie, prima che il contattore si chiuda per evitare un'elevata corrente di spunto.
Chiusura del contattore: Il Lynx Smart BMS NG è operativo e l’alimentazione del/dei Lynx Distributor è accesa.
Funzionamento Dopo l'accensione, il contattore è chiuso. Sono illuminati il LED verde dello stato, il LED blu del Bluetooth del Lynx Smart BMS NG e il LED verde dell’alimentazione del/dei Lynx Distributor. |  |
5.3. Modalità operative del BMS
Il BMS del Lynx Smart BMS NG comunica con le batterie e le salvaguarda da sottotensione o sovratensione della cella e basse o alte temperature. La batteria segnala tali eventi al Lynx Smart BMS NG perché possa intraprendere le azioni necessarie disattivando i carichi e/o l'inverter/caricabatterie e spegnendo o accendendo il Lynx Smart BMS NG, in modo completamente automatico o manuale.
Il sistema Lynx Smart BMS NG dispone di 3 modalità operative:
ON
È la modalità operativa normale. Tutte le interfacce sono operative e il contattore è chiuso. Se il Lynx Smart BMS NG era spento a causa di una bassa tensione delle celle o di un arresto del SoC, uscirà dalla modalità OFF e tornerà alla modalità ON quando
rileva una tensione di carica >11,7 V (>23,4 V per un sistema a 24 V o >46,8 V per un sistema a 48 V) rispetto alla tensione della batteria sul lato del sistema, oppure
quando tutte le tensioni delle celle sono superiori a 3,2 V in caso di arresto per bassa tensione delle celle oppure
quando tutte le tensioni delle celle sono superiori a 3,37 V in caso di arresto per SoC basso oppure
quando viene riacceso tramite l'interruttore on/off remoto o
quando viene riattivato tramite l'app VictronConnect.
La modalità è ON per una durata di 5 minuti senza tensione di carica anche quando è stato emesso un allarme per bassa tensione della cella.
OFF
Modalità di potenza minima. Tutte le interfacce sono spente e il contattore è aperto. Questa modalità viene utilizzata per evitare di danneggiare le batterie scaricandole troppo.
OFF è la modalità in cui entra il LSB quando si utilizza l'interruttore on/off remoto o l'interruttore soft nell'app VictronConnect.
Il Lynx Smart BMS NG passa inoltre alla modalità OFF con un ritardo di 5 minuti se:
una o più celle scendono al di sotto dei 2,8 V e durante questo periodo non è stata rilevata alcuna tensione di carica per impedire un'ulteriore scarica oppure
quando viene raggiunta la soglia di scarica impostata e, fino a quel momento, non è stata rilevata una tensione di carica sufficiente sul lato sistema del BMS.
Standby
Il Lynx Smart BMS NG può passare alla modalità Standby tramite l'interruttore soft nell'app VictronConnect o tramite il dispositivo GX e tale modalità si utilizza quando l'imbarcazione è ormeggiata o il camper è parcheggiato per evitare scariche e cariche accidentali da sorgenti sul lato sistema. Tutti i sistemi saranno spenti, ad eccezione delle apparecchiature alimentate dalla porta di alimentazione AUX, tramite la quale si consiglia di alimentare il dispositivo GX. Questa modalità non è destinata a essere utilizzata quando l'imbarcazione o il camper sono in rimessaggio per un periodo prolungato. Di conseguenza, quando viene rilevata una bassa tensione delle celle o un basso SoC (come determinato dall'impostazione della soglia di scarica nel BMS), il Lynx Smart BMS NG passa automaticamente alla modalità OFF per evitare un'ulteriore scarica della batteria.
Nota
Il requisito di base per il funzionamento dell'interruttore soft in VictronConnect o nel dispositivo GX è che il contatto tra i pin 10 e 11 del connettore multiplo sia collegato a ponte con un anello metallico o con un interruttore on/off remoto.
Vedere le seguenti tabelle per una panoramica delle 3 modalità operative, come commutarle manualmente e lo stato delle interfacce:
Modalità | Contattore generale | ATC | ATD | Uscita alimentazione AUX | Porta VE.Can | Bluetooth | Uso previsto |
|---|---|---|---|---|---|---|---|
Acceso | Chiuso | Acceso | Acceso | Alimentato | Funzionale | Acceso | Modalità operativa normale. Tutte le interfacce sono operative. |
Standby | Aperto | Spento | Spento | Alimentato | Funzionale | Acceso | Tutti i sistemi verranno spenti, ad eccezione delle apparecchiature alimentate dalla porta di alimentazione AUX, tramite la quale si consiglia di alimentare il dispositivo GX. |
Spento | Aperto | Spento | Spento | Spento | Spento | Acceso | Modalità di potenza minima. Tutte le interfacce sono spente e il contattore è aperto. |
Modalità del dispositivo Lynx Smart BMS e stato delle interfacce
Modalità | Interruttore soft nell’App VictronConnect | Interruttore soft nel dispositivo GX | Interruttore on/ off remoto cablato |
|---|---|---|---|
* Possibile solo in modalità Standby | |||
ON | Sì | Sì* | Sì |
Standby | Sì | Sì | No |
OFF | Sì | No | Sì |

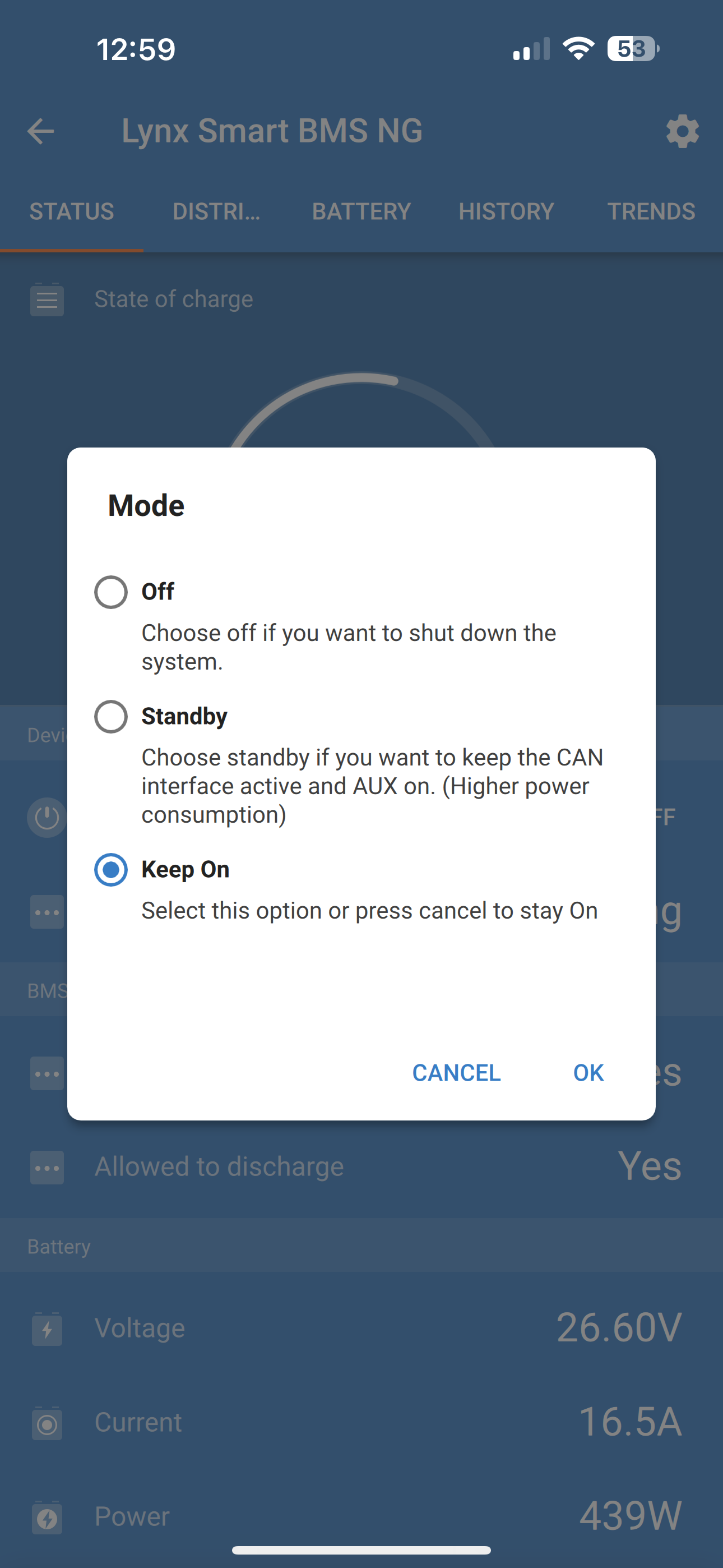

Come cambiare manualmente le modalità del dispositivo
5.4. Attivante del Lynx Smart BMS NG
In questa sezione viene descritto il comportamento del Lynx Smart BMS NG nel caso in cui venga raggiunta la soglia di preallarme oppure venga attivato un evento di bassa tensione della cella o di bassa temperatura.
La soglia di preallarme, i limiti di bassa/alta tensione della cella e di bassa/alta temperatura sono codificati nella batteria e non possono essere modificati.
Preallarme
Se la tensione di una cella scende e raggiunge la soglia di preallarme, si attiva il relè programmabile, se configurato in modalità Relè allarme. Ciò farà scattare un avviso avanzato di imminente bassa tensione della cella prima che i carichi siano disattivati. Il preallarme è indicato dal LED rosso lampeggiante 3 volte ogni 4 secondi. Il Lynx Smart BMS NG garantisce un ritardo minimo di 30 secondi tra l'attivazione del preallarme e lo spegnimento dei carichi.
Interruzione per bassa tensione della cella
Se la tensione della cella diventa troppo bassa e raggiunge la soglia di bassa tensione della cella, il contatto ATD si apre e spegne tutti i carichi. Se il Lynx Smart BMS è collegato a un dispositivo GX, vengono spenti anche gli inverter compatibili con il DVCC collegati allo stesso dispositivo GX. Trascorsi 5 minuti senza una tensione di carica sufficiente sul lato del sistema del BMS, si spegne.
Interruzione per bassa temperatura o alta tensione della cella
Se la tensione di una cella diventa troppo alta e raggiunge la soglia di alta tensione della cella (3,60 V codificati nella batteria), o la soglia di bassa temperatura, il contatto ATC si apre e spegne tutti i caricabatterie. Se il Lynx Smart BMS NG è collegato a un dispositivo GX, vengono spenti anche i caricabatterie compatibili con il DVCC collegati allo stesso dispositivo GX.
5.5. Funzionamento del monitor della batteria
Il Lynx Smart BMS NG è dotato di un monitor della batteria integrato, che misura la tensione e la corrente della batteria. In base a tali misurazioni, calcola lo stato della carica, il tempo rimanente e tiene traccia dei dati cronologici, come la scarica più profonda, la scarica media e il numero di cicli.
5.6. Monitoraggio e controllo
Per monitorare e controllare la batteria è sempre necessario un BMS.
A seconda del percorso di trasmissione, i parametri del BMS e della batteria, nonché i fusibili dei Lynx Distributor, possono essere letti in modi diversi:
Sull'app VictronConnect tramite Bluetooth.
Sull'app VictronConnect tramite VictronConnect Remote (VC-R): Ciò richiede che un dispositivo GX sia collegato a un Lynx Smart BMS NG e che i dati siano trasmessi al portale VRM.
Tramite il Portale VRM: Ciò richiede che un dispositivo GX sia collegato a un Lynx Smart BMS NG e che i dati siano trasmessi al portale VRM.
A seconda del percorso di trasmissione, è possibile leggere i seguenti parametri:
Parametri BMS | Bluetooth | Dispositivo GX | VC-R | VRM |
|---|---|---|---|---|
Stato di carica | Sì | |||
Modalità | Sì | No | ||
Stato | Sì | |||
Consenti carica (ATC) | Sì | |||
Consenti scarica (ATD) | Sì | |||
Tensione batteria | Sì | |||
Corrente della batteria | Sì | |||
Potenza Batteria | Sì | |||
Ah consumati | Sì | |||
Tempo rimanente | Sì | No | ||
Stato del relè | No | Sì | ||
Parametro della cronologia | Bluetooth | Dispositivo GX | VC-R | VRM |
|---|---|---|---|---|
Scarica più profonda | Sì | |||
Numero cumulativo amperora attinti | Sì | |||
Energia scaricata | Sì | |||
Energia caricata | Sì | |||
Sincronizzazioni | Sì | |||
Cicli di carica totali | No | Sì | No | Sì |
Numero di scariche complete | No | Sì | No | Sì |
Tensione minima della batteria | Sì | |||
Tensione massima della batteria | Sì | |||
Tensione min cella | Sì | |||
Tensione max cella | Sì | |||
Temperatura min batteria | Sì | Sì* | ||
Temperatura max batteria | Sì | No | Sì | Sì* |
Ultimo errore | Sì | |||
* Tramite widget personalizzato | ||||
Parametri batteria | Bluetooth | Dispositivo GX | VC-R | VRM |
|---|---|---|---|---|
Stato del balancer | Sì | |||
Tensione min e max della cella | Sì | |||
Temperatura min e max della cella | Sì | |||
Numero batterie | Sì | |||
Numero di celle della batteria | Sì | |||
Numero di batterie in serie | Sì | |||
Numero di batterie in parallelo | Sì | |||
Numero di serie | Sì | No | ||
Capacità | Sì | No | ||
Versione del firmware | Sì | No | ||
Tensione batteria | Sì | |||
Temperatura della batteria | Sì | |||
Corrente della batteria | Sì | No | ||
Tensione di ogni cella | Sì | No | ||
Parametri del Distributor | Bluetooth | Dispositivo GX | VC-R | VRM |
|---|---|---|---|---|
Stato del Distributor [A..D] | Sì | No | ||
Distributor [A..D] Fusibili | Sì | No | ||

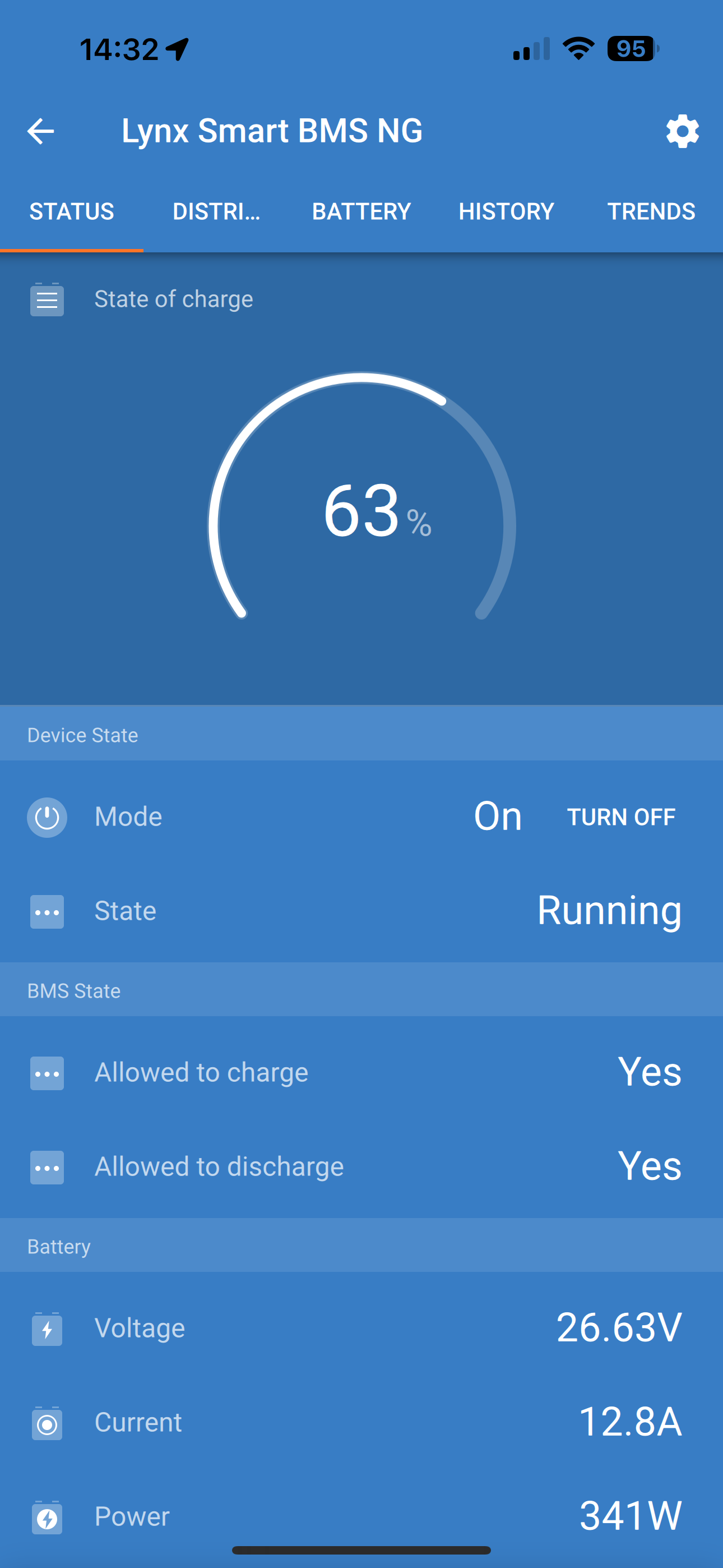

5.6.1. Monitoraggio del BMS tramite VictronConnect e VC-R
È possibile utilizzare l'app VictronConnect per monitorare le batterie, lo stato e la cronologia dei fusibili del Lynx Distributor tramite Bluetooth o VC-R. La tabella della sezione precedente elenca i parametri disponibili per ogni tipo di connessione.
Per controllare i parametri del BMS o della batteria, procedere come segue:
|
|
|
Si noti che i messaggi di avviso, allarme o errore vengono visualizzati solo quando si è attivamente collegati al BMS tramite VictronConnect. La app non è attiva in secondo piano o quando lo schermo è spento.
Assistenza VictronConnect-Remote (VC-R)
La funzionalità VictronConnect-Remote consente di accedere al Lynx Smart BMS NG da remoto. Il prerequisito è che il BMS sia collegato a un dispositivo GX che disponga di una connessione (Internet) al portale VRM.
Questa potente funzionalità consente la configurazione (tranne il Bluetooth) e il monitoraggio completo del prodotto tramite l'app VictronConnect praticamente da qualsiasi parte del mondo. L'esperienza dell'interfaccia utente è identica a quella della connessione locale del Lynx Smart BMS NG tramite Bluetooth.
|
|
|

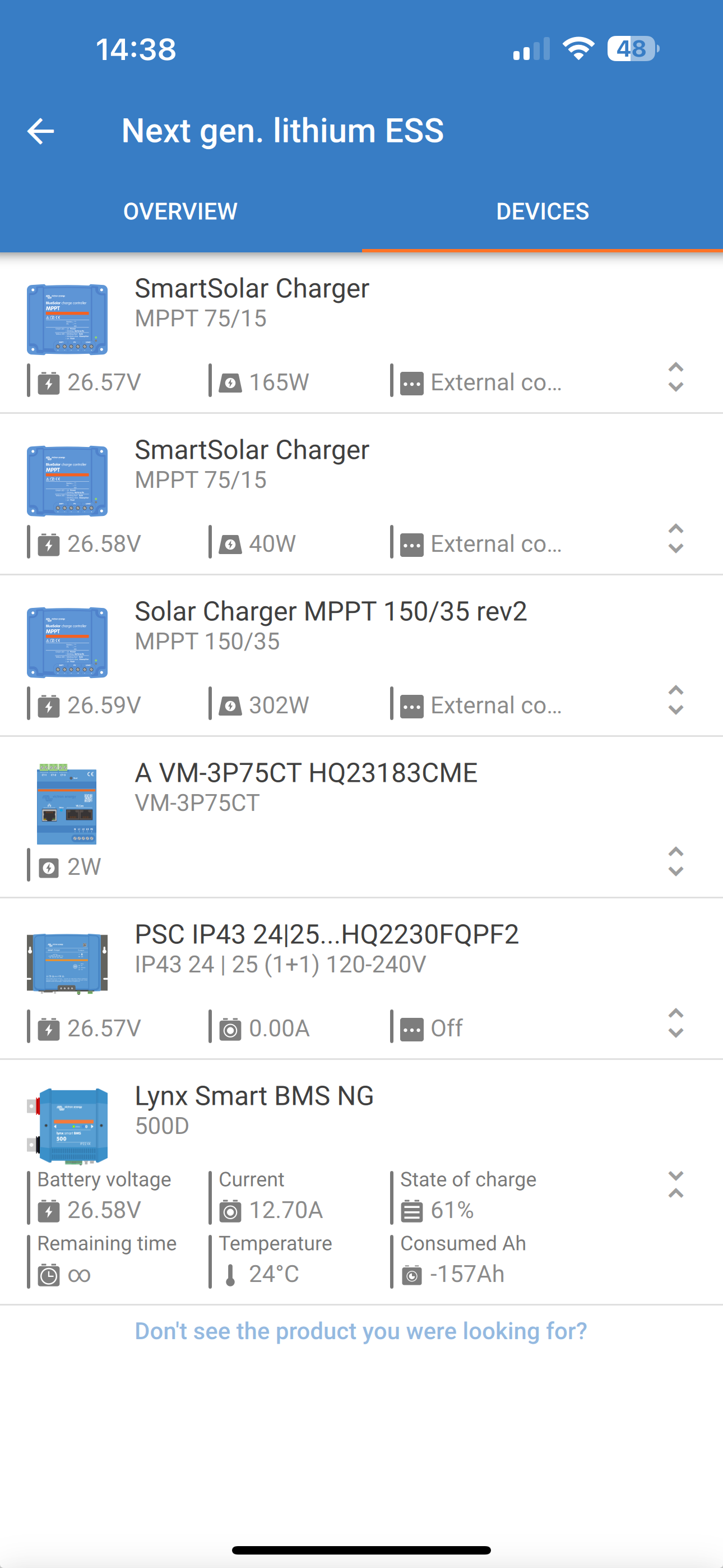

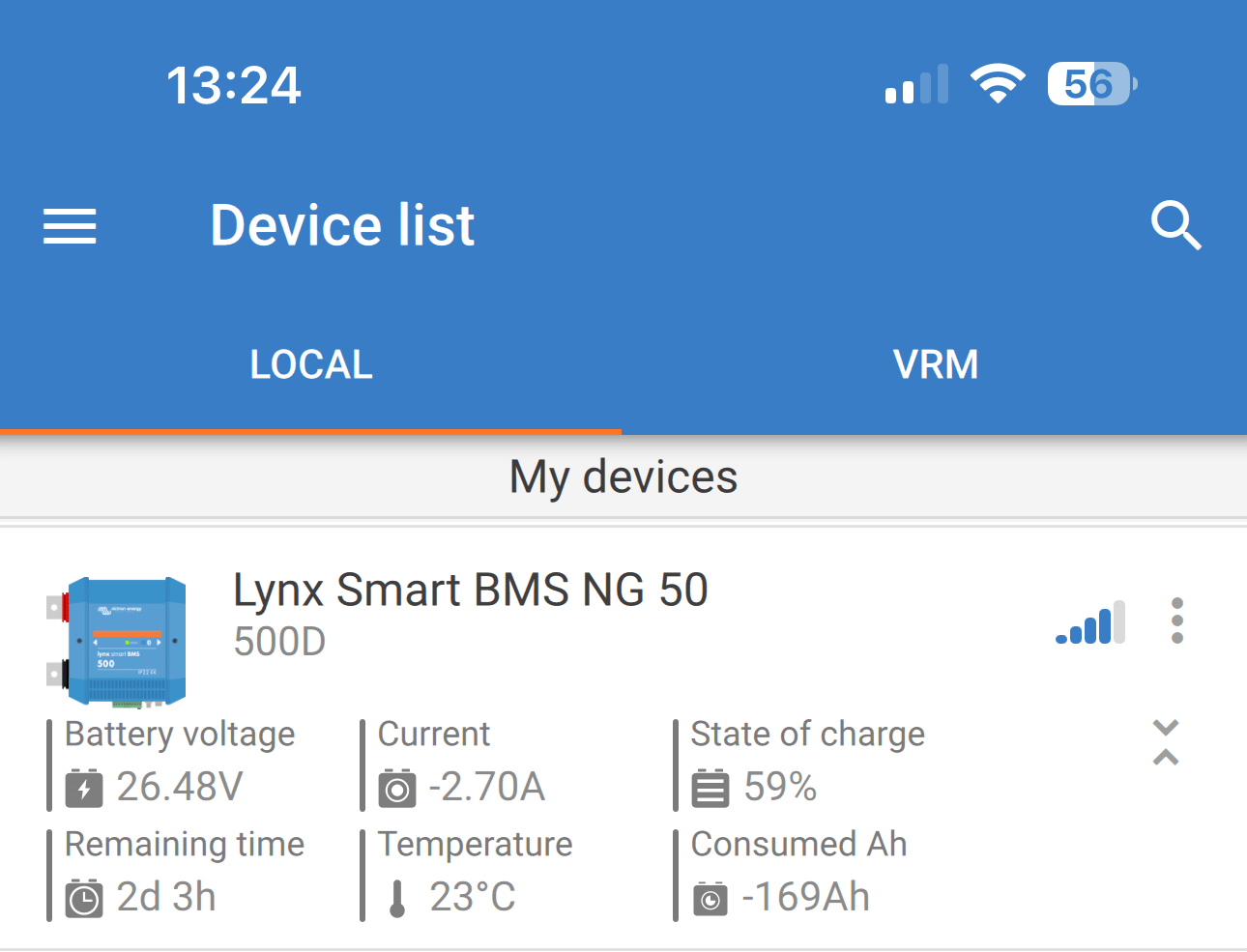

5.6.2. Instant Readout (lettura istantanea) in VictronConnect
Tensione della batteria, corrente, stato di carica e tempo di funzionamento rimanente a colpo d'occhio. Nell'Elenco dispositivi dell'app VictronConnect appare tutto ciò che si vuole sapere in pochi secondi.
Il vantaggio è che i dati sono disponibili molto più velocemente, unitamente ai dati provenienti da altri dispositivi Bluetooth intelligenti, e la portata supera quella di una normale connessione Bluetooth.
Per attivare la Lettura Istantanea:
|  |
|
5.6.3. Monitoraggio del BMS tramite il dispositivo GX
I parametri della batteria, lo stato e la cronologia dei fusibili del Lynx Distributor possono essere letti anche utilizzando un dispositivo GX tramite la Consolle remota in combinazione con un Lynx Smart BMS NG. La tabella della sezione precedente elenca i parametri disponibili per ogni tipo di connessione.
Per controllare i parametri del BMS o della batteria, procedere come segue:
|  |
5.6.4. Monitoraggio del BMS tramite il Portale VRM
La maggior parte dei parametri può essere letta anche tramite il portale VRM (richiede un dispositivo GX in combinazione con un Lynx Smart BMS NG che trasmette i suoi dati al VRM). La tabella della sezione precedente elenca i parametri disponibili per ogni tipo di connessione.
I parametri della batteria possono essere visualizzati tramite la scheda "Avanzate". Per ulteriori informazioni, vedere la documentazione del Portale VRM nel nostro sito web:
5.7. Cura della batteria
Quando il Lynx Smart BMS NG è in funzione, è importante prestare attenzione alle batterie.
Queste sono le linee guida di base:
Evitare sempre di scaricare completamente la batteria e utilizzare l'impostazione soglia di scarica per evitare che ciò accada.
Familiarizzarsi con la funzione di preallarme e, quando si attiva, prendere le misure necessarie ad evitare lo spegnimento del sistema CC.
Quando il preallarme è attivo o il BMS ha disattivato i carichi, caricare le batterie il più presto possibile.
Ridurre il più possibile il tempo trascorso dalle batterie in uno stato di scarica profonda.
Le batterie devono trascorrere almeno 2 ore al mese in modalità di carica di assorbimento per garantire un tempo sufficiente in modalità di bilanciamento.
Se si lascia il sistema incustodito per un certo periodo, tenere cariche le batterie o assicurarsi che siano (quasi) piene. Poi scollegare il sistema CC dalla batteria, scollegando il polo positivo della batteria.
