Manuel du Lynx Smart BMS NG

Séquence de branchement :

Le Lynx Smart BMS NG s’allume lorsqu’une batterie est connectée aux bornes de la batterie et que l’interrupteur d’allumage/arrêt à distance est activé (ou que le cavalier est placé sur la borne d’allumage/arrêt à distance).

La séquence d’allumage suit les étapes ci-après :

Opérationnel Une fois sous tension, le contacteur est fermé. Le voyant d’état vert ainsi que le voyant Bluetooth bleu sur le Lynx Smart BMS NG et le voyant d’alimentation vert sur le ou les distributeurs Lynx sont allumés.

Le BMS du Lynx Smart BMS NG communique avec les batteries et les protège contre les tensions de cellule basses ou élevées et les températures basses ou élevées. La batterie signale ces événements au Lynx Smart BMS NG, qui prend les mesures nécessaires en éteignant les consommateurs et/ou les convertisseurs/chargeurs et en éteignant ou rallumant le Lynx Smart BMS NG, de manière entièrement automatique ou manuelle.

Le Lynx Smart BMS NG a trois modes de fonctionnement :

ON

Il s’agit du mode de fonctionnement normal. Toutes les interfaces sont opérationnelles et le contacteur est fermé. Si le Lynx Smart BMS NG est éteint en raison d’une tension de cellule basse ou d’un arrêt pour faible état de charge, il quitte le mode OFF et revient au mode ON

Le mode est également ON pendant une durée de 5 minutes sans tension de charge fournie lorsqu’une alarme de tension de cellule basse a été émise.

OFF

Mode faible consommation. Toutes les interfaces sont éteintes et le contacteur est ouvert. Ce mode est utilisé pour éviter d’endommager les batteries en les vidant trop profondément.

OFF est le mode dans lequel le LSB passe lorsqu’il utilise l’interrupteur d’allumage/arrêt à distance ou le commutateur logiciel dans l’application VictronConnect.

En outre, le Lynx Smart BMS NG passera également en mode OFF avec un délai de 5 minutes si :

Veille

Le Lynx Smart BMS NG peut être mis en mode veille via le commutateur logiciel dans l’application VictronConnect ou via le dispositif GX. Il est utilisé lorsque le bateau est à quai ou que le véhicule est garé pour empêcher toute décharge ou charge accidentelle à partir de sources situées côté système. Tous les systèmes seront arrêtés, à l’exception des équipements alimentés par le port d’alimentation AUX à partir duquel nous recommandons d’alimenter le dispositif GX. Ce mode n’est pas destiné à être utilisé lorsque le bateau ou le véhicule est entreposé pendant une longue période. Par conséquent, lorsqu’une tension de cellule basse ou un état de charge faible est détecté (comme déterminé par le réglage de plancher de décharge dans le BMS), le Lynx Smart BMS NG passe automatiquement en mode OFF pour empêcher toute décharge supplémentaire de la batterie.

Voir les tableaux ci-dessous pour un aperçu des trois modes de fonctionnement, comment les activer manuellement et l’état des interfaces :

Modes du dispositif Lynx Smart BMS et état des interfaces

Comment changer manuellement les modes du dispositif

Cette section décrit le comportement du Lynx Smart BMS NG dans le cas où le seuil de préalarme est atteint ou si un événement de tension de cellule basse ou élevée ou de basse température est déclenché.

Les limites pour le seuil de préalarme, la tension de cellule basse/élevée et la température basse/élevée sont codées en dur dans la batterie et ne peuvent pas être modifiées.

Préalarme

Si la tension d’une cellule chute et atteint le seuil de préalarme, le relais programmable s’active, s’il est configuré en mode relais d’alarme. Cela permet d’être averti à l’avance de l’imminence d’une faible tension de cellule et avant que les consommateurs ne soient désactivés. La préalarme est indiquée par le voyant rouge qui clignote 3 fois toutes les 4 secondes. Le Lynx Smart BMS NG assure un délai minimum de 30 secondes entre l’activation de la préalarme et la désactivation des consommateurs.

Coupure en cas de tension de cellule basse

Si la tension de la cellule devient trop basse et a atteint le seuil de tension de cellule basse, le contact ATD s’ouvre et éteint tous les consommateurs. Si le Lynx Smart BMS est connecté à un dispositif GX, les convertisseurs compatibles DVCC connectés au même dispositif GX sont également mis hors tension. Après 5 minutes sans tension de charge suffisante du côté système du BMS, celui-ci s’éteint.

Coupure en cas de température basse ou de tension de cellule élevée

Si la tension d’une cellule devient trop élevée et atteint le seuil de tension de cellule élevée (3,60 V, codé en dur dans la batterie) ou le seuil de basse température, le contact ATC s’ouvre et éteint tous les chargeurs. Si le Lynx Smart BMS NG est connecté à un dispositif GX, les chargeurs compatibles DVCC connectés au même dispositif GX seront également mis hors tension.

Le Lynx Smart BMS NG est équipé d’un contrôleur de batterie intégré. Il mesure la tension et le courant de la batterie. Sur la base des mesures relevées, il calcule l’état de charge, l’autonomie restante, et il conserve une trace des données historiques, telles que la décharge la plus profonde, la décharge moyenne et le nombre de cycles.

Un BMS est toujours nécessaire pour surveiller et contrôler la batterie.

Selon la voie de transmission, les paramètres du BMS et de la batterie, ainsi que les fusibles des distributeurs Lynx peuvent être lus de différentes manières :

En fonction de la voie de transmission, les paramètres suivants peuvent être lus :

5.6.1. Surveillance du BMS via VictronConnect et VC-R

L’application VictronConnect peut être utilisée pour surveiller les batteries, l’état et l’historique des fusibles du distributeur Lynx via Bluetooth ou VC-R. Le tableau de la section précédente répertorie les paramètres disponibles par type de connexion.

Pour vérifier les paramètres du BMS ou de la batterie, procédez comme suit :

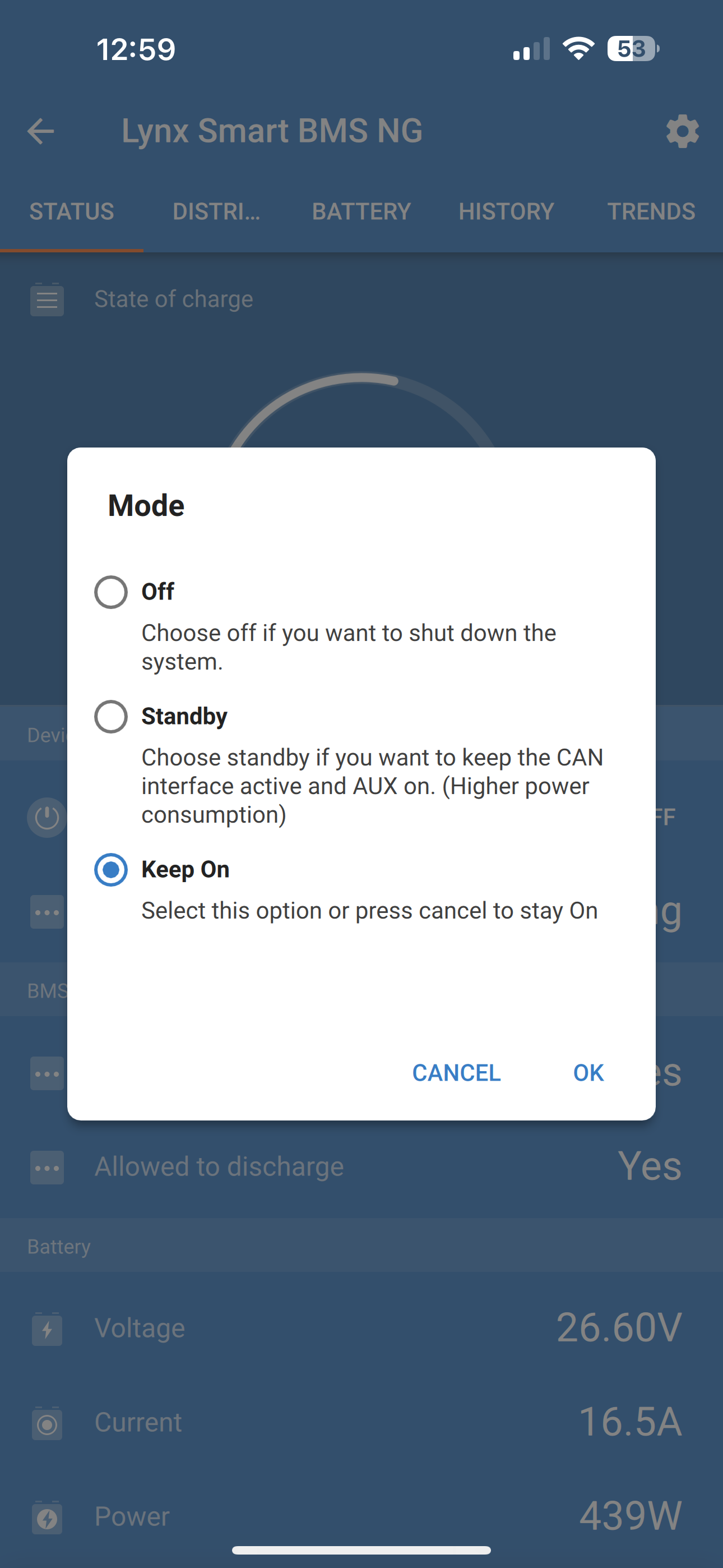

Ouvrez l’application VictronConnect et, dans la liste des appareils, appuyez sur le Lynx Smart BMS NG. Appuyez sur l’un des onglets du menu pour afficher les paramètres correspondants et leurs valeurs. En appuyant sur le bouton Mode dans l’onglet État et sur le bouton Numéro de batterie dans l’onglet Batterie, vous pouvez modifier le statut du BMS (mise hors tension ou en mode veille) ou sélectionner la batterie dont vous souhaitez lire les paramètres.

Notez que les messages d’avertissement, d’alarme ou d’erreur ne s’affichent que lorsque vous êtes activement connecté au BMS via VictronConnect. L’application n’est ni active en arrière-plan ni lorsque l’écran est éteint.

Prise en charge de VictronConnect-Remote (VC-R)

La fonctionnalité VictronConnect-Remote permet d’accéder à distance au Lynx Smart BMS NG. La condition préalable est que le BMS soit connecté à un dispositif GX qui dispose d’une connexion (Internet) au portail VRM.

Cette fonctionnalité puissante permet une configuration et une surveillance complètes du produit (sauf Bluetooth) depuis pratiquement n’importe quel endroit du monde en utilisant l’application VictronConnect. L’expérience de l’interface utilisateur est identique à celle du Lynx Smart BMS NG qui était connecté localement via Bluetooth.

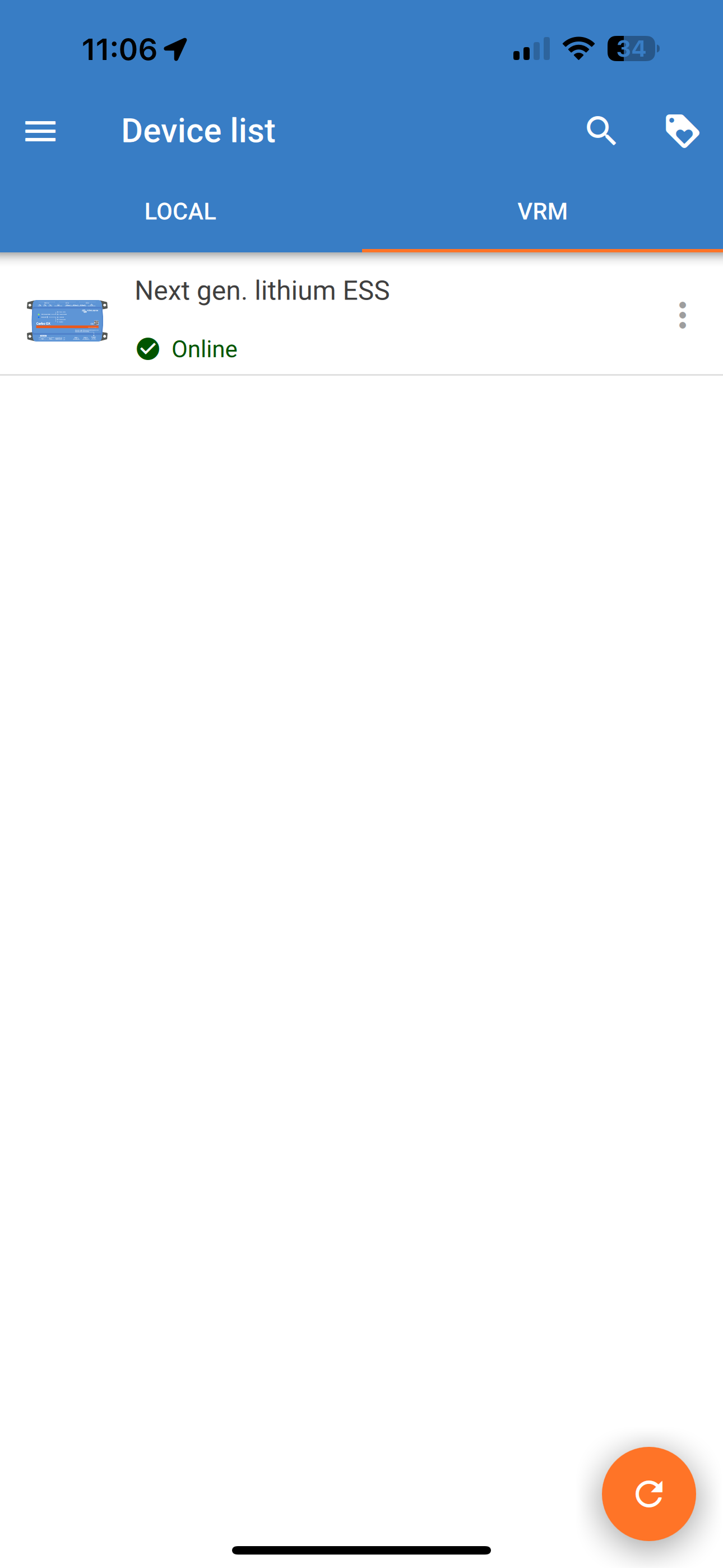

Ouvrez l’application VictronConnect et appuyez sur l’onglet VRM. Appuyez sur l’installation qui comprend le système avec le Lynx Smart BMS NG. Appuyez sur l’onglet Appareils. Une liste de tous les appareils VE.Direct et VE.Can disponibles s’affiche, y compris le Lynx Smart BMS NG. Sélectionnez le Lynx Smart BMS NG. L’écran d’état du Lynx Smart BMS NG s’affiche maintenant comme s’il était connecté localement via Bluetooth.

5.6.2. Lecture instantanée par VictronConnect

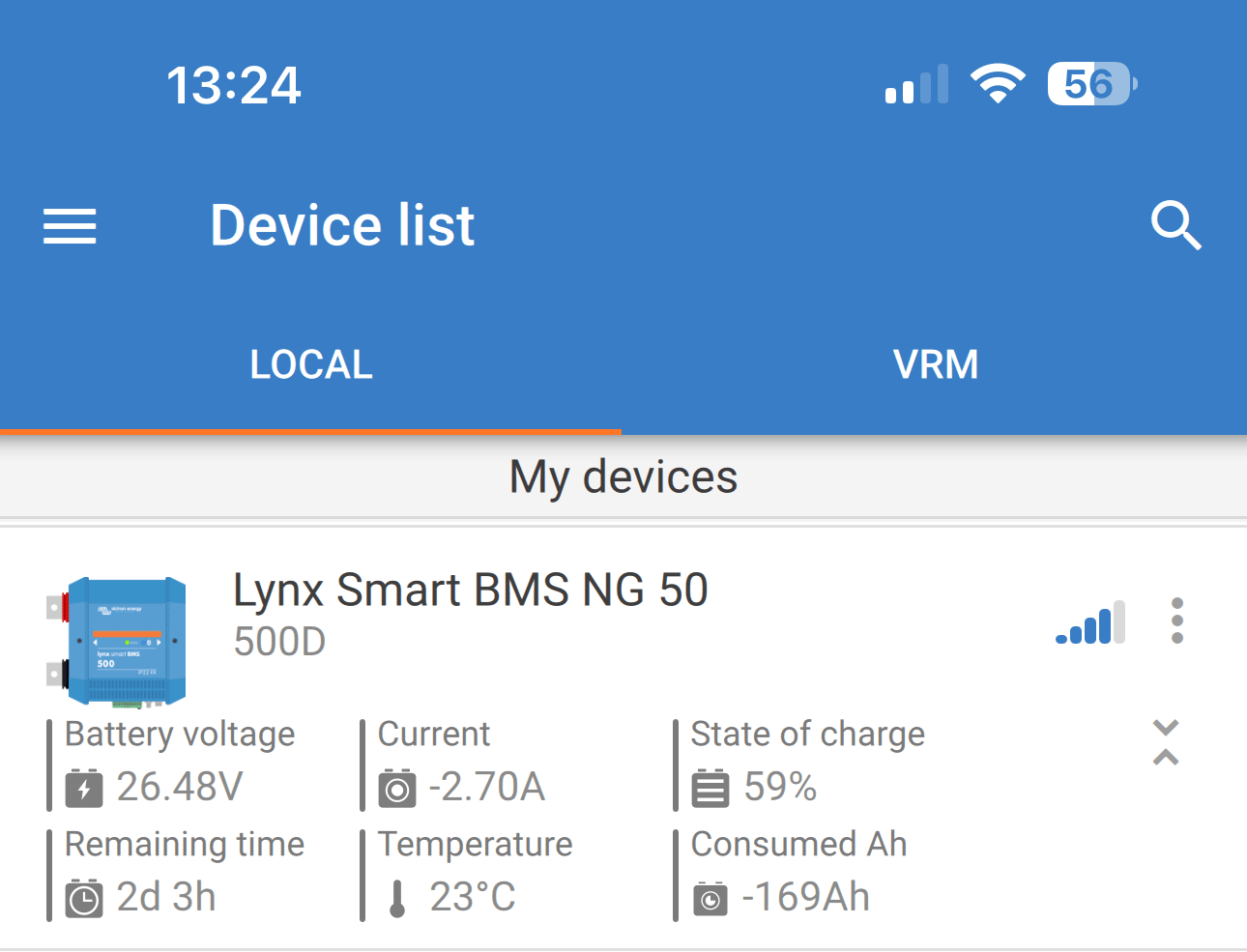

Tension de la batterie, courant, état de charge et durée de fonctionnement restante en un coup d’œil. Voyez ce que vous voulez savoir en quelques secondes dans la liste des appareils de l’application VictronConnect.

L’avantage est que les données sont disponibles beaucoup plus rapidement, ainsi que les données d’autres appareils intelligents Bluetooth, et que la portée dépasse celle d’une connexion Bluetooth normale.

Pour activer la Lecture instantanée :

Ouvrez l’application VictronConnect et appuyez sur l’entrée de votre Lynx Smart BMS NG. Appuyez sur l’icône d’engrenage dans le coin supérieur droit. Appuyez sur l’icône des 3 points dans le coin supérieur droit. L’écran Infos produit s’ouvre. Activez la lecture instantanée en appuyant sur le curseur. Faites attention à ne pas désactiver le Bluetooth. Revenez à la liste des appareils locaux. La lecture instantanée est maintenant visible par le Lynx Smart BMS NG.

5.6.3. Surveillance du BMS via le dispositif GX

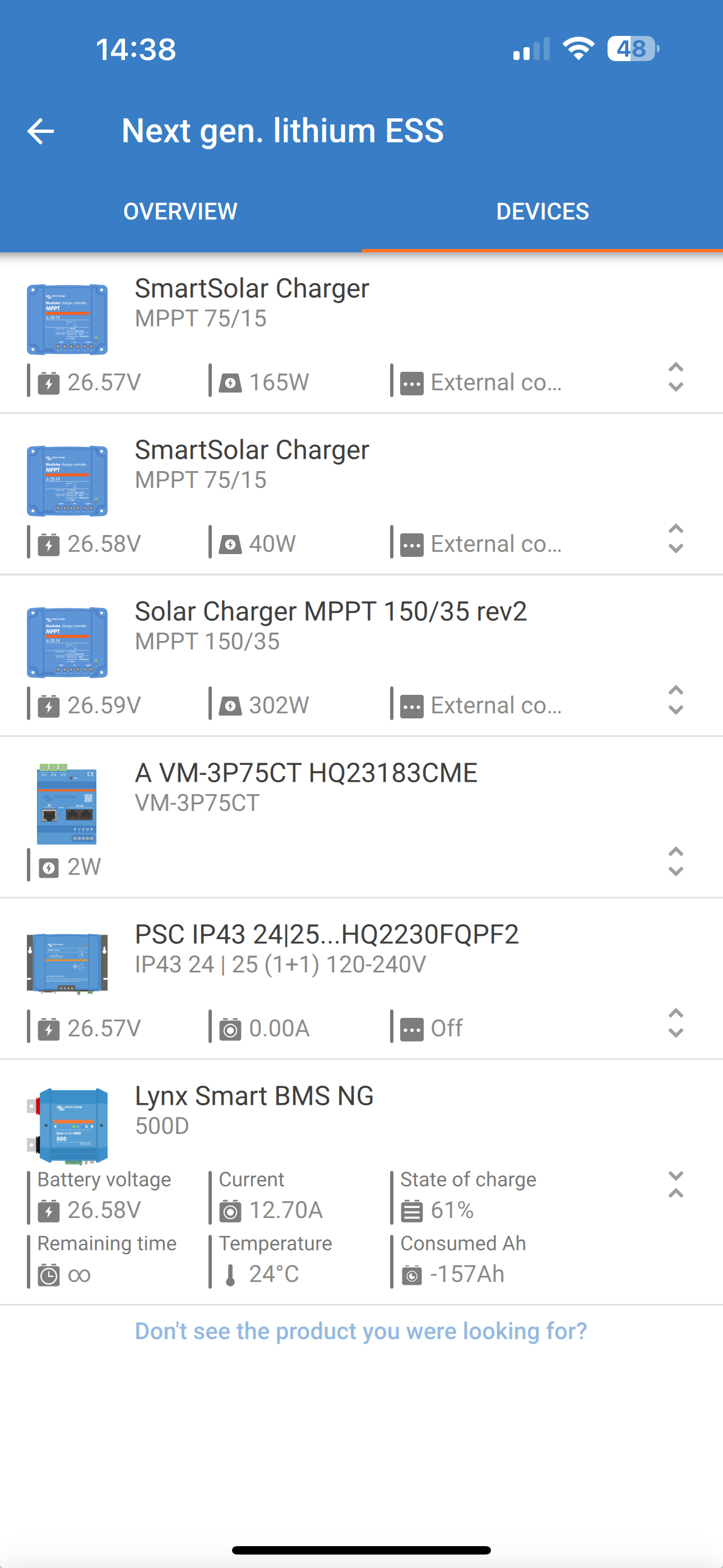

Les paramètres de la batterie, l’état et l’historique des fusibles du distributeur Lynx peuvent également être consultés à l’aide d’un dispositif GX via la console à distance en conjonction avec un Lynx Smart BMS NG. Le tableau de la section précédente répertorie les paramètres disponibles par type de connexion.

Pour vérifier les paramètres du BMS ou de la batterie, procédez comme suit :

Ouvrez la console à distance, et à partir de la Liste des appareils, sélectionnez le Lynx Smart BMS NG pour voir les paramètres génériques. D’autres paramètres sont disponibles dans les sous-menus, auxquels on accède en faisant défiler vers le bas et en cliquant sur l’élément du sous-menu.

5.6.4. Surveillance du BMS via le portail VRM

La plupart des paramètres peuvent également être consultés via le portail VRM (nécessite un dispositif GX en conjonction avec un Lynx Smart BMS NG qui transmet ses données au VRM). Le tableau de la section précédente répertorie les paramètres disponibles par type de connexion.

Les paramètres de la batterie peuvent être visualisés via l’onglet « Avancé. Pour plus d’informations, veuillez consulter la documentation du portail VRM sur notre site web.

Une fois que le Lynx Smart BMS NG est en service, il est important de prendre soin des batteries.

Voici les consignes de base :
