Orion XS 12/12-50A DC-DC battery charger | |
|---|---|
Intervallo tensione di ingresso | 9-17 V |
Campo regolazione tensione di uscita | 10-17 V |
Tolleranza tensione di uscita | +/- 0,25 % (max) |
Rumore tensione in uscita | 10 mV rms |
Intervallo impostazione corrente di ingresso e di uscita | 1 - 50 A |
Massima corrente di cortocircuito costante | 50 A |
Potenza di uscita continua fino a 40 ºC 1) | 700 W 4) |
Efficienza massima | 98,5 % |
Consumo di corrente a vuoto | < 100 mA |
Consumo di corrente in standby | < 1,5 mA |
Si può usare come alimentatore | Sì, la tensione di uscita si può impostare mediante l’App VictronConnect |
Porte di comunicazione | |
App VictronConnect / Bluetooth Smart | Sì |
Potenza e frequenza Bluetooth | +4 dBm| 2402 - 2480 MHz |
VE.Smart Networking | Sì 2) |
VE.Direct | Sì (compreso DVCC) 3) |
Altro | |
Campo temperatura di esercizio | da -20 a +60 ℃ (riduzione del 1,5 % ogni °C oltre i 40 °C) |
Umidità | 95% senza condensa |
Altezza massima | 2000 m |
Grado di contaminazione | PD2 |
Categoria di sovratensione | OVC 1 |
Categoria protezione | IP65 |
Collegamento CC | Morsetti a vite |
Massima sezione trasversale del cavo | AWG 4 (21,2 mm2) |
Peso | 0,330 kg (0,73 lb) |

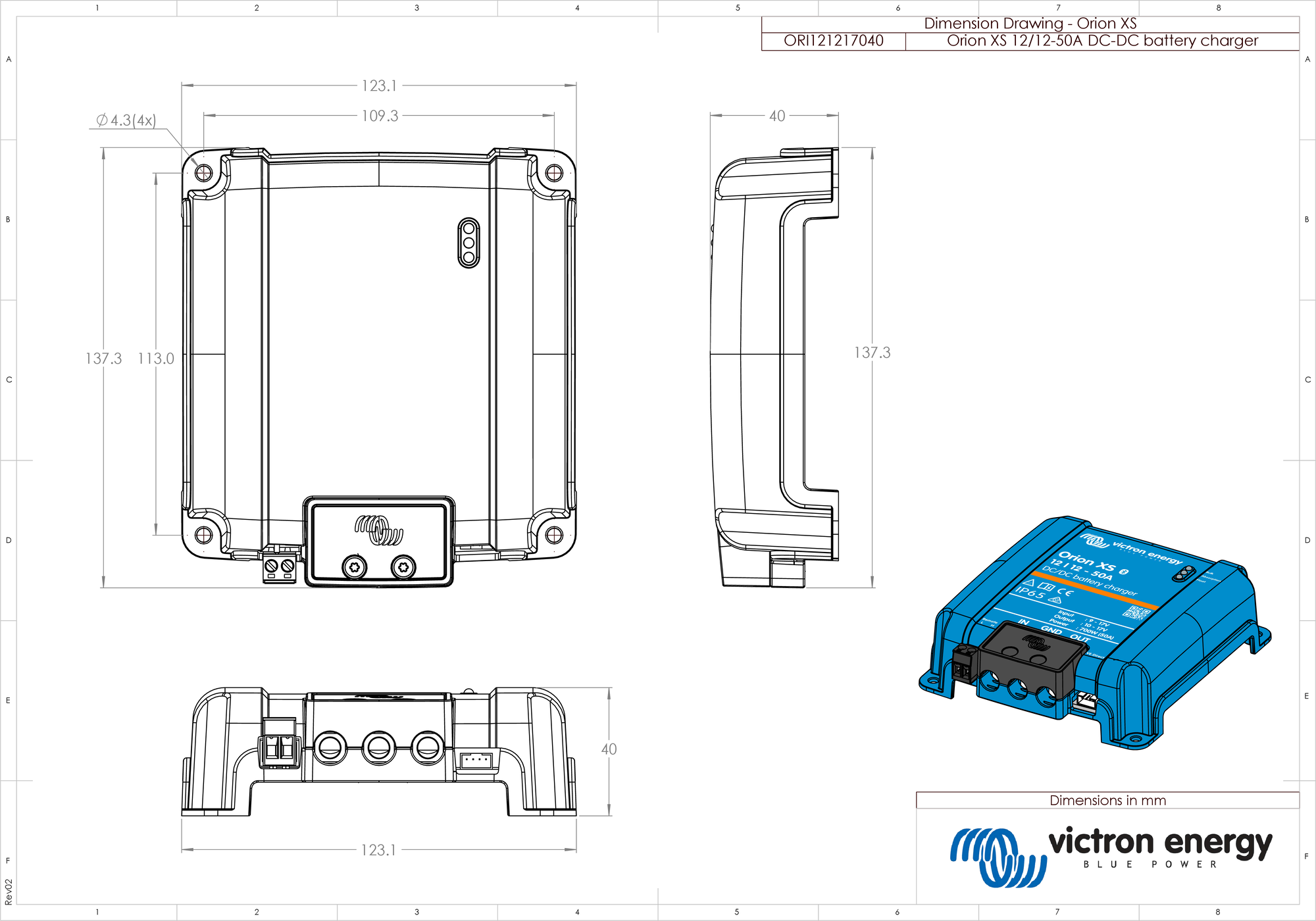

Dimensioni a x l x p | 137,3 x 123,1 x 40 mm (5,4 x 4,85 x 1,6 pollici) |
Normative | |
Sicurezza | IEC 62477-1 |
Compatibilità elettromagnetica | EN 300 328, EN 301 489-1, EN 301 489-17, FCC 15B, ICES-003 |
Direttiva di riferimento | ECE R10-6 |
1) Ciò vale per un raffreddamento ottimale, ovvero, se il prodotto è montato come indicato nel manuale, rispettando uno spazio libero sufficiente. In caso di raffreddamento limitato, ad esempio a causa di un flusso d'aria insufficiente, la corrente di carica verrà ripristinata prima. Grazie a un flusso d'aria migliorato (ad es. flusso d'aria forzato), il declassamento avverrà ben oltre la tambiente di 40 °C. 2) Le funzioni VE.Smart Networking riceveranno i dati di Vsense, Tsense e Isense dalla rete wireless, ad esempio da uno SmartShunt, un BMV o uno Smart Battery Sense. La carica sincronizzata non è supportata. 3) La compatibilità con DVCC richiede che il dispositivo GX sia dotato del firmware Orion XS v1.03 o successivo e del firmware Venus OS v3.20 o successivo. 4) Questo valore rappresenta il livello di potenza nominale a una tensione tipica di 14 V. La potenza è calcolata come prodotto della tensione e della corrente applicate (P = V × I). Esempi: 12 V × 50 A = 600 W, 14 V × 50 A = 700 W | |
Caricabatterie CC-CC Orion XS 12/12-50 A e caricabatterie CC-CC Orion XS 1400 Conformità UE e UK
DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA: Con la presente, Victron Energy B.V. dichiara che il Orion XS 12/12-50A DC-DC battery charger è conforme alla Direttiva 2014/53/UE al S.I. 2017/1206. Il testo completo della dichiarazione di conformità UE e UK è disponibile al seguente indirizzo internet: https://ve3.nl/7r.
DICHIARAZIONE DI CONFORMITÀ PSTI DEL REGNO UNITO: Victron Energy B.V. conferma che il suo prodotto, ovvero il Orion XS 12/12-50A DC-DC battery charger, soddisfa i requisiti di sicurezza indicati nell'Allegato 1 del “The Product Security and Telecommunications Infrastructure (Security Requirements for Relevant Connectable Products) Regulations 2023” (Regolamento del 2023 sulla sicurezza dei prodotti e sulle infrastrutture di telecomunicazioni (requisiti di sicurezza per i prodotti collegabili rilevanti)). La Dichiarazione di Conformità ufficiale può essere scaricata da https://ve3.nl/7r.
Caricabatterie CC-CC Orion XS 12/12-50 A e caricabatterie CC-CC Orion XS 1400 Conformità FCC e Ministero dell’Industria del Canada
Questo dispositivo è conforme alla parte 15 delle Norme FCC e del RSS del Ministero dell’Industria del Canada. Il funzionamento è soggetto alle due seguenti condizioni:
Questo dispositivo non deve causare interferenze dannose, e
Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese quelle che possono causare un funzionamento indesiderato.
Il presente dispositivo è conforme al CNR del Ministero dell’Industria del Canada, applicabile alle apparecchiature radio esenti da licenza. Lo sfruttamento è autorizzato alle due condizioni seguenti: (1) l'apparecchio non deve produrre alcun rumore e (2) l'utente dell'apparecchio deve accettare qualsiasi rumore radioelettrico, anche se suscettibile di compromettere il funzionamento.
Attenzione
Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità possono invalidare l'autorizzazione dell'utente a utilizzare l'apparecchiatura.
Nota: Questa apparecchiatura è stata testata ed è risultata conforme ai limiti previsti per i dispositivi digitali di Classe B, ai sensi della parte 15 delle norme FCC. Questi limiti sono concepiti per fornire una ragionevole protezione contro le interferenze dannose in un impianto residenziale. Questa apparecchiatura genera, utilizza e può irradiare energia a radiofrequenza e, se non viene installata e utilizzata secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non è possibile garantire che non si verifichino interferenze in un particolare impianto. Se questa apparecchiatura causa interferenze dannose alla ricezione radiotelevisiva, che possono essere determinate spegnendo e riaccendendo l'apparecchiatura, l'utente è invitato a cercare di correggere l'interferenza adottando una o più delle seguenti misure:
Riorientare o riposizionare l'antenna ricevente.
Aumentare la distanza tra l'apparecchiatura e il ricevitore.
Collegare l'apparecchio a una presa di corrente di un circuito diverso da quello a cui è collegato il ricevitore.
Consultare il fornitore o un tecnico radiotelevisivo esperto.
Questo apparecchio digitale di Classe B è conforme alla normativa canadese ICES-003.
Cet appareil numérique de Classe B est conforme à la norme Canadienne ICES-003.
Questo dispositivo contiene un trasmettitore con ID FCC: SH6MDBT42Q.
Questo dispositivo contiene un trasmettitore con IC: 8017A-MDBT42Q.
Per rispettare i limiti di esposizione alle radiazioni RF della FCC e del Ministero dell’Industria del Canada per la popolazione generale, le antenne utilizzate per questo trasmettitore devono essere installate in modo da mantenere una distanza minima di 20 cm tra il radiatore (antenna) e tutte le persone in ogni momento e non devono essere collocate o funzionare insieme ad altre antenne o trasmettitori.
