Orion XS 12/12-50A DC-DC battery charger | |
|---|---|
Intervalo da tensão de entrada | 9-17 V |
Intervalo do ajuste da tensão de saída | 10-17 V |
Tolerância da tensão de saída | +/- 0,25 % (máx.) |
Ruído da tensão de saída | 10 mV rms |
Definição da corrente de entrada e saída | 1 - 50 A |
Corrente de curto-circuito constante máxima | 50 A |
Potência contínua de saída até 40 ºC 1) | 700 W 4) |
Eficácia máxima | 98,5 % |
Consumo de corrente por carga nula | < 100 mA |
Consumo de corrente em stand-by | < 1,5 mA |
Pode ser utilizado como fonte de alimentação | Sim, a tensão de saída pode ser definida com a aplicação VictronConnect |
Portas de comunicação | |
Aplicação VictronConnect / Bluetooth Smart | Sim |
Potência e frequência de «bluetooth» | + 4 dBm | 2402 MHz - 2480 MHz |
VE.Smart Networking | Sim 2) |
VE.Direct | Sim (incluindo DVCC) 3) |
Outros | |
Temperatura de funcionamento | De -20 ºC a +60 ºC (redução de 1,5 % por ºC acima de 40 ºC) |
Humidade | 95 % sem condensação |
Altitude máxima | 2000 m |
Grau de contaminação | PD2 |
Categoria de sobretensão | OVC. 1 |
Categoria de proteção | IP65 |
Ligação CC | Terminais de parafuso |
Secção máxima do cabo | AWG 4 (21,2 mm2) |
Peso | 0,330 kg (0,73 lb) |

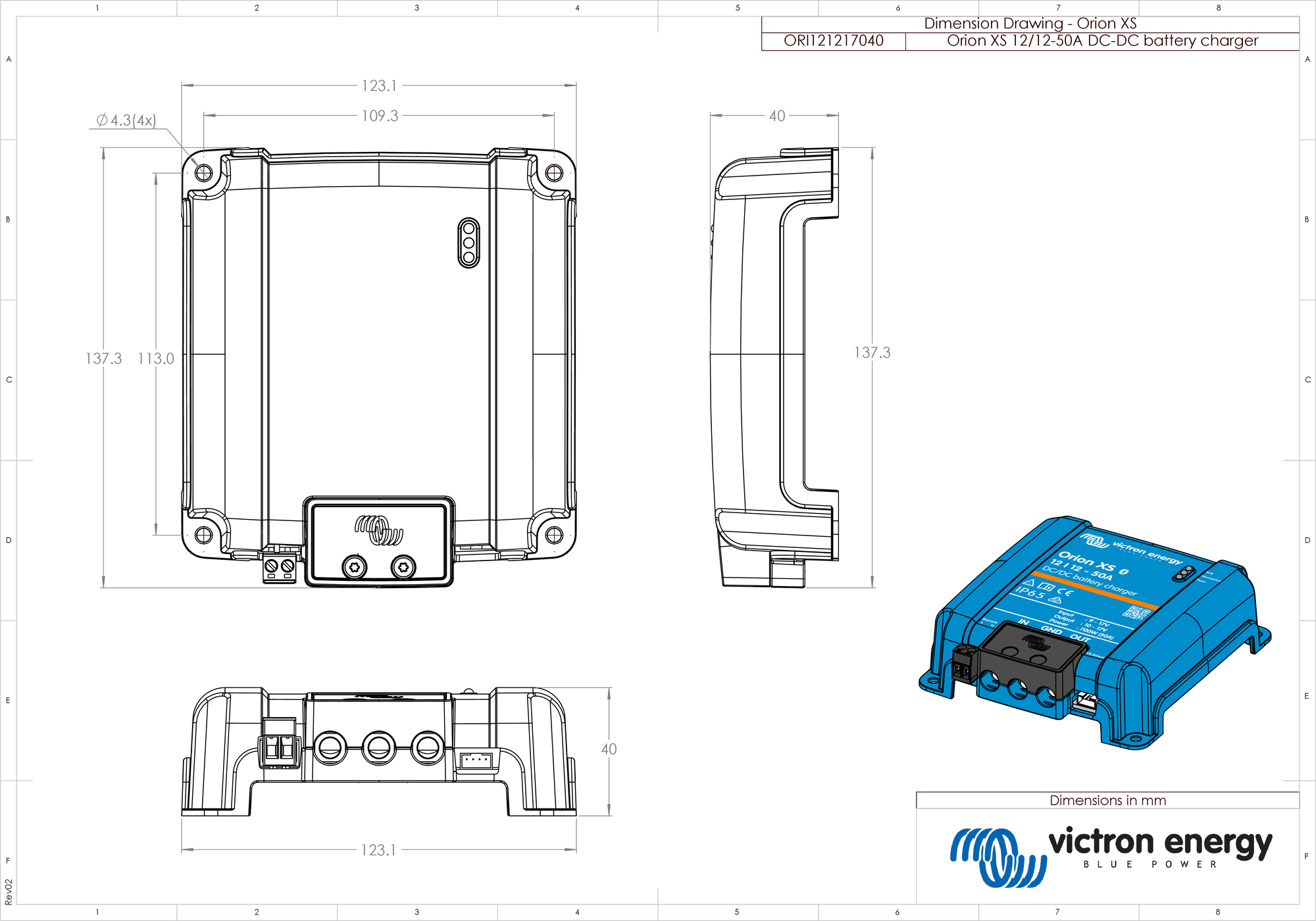

Dimensões a x l x p (mm) | 137,3 mm x 123,1 mm x 40 mm (5,4 in x 4,85 in x 5,79 in) |
Normas | |
Segurança | IEC 62477-1 |
EMC | EN 300 328, EN 301 489-1, EN 301 489-17, FCC 15B, ICES-003 |
Diretiva automóvel | ECE R10-6 |
1) Aplicável ao arrefecimento ótimo no local de montagem do produto, conforme indicado no manual, com um espaço livre envolvente adequado. Em caso de arrefecimento limitado, p. ex., devido a um fluxo de ar insuficiente, a corrente de carga será regulada anteriormente. Com um caudal de ar melhorado (p. ex., fluxo de ar forçado), a redução ocorre muito acima de 40 ºC. 2) As funcionalidades VE.Smart Networking estarão a receber dados Vsense, Tsense e Isense da rede sem fios como, por exemplo, de um SmartShunt, BMV ou Smart Battery Sense. Carregamento sincronizado não suportado. 3) A compatibilidade com DVCC requer o firmware Orion XS v1.03 ou posterior e do firmware Venus OS v3.20 ou posterior no dispositivo GX. 4 ) Este valor representa o nível de potência nominal numa tensão típica de 14 V. A potência é calculada como o produto da tensão e da corrente aplicada (P = V × I). Exemplos: 12 V × 50 A = 600 W, 14 V × 50 A = 700 W | |
Cumprimento UE e Reino Unido do carregador de bateria Orion XS 12/12-50 A CC-CC e do carregador de bateria Orion XS 1400 CC-CC
DECLARAÇÃO DE CONFORMIDADE UE SIMPLIFICADA: Por este meio, a Victron Energy B.V. declara que o Orion XS 12/12-50A DC-DC battery charger cumpre a diretiva 2014/53/UE e S.I. 2017/1206. O texto completo da declaração de conformidade da UE e do Reino Unido está disponível no seguinte endereço de Internet: https://ve3.nl/7r.
DECLARAÇÃO DE CONFORMIDADE PSTI DO REINO UNIDO: Nós, Victron Energy B.V., confirmamos que o nosso produto Orion XS 12/12-50A DC-DC battery charger está em conformidade com os requisitos de segurança descritos no Anexo 1 dos Regulamentos de Segurança de Produtos e Infraestruturas de Telecomunicações (Requisitos de Segurança para Produtos Ligáveis Relevantes) de 2023. A Declaração de Conformidade oficial pode ser descarregada a partir de https://ve3.nl/7r.
Cumprimento FCC e Industry Canada do carregador de bateria Orion XS 12/12-50 A CC-CC e do carregador de bateria Orion XS 1400 CC-CC
Este dispositivo cumpre a secção 15.ª das Regras FCC e RSS of Industry Canada. O funcionamento está sujeito às seguintes duas condições:
Este dispositivo não pode causar interferências nocivas, e
Este dispositivo deve aceitar qualquer interferência recebida, incluindo as interferências que possam causar um funcionamento indesejado.
Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.
Cuidado
As alterações ou as modificações não aprovadas expressamente pela parte responsável pelo cumprimento podem anular a autoridade do utilizador para utilizar o equipamento.
Nota: Este equipamento foi testado e cumpre os limites para um dispositivo digital de Classe B, de acordo com a Secção 15 das Normas FCC. Estes limites foram desenvolvidos para proporcionar uma proteção razoável contra as interferências nocivas numa instalação residencial. Este equipamento gera, utiliza e pode irradiar energia de radiofrequência e, se não for instalado e utilizado segundo as instruções, pode causar interferências nocivas nas comunicações de rádio. No entanto, não existe garantia de que não ocorram interferências numa instalação específica. Se este equipamento causar interferências nocivas na receção de rádio ou televisão, o que pode ser determinado desligando e ligando o equipamento, o utilizador é encorajado a tentar corrigir as interferências mediante uma ou mais das seguintes medidas:
Reorientar ou reposicionar a antena recetora.
Aumentar a separação entre o equipamento e o recetor.
Ligar o equipamento a uma tomada num circuito diferente daquele ao qual o recetor está ligado.
Consulte o distribuidor ou um técnico de rádio/televisão qualificado para obter ajuda.
Este aparelho digital de classe B está em conformidade com o ICES-003 canadiano.
Cet appareil numérique de Classe B est conforme à la norme Canadienne ICES-003.
Este dispositivo contém um transmissor com a ID FCC: SH6MDBT42Q.
Este dispositivo contém um transmissor com a IC: 8017A-MDBT42Q.
Para cumprir os limites de exposição à radiação RF da FCC e da Industry Canada para a população em geral, a(s) antena(s) utilizada(s) para este transmissor deve(m) ser instalada(s) de forma a manter uma distância mínima de separação de 20 cm entre o radiador (antena) e todas as pessoas permanente e não deve ser colocada em conjunto com qualquer outra antena ou transmissor.
