Orion XS 12/12-50A DC-DC battery charger | |
|---|---|
Plage de tension d’alimentation | 9-17V |
Plage de tension de sortie réglable | 10-17V |
Tolérance tension de sortie | +/- 0,25 % (max.) |
Bruit de tension de sortie | 10 mV rms |
Plage de réglage du courant d’entrée et de sortie | De 1 à 50 A |
Courant de court-circuit constant maximal | 50 A |
Puissance de sortie continue jusqu’à 40 °C 1) | 700 W 4) |
Efficacité maximale | 98,5 % |
Consommation de courant à vide | < 100 mA |
Consommation de courant en veille | < 1,5 mA |
Utilisable comme alimentation | Oui, la tension de sortie peut être réglée avec l’application VictronConnect |
Ports de communication | |
Application VictronConnect / Bluetooth Smart | Oui |
Puissance et fréquence Bluetooth | +4 dBm | 2 402 - 2480 MHz |
VE.Smart Networking | Oui 2) |
VE.Direct | Oui (DVCC inclus) 3) |
Autre | |
Plage de température d’exploitation | -20 à 60 °C (réduction de 1,5 % par °C au-dessus de 40 °C) |
Humidité | 95 % sans condensation |
Altitude maximale | 2000 m |
Niveau de pollution | PD2 |
Catégorie de surtension | OVC 1 |
Indice de protection | IP65 |
Connexion CC | Bornes à vis |
Section de câble maximale | AWG 4 (21,2 mm2) |
Poids | 0,330 kg |

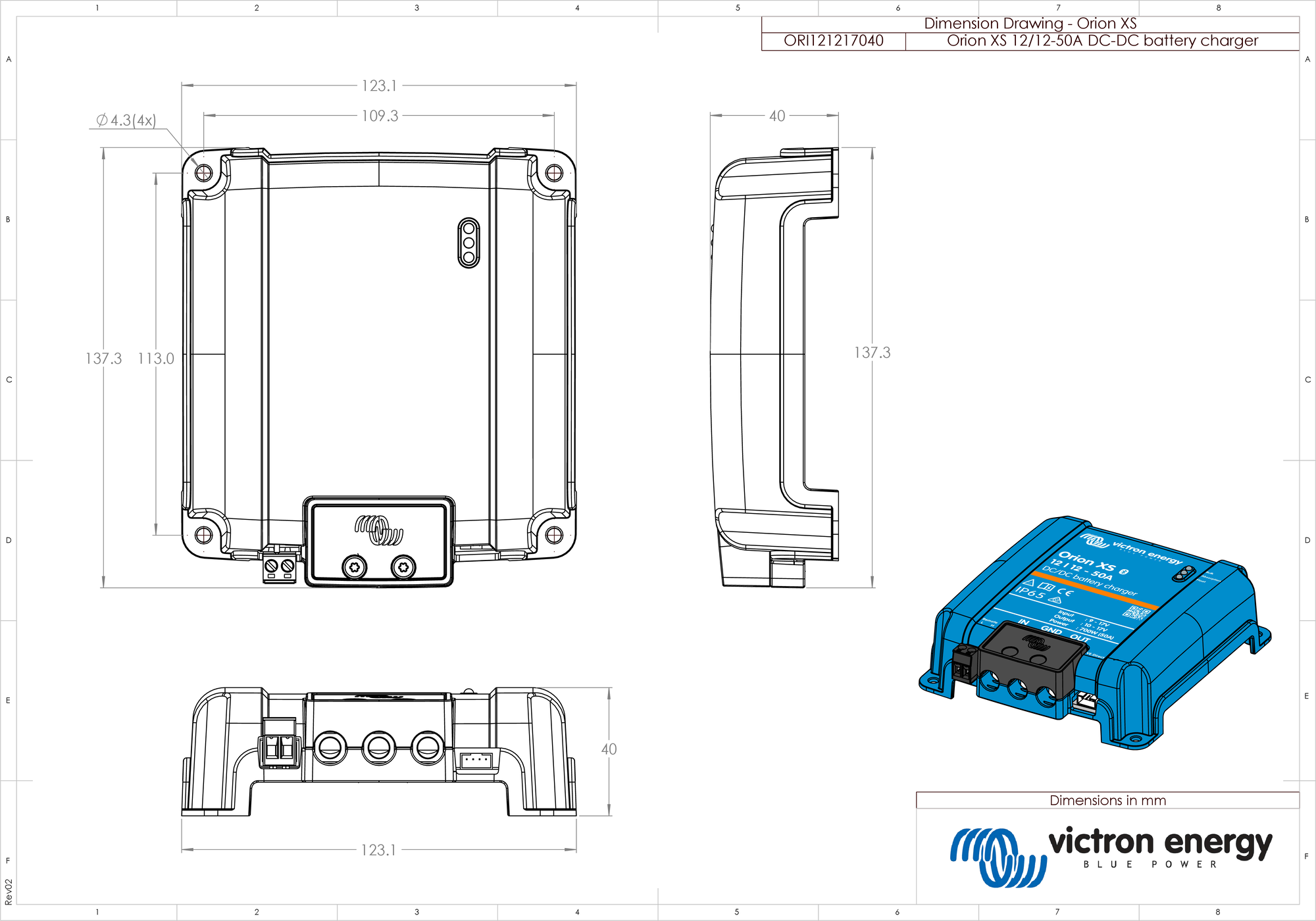

Dimensions h x l x p | 137,3 x 123,1 x 40 mm |
Normes | |
Sécurité | CEI 62477-1 |
CEM | EN 300 328, EN 301 489-1, EN 301 489-17, FCC 15B, ICES-003 |
Directive sur l'automobile | ECE R10-6 |
1) 1) Ceci s’applique à un refroidissement optimal lorsque le produit est monté comme indiqué dans le manuel avec suffisamment d’espace libre. En cas de refroidissement limité, par exemple en raison d’une circulation d’air insuffisante, le courant de charge sera régulé plus rapidement. Avec une meilleure circulation de l’air (par exemple, une circulation d’air forcée), la réduction se produira bien au-delà de températures ambiantes de 40 °C. 2) Les fonctions de mise en réseau VE.Smart Networking recevront les données Vsense, Tsense et Isense du réseau sans fil, par exemple d’un SmartShunt, d’un BMV ou d’un Smart Battery Sense. La charge synchronisée n’est pas prise en charge. 3) La compatibilité DVCC nécessite le micrologiciel Orion XS v1.03 ou une version ultérieure et le micrologiciel Venus OS v3.20 ou une version ultérieure sur le dispositif GX. 4) Cette valeur représente le niveau de puissance nominal à une tension typique de 14 V. La puissance est calculée comme le produit de la tension et du courant appliqués (P = V × I). Exemples : 12 V × 50 A = 600 W, 14 V × 50 A = 700 W | |
Conformité UE et Royaume-Uni du chargeur de batterie CC-CC Orion XS 12/12-50 A et du chargeur de batterie CC-CC Orion XS 1400
DÉCLARATION DE CONFORMITÉ SIMPLIFIÉE DE L’UE : Par la présente, Victron Energy B.V. déclare que l’Orion XS 12/12-50A DC-DC battery charger est conforme à la directive 2014/53/UE et S.I. 2017/1206. Le texte intégral de la déclaration de conformité UE et Royaume-Uni est disponible à l’adresse suivante : https://ve3.nl/7r.
DÉCLARATION DE CONFORMITÉ À LA RÉGLEMENTATION PSTI DU ROYAUME-UNI : Nous, Victron Energy B.V., certifions que notre produit Orion XS 12/12-50A DC-DC battery charger est conforme aux exigences de sécurité décrites dans l’annexe 1 de la réglementation « Product Security and Telecommunications Infrastructure (Security Requirements for Relevant Connectable Products) Regulations 2023 » (réglementation de 2023 sur la sécurité des produits et l’infrastructure des télécommunications (exigences de sécurité pour les produits connectables pertinents)). La déclaration de conformité officielle peut être téléchargée à l’adresse suivante : https://ve3.nl/7r.
Conformité FCC et Industrie Canada du chargeur de batterie CC-CC Orion XS 12/12-50 A et du chargeur de batterie CC-CC Orion XS 1400
Cet appareil répond aux critères de la section 15 de la réglementation de la FCC et à la norme RSS d’Industrie Canada. Son fonctionnement est soumis aux deux conditions suivantes :
Cet appareil ne doit pas produire d’interférences nuisibles, et
Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.
Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.
Attention
Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l’utilisateur à utiliser l’appareil.
Remarque : cet équipement a été testé et classé dans la catégorie pour un appareil numérique de classe B en accord avec la section 15 de la réglementation de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l’énergie de radiofréquence et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, rien ne garantit que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en allumant et en éteignant l’équipement, l’utilisateur est encouragé à essayer de corriger ces interférences en prenant l’une ou plusieurs des mesures suivantes :
réorienter ou déplacer l’antenne de réception ;
augmenter la distance entre l’équipement et le récepteur ;
brancher l’appareil à une prise électrique qui se trouve sur un circuit autre que celui auquel le récepteur est branché ;
consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l’aide.
Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.
Cet appareil numérique de Classe B est conforme à la norme Canadienne ICES-003.
Cet appareil contient un émetteur avec l’identifiant FCC : SH6MDBT42Q
Cet appareil contient un émetteur avec IC : 8017A-MDBT42Q
Pour respecter les limites d’exposition aux rayonnements RF de la FCC et d’Industrie Canada pour la population générale, la ou les antennes utilisées pour cet émetteur doivent être installées de manière à ce qu’une distance de séparation minimale de 20 cm soit maintenue entre la source de rayonnement (antenne) et toutes les personnes à tout moment et ne doivent pas être colocalisées ou fonctionner en conjonction avec une autre antenne ou un autre émetteur.
