Orion XS 12/12-50A DC-DC battery charger | |
|---|---|
Ingangsspanningsbereik | 9-17 V |
Bereik uitgangsspanning aanpassen | 10-17 V |
Uitgangsspanningstolerantie | +/- 0,25 % (max) |
Uitgangsspanningsruis | 10 mV rms |
Ingangs- en uitgangsstroom instelling bereik | 1 - 50 A |
Maximale constante kortsluitstroom | 50 A |
Continu uitgangsvermogen tot 40 °C1) | 700 W 4) |
Maximale efficiëntie | 98,5 % |
Stroomverbruik zonder belasting | < 100 mA |
Stroomverbruik in stand-by | < 1,5 mA |
Kan als stroomvoorziening gebruikt worden. | Ja, uitgangsspanning kan met de VictronConnect-app ingesteld worden. |
Communicatiepoorten | |
VictronConnect-app / Bluetooth Smart | Ja |
Bluetooth-vermogen en frequentie | -4 dBm | 2402 - 2480 MHz |
VE.Smart Networking | Ja2) |
VE.Direct | Ja (inclusief DVCC) 3) |
Overige | |
Bereik bedrijfstemperatuur | -20 tot +60 °C (1,5 % afnemend per °C boven 40 °C) |
Vochtigheid | 95 % niet-condenserend |
Maximale hoogte | 2000 m |
Vervuilingsgraad | PD2 |
Te hoge spanning categorie | OVC 1 |
Beschermingscategorie | IP65 |
DC-aansluiting | Schroefklemmen |
Maximale kabeldoorsnede | 4 AWG (21,2mm2) |
Gewicht | 0,330 kg (0,73 lb) |

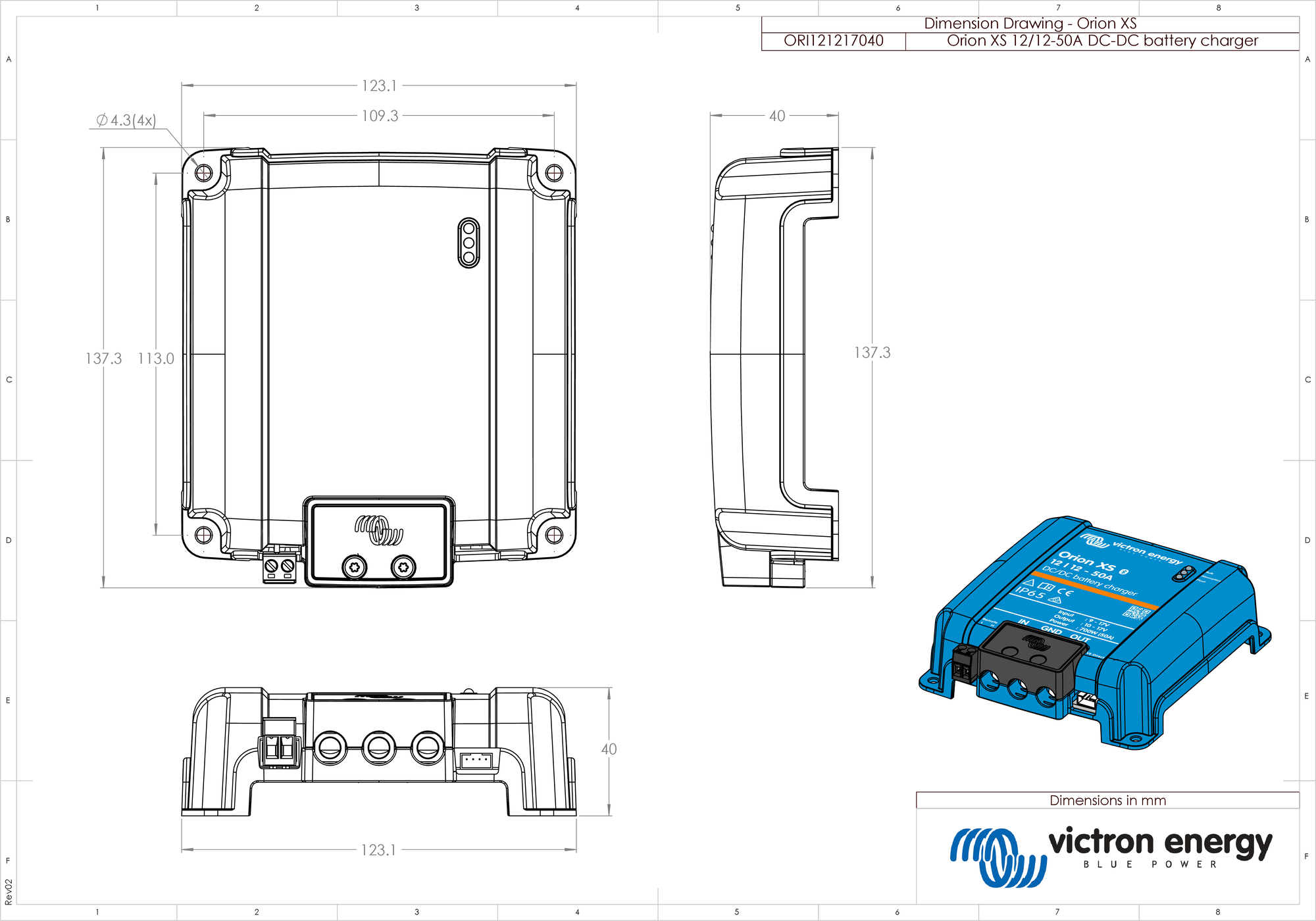

Afmetingen h x b x d | 137,3 x 123,1 x 40 mm (5,4 x 4,85 x 1,6 inch) |
Normen | |
Veiligheid | IEC 62477-1 |
EMC | EN 300 328, EN 301 489-1, EN 301 489-17, FCC 15B, ICES-003 |
Richtlijn automobielsector | ECE R10-6 |
1) Dit geldt voor optimale koeling waarbij het product wordt gemonteerd zoals aangegeven in de handleiding met voldoende vrije ruimte. Bij beperkte koeling, bijvoorbeeld door onvoldoende luchtstroom, wordt de laadstroom eerder teruggeregeld. Met een verbeterde luchtstroom (bv. geforceerde luchtstroom) vindt de terugregeling pas plaats ver boven 40°C omgevingstemperatuur. 2) VE.Smart Networking-netwerk kenmerken ontvangen Vsense-, Tsense- en Isense-gegevens uit het draadloos netwerk, bijvoorbeeld van een SmartShunt, BMV of Smart BatterySense. Gesynchroniseerd opladen wordt niet ondersteund. 3) DVCC-compatibiliteit vereist Orion XS firmware v1.03 of later en Venus OS firmware v3.20 of later op het GX-apparaat. 4) Deze waarde vertegenwoordigt het nominaal vermogensniveau bij een kenmerkende spanning van 14 V.Vermogen wordt berekend als het product van de aangelegde spanning en stroom (P = V × I). Voorbeelden: 12 V × 50 A = 600 W, 14 V × 50 A = 700 W | |
Orion XS 12/12-50A DC-DC acculader en Orion XS 1400 DC-DC acculader EU & VK naleving
VEREENVOUDIGDE VERKLARING VAN NALEVING VAN DE EU: Hierbij verklaart Victron Energy B.V. dat de Orion XS 12/12-50A DC-DC battery charger in overeenstemming is met Richtlijn 2014/53/EU en S.I. 2017/1206. De volledige tekst van de EU en VK-conformiteitsverklaring is beschikbaar op het volgende internetadres: https://ve3.nl/7r.
VK PSTI VERKLARING VAN NALEVING: Wij, Victron Energy B.V., bevestigen dat ons product Orion XS 12/12-50A DC-DC battery charger de veiligheidsvereisten naleeft, samengevat in Schema 1 van de “The Product Security and Telecommunications Infrastructure (Security Requirements for Relevant Connectable Products) Regulations 2023” (productveiligheid en telecommunicatie-infrastructuur (beveiligingseisen voor relevante koppelbare producten) verordeningen 2023). De officiële verklaring van naleving kan gedownload worden via https://ve3.nl/7r.
Orion XS 12/12-50A DC-DC acculader en Orion XS 1400 DC-DC acculader FCC en Industry Canada naleving
Dit apparaat voldoet aan deel 15 van de FCC-reglementering en aan RSS van Industry Canada. De werking ervan is onderworpen aan de volgende twee voorwaarden:
dit apparaat mag geen schadelijke interferentie veroorzaken, en
dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
Deze apparatuur voldoet aan de CNR van Industry Canada voor vergunningvrije radioapparatuur. De vergunning wordt verleend onder de volgende twee voorwaarden: (1) het apparaat mag geen interferentie veroorzaken en (2) de gebruiker van dit apparaat moet elke ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.
Let op
Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving kan de bevoegdheid van de gebruiker om de apparatuur te bedienen tenietdoen.
Opmerking: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal Klasse B-apparaat, conform deel 15 van de FCC-reglementering. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke interferentie in een huis installatie. Deze apparatuur wekt op, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie van radiocommunicatie veroorzaken. Er is echter geen garantie dat er in een bepaalde installatie geen interferentie zal plaatsvinden. Als deze apparatuur schadelijke interferentie veroorzaakt voor radio- of televisieontvangst, wat bepaald kan worden door de apparatuur aan en uit te zetten, wordt de gebruiker geadviseerd om te proberen de interferentie te corrigeren door het uitvoeren een of meer van de volgende maatregelen:
Richt de ontvangstantenne anders of verplaats de antenne
vergroot de afstand tussen de apparatuur en de ontvanger
sluit de apparatuur aan op een stopcontact van een ander circuit dan die van de ontvanger
raadpleeg de dealer of vraag een ervaren radio/tv-technicus om hulp
Dit digitaal apparaat van Klasse B voldoet aan Canadian ICES-003.
Dit digitale apparaat van Klasse B voldoet aan de Canadese ICES-003 norm.
Dit apparaat bevat een zender met FCC-ID: SH6MDBT42Q.
Dit apparaat bevat een zender met IC: 8017A-MDBT42Q.
Om te voldoen aan de FCC en Industry Canada RF stralingslimieten voor algemene bevolking, moet(en) de antenne(s) die voor deze zender wordt (worden) gebruikt zodanig worden geïnstalleerd dat er te allen tijde een minimale scheidingsafstand van 20 cm wordt aangehouden tussen de straler (antenne) en alle personen en mag (mogen) deze niet worden geplaatst bij of samen worden gebruikt met een andere antenne of zender.
