Orion XS 12/12-50A DC-DC battery charger | |
|---|---|
Spänningsintervall, ingång | 9-17 V |
Justeringsintervall utgångsspänning | 10-17 V |
Tolerans utgångsspänning | +/- 0,25 % (max) |
Oljud utgångsspänning | 10 mV rms |
Inställningsintervall in- och utgångsström | 1 - 50 A |
Högsta konstanta kortslutningsström | 50 A |
Kont. utgångsström upp till 40 °C 1) | 700 W 4) |
Maximal verkningsgrad | 98,5 % |
Strömförbrukning - ingen last | <100 mA |
Strömförbrukning för standby | <1,5 mA |
Kan användas som strömkälla | Ja, utgångsspänningen kan ställas in med appen VictronConnect |
Kommunikationsportar | |
Appen VictronConnect/ Bluetooth Smart | Ja |
Bluetooth-effekt och frekvens | -4 dBm | 2 402 - 2480 MHz |
VE.Smart Networking | Ja 2) |
VE.Direct | Ja (inklusive DVCC) 3) |
Annat | |
Driftstemperaturintervall | -20 till +60 °C (minskad effekt 1,5 % per °C över 40 °C) |
Luftfuktighet | 95 % icke-kondenserande |
Maximal driftshöjd | 2000 m |
Föroreningsgrad | PD2 |
Överspänningskategori | OVC 1 |
Skyddsklass | IP65 |
DC-anslutning | Skruvterminaler |
Maximalt kabeltvärsnitt | AWG 4 (21,2 mm2) |
Vikt | 0,330 kg (0,73 lb) |

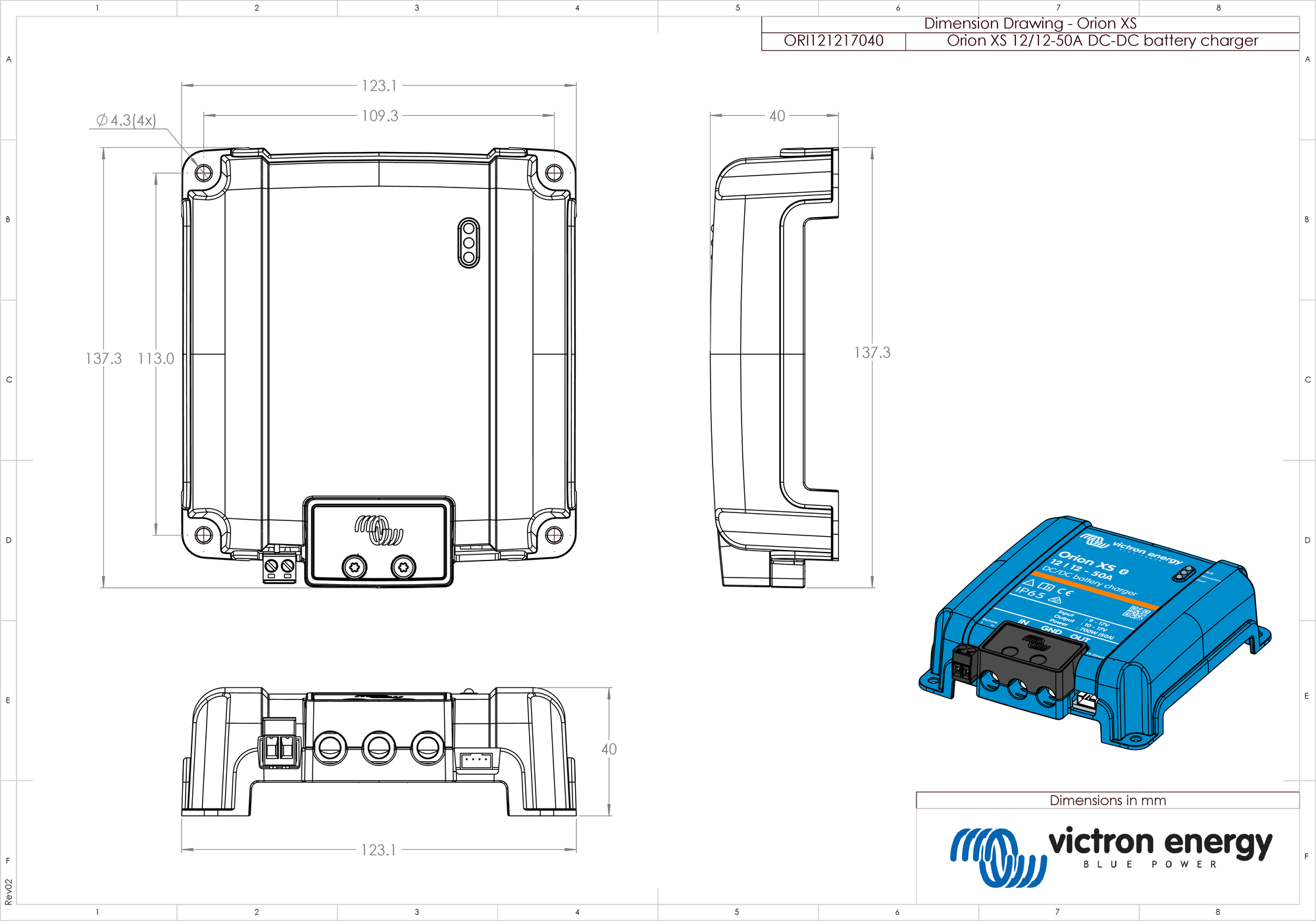

Dimensioner h x b x d | 137,3 x 123,1 x 40 mm (5,4 x 4,85 x 1,6 tum) |
Standarder | |
Säkerhet | IEC 62477-1 |
EMC | EN 300 328, EN 301 489-1, EN 301 489-17, FCC 15B, ICES-003 |
Motorfordonsdirektiv | ECE R10-6 |
1 Detta gäller vid optimal nedkylning där produkten är monterad enligt instruktioner i manualen och har tillräckligt med fritt utrymme. I händelse av begränsad nedkylning, exempelvis på grund av otillräckligt luftflöde, regleras laddningsströmmen tillbaka tidigare. Med ett förbättrat luftflöde (t.ex. forcerat luftflöde) inträffar minskningen högt över omgivningstemperaturer på 40 °C. 2VE.Smart Networking-funktionerna kommer att motta Vsense-, Tsense- och Isense-data från det trådlösa nätverket, exempelvis från en SmartShunt, BMV eller Smart Battery Sense. Synkroniserad laddning stöds inte. 3DVCC-kompatibilitet kräver Orion XS-programvaruversion 1.03 eller senare och Venus OS-programvaruversion 3.20 eller senare på GX-enheten. 4) Detta värde representerar den nominella effektnivån vid en typisk spänning på 14 V. Effekten beräknas som produkten av den applicerade spänningen och strömmen (P = V x I). Exempel: 12 V × 50 A = 600 W, 14 V × 50 A = 700 W | |
Orion XS 12/12-50 A DC-DC-batteriladdare och Orion XS 1400 DC-DC-batteriladdare Överensstämmelse med EU och Storbritannien
FÖRENKLAD EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE: Victron Energy B.V. försäkrar härmed att Orion XS 12/12-50A DC-DC battery charger är i överensstämmelse med direktiv 2014/53/EU och S.I 2017/1206. Den fullständiga texten till EU-försäkran om överensstämmelse finns tillgänglig på följande internetadress: https://ve3.nl/7r.
Intyg om överensstämmelse med PSTI-föreskrifterna i Storbritannien: Vi, Victron Energi B.V. bekräftar att vår produkt Orion XS 12/12-50A DC-DC battery charger uppfyller säkerhetskraven i förteckning 1 i ”The Product Security and Telecommunications Infrastructure (Security Requirements for Relevant Connectable Products) Regulations 2023” (föreskrifterna om produktsäkerhets- och telekommunikationsinfrastruktur (säkerhetskrav för relevanta anslutningsbara produkter) förordningar 2023). Det officiella intyget om överensstämmelse kan laddas ner från https://ve3.nl/7r.
Orion XS 12/12-50 A DC-DC-batteriladdare och Orion XS 1400 DC-DC-batteriladdare Överensstämmelse med FCC och Industry Canada
Denna enhet uppfyller del 15 i FCC-reglementet och standarderna för radiofrekvenstjänster (RSS) enligt Industry Canada. Följande villkor gäller för användningen:
Denna enhet får inte orsaka skadlig störning och
denna enhet måste acceptera eventuella störningar, inklusive störningar som kan leda till oönskad drift.
Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.
Observera
Ändringar eller modifieringar som inte uttryckligen godkänts av den tillverkare som är ansvarig för produktöverensstämmelserna kan innebära att användaren inte längre får använda apparaten.
Obs: Apparaten har testats och funnits överensstämma med gränsvärdena för en digital enhet i klass B, enligt del 15 av FCC-reglementet. De här gränsvärdena har utformats för att tillhandahålla skäligt skydd mot skadlig störning i hemmiljö. Denna utrustning genererar, använder och kan sända ut radiofrekvensenergi. Om den inte installeras och används i enlighet med anvisningarna kan den orsaka störningar på radiokommunikationer. Det finns emellertid ingen garanti för att störningar inte inträffar i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller TV-mottagningen, vilket kan påvisas genom att stänga av och sedan sätta på utrustningen igen, uppmanas användaren att försöka korrigera störningen genom att vidta en eller flera av följande åtgärder:
Rikta om eller flytta mottagarantennen.
Öka avståndet mellan utrustningen och mottagaren.
Ansluta utrustningen till ett annat vägguttag eller en annan strömkrets än den som mottagaren är ansluten till.
Rådgöra med återförsäljaren eller en erfaren radio- eller TV-tekniker för att få hjälp.
Denna digitala apparat av klass B uppfyller med kanadiensisk standard ICES-003.
Cet appareil numérique de Classe B est conforme à la norme Canadienne ICES-003.
Den här enheten innehåller en sändare med FCC-id: SH6MDBT42Q.
Den här enheten innehåller en sändare med IC: 8017A-MDBT42Q.
För att uppfylla FCC:s och Industry Canadas RF-strålningsgränser för allmänheten, måste antennen/antennerna som används för denna sändare installeras så att ett minimumavstånd på 20 cm alltid upprätthålls mellan strålaren (antennen) och alla personer, och den får inte vara placerad tillsammans eller verka i samband med någon annan antenn eller sändare.
