Orion XS 12/12-50A DC-DC battery charger | |
|---|---|
Rango de tensión de entrada | 9-17 V |
Rango de ajuste de la tensión de salida | 10-17 V |
Tolerancia de la tensión de salida | +/- 0,25 % máx. |
Sonido de la tensión de salida | 10 mV rms |
Rango de ajuste de la corriente de entrada y salida | 1 - 50 A |
Máxima corriente de cortocircuito constante | 50 A |
Potencia continua de salida hasta 40 ºC 1) | 700 W 4) |
Eficiencia máxima | 98,5 % |
Consumo de corriente sin carga | < 100 mA |
Consumo de corriente en espera | < 1,5 mA |
Puede utilizarse como fuente de alimentación | Sí, la tensión de salida puede configurarse con la aplicación VictronConnect |
Puertos de comunicaciones | |
Aplicación VictronConnect / Bluetooth Smart | Sí |
Alimentación y frecuencia Bluetooth | +4 dBm | 2402 – 2480 MHz |
VE.Smart Networking | Sí 2) |
VE.Direct | Sí (incluido el DVCC) 3) |
Otros | |
Rango de temperatura de trabajo | -20 a +60 °C (reducción de potencia del 1,5 % por cada °C sobre 40 °C) |
Humedad | 95 % sin condensación |
Altitud máxima | 2000 m |
Grado de contaminación | PD2 |
Categoría de sobretensión | OVC 1 |
Grado de protección | IP65 |
Conexión CC | Bornes de tornillo |
Sección de cable máxima | AWG 4 (21,2 mm2) |
Peso | 0,330 kg (0,73 lb) |

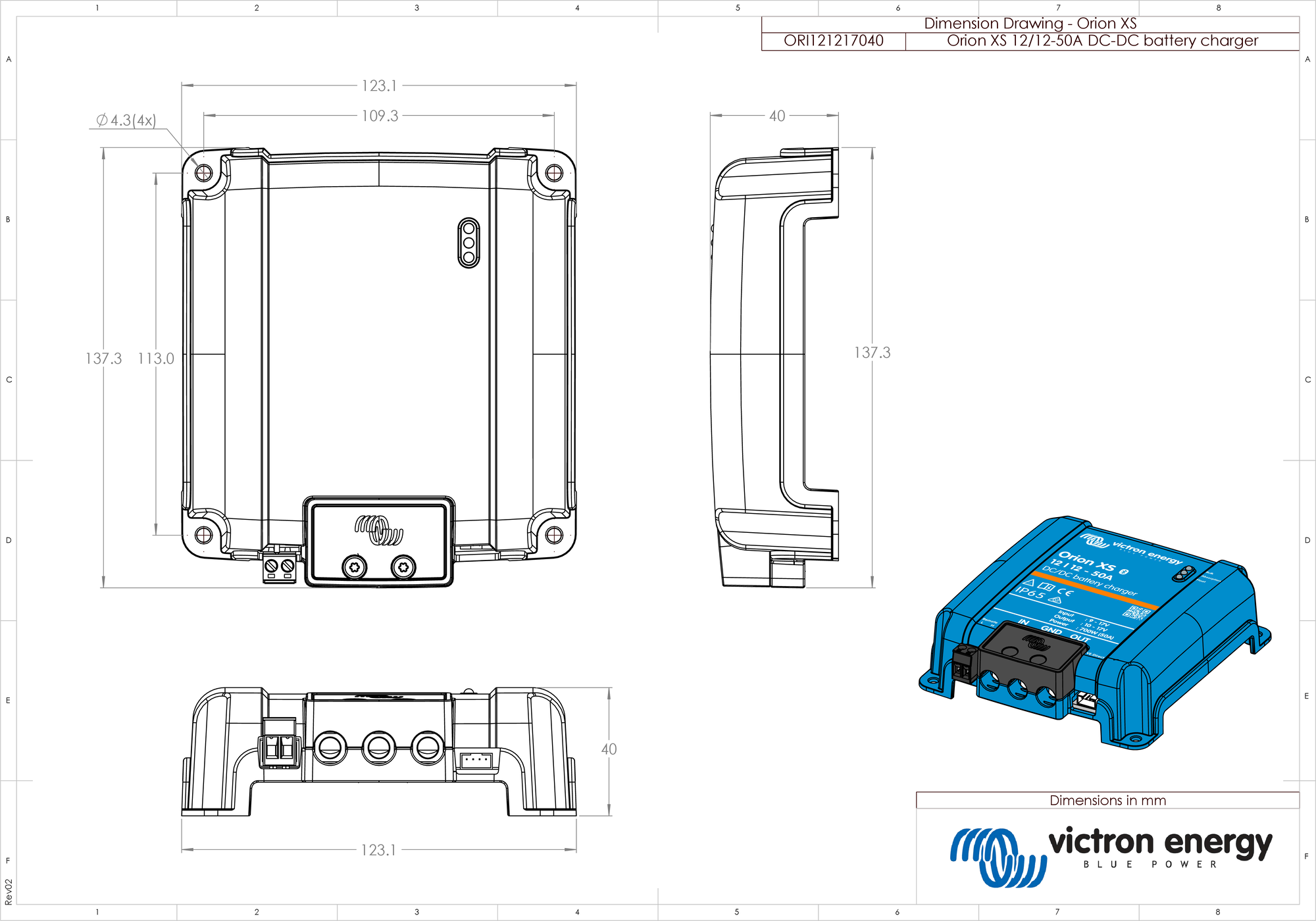

Dimensiones al x an x p | 137,3 x 123,1 x 40 mm (5,4 x 4,85 x 1,6 pulgadas) |
Normativas | |
Seguridad | IEC 62477-1 |
EMC | EN 300 328, EN 301 489-1, EN 301 489-17, FCC 15B, ICES-003 |
Directiva de automoción | ECE R10-6 |
1) Esto es aplicable en condiciones óptimas de refrigeración, cuando el producto se monta, según lo indicado en el manual, con espacio libre suficiente. En caso de que la refrigeración sea limitada, por ejemplo, debido a un flujo de aire insuficiente, la corriente de carga se reducirá antes. Con un flujo de aire mejorado (por ejemplo, flujo de aire forzado), la reducción de potencia se producirá muy por encima de temperaturas ambientales de 40 ºC. 2) La función VE.Smart Networking permitirá recibir datos de los sensores de tensión, temperatura y corriente de la red inalámbrica, por ejemplo, desde un SmartShunt, un BMV o un Smart Battery Sense. No es compatible con la carga sincronizada. 3) Para ser compatible con DVCC se necesita el firmware Orion XS v1.03 o posterior y el firmware Venus OS v3.20 o posterior en el dispositivo GX. 4) Este valor representa el valor de potencia nominal a una tensión normal de 14 V. La potencia se calcula como el producto de la tensión y la corriente aplicadas (P = V × I). Ejemplos: 12 V × 50 A = 600 W, 14 V × 50 A = 700 W | |
Cargador de baterías CC-CC Orion XS 12/12-50 A y cargador de baterías CC-CC Orion XS 1400 Cumplimiento UE y Reino Unido
DECLARACIÓN DE CONFORMIDAD SIMPLIFICADA DE LA UE: Por la presente, Victron Energy B.V. declara que el Orion XS 12/12-50A DC-DC battery charger cumple la Directiva 2014/53/UE. El texto completo de la declaración de conformidad de la UE y del Reino Unido está disponible en la siguiente dirección de Internet: https://ve3.nl/7r.
DECLARACIÓN DE CONFORMIDAD DE PSTI REINO UNIDO: Nosotros, Victron Energy B.V., confirmamos que nuestro producto Orion XS 12/12-50A DC-DC battery charger cumple los requisitos de seguridad descritos en el apéndice 1 de “The Product Security and Telecommunications Infrastructure (Security Requirements for Relevant Connectable Products) Regulations 2023” (reglamento relativo a la seguridad de los productos y las infraestructuras de telecomunicaciones (requisitos de seguridad para productos conectables relevantes) de 2023). La Declaración de Cumplimiento oficial puede descargarse de https://ve3.nl/7r.
Cargador de baterías CC-CC Orion XS 12/12-50 A y cargador de baterías CC-CC Orion XS 1400. Cumplimiento FCC e Industry Canada
Este dispositivo cumple el apartado 15 de las normas de la FCC y RSS de Industry Canada. Su funcionamiento está sujeto a las dos condiciones siguientes:
Este dispositivo no debe generar interferencias perjudiciales, y
Este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que puedan provocar un funcionamiento no deseado.
Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.
Atención
Los cambios o modificaciones realizados sin la aprobación expresa del responsable de cumplimiento podrían anular la autorización del usuario para operar el equipo.
Nota: Este equipo se ha probado y se ha comprobado que cumple con los límites de un dispositivo digital de Clase B de conformidad con el apartado 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable frente a interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y si no se instala y usa de conformidad con las instrucciones, puede producir interferencias adversas para las comunicaciones por radio. Sin embargo, no se puede garantizar que no se vayan a producir interferencias en una determinada instalación. Si este equipo produce interferencias perjudiciales para la recepción de radio o televisión, lo que puede comprobarse encendiendo y apagando el equipo, se recomienda al usuario que intente corregirlas mediante una o varias de las siguientes medidas:
Reoriente o recoloque la antena de recepción.
Aumente la separación entre el equipo y el receptor.
Conecte el equipo a un enchufe que esté en un circuito distinto de aquel al que esté conectado el receptor.
Consulte a su distribuidor o a un técnico de radio y televisión con experiencia para que le ayude.
Este aparato digital de clase B cumple la ICES-003 canadiense.
Cet appareil numérique de Classe B est conforme à la norme Canadienne ICES-003.
Este dispositivo cuenta con un transmisor con identificación de la FCC: SH6MDBT42Q.
Este dispositivo cuenta con un transmisor con IC: 8017A-MDBT42Q.
Para cumplir con los límites de exposición a la radiación de FCC y de Industry Canada RF para la población en general, la antena (o antenas) usada para este transmisor debe instalarse de modo que se mantenga una distancia de separación mínima de 20 cm entre el emisor (antena) y todas las personas en todo momento y no debe colocarse ni operarse junto a ninguna otra antena o transmisor.
