VE.Bus BMS V2

1

Fuente CA, red eléctrica o generador

2

Disyuntor de circuito

3

Inversor/cargador MultiPlus-II

4

Interruptor on/off remoto

5

VE.Bus BMS V2

6

Cerbo GX

7

Fuente de alimentación CA-CC que proporciona alimentación auxiliar al Cerbo GX si la batería está demasiado descargada

8

Circuito de aviso de prealarma, que da un aviso por adelantado en caso de apagado inminente del sistema por una batería demasiado descargada

9

Batería de litio Smart o batería que puede estar compuesta de varias baterías creando una bancada de baterías de 12 V, 24 V o 48 V.

1

Fuente CA, red eléctrica o generador

2

Disyuntor de circuito

3

Inversor/cargador MultiPlus-II

4

Cargador solar

El cable VE.Direct on/off remoto no inversor se conecta entre el puerto VE.Direct del cargador solar y el terminal “Desconexión del cargador” del BMS

6

VE.Bus BMS V2

7

Batería de litio Smart o batería que puede estar compuesta de varias baterías creando una bancada de baterías de 12 V, 24 V o 48 V.

8

BatteryProtect

9

Cargas CC

10

SmartShunt

1

Inversor/cargador MultiPlus-II

2

VE.Bus BMS V2

3

Batería de litio Smart o batería que puede estar compuesta de varias baterías creando una bancada de baterías de 12 V, 24 V o 48 V.

1

Fuente CA, red eléctrica o generador

2

Disyuntor de circuito

3

Cargador CC-CC Orion, el terminal H remoto se conecta al terminal de “Desconexión del cargador” del VE.Bus V2 BMS

4

VE.Bus BMS V2

5

Inversor/cargador MultiPlus-II

6

Monitor de arranque y alternador

7

Batería de arranque de 12 V

8

Batería de litio Smart o batería que puede estar compuesta de varias baterías creando una bancada de baterías de 12 V o 24 V.

9

SmartShunt

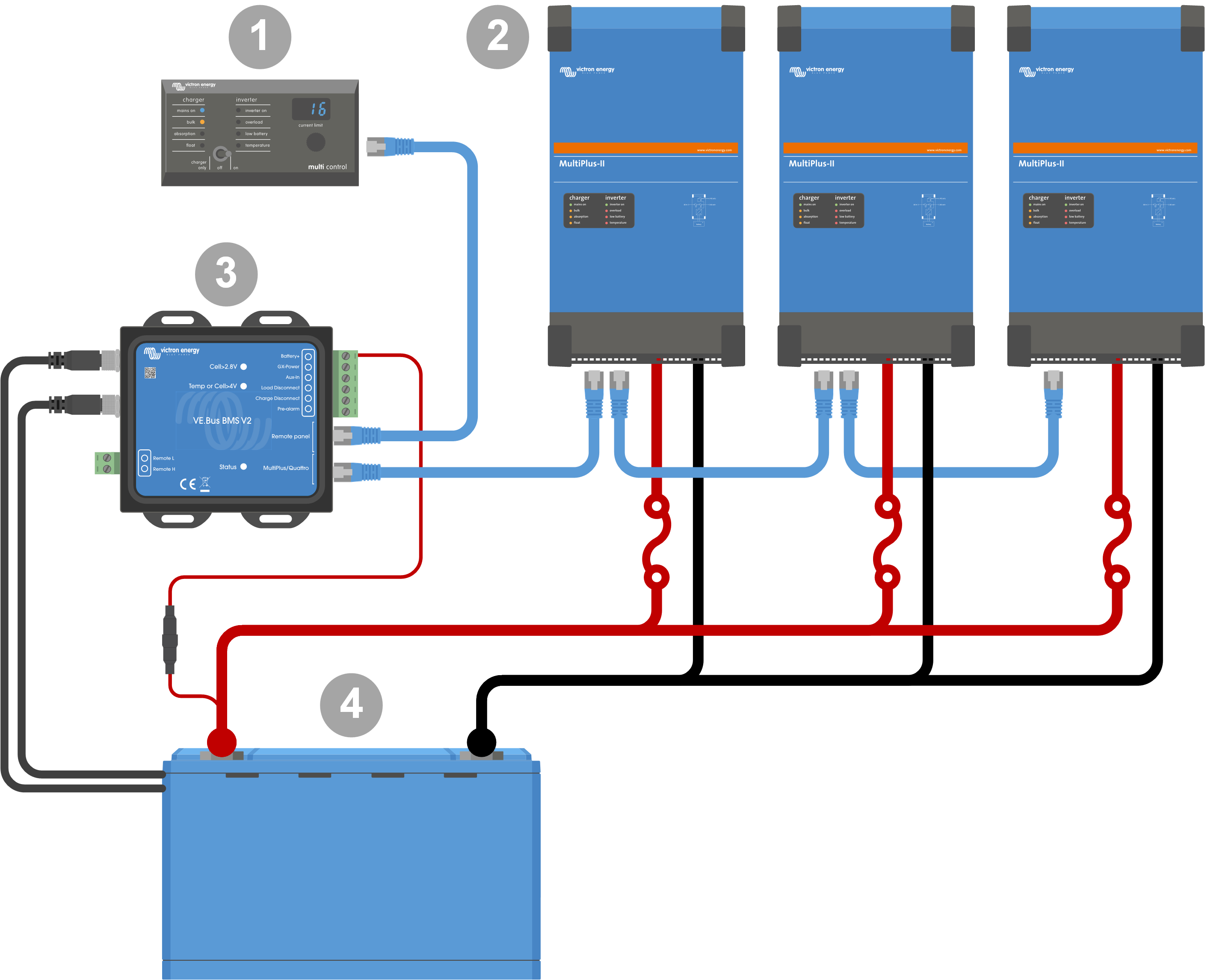

1

Digital Multi Control

2

Inversor/cargador MultiPlus-II instalado y configurado como un sistema trifásico

3

VE.Bus BMS V2

4

Batería de litio Smart o batería que puede estar compuesta de varias baterías creando una bancada de baterías de 12 V, 24 V o 48 V.
