VE.Bus BMS V2

1

Fonte CA, rede elétrica ou gerador

2

Disjuntor

3

Inversor / carregador MultiPlus-II

4

Interruptor de ligar / desligar remoto

5

VE.Bus BMS V2

6

Cerbo GX

7

Fonte de alimentação CA-CC, que proporciona energia de reserva ao Cerbo GX se a bateria ficar demasiado descarregada

8

Circuito de pré-alarme, que emite uma advertência antecipada em caso de encerramento iminente do sistema devido a uma bateria demasiado descarregada.

9

Lithium Battery Smart ou bateria que consiste em várias baterias, para criar um banco de baterias de 12 V, 24 V ou 48 V.

1

Fonte CA, rede elétrica ou gerador

2

Disjuntor

3

Inversor / carregador MultiPlus-II

4

Carregador solar

O cabo de ligar/desligar remoto sem inversão VE.Direct está ligado entre a porta do carregador solar VE.Direct e o terminal de desconexão do Carregamento do BMS.

6

VE.Bus BMS V2

7

Lithium Battery Smart ou bateria que consiste em várias baterias, para criar um banco de baterias de 12 V, 24 V ou 48 V.

8

BatteryProtect

9

Cargas CC

10

SmartShunt

1

Inversor / carregador MultiPlus-II

2

VE.Bus BMS V2

3

Lithium Battery Smart ou bateria que consiste em várias baterias, para criar um banco de baterias de 12 V, 24 V ou 48 V.

1

Fonte CA, rede elétrica ou gerador

2

Disjuntor

3

Com o carregador DC-DC Orion, o terminal H remoto está ligado ao terminal de desconexão do Carregamento no VE.Bus V2 BMS.

4

VE.Bus BMS V2

5

Inversor / carregador MultiPlus-II

6

Monitor do motor de arranque e alternador

7

Bateria de arranque de 12 V

8

Lithium Battery Smart ou bateria que consiste em várias baterias, para criar um banco de baterias de 12 V ou 24 V.

9

SmartShunt

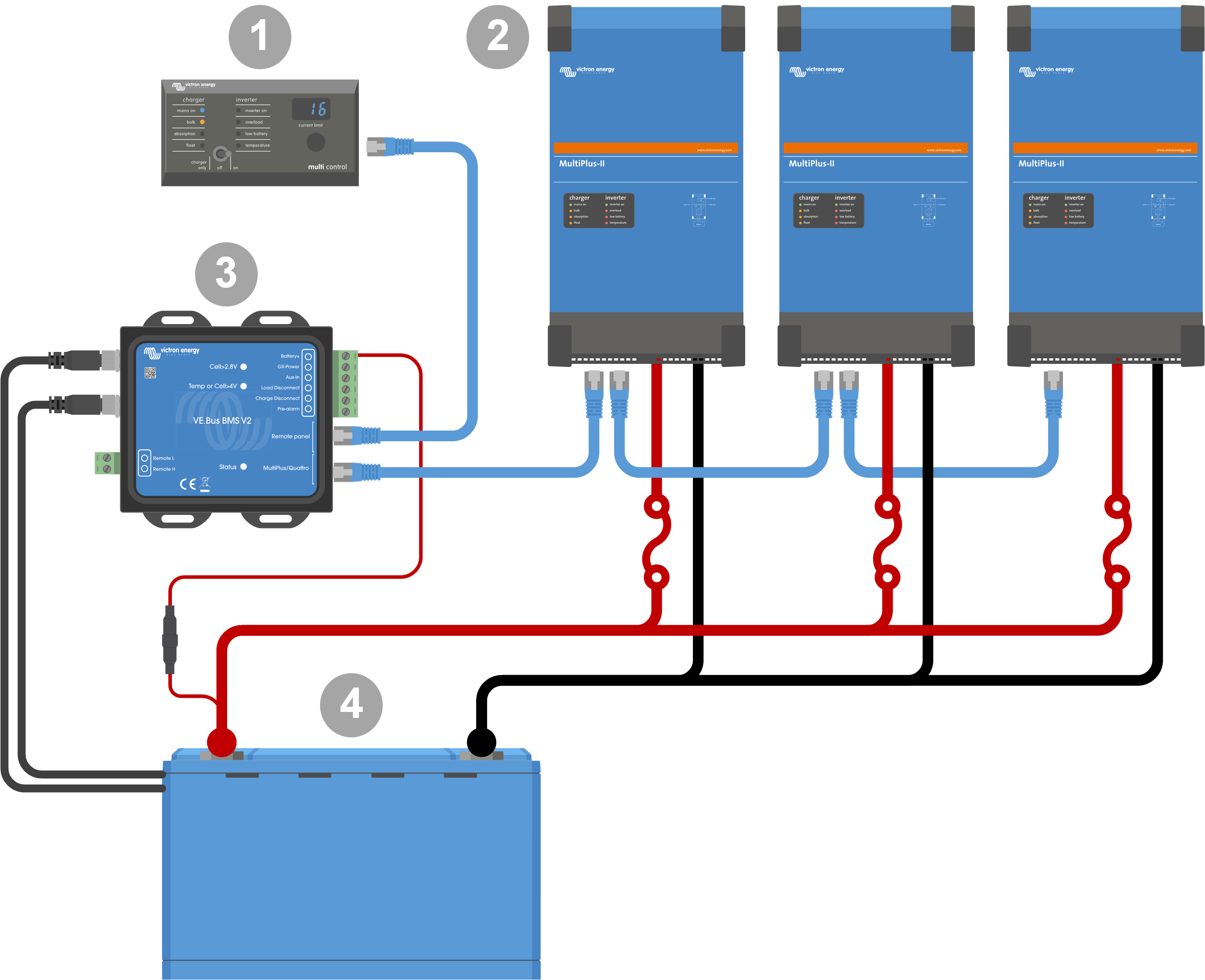

1

Multi Control Digital

2

Inversor/carregador MultiPlus-II instalado e configurado como um sistema trifásico

3

VE.Bus BMS V2

4

Lithium Battery Smart ou bateria que consiste em várias baterias, para criar um banco de baterias de 12 V, 24 V ou 48 V.
