Victron VM-3P75CT Energy Meter Kılavuzu

GERİLİM GİRİŞLERİ

Gerilim bağlantısı

Doğrudan

Anma gerilimi L-N

85 - 265 VAC

Anma Gerilimi L-L

150 - 460 VAC

Frekans

50/60 Hz

AKIM GİRİŞLERİ

Akım bağlantısı

Akım transformatörleriyle (dahil - kablo uzunluğu 640 mm)

Anma akımı

75 A

İLETİŞİM

VE.Can iletişim portu

İki RJ45 konektör (VE.Can sonlandırıcıları dahil)

Ethernet iletişim bağlantı noktası

Bir RJ45 konektör, Modbus UDP

Yenileme hızı

100 ms

GÜÇ KAYNAĞI

Tip

L1-N üzerinden kendi kendine güç kaynağı

Anahtar veya devre kesicisi

Bağlantı kesme cihazı olarak gereklidir - dahil değildir

Harici sigorta ^[1]

Nötr iletkende gereklidir - 500 mA, dahil değildir

Tüketim

1,45 W / 3,1 VA

Frekans

50/60 Hz

MUHAFAZA

Malzeme ve renk

Polikarbonat, mavi (RAL5012)

Gerilim bağlantısı

Vidalı terminaller 0,25 - 1,5 mm² (24 - 16AWG)

Akım transformatörü bağlantısı

Takılabilir vidalı terminaller (dahil)

Koruma kategorisi

IP20

Ağırlık

370 g (ambalaj dahil)

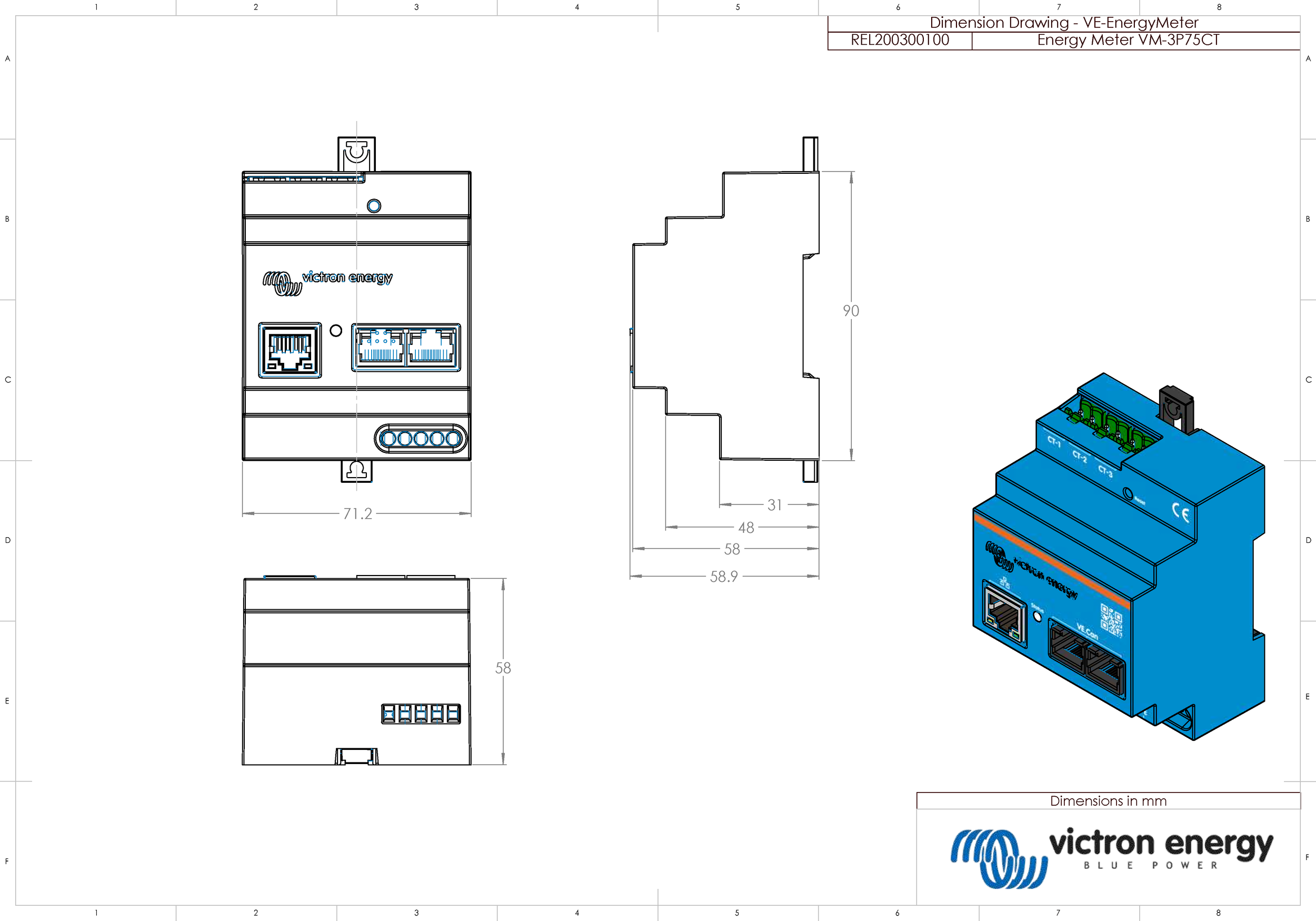

Boyutlar

90 x 71 x 59 mm (3,5 x 2,8 x 2,3 inç)

ÇEVRESEL

İç/dış mekan kullanımı

Sadece iç mekan

Çalışma sıcaklığı

-10 - +55 °C

Storage sıcaklığı

-20 - +70 °C

Göreceli nem

<%90, yoğuşmasız

Rakım

2000 m (6562 ft)

Elektrik şebekesi beslemesi gerilim dalgalanmaları

±0,1 Un

Aşırı gerilim kategorisi

Kat. III

Kirletme seviyesi

2

STANDARTLAR

Güvenlik

EN-IEC 61010-1

^[1] İzolasyon cihazı olarak 500 mA sigorta değerine sahip bir devre kesici kullanılıyorsa atlanabilir.
