Manuale di progettazione e installazione dell’ESS

Ottimizzazione (con BatteryLife) e Ottimizzazione (senza BatteryLife)

Nei momenti in cui c'è un eccesso di energia FV, quest’ultima viene immagazzinata nella batteria. L'energia immagazzinata viene poi utilizzata in seguito, per alimentare i carichi quando c'è carenza di energia fotovoltaica.

Mantenere le batterie cariche

Le batterie si scaricheranno solo durante i guasti della rete elettrica pubblica. Una volta ripristinata la rete, le batterie verranno ricaricate con l’elettricità della rete stessa e della fonte solare, se disponibile.

Controllo esterno

Gli algoritmi di controllo dell’ESS sono disabilitati. Utilizzare questo per l'auto-implementazione di un loop di controllo. Ulteriori informazioni.

BatteryLife

Per dettagli sul funzionamento della funzione BatteryLife, vedere il Capitolo 6.2. In breve, abilitare BatteryLife per le seguenti tecnologie:

Poiché non ha senso lasciare una batteria scarica, senza alimentazione di riserva in caso di mancanza di rete, si consiglia di lasciare il BatteryLife abilitato anche sulle seguenti tecnologie di batterie:

Comunque, il BatteryLife può essere disabilitato nei seguenti casi:

Selezionare Contatore esterno se è installato un contatore esterno, come un EM540, altrimenti lasciare l'impostazione su Inverter/Caricabatterie.

In un sistema senza un contatore di rete Victron, tutti i carichi e gli inverter (opzionali) devono essere installati sull'uscita CA. Per ulteriori informazioni, consultare i capitoli precedenti del manuale.

Impostandolo su “Disabilitato” si nasconde il grafico dell’uscita CA nel riquadro panoramica. Utilizzarlo in sistemi dove non c'è nulla collegato all'uscita del Multi o del Quattro, tipico di alcuni sistemi paralleli alla rete in Europa occidentale.

Questa impostazione consente all’ESS di utilizzare l'energia della batteria solo per i carichi essenziali. Inoltre, consente di dimensionare i banchi di batterie in modo da garantire il funzionamento notturno dei carichi critici senza che la batteria si scarichi a causa dei carichi non essenziali.

Ciò è rilevante per i sistemi ESS con:

Le opzioni di impostazione sono:

Questa voce del menu è visibile solo se è attivata l'opzione "Uscita CA inverter in uso".

Impostare su “On” per far funzionare il caricabatterie solare sempre alla massima potenza. La prima priorità è l'alimentazione dei carichi e la seconda è la carica della batteria. Se è disponibile più elettricità, una volta soddisfatte queste due priorità, l’eccedenza sarà immessa nella rete elettrica.

Notare che quando si abilita questa opzione, il limite di corrente di carica del DVCC configurato in Impostazioni → Limite corrente di carica, non sarà attivo. Il caricabatterie solare funzionerà a piena potenza per la massima immissione in rete. Si consiglia di configurare un limite di sicurezza sui caricabatterie solari, qualora utilizzati con un piccolo banco di batterie.

Vedere il capitolo 7

Limite minimo del SoC configurabile. Che il BatteryLife sia attivo o meno, l’ESS lascerà cadere i carichi quando il SoC scende al valore dell'impostazione configurata, tranne quando la rete di distribuzione si interrompe e il sistema si trova in modalità Inverter. In questo caso continuerà a scaricare la batteria fino al raggiungimento di una delle altre soglie. Vedere il capitolo 6.1 per ulteriori informazioni.

(Si applica solo quando è attivo il BatteryLife, mentre è sempre attivo in modalità "Mantieni le batterie cariche")

Utilizzando l'opzione Riduzione dei picchi è possibile lasciare che il sistema continui a PowerAssisting quando i carichi superano il limite di corrente di ingresso CA ed è necessaria tale azione, oppure solo al di sopra del parametro SoC minimo.

Non appena il picco è superato, la batteria viene ricaricata utilizzando l'energia della rete, pur continuando a privilegiare l'energia solare.

Tenere presente che esiste un'isteresi del 5 %; se il SoC minimo è impostato al 50 %, inizierà a ricaricare fino al 50 % solo quando la batteria sarà scesa al 45 % (grazie alla riduzione dei picchi).

Tenere presente altresì che ciò funziona solo per i carichi critici dell'uscita CA, non per quelli collegati a un contatore di energia.

L'impostazione per difetto quando si utilizzano le modalità ottimizzate è "Solo al di sopra del SoC minimo" Utilizzare quest’opzione nei sistemi che non eseguono la riduzione dei picchi.

(Si applica solo quando BatteryLife è attivo)

Questa percentuale mostra la capacità massima utilizzabile del sistema, che non sarà mai superiore all’80 %.

Utilizzare questa impostazione per vedere il livello attuale di SoC del BatteryLife.

I diversi stati del BatteryLife sono:

Limitazione della potenza assorbita dal Multi: cioè la potenza che viene invertita da CC a CA.

Note:

Questo parametro imposta il punto in cui la potenza viene prelevata dalla rete quando l'impianto è in modalità autoconsumo. L’impostazione di questo valore leggermente superiore a 0 W impedisce al sistema di reimmettere in rete la corrente quando la regolazione è un po' eccessiva. Il valore di default è quindi 50 W ma, su sistemi di grandi dimensioni, dovrebbe essere impostato su un valore più alto.

In questo menu è possibile controllare l'immissione in rete. Consente di disattivare completamente l'immissione di CA e/o CC accoppiata del FV o di limitare la potenza massima di immissione.

L’alimentazione ha luogo solo se è presente una produzione FV in eccesso sufficiente ad alimentare i carichi, mentre si carica la batteria (o si trova al suo limite di corrente di carica).

L'indicatore di stato attivo della Limitazione dell'immissione mostra "Sì" solo se la limitazione dell'immissione è attualmente in funzione. In tutti gli altri casi, lo stato viene visualizzato come "No".

Nota: Il limite di alimentazione del sistema è un obiettivo del sistema e, in determinate circostanze, come una gran disconnessione del carico o improvvisi aumenti della produzione fotovoltaica, può essere momentaneamente superato finché il sistema non riesce a regolare l’uscita dell’inverter e riportarla entro il limite stabilito.

La caratteristica “FV accoppiato a CA: alimentazione assente o limitata” è stata specificamente progettata e testata con estrema accuratezza per gli inverter FV CA Fronius.

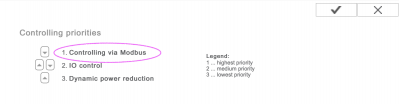

Modificare le seguenti impostazioni nell'interfaccia web di Fronius:

Nota In Impostazioni→DNO Editor, l'impostazione predefinita per la riduzione dinamica della corrente è “Nessun limite/spento”. Se si desidera che il Fronius arresti la generazione in caso di perdita di comunicazione (e non riceva più istruzioni dal controllo Modbus), è necessario configurare anche la “Riduzione dinamica della corrente”.

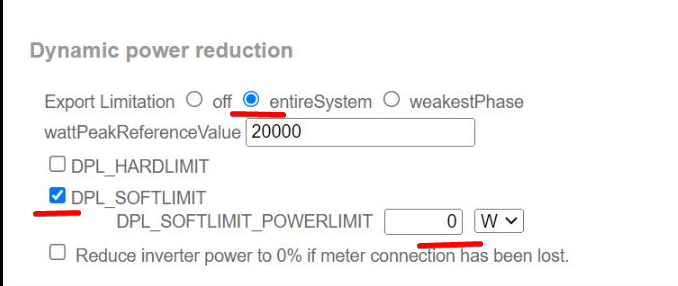

Per questo comportamento, impostare Limitazione esportazione su “entireSystem” e DPL_SOFTLIMIT_POWERLIMIT sul limite di potenza di esportazione (o 0).

Poi controllare due volte che siano stati rispettati tutti i criteri summenzionati. Appare Limite di alimentazione attivo No, se i requisiti del firmware, l’esportazione dei dati o le impostazioni del Sunspec Model Type sono erronei o le unità sono spente (FV non disponibile), oppure l’entrata CA è scollegata / non disponibile.

Quando funziona correttamente, l’opzione Limite di alimentazione attivo mostra Si.

Non utilizzare uno Smart Meter Fronius per limitare l'esportazione se è parte di un Sistema ESS Victron. Maggiori dettagli su quando un Fronius Smart Meter può o non può essere utilizzato sono disponibili qui.

L'impostazione Livelli di carica programmata si trova nel menu ESS del dispositivo GX. Consente di impostare fino a cinque periodi programmati, durante i quali il sistema preleverà energia dalla rete per caricare la batteria. In genere, questa impostazione viene utilizzata per caricare la batteria durante le finestre tariffarie non di punta. Per ogni programmazione, è possibile configurare l'ora di inizio, la durata, un limite della SoC (obiettivo) e il comportamento del limite di autoconsumo.

Come funziona?

Creando in modo intelligente le fasce di carica, ad esempio una fascia di carica programmata con un obiettivo di SoC inferiore seguita da un’altra fascia con un obiettivo di SoC superiore, il sistema consente di utilizzare l'energia della batteria finché non raggiunge lo stato di carica inferiore.

Ciò consente anche di pianificare in modo più flessibile le fasce di carica in caso di interruzioni programmate (programmazioni di riduzione del carico). Ad esempio, se è prevista un'interruzione programmata alle 20:00 e di nuovo alle 4:00, è possibile ricaricare dopo l'interruzione delle 20:00, ma non dopo quella delle 4:00 (poiché il sole sta per sorgere e il FV prenderà il sopravvento).

I livelli di carica programmati sono disponibili come parte dell’ESS. Sono accessibili nei menu del dispositivo GX alla voce Impostazioni → ESS. Sono disponibili solo quando la modalità dell’ESS è impostata su Ottimizzato. I livelli di carica programmati, ovviamente, non hanno alcun senso quando la modalità è impostata su Conserva le batterie cariche.

È possibile vedere a colpo d'occhio cosa sia configurato, grazie a un riassunto del giorno di inizio, dell'ora e della durata mostrate per ciascuno di essi.

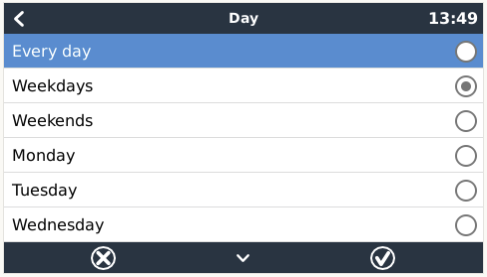

Per ogni programma è possibile selezionare un giorno specifico della settimana, ogni giorno della settimana, oppure si può scegliere di caricare tutti i giorni della settimana o solo nei fine settimana.

Il Multi avvierà la carica dalla rete all'ora di inizio specificata e si fermerà dopo la durata impostata o quando verrà raggiunto il limite di Stato di carica impostato. Il periodo designato dal giorno, dall'ora di inizio e dalla durata sarà successivamente indicato come una finestra di carica programmata.

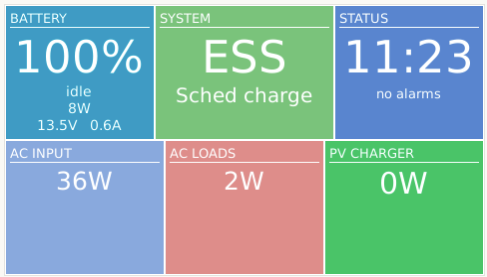

Durante la carica, lo stato dell’ESS indicherà che sono in corso i Livelli di carica programmati.

Se viene impostato un limite di SoC (stato di carica) per una finestra di carica programmata, la carica si interrompe quando le batterie raggiungono la SoC richiesta.

Impostare il tipo di ingresso CA su Generatore quando è collegato ad un generatore. Il sistema abiliterà quindi la carica del generatore e caricherà correttamente quest’ultimo durante il funzionamento.

Notare che noi consigliamo di cablare il generatore in CA-in 1, e la rete in CA-in 2. Il motivo è che i Quattro daranno priorità al generatore rispetto alla rete. Questa disposizione offre la massima flessibilità (consentendo l'intervento forzato del generatore anche quando la rete è disponibile) e massimizza il controllo.

Ulteriori informazioni sul controllo dell'avvio/arresto remoto del generatore sono disponibili qui.
