4. Configuração
4.1. Atualize para o firmware mais recente
Atualize todos os componentes para a versão de firmware mais recente:
Dispositivos GX: Venus OS v2.15 ou mais recente.
Atualizar um CCGX da v1.74 para uma versão mais recente requer uma atualização manual única. Não pode ser feito automaticamente. As instruções para a atualização v2.00 estão disponíveis aqui.
Multi, MultiGrid, MultiPlus ou Quattro: 422 ou mais recente. Atualize com a VictronConnect (descarregue o guia de configuração VictronConnect para produtos VE.Bus aqui) ou utilize as atualizações remotas do firmware do VE.Bus.
Os carregadores solares, VE.Can ou VE.Direct devem executar a sua versão de firmware mais recente.
Para obter instruções e ficheiros de firmware, consulte a secção Firmware em Victron Professional.
4.2. Assistente do ESS e MultiPlus/Quattro
Configurações a realizar no VEConfigure:
Separador de rede elétrica: configure o código do país.É necessária uma senha: deve pedi-la ao seu fornecedor. Mais informação em VEConfigure: códigos e deteção de perda de rede elétrica.
Nota: Se deixar esta definição em «Nenhum», o sistema não irá fornecer energia da bateria para suportar as cargas CA locais quando a rede elétrica estiver ligada. Deve alterar esta configuração, mesmo que não pretenda exportar energia CC para a rede.
Adicionar Assistente ESS: Como adicionar um Assistente do início ao fim
Separador Geral: O Assistente ESS vai ter o monitor de bateria integrado do Multiplus/Quattro ativado. Pode deixá-lo ativado (!) mesmo que haja um BMV ou uma bateria ligada a CAN-bus inteligente no sistema.
Separador Carregador: O Assistente ESS já deve ter selecionado o tipo de bateria adequado, bem como desativado o modo Armazenamento. Verifique e, quando for necessário, altere restantes parâmetros: tensões de carga e corrente de carga máxima.
Tenha em conta que, nos sistemas com o Assistente ESS instalado, os carregadores solares MPPT seguem a curva de carga definida no VEConfigure. Os parâmetros de carga configurados nos carregadores solares MPPT são ignorados numa configuração ESS.
Defina todas as outras configurações.
Notas em relação ao limite de corrente de entrada e PowerAssist:
Definição do limitador da corrente de entrada: O limite configurado é utilizado como o limiar para a corrente CA na entrada CA do Multi/Quattro. Tenha em conta também que:
As cargas em paralelo com o Multi/Quattro não são tidas em conta: portanto, deve instalar todas as cargas na saída CA do Multi ou Quattro em sistemas que requerem a funcionalidade do limitador de corrente de entrada CA como, por exemplo, sistemas com uma pequena carga CA ligada.
O limitador de corrente será utilizado para ambas as direções da corrente.
A configuração do PowerAssist em VEConfigure3 será desativada e ignorada quando o sistema de armazenamento de energia for instalado.
Limitador de corrente dinâmico: O limitador de corrente dinâmico em VEConfigure3 será desativado e ignorado quando o sistema de armazenamento de energia for instalado.
Notas relacionadas com os níveis de aviso de bateria fraca:
O aviso de bateria fraca é ativado quando a tensão da bateria cai abaixo do nível de corte dinâmico mais o deslocamento de reinicialização, que é predefinido para 1,2 Volt para um sistema de 48 V. Assim, tal como a tensão de corte, o nível de tensão de advertência também é dinâmico.
Não há histerese: o aviso desaparece quando a tensão aumentar novamente.
Durante este aviso, também chamado de pré-alarme, o LED vermelho no Multi fica intermitente e, opcionalmente, o dispositivo GX mostra uma notificação. Para a maioria dos sistemas ESS, recomenda-se desativar esta notificação no dispositivo GX. Consulte FAQ P5.
Os parâmetros relacionados no separador Inversor, ou seja, o corte por entrada CC baixa, reiniciar e níveis de pré-alarme não se aplicam. São ignorados quando o Assistente ESS está instalado.
Notas gerais:
A energia PV proveniente de um inversor de ligação à rede, ligado em paralelo ou na saída CA será utilizada para carregar a bateria. A corrente de carga e os restantes parâmetros de carga são configurados no separador Carregador em VEConfigure3.
Certifique-se de manter a caixa de seleção das baterias de lítio na página do carregador de acordo com a escolha da bateria no Assistente.
Ao utilizar um VE.Bus BMS e um Multi Compact, verifique os interruptores DIP: O interruptor DIP 1 deverá estar ligado e o interruptor DIP 2 deverá estar desligado.
4.3. Dispositivo GX - Configurações do sistema de armazenamento de energia.
Navegar para Configurações → Sistema de armazenamento de energia, para ver o seguinte menu:
4.3.1. Modo
Otimizado (com vida útil da bateria) e otimizado (sem vida útil da bateria)
Às vezes, quando há excesso de energia fotovoltaica, a energia fotovoltaica é armazenada na bateria. Esta energia armazenada é então utilizada, mais tarde, para alimentar as cargas nos momentos em que há falta de energia fotovoltaica.
Manter as baterias carregadas
As falhas na rede elétrica são os únicos períodos em que a bateria irá descarregar. Assim que a rede for restaurada, as baterias serão recarregadas com energia da rede e, claro, também solar, quando disponível.
Controlo externo
Os algoritmos de controlo do sistema de armazenamento de energia estão desativados. Utilize isto ao auto-implementar um circuito de controlo. Mais informações.
BatteryLife
Para informações sobre o funcionamento do BatteryLife, consultar o ponto 6.2. Resumindo, ative o BatteryLife para estas tecnologias:
OPzV, OPzS
GEL / AGM
Baterias de lítio Victron 12,8 V e outras baterias de lítio que possuem equilíbrio passivo da célula
Como não faz sentido deixar uma bateria descarregada, sem energia de reserva em caso de falha da rede elétrica, recomendamos deixar o BatteryLife ativado também nas seguintes tecnologias de bateria:
Lítio com equilíbrio passivo da célula
No entanto, o BatteryLife pode ser desativado nestes casos.
4.3.2. Medidor de rede elétrica
Selecione Medidor externo se estiver instalado um medidor externo, como um EM540; caso contrário, mantenha a configuração como inversor/carregador.
Todas as cargas e (opcional) inversores ligados à rede devem ser instalados na saída CA num sistema sem medidor de rede Victron. Consulte a versão anterior no manual para obter mais informações.
4.3.3. Inverter a saída CA em utilização
Definir como «desativado» oculta o gráfico da saída CA no painel de visão geral. Utilize-o em sistemas onde não existe nada ligado à saída do Multi ou Quattro, o que é típico de certos sistemas paralelos à rede na Europa Ocidental.
4.3.4. Autoconsumo da bateria
Esta definição permite que o ESS utilize unicamente a energia da bateria para as cargas essenciais. Também permite dimensionar os bancos de baterias para obter cargas críticas durante a noite sem descarregar a bateria nas cargas não essenciais.
Isto é relevante para os sistemas ESS com:
Medidor da rede elétrica
Cargas não essenciais bastante significativas
Injeção desativada
As opções de configuração são:
Todas as cargas do sistema (predefinição)
Apenas cargas críticas
Este item do menu só será visível se a opção «Saída CA do inversor em utilização» estiver ativada.
4.3.5. Alimentação do carregador solar em excesso
Defina como «ligado» para fazer com que o carregador solar funcione sempre opere no seu ponto de potência máxima. A primeira prioridade é alimentar as cargas e a segunda prioridade é carregar a bateria. Se houver mais energia disponível quando estas duas prioridades forem atendidas, esta energia será fornecida à rede elétrica.
Importa notar que, ao ativar esta opção, o limite de corrente de carga DVCC configurado em Configurações → Limitar corrente de carga não estará ativo. O carregador solar funcionará com potência total para alimentação máxima na rede. É aconselhável configurar um limite seguro para os carregadores solares quando utilizados com um pequeno banco de baterias.
4.3.6. Regulação multifásica
Consultar o ponto 7.
4.3.7. SoC mínimo (exceto em caso de falha da rede elétrica)
Limite mínimo de estado da carga configurável. Com ou sem o BatteryLife ativado, o sistema de armazenamento de energia irá reduzir as cargas assim que o estado de carga cair para a configuração definida - exceto quando a rede elétrica falhar e o sistema estiver no modo Inversor Neste caso, irá continuar a descarregar a bateria até que um dos outros limites seja atingido. Consultar o ponto 6.1 para mais informação.
4.3.8. Corte de picos (Peak shaving)
(Aplicável apenas quando o modo BatteryLife estiver ativado - está sempre ligado no modo «Manter as Baterias Carregadas»)
Utilizar a opção de corte de pontas permite ao sistema manter o modo PowerAssisting quando as cargas excederem o limite de corrente de entrada de CA ou quando for necessário ou somente acima do parâmetro SoC mínimo.
Quando o pico terminar, a bateria vai ser recarregada com a energia da rede elétrica, priorizando ainda a energia solar.
Tenha em conta que existe uma histerese de 5 %; se o SoC mínimo estiver definido como 50 %, vai começar a recarregar novamente para estes 50 % apenas quando (por corte do pico) a bateria tiver caído para 45 %.
Lembre-se igualmente de que isto funciona apenas para as cargas críticas na saída CA, não para as que estiverem conectadas a um medidor de energia.
A predefinição para os modos otimizados ocorre apenas «acima do SoC mínimo». Use esta opção em sistemas que não realizem o corte de picos.
4.3.9. Limite SoC ativo
(Aplica-se apenas quando o BatteryLife está ativado)
Esta % mostra a capacidade máxima utilizável do sistema - que nunca será superior a 80 %.
Utilize esta configuração para ver o nível atual de estado da carga do BatteryLife.
4.3.10. Estado do BatteryLife
Os diferentes estados do BatteryLife são:
Autoconsumo: funcionamento normal - descarga permitida.
Descarga desativada: a bateria descarregou até o limite real do estado da carga. (O estado irá voltar a autoconsumo sempre que o estado da carga seja superior a 5 % do limite definido).
Carga lenta: O sistema de armazenamento de energia irá carregar a bateria lentamente quando o estado da carga estiver abaixo do limite real do estado da carga por mais de 24 horas. Isto irá o carregamento lento até que o limite inferior seja atingido, ponto em que o sistema muda novamente para Descarga desativada.
Sustentação: o Multi/Quattro entrou no modo de sustentação assim que a tensão da bateria atingiu a tensão de corte dinâmico durante a descarga.
Recarga: O sistema de armazenamento de energia irá recarregar até o limite mínimo do estado da carga se cair mais de 5 % abaixo do estado de carga mínimo configurado. Assim que o estado de carga mínimo é atingido, o sistema muda mais uma vez para Descarga desativada.
4.3.11. Limitar a potência do inversor
Limita a potência consumida pelo Multi: ou seja, limitar a potência sendo invertida de CC para CA.
Notas:
As perdas no inversor/carregador não serão tidas em consideração. Se quiser limitar a quantidade de energia consumida pela bateria, terá que definir este limite um pouco mais baixo para compensar as perdas.
A energia proveniente dos MPPT não é considerada. Utilizar este recurso num sistema com MPPT pode fazer com que a potência de saída do MPPT seja reduzida.
Este limite diz respeito à energia retirada da bateria e irá afetar o total de todas as fases.
Este limite aplica-se apenas a utilitários ligados à saída CA: No modo inversor, as cargas CA determinam quanta energia é retirada da bateria.
4.3.12. Ponto de ajuste da rede
Isto define o ponto em que a energia é retirada da rede quando a instalação está em modo de autoconsumo. Definir este valor um pouco acima de 0 W evita que o sistema realimente a energia para a rede quando houver um pouco de excesso no regulamento. O valor padrão é, portanto, 50 W - mas deve ser definido com um valor mais alto em grandes sistemas.
4.3.13. Injeção na rede elétrica
A injeção na rede elétrica pode ser controlada através deste menu. Permite desativar completamente a injeção PV acoplada a CA e/ou CC ou limitar a potência de injeção máxima.
A injeção apenas ocorrerá se houver uma produção PV excedente suficiente para as cargas e se a bateria estiver carregada (ou no limite da corrente de carga).
O indicador do estado ativo da limitação da injeção mostra «Sim» apenas se esta limitação estiver a funcionar. Nas restantes situações, o estado visualizado é «Não».
Nota: O limite da injeção do sistema é um objetivo do sistema e, em algumas circunstâncias como uma desconexão de uma carga de grande dimensão ou um aumento súbito da produção solar, pode ser superado momentaneamente até que o sistema consiga regular a produção do inversor para o limite objetivo.
4.3.14. Injeção limitada ou zero de PV acoplado a CA com Fronius AC PV
A função de Injeção limitada ou zero de PV acoplado a CA foi criada especificamente e testada mais rigorosamente com os inversores CA PV Fronius.
A versão mais antiga do firmware da Fronius que pode ser utilizada é 3.7.3-2
Se houver mais de um inversor fotovoltaico Fronius presente no sistema, todos eles serão limitados.
A alimentação zero não é compatível com os inversores IG Plus Fronius
Altere as seguintes configurações na interface Web da Fronius:
No menu de configuração da Fronius, defina Exportação de dados via Modbus para tcp.
No mesmo menu, defina o tipo de modelo Sunspec para int + SF

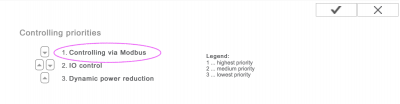

Em Configurações → Editor DNO, certifique-se de que na secção «Prioridades de controlo», «Controlo via Modbus» esteja definido como prioridade 1
Nota em Configurações→Editor DNO, a configuração por defeito para a redução dinâmica de potência é “sem limite/desligada”. Se pretender que o Fronius deixe de gerar caso as comunicações sejam perdidas (e já não receber instruções do controlo Modbus), então a “redução dinâmica de potência” também precisa de ser configurada.

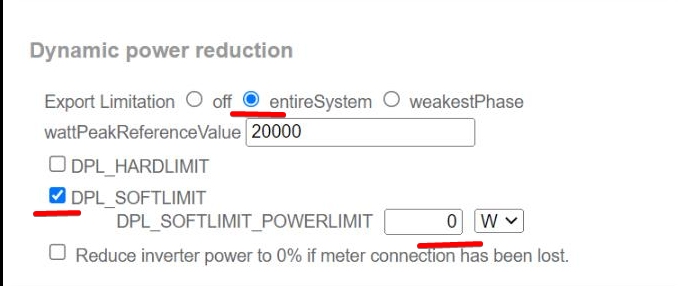

Para este procedimento, defina limitação de exportação para todo o sistema (“entireSystem”), e DPL_SOFTLIMIT_POWERLIMIT para o limite de potência de exportação (ou 0).
Deve comprovar duplamente que os critérios anteriores estão satisfeitos. Mostrará Limitação de injeção ativa Não para o requisito de «firmware»; as definições Exportação de dados ou do tipo de modelo Sunspec estão incorretas, as unidades estão desligadas (PV indisponível) ou a entrada CA está desligada / indisponível.
Com um funcionamento correto, a Limitação de injeção ativa indicará Sim
Não utilize um medidor inteligente Fronius para limitar a exportação quando fizer parte de um sistema ESS Victron. Mais informações sobre quando pode ou não utilizar um medidor inteligente Froniusaqui.
4.4. Dispositivo GX - níveis de carregamento programado
4.4.1. Introdução
A definição dos níveis do Carregamento programado está localizada no menu ESS do dispositivo GX. Permite configurar até cinco períodos programados, durante os quais o sistema vai retirar energia da rede elétrica para carregar a bateria. Isto é utilizado normalmente para carregar a bateria durante o horário fora de pico (tempo de utilização (TOU)). Em cada programação, configure uma hora de início, a duração, um limite SoC (alvo) e o comportamento de limite de autoconsumo.
Como funciona?
Se um limite do SoC estiver definido para uma janela carga programada, o carregamento irá parar quando as baterias atingirem o SoC necessário.
Se o autoconsumo acima do limite estiver definido como PV, a bateria não vai ser descarregada enquanto a janela programada não terminar, mas a PV disponível será utilizada para alimentar as cargas.
Se o autoconsumo acima do limite estiver definido como PV e Bateria, a bateria vai ser descarregada para autoconsumo até o limite SoC, apenas após o qual será usada a PV.
Ao criar de forma inteligente os «slots» de carregamento, por exemplo, um «slot» de carregamento programado com um SoC alvo menor após outro «slot» com um SoC alvo superior, o sistema permite que a energia da bateria seja utilizada até atingir o estado de carga inferior.
Isto também permite um planeamento mais flexível dos «slots» de carregamento em caso de interrupções programadas (programações da limitação de carga). Por exemplo, se houver uma interrupção programada às 20 h e novamente às 4 h, pode recarregar após a paragem às 20 h, mas não após a paragem às 4 h (já que o sol aparece em breve e a PV assume o controlo).
4.4.2. Configuração
Os níveis de Carregamento programado estão disponíveis como parte do ESS (sistema de armazenamento de energia). Está disponível no menu dispositivo GX em Definições → ESS. Só está disponível quando o modo ESS estiver configurado como Otimizado. Os níveis de Carregamento programado naturalmente não fazem sentido quando o modo estiver definido como Manter as Baterias Carregadas.
Consegue ver rapidamente o que está configurado, com um resumo do dia de início, horário e duração apresentado para cada uma.

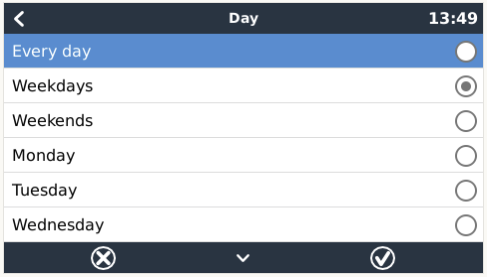

Para cada programação, pode selecionar um dia específico da semana, todos os dias da semana, ou pode optar por carregar todos os dias da semana ou apenas nos fins de semana.
O Multi começará a carregar a partir da rede no horário de início especificado e parará após a duração definida ou quando o limite do estado de carga definido for atingido. O período designado por dia, hora de início e duração será posteriormente referido como uma janela de carregamento programado.

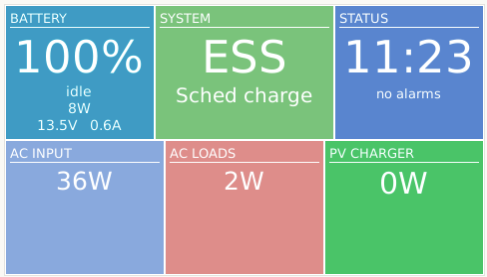

Durante o carregamento, o estado do ESS vai indicar que os níveis de Carregamento programado estão em curso.
4.4.3. Parar o carregamento com base no SoC.
Quando um limite do SoC (estado da carga) estiver definido para uma janela de carga programada, o carregamento irá parar quando as baterias atingirem o SoC necessário.
4.5. Dispositivo GX - Outras configurações
4.5.1. Configurações -> Configuração do sistema -> Tipos de entrada CA
Defina o tipo de entrada CA para Gerador quando ligado a um gerador. O sistema irá então ativar o carregamento do gerador e carregá-lo corretamente durante o funcionamento.
Importa notar que, recomendamos ligar o gerador à entrada CA 1 e a rede à entrada CA 2. A razão é que o Quattro então irá dar prioridade ao Gerador em vez da Rede. Esta configuração oferece flexibilidade máxima (permitindo a intervenção forçada do gerador mesmo quando a rede está disponível) e maximiza o controlo.
4.5.2. Configurações - Ligar/Desligar o gerador
Estão disponíveis mais informações sobre como controlar remotamente o ligar/desligar do geradoraqui.
4.6. Carregador solar MPPT
No sistema de armazenamento de energia, os carregadores solares MPPT irão seguir a curva de carga conforme definido em VEConfigure. Os parâmetros de carga configurados nos carregadores solares MPPT são ignorados numa configuração do sistema de armazenamento de energia.
A corrente de carga, no entanto, ainda tem de ser configurada nos MPPT.
MPPT com porta de comunicação VE.Direct
Não é necessária nenhuma configuração especial.
MPPT com porta de comunicação VE.Can
Não é necessária nenhuma configuração especial. Certifique-se de que aInstância de dispositivo está configurada para 0 (predefinido). Os MPPT na rede VE.Can configurados com uma Instância de dispositivo diferente não serão geridos pelo sistema de armazenamento de energia.
4.7. Compreender os códigos LED durante o funcionamento ESS
Quando um Multi funciona em paralelo à rede elétrica (como acontece no modo ESS), os LED da rede elétrica e do inversor indicam a direção do fluxo de energia. A tabela seguinte descreve os códigos LED correspondentes, incluindo as combinações não específicas para o funcionamento de rede em paralelo. Todas as outras indicações de LED não estão abrangidas neste documento e podem ser encontradas no manual do inversor/carregador correspondente.
Estados do LED da rede elétrica e do inversor | Descrição e direção da potência |
---|---|
Energia para a bateria (como carregamento normal) | |
Potência em direção às cargas (semelhante ao PowerAssist) | |
Em torno do ponto de equilíbrio | |
Potência em direção à rede elétrica | |
Combinações restantes não específicas para funcionamento em paralelo da rede elétrica | |
A unidade está no modo apenas carregador, mas continua desligada. A tensão da rede é detetada, mas ainda não foi aceite | |
Escravo (LED a piscar lentamente e em alternância) | |
A unidade está desligada | |
Modo de inversor | |
LED aceso LED intermitente LED apagado |
