7. Anexă
7.1. Prezentare conexiune
![image_not_available.svg](image/16618d3fbefaf1.png)
Conexiuni model 1600 VA
![Phoenix_Inverter_12V_2000VA_Smart__connections_.png](image/16618d3fc22a3b.png)

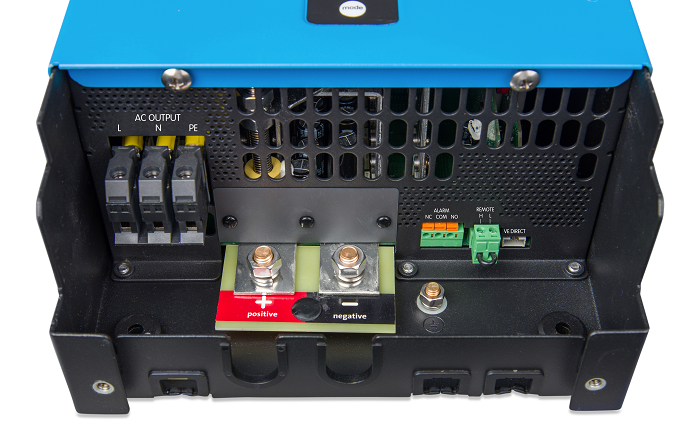

Conexiuni model 2000 VA
![Phoenix_inverter_Smart_12-3000VA-13__conn_.png](image/16618d3fc4d903.png)

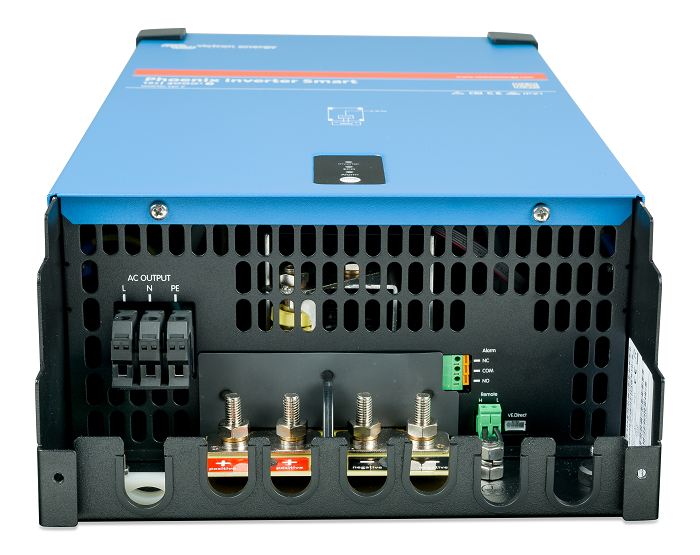

Conexiuni model 3000 VA
![Phoenix_Inverter_Smart_24V_5000VA__bottom_conn_.png](image/16618d3fc7b208.png)

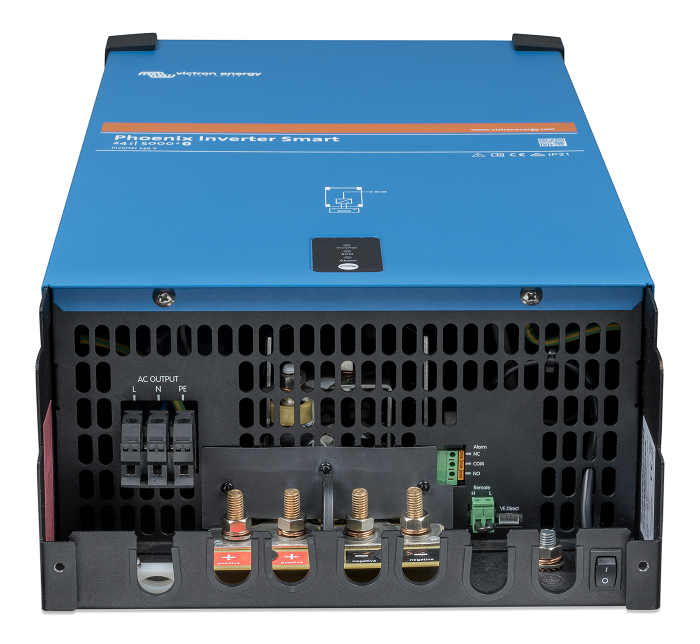

Conexiuni model 5000 VA

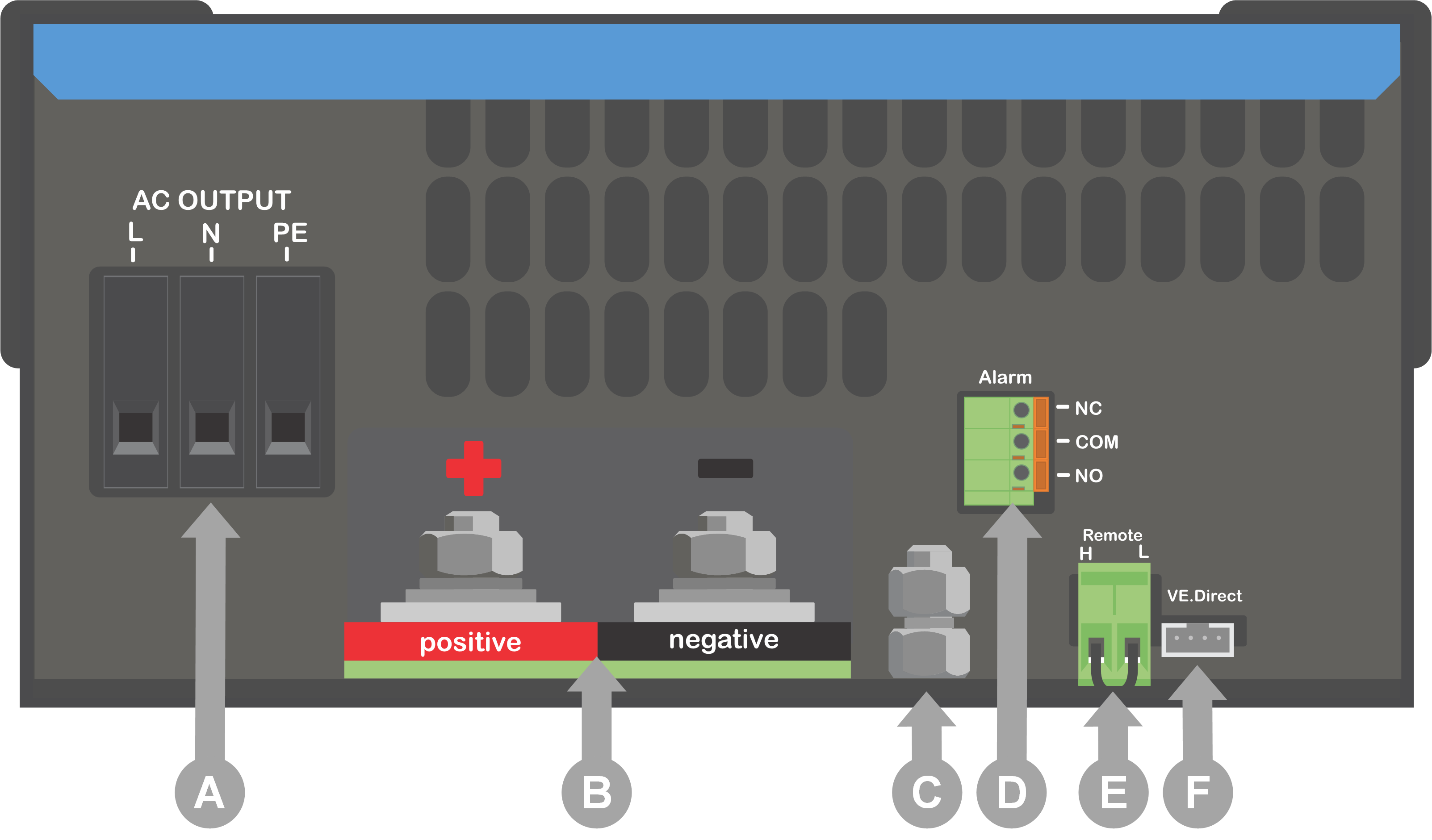

# | Conector | Denumiri borne |
---|---|---|
A | Iesire AC | L (fază), N (nul), PE (pământ) |
B | Baterie | + (pozitiv), - (negativ) |
C | Alarmă (releu programabil) | NO, COM, NC |
D | Pornire/oprire de la distanță | H, L |
E | VE.Direct | VE.Direct |

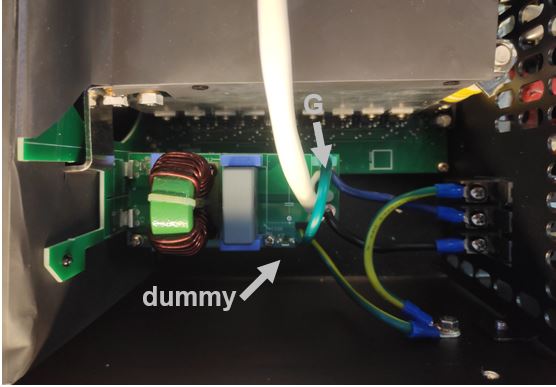

7.2. Informații instalare împământare flotantă modele 1600 VA și 2000 VA

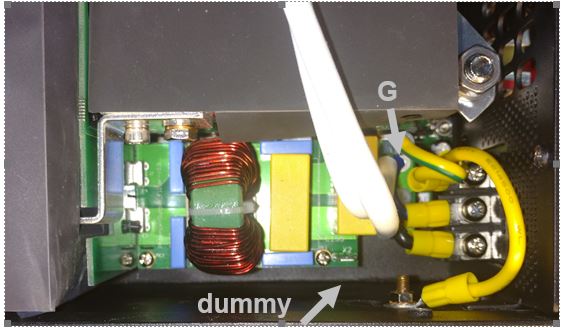

Cablul de împământare „G” conectează ieșirea nul la pământ. Acesta trebuie repoziționat la un terminal „fals” dacă este necesară o ieșire flotantă.
Când se obține o ieșire flotantă, valoarea curentului cu niciun consumator poate arăta o compensare de aproximativ 100 - 50 mA. De asemenea, rețineți că un GFCI (sau RCCB) nu va funcționa corect.
![Install_info_1600VA_2000VA.png](image/16618d3fd022f8.png)
7.3. Informații instalare împământare flotantă modele 3000 VA și 5000 VA
Cablul de împământare „G” conectează ieșirea nul la pământ. Acesta trebuie repoziționat la un terminal „fals” dacă este necesară o ieșire flotantă.
Când se obține o ieșire flotantă, valoarea curentului cu niciun consumator poate arăta o compensare de aproximativ 100 - 150 mA. De asemenea, rețineți că un GFCI (sau RCCB) nu va funcționa corect.
![Install_info_3000VA_000VA.png](image/16618d3fd0d315.png)

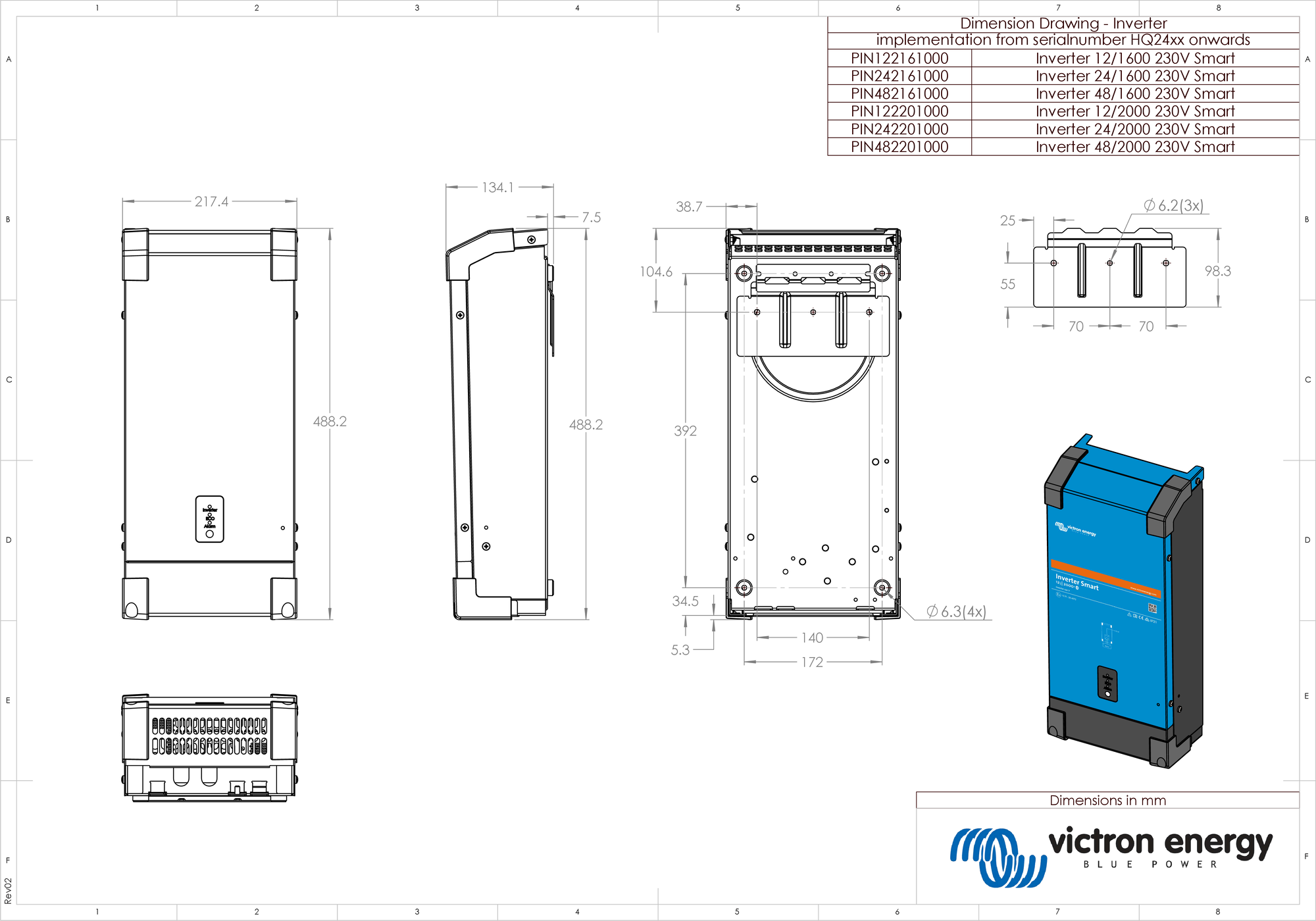

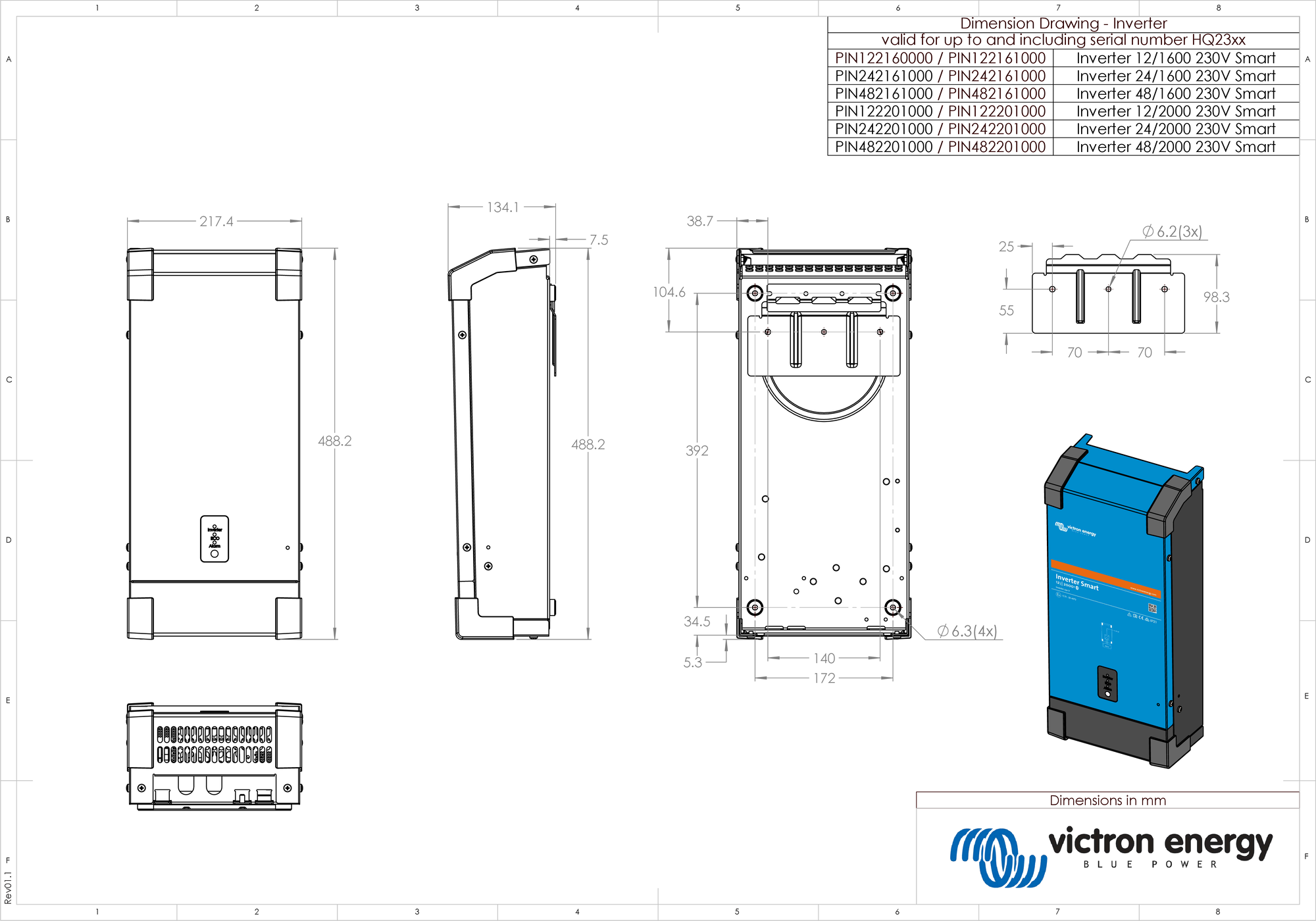

7.4. Dimensiuni model 1600 VA și 2000 VA
![Inverter_Smart_1600VA___2000VA_onwards_SN_HQ24xx.pdf](image/16618d3fd98449.png)
![Inverter_Smart_1600VA___2000VA_till_and_included_SN_HQ23xx.pdf](image/16618d3fda0abd.png)

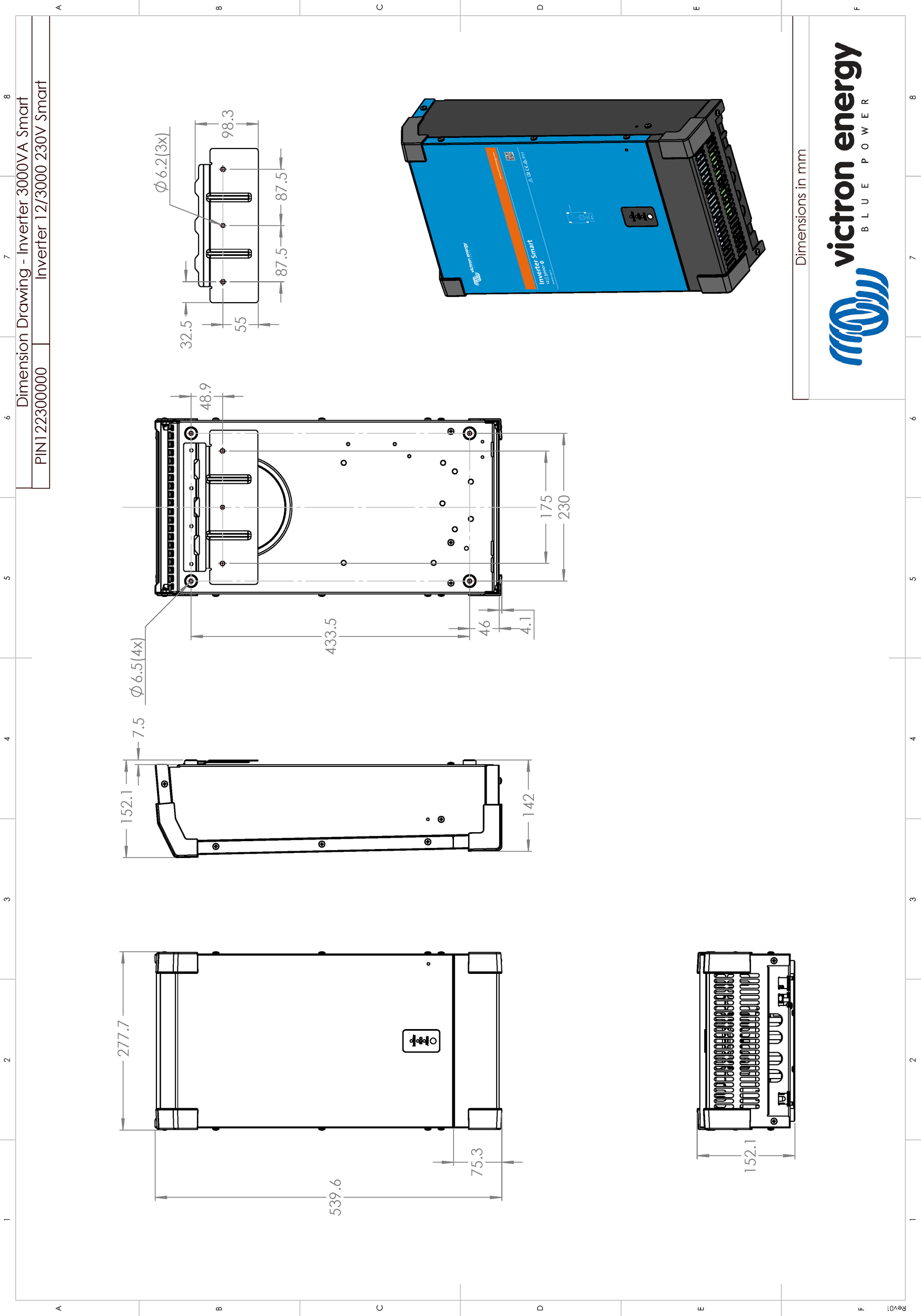

7.5. Dimensiuni model 3000 VA (12 V)
![Phoenix_Inverter_12V_3000VA_Smart.pdf](image/16618d3fdab959.png)

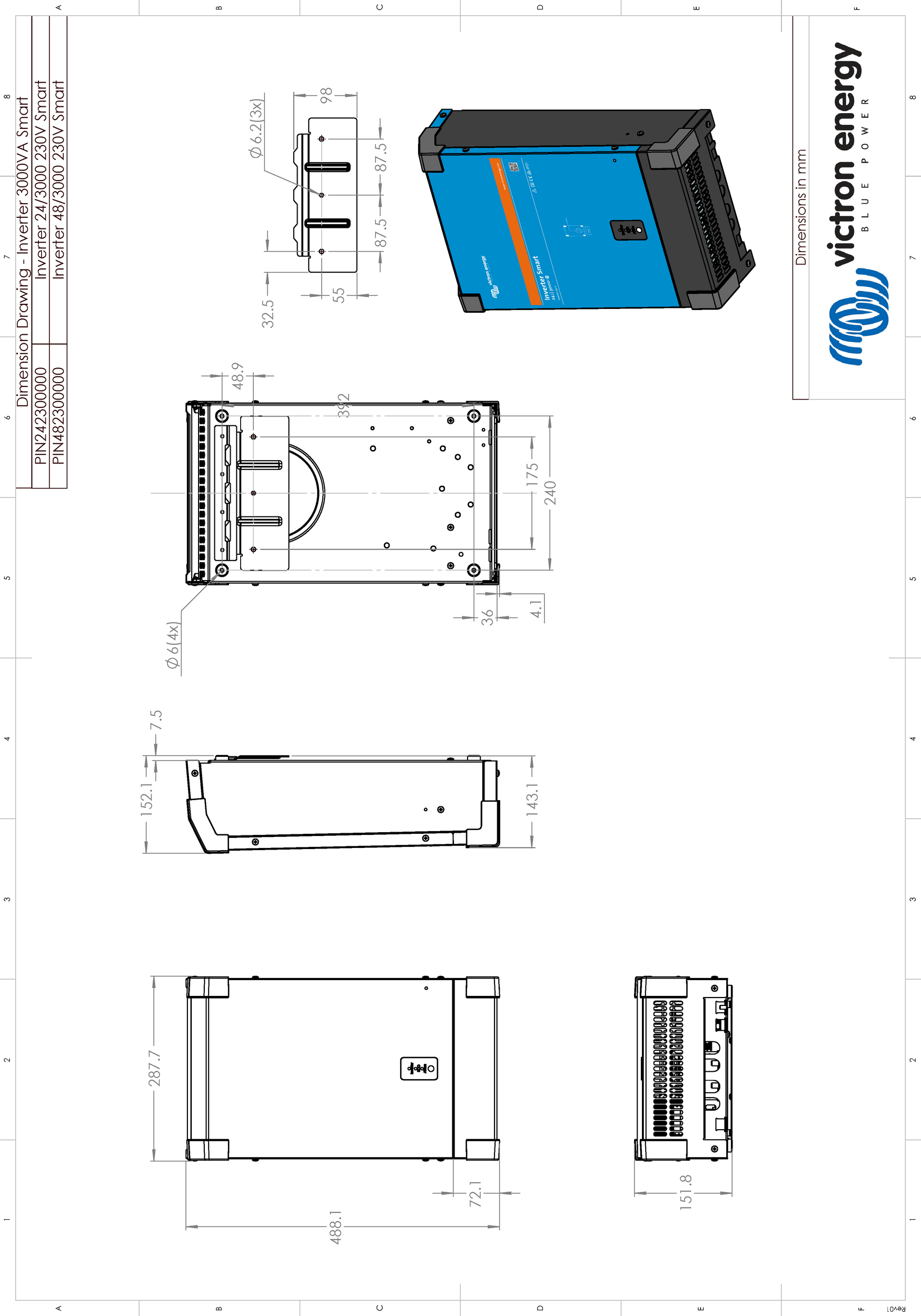

7.6. Dimensiuni model 3000 VA (24 V, 48 V)
![Phoenix_Inverter_24V-48V_3000VA_Smart.pdf](image/16618d3fdcd6fc.png)

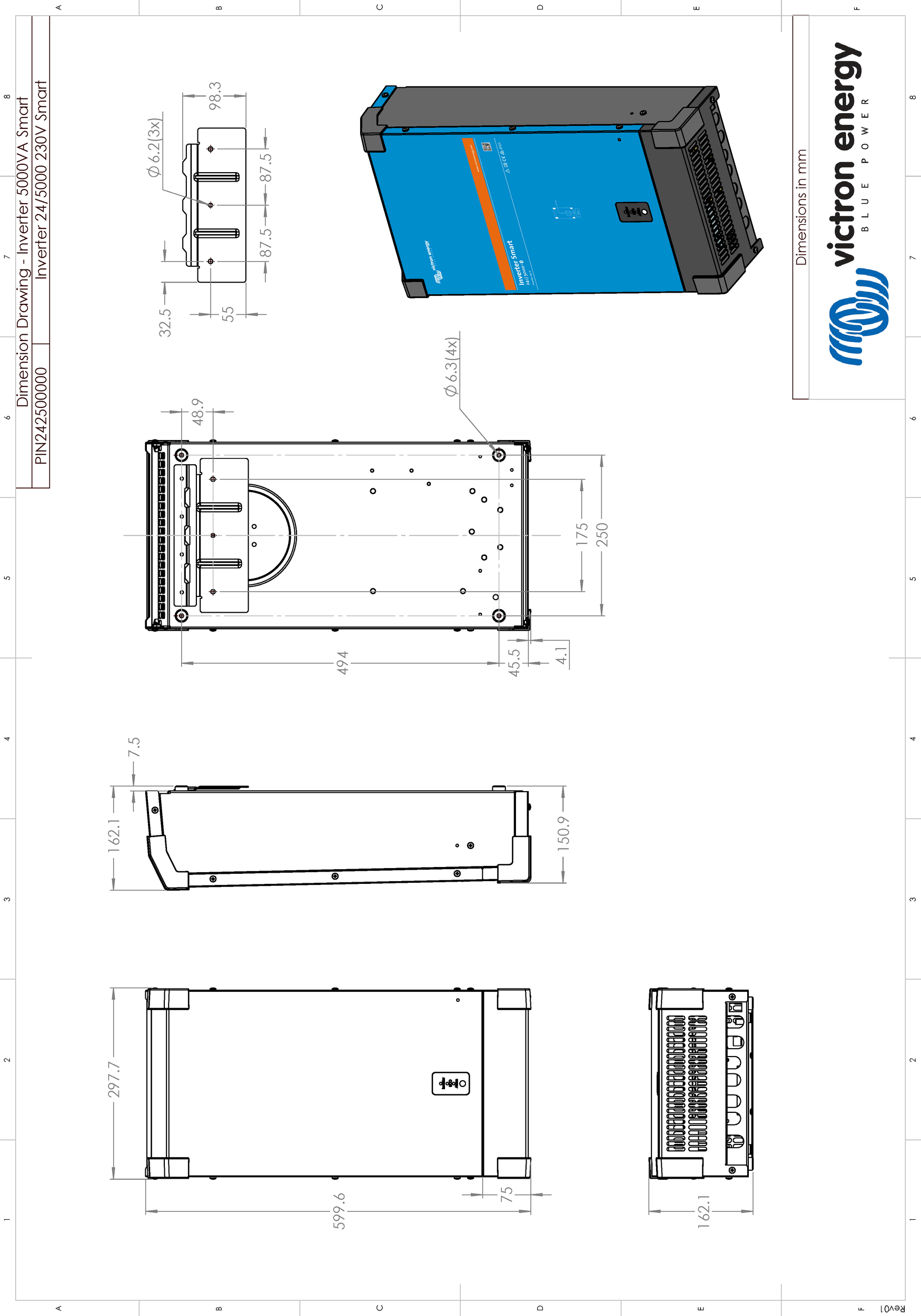

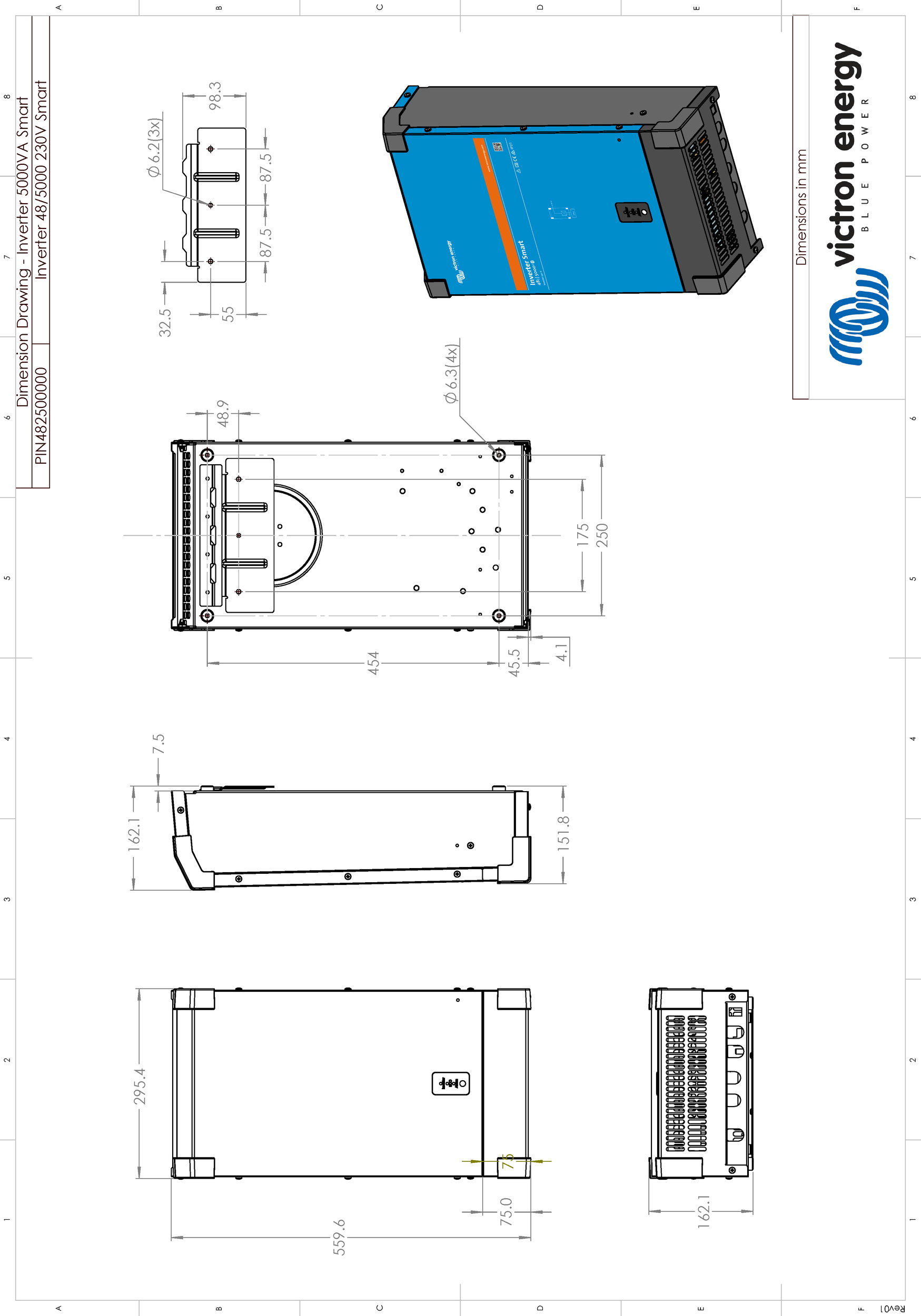

7.7. Dimensiuni model 5000 VA
![Phoenix_Inverter_24V-48V_5000VA_Smart.pdf](image/16618d3fe27c20.png)
![Inverter_Smart_48V_5000VA__zonder_Phoenix.pdf](image/16618d3fe49075.png)
