- 7.1. Descripción de las conexiones
- 7.2. Información de instalación de puesta a tierra flotante para modelos de 1600 VA y 2000 VA
- 7.3. Información de instalación de puesta a tierra flotante para modelos de 3000 VA y 5000 VA

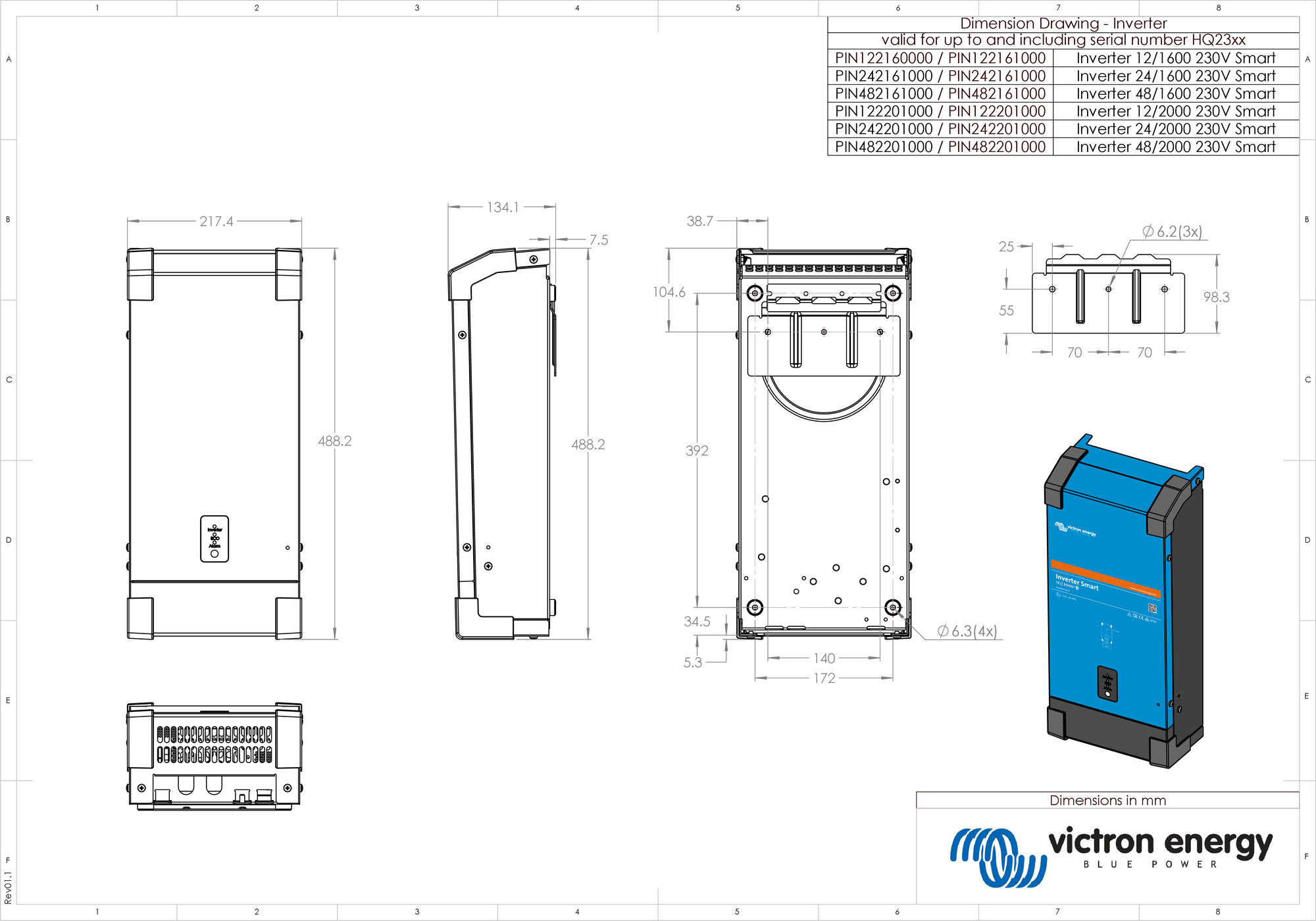

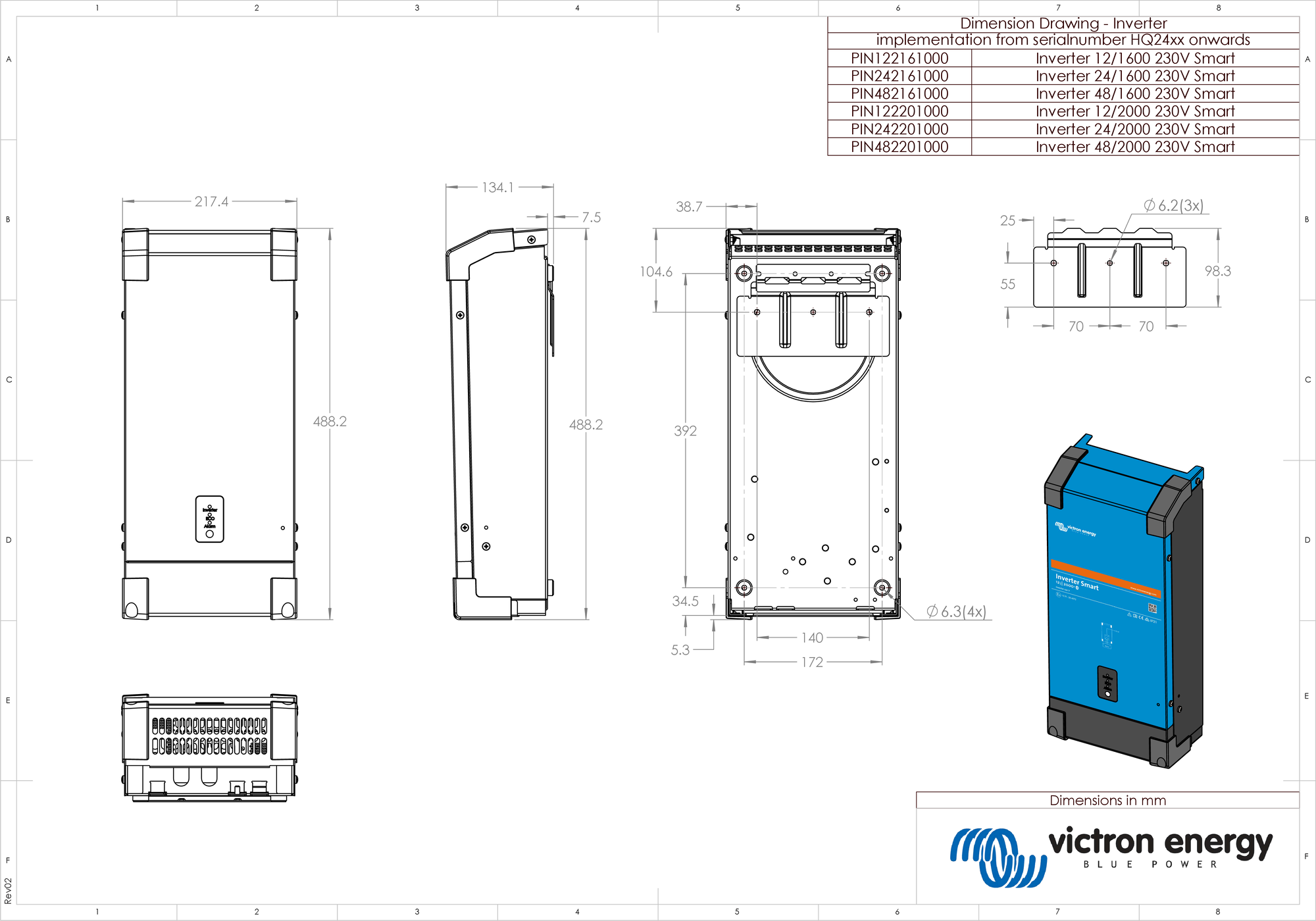

- 7.4. Dimensiones de los modelos de 1600 VA y 2000 VA

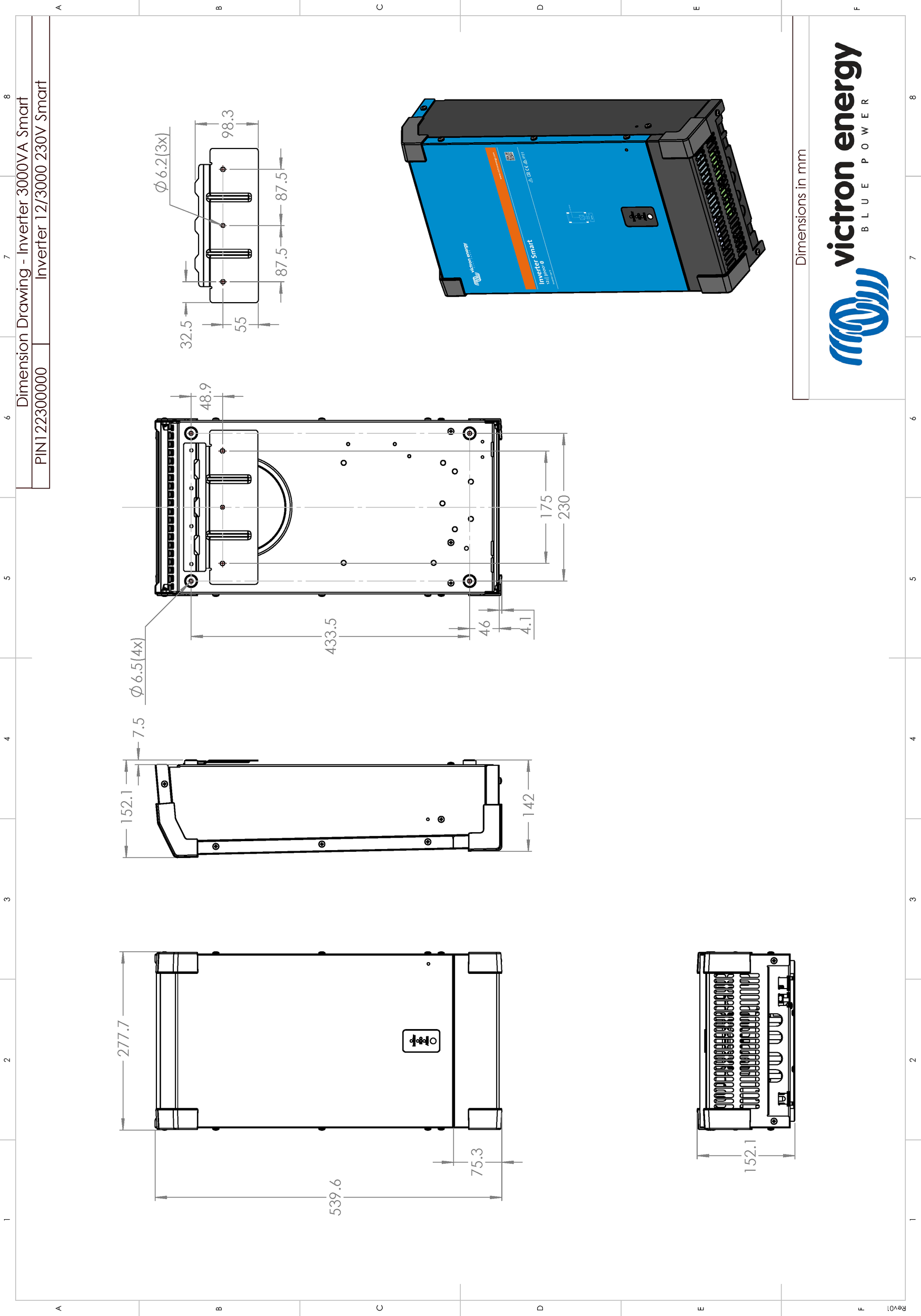

- 7.5. Dimensiones del modelo de 3000 VA (12 V)

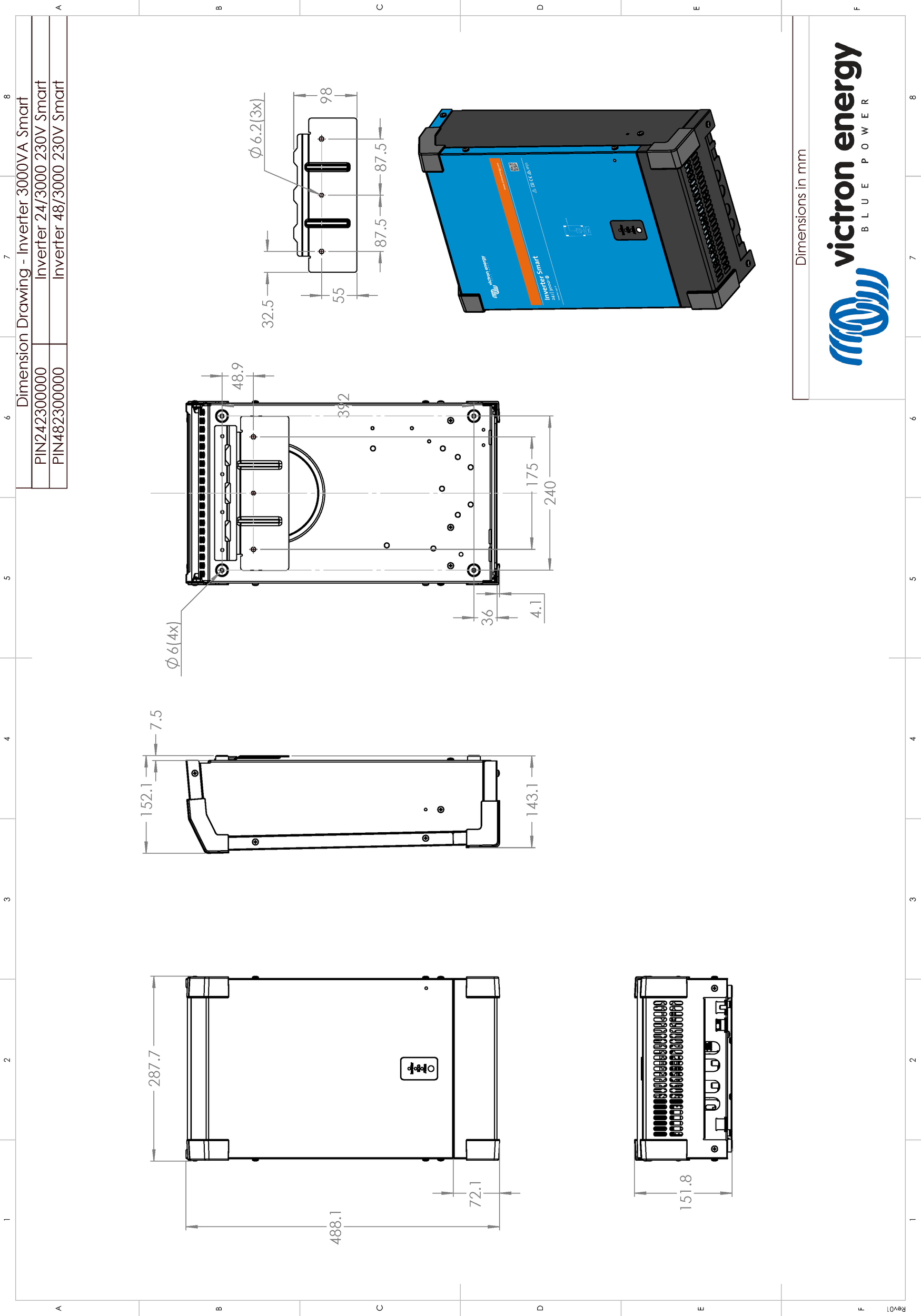

- 7.6. Dimensiones del modelo de 3000 VA (24 V,48 V)

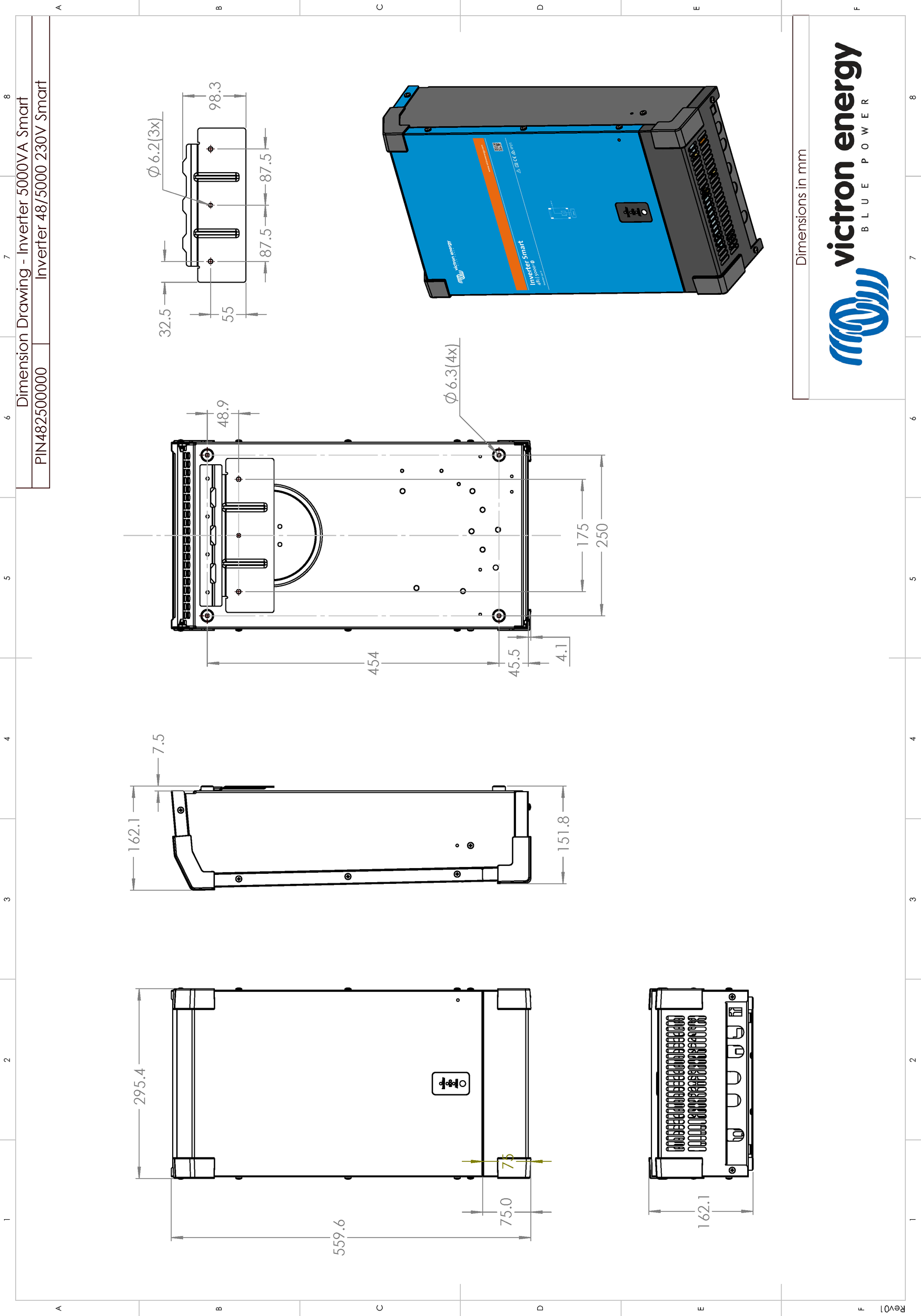

- 7.7. Dimensiones del modelo de 5000 VA

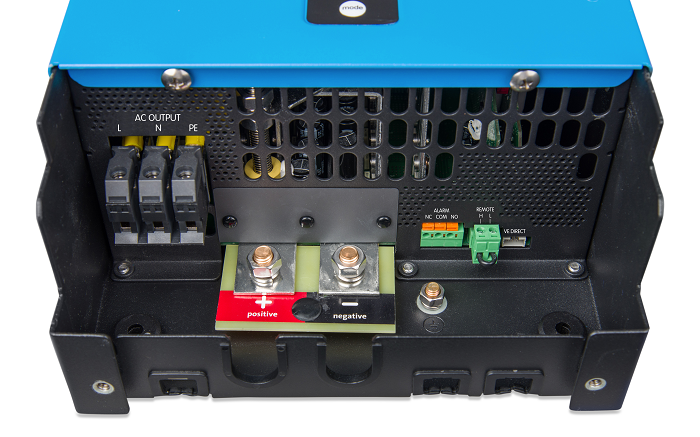

Conexiones modelo 1600 VA
Conexiones modelo 2000 VA
Conexiones modelo 3000 VA

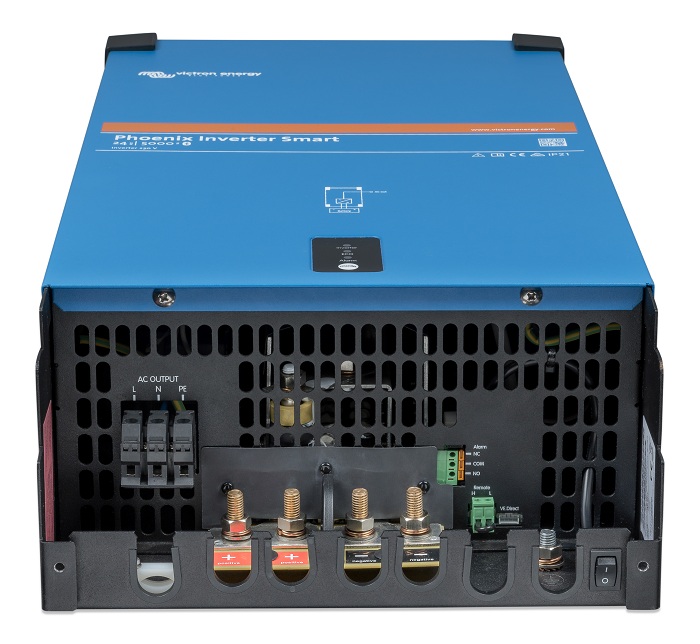

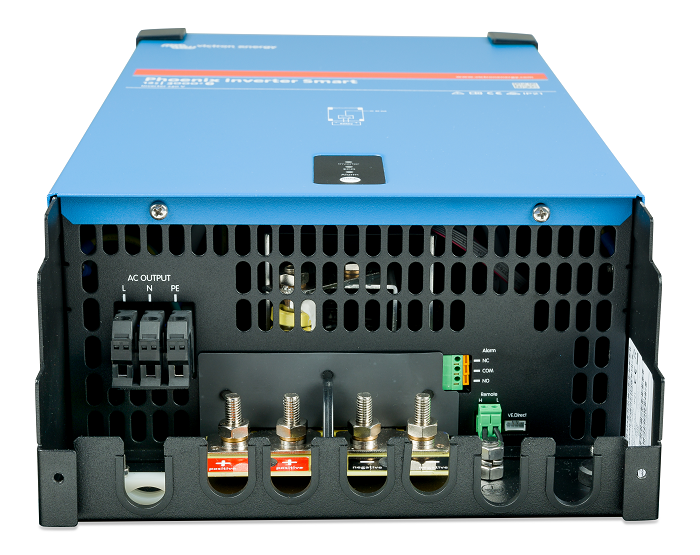

Conexiones modelo 5000 VA
# | Conector | Nombres de los terminales |
|---|---|---|
A | Salida CA | L (fase), N (neutro), PE (tierra) |
B | Batería | + (positivo), - (negativo) |
C | Alarma (relé programable) | NO, COM, NC |
D | Remoto | H, L |
E | VE.Direct | VE.Direct |

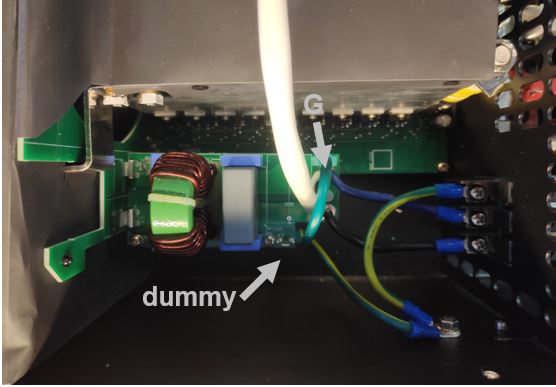

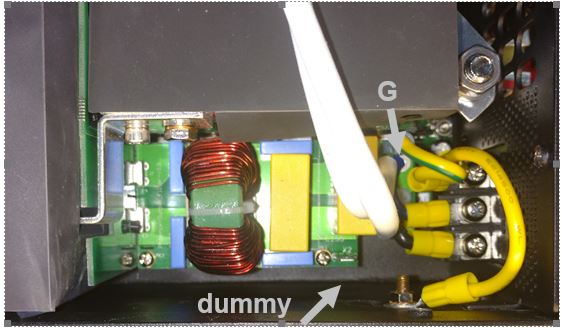

El cable de puesta a tierra “G“ conecta el neutro de salida a tierra. Debe reposicionarse en una conexión ficticia si se necesita una salida flotante.
Cuando se obtiene una salida flotante, la lectura de corriente sin carga puede mostrar una descompensación de en torno a 100 - 50 mA. Tenga también en cuenta que el GFCI (o RCCB) no funcionará correctamente.
El cable de puesta a tierra “G“ conecta el neutro de salida a tierra. Debe reposicionarse en una conexión ficticia si se necesita una salida flotante.
Cuando se obtiene una salida flotante, la lectura de corriente sin carga puede mostrar una descompensación de en torno a 100 - 150 mA. Tenga también en cuenta que el GFCI (o RCCB) no funcionará correctamente.
