7. Bilaga
7.1. Översikt anslutningar
![image_not_available.svg](image/16618d3fbefaf1.png)
Anslutningar 1 600 VA-modell
![Phoenix_Inverter_12V_2000VA_Smart__connections_.png](image/16618d3fc22a3b.png)

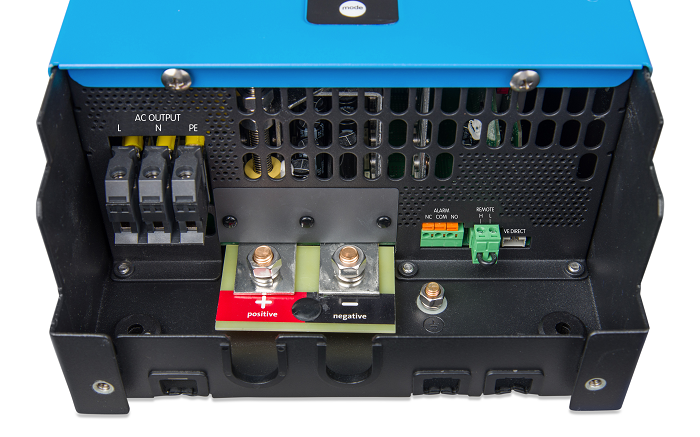

Anslutningar 2 000 VA-modell
![Phoenix_inverter_Smart_12-3000VA-13__conn_.png](image/16618d3fc4d903.png)

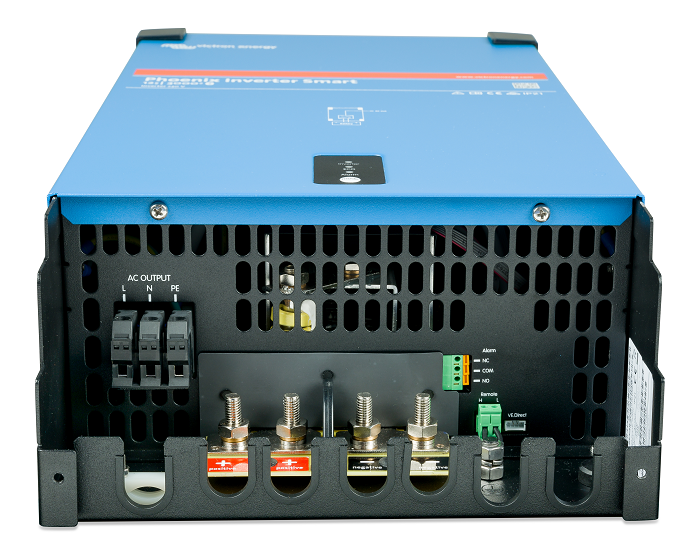

Anslutningar 3 000 VA-modell
![Phoenix_Inverter_Smart_24V_5000VA__bottom_conn_.png](image/16618d3fc7b208.png)

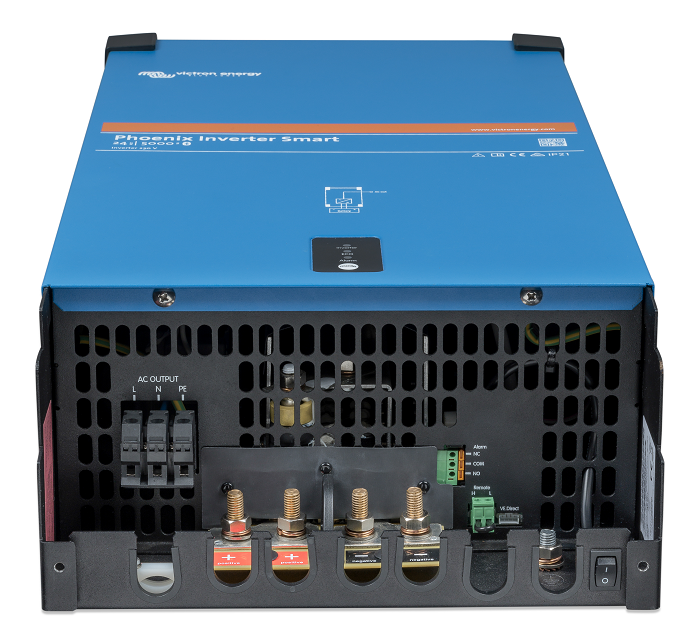

Anslutningar 5 000 VA-modell
# | Kontakt | Terminalnamn |
---|---|---|
A | AC-utgång | L (fas), N (neutral), PE (jord) |
B | Batteri | + (positiv), - (negativ) |
C | Larm (programmerbart relä) | NO, COM, NC |
D | Fjärrstyrd | H, L |
E | VE.Direct | VE.Direct |

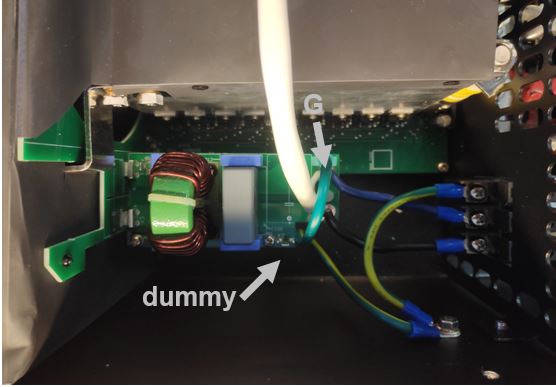

7.2. Installationsinformation flytande jord 1 600 VA och 2 000 VA-modeller
Jordkabel ”G” kopplar den neutrala utgången till jordningen. Den måste kopplas om till en ”dummy”-terminal om en flytande utgång krävs.
När en flytande utgång har upprättats kan strömavläsningen utan belastning visa avvikelser på runt 100-50 mA. Tänk även på att en GFCI (eller TCB) inte kommer att fungera ordentligt.
![Install_info_1600VA_2000VA.png](image/16618d3fd022f8.png)

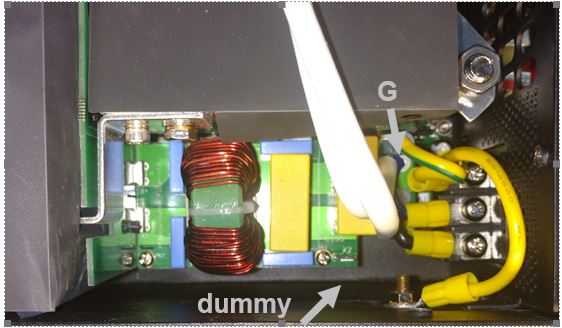

7.3. Installationsinformation flytande jord 3 000 VA och 5 000 VA-modeller
Jordkabel ”G” kopplar den neutrala utgången till jordningen. Den måste kopplas om till en ”dummy”-terminal om en flytande utgång krävs.
När en flytande utgång har upprättats kan strömavläsningen utan belastning visa avvikelser på runt 100-150 mA. Tänk även på att en GFCI (eller TCB) inte kommer att fungera ordentligt.
![Install_info_3000VA_000VA.png](image/16618d3fd0d315.png)

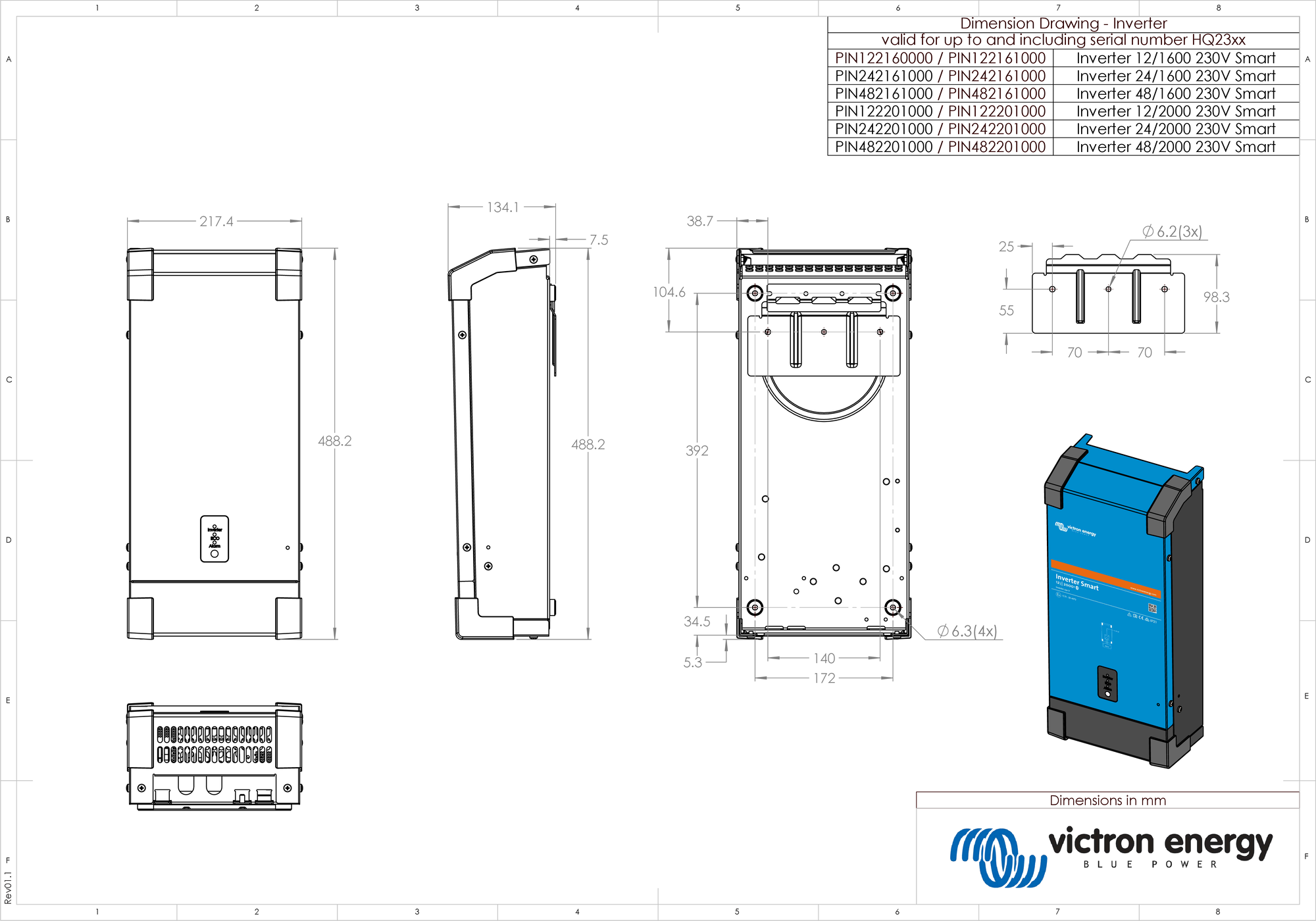

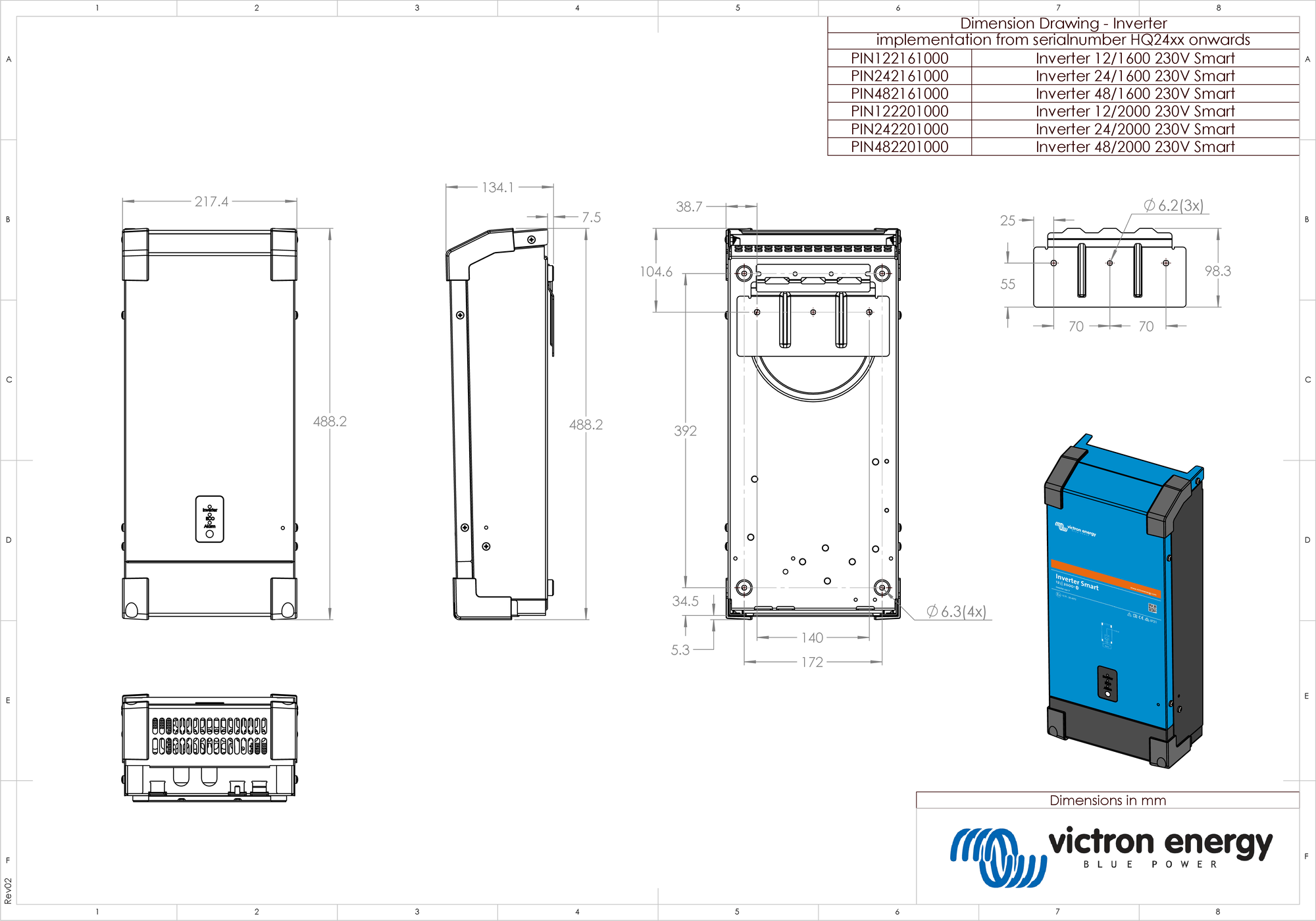

7.4. Dimensioner 1 600 VA och 2 000 VA-modell
![Inverter_Smart_1600VA___2000VA_onwards_SN_HQ24xx.pdf](image/16618d3fd98449.png)
![Inverter_Smart_1600VA___2000VA_till_and_included_SN_HQ23xx.pdf](image/16618d3fda0abd.png)

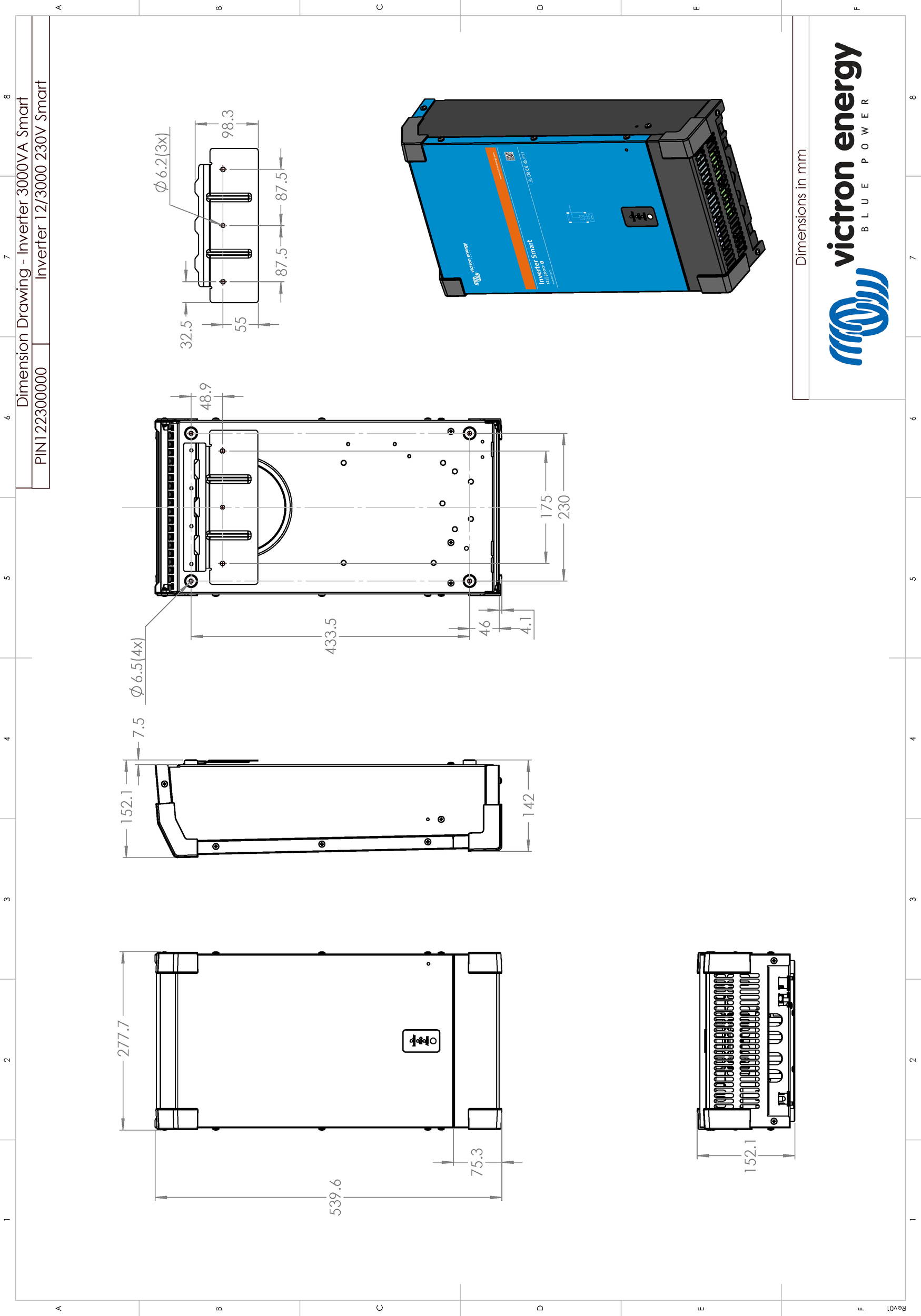

7.5. Dimensioner 3 000 VA-modell (12 V)
![Phoenix_Inverter_12V_3000VA_Smart.pdf](image/16618d3fdab959.png)

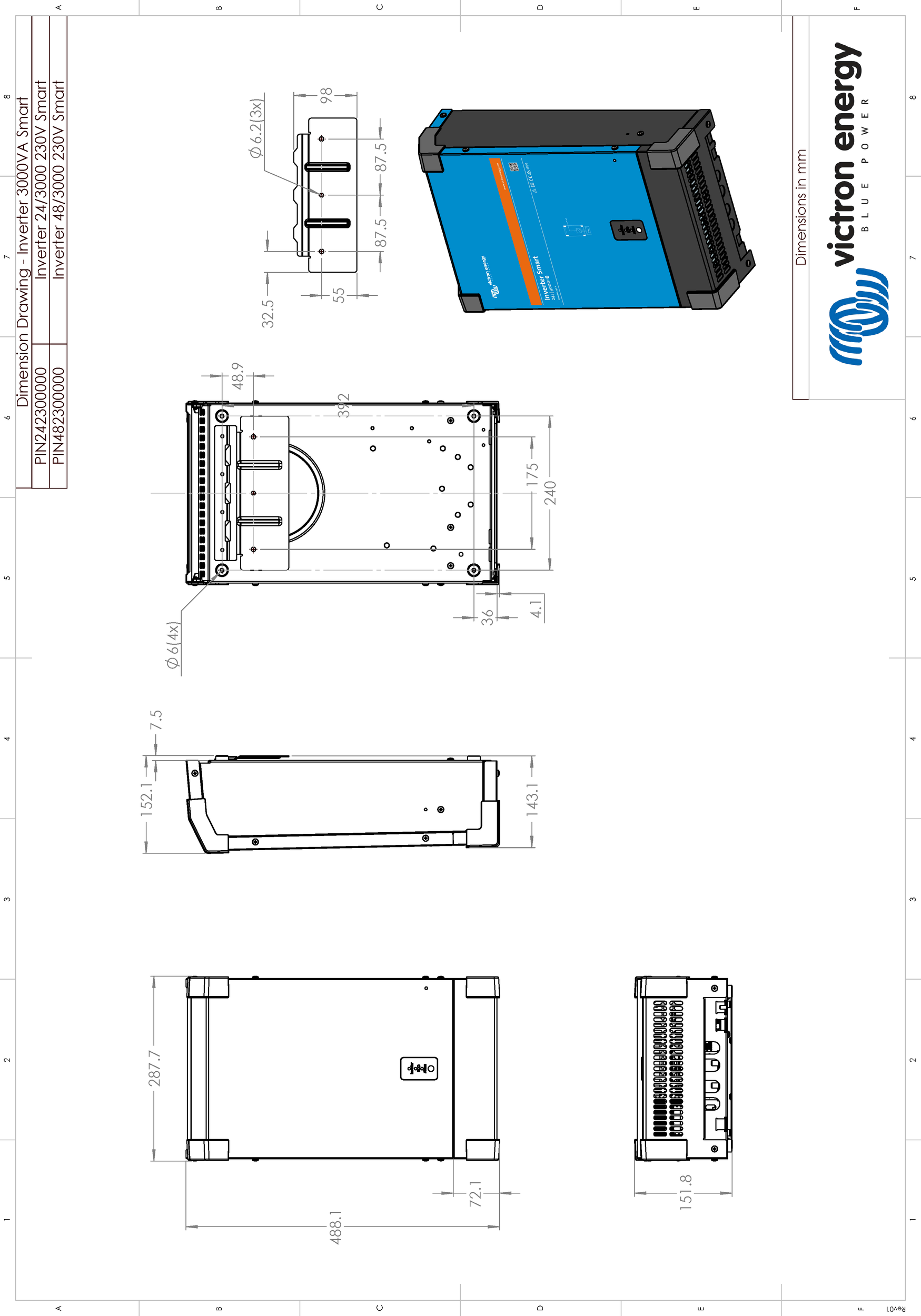

7.6. Dimensioner 3 000 VA-modell (24 V, 48 V)
![Phoenix_Inverter_24V-48V_3000VA_Smart.pdf](image/16618d3fdcd6fc.png)

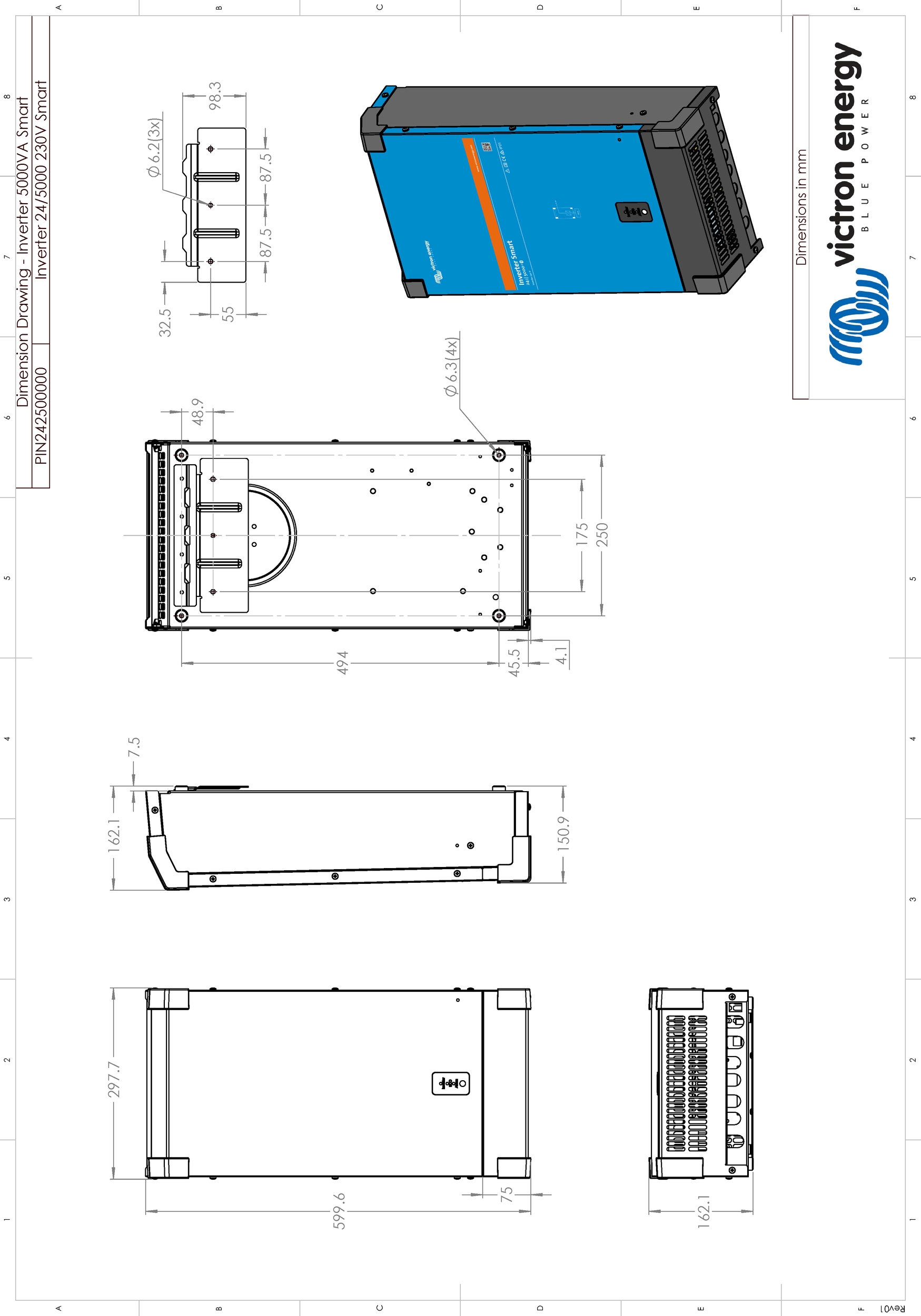

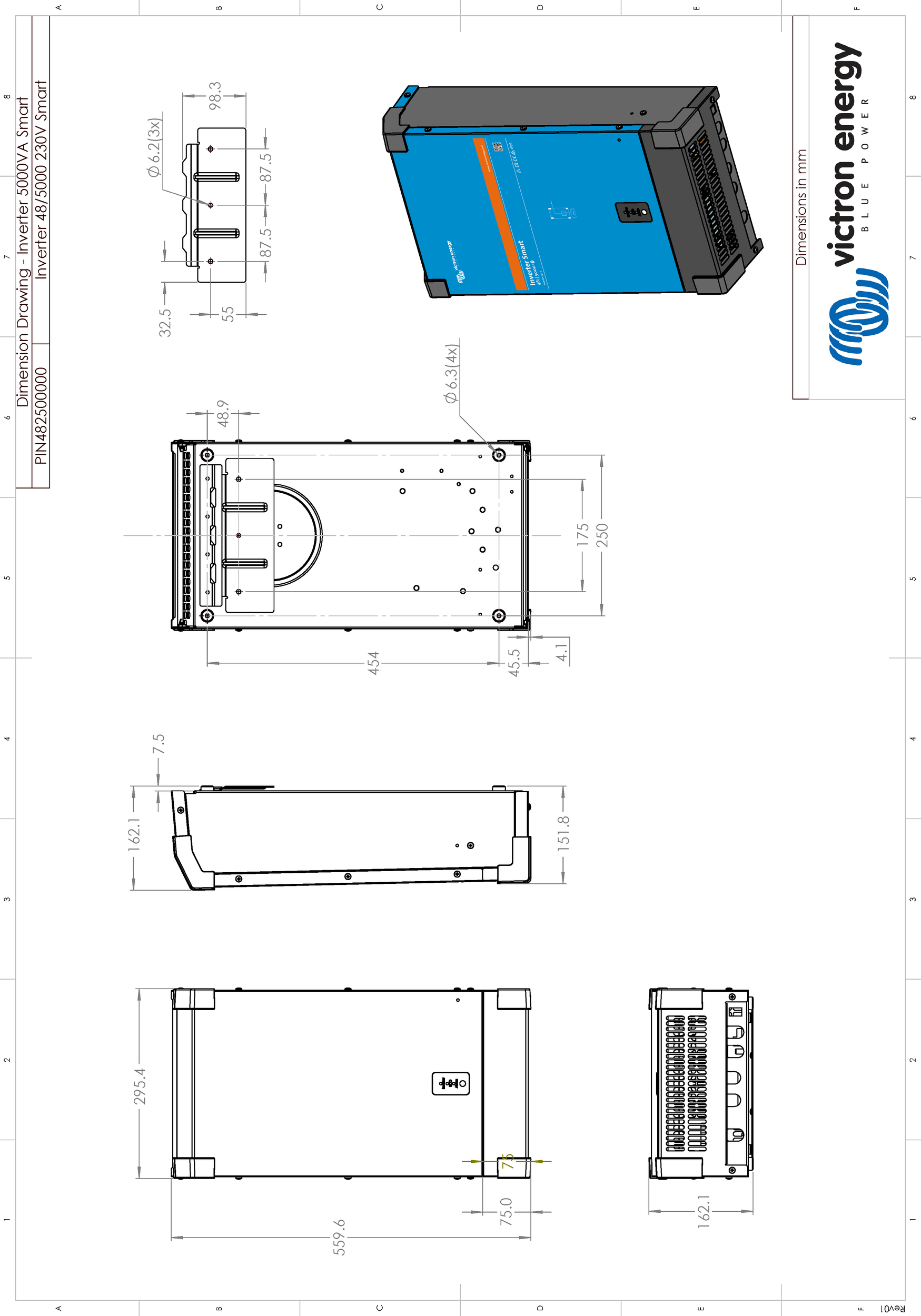

7.7. Dimensioner 5 000 VA-modell
![Phoenix_Inverter_24V-48V_5000VA_Smart.pdf](image/16618d3fe27c20.png)
![Inverter_Smart_48V_5000VA__zonder_Phoenix.pdf](image/16618d3fe49075.png)
