7. Bijlage
7.1. Overzicht aansluitingen
![image_not_available.svg](image/16618d3fbefaf1.png)
Aansluitingen 1600 VA-model
![Phoenix_Inverter_12V_2000VA_Smart__connections_.png](image/16618d3fc22a3b.png)

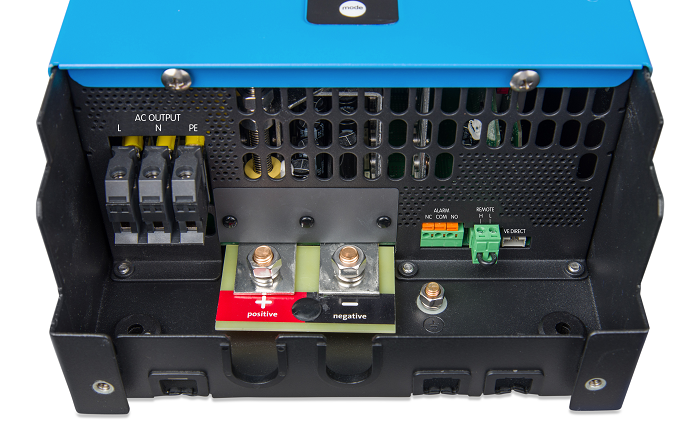

Aansluitingen 2000 VA-model
![Phoenix_inverter_Smart_12-3000VA-13__conn_.png](image/16618d3fc4d903.png)

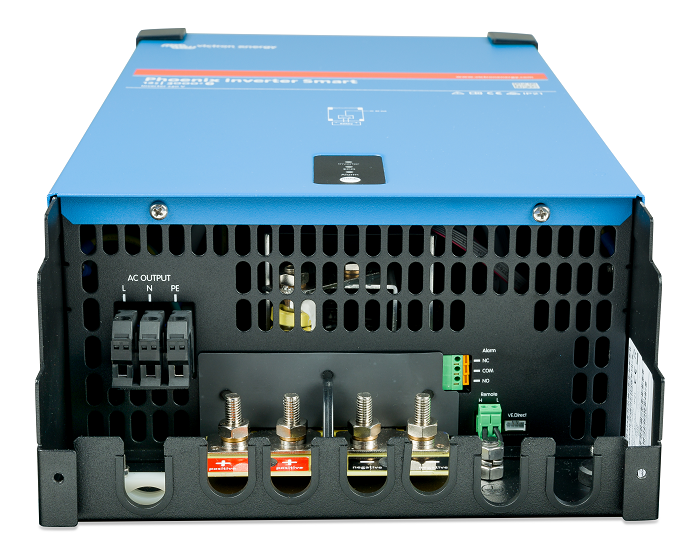

Aansluitingen 3000 VA-model
![Phoenix_Inverter_Smart_24V_5000VA__bottom_conn_.png](image/16618d3fc7b208.png)

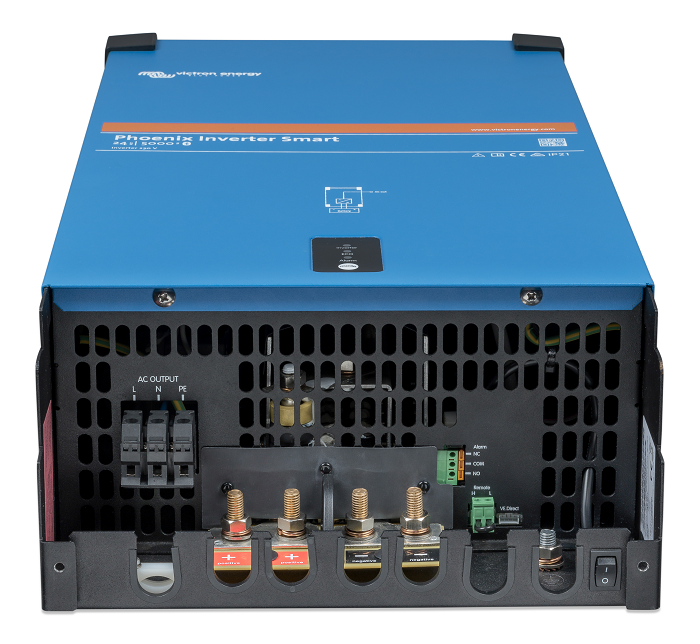

Aansluitingen 5000 VA-model
# | Connector | Namen aansluitklem |
---|---|---|
A | AC-uitgang | L (fase), N (nul) en PE (aarde). |
B | Accu | + (positief), - (negatief) |
C | Alarm (programmeerbare relais) | NO, COM, NC |
D | Op afstand | H, L |
E | VE.Direct | VE.Direct |
7.2. Installatie-informatie bufferaarde 1600 VA- en 2000 VA-modellen

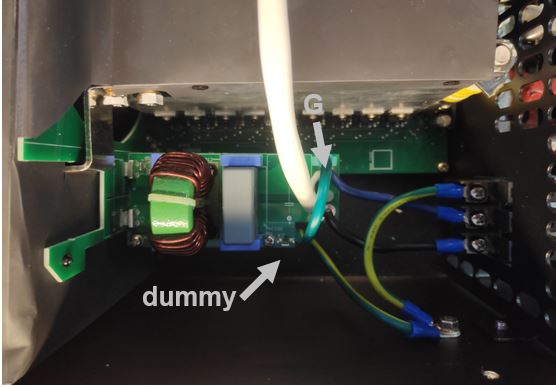

Aardingsdraad “G” verbindt de uitgangsnul met aarde. Het moet opnieuw worden gepositioneerd naar een “dummy”-aansluiting als een zwevende-uitgang vereist is.
Wanneer een zwevende uitgang wordt verkregen, kan de huidige uitlezing bij nullast een afwijking van ongeveer 100 - 50 mA laten zien. Pas ook op dat een GFCI (of RCCB) niet correct zal functioneren.
![Install_info_1600VA_2000VA.png](image/16618d3fd022f8.png)
7.3. Installatie-informatie bufferaarde 3000 VA- en 5000 VA-modellen
Aardingsdraad “G” verbindt de uitgangsnul met aarde. Het moet opnieuw worden gepositioneerd naar een “dummy”-aansluiting als eenzwevende-uitgang vereist is.
Wanneer een zwevende uitgang wordt verkregen, kan de huidige uitlezing bij nullast een afwijking van ongeveer 100 - 150 mA laten zien. Pas ook op dat een GFCI (of RCCB) niet correct zal functioneren.
![Install_info_3000VA_000VA.png](image/16618d3fd0d315.png)

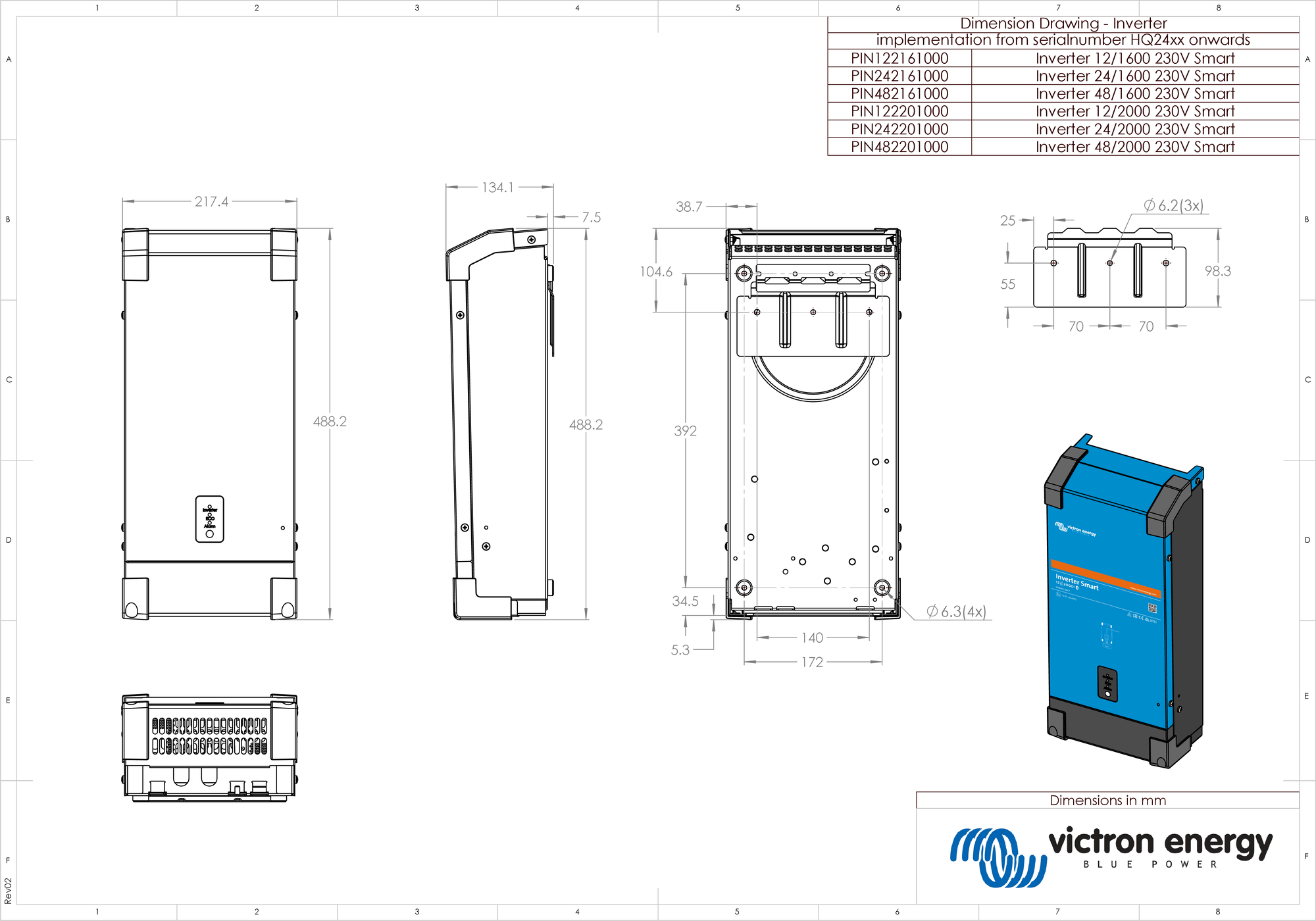

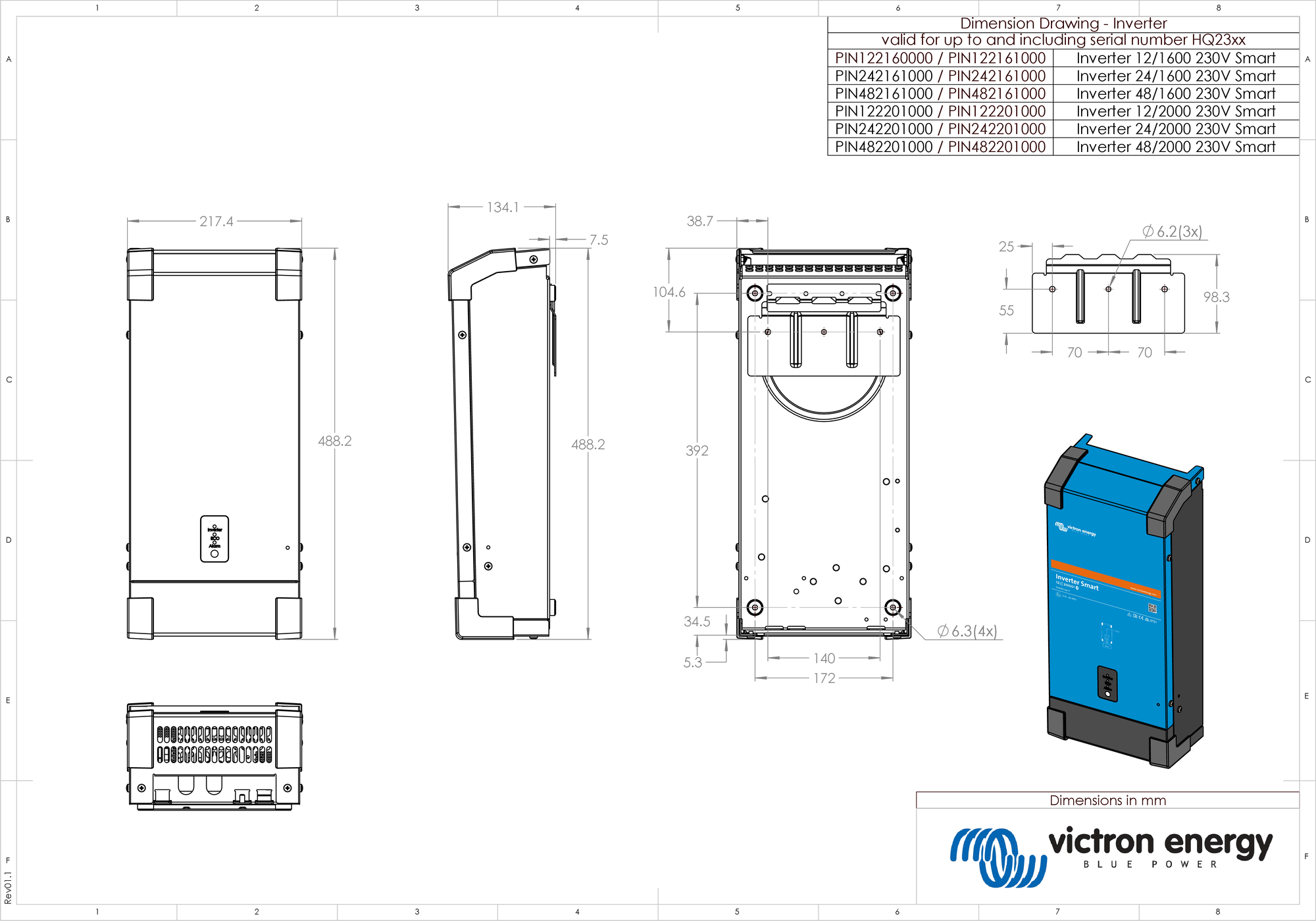

7.4. Afmetingen 1600 VA en 2000 VA-model
![Inverter_Smart_1600VA___2000VA_onwards_SN_HQ24xx.pdf](image/16618d3fd98449.png)
![Inverter_Smart_1600VA___2000VA_till_and_included_SN_HQ23xx.pdf](image/16618d3fda0abd.png)

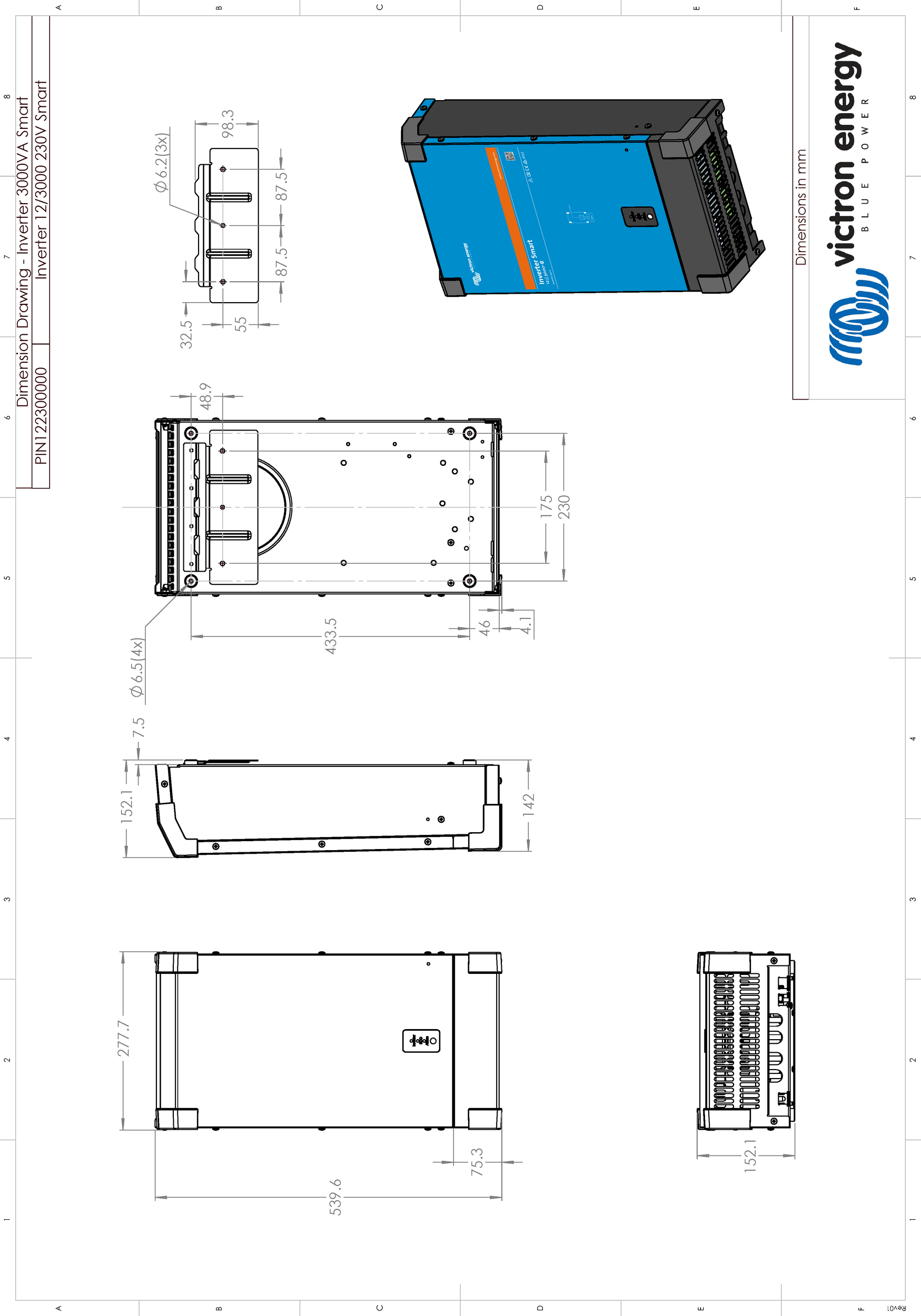

7.5. Afmetingen 3000 VA-model (12 V)
![Phoenix_Inverter_12V_3000VA_Smart.pdf](image/16618d3fdab959.png)

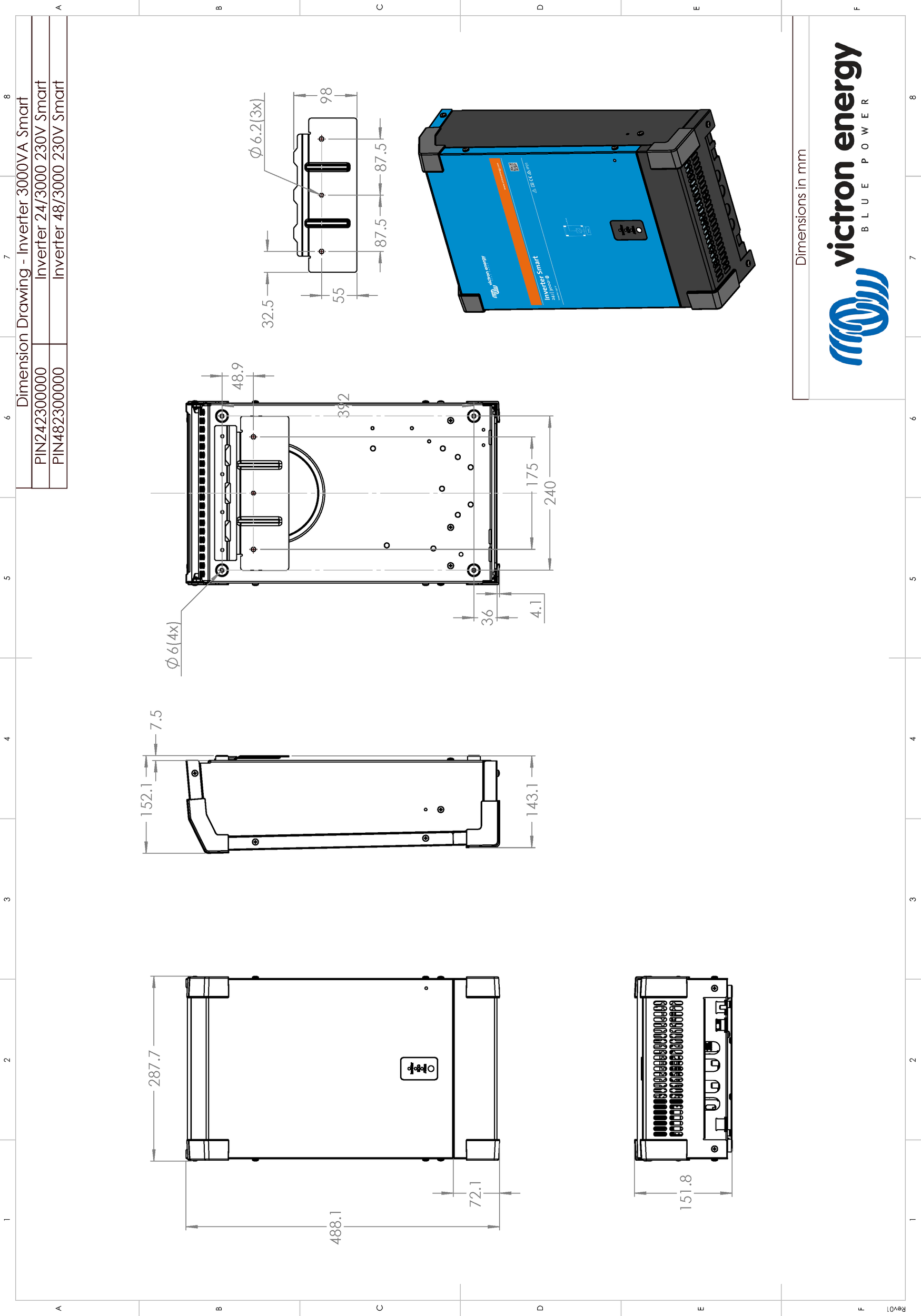

7.6. Afmetingen 3000 VA-model (24 V, 48 V)
![Phoenix_Inverter_24V-48V_3000VA_Smart.pdf](image/16618d3fdcd6fc.png)

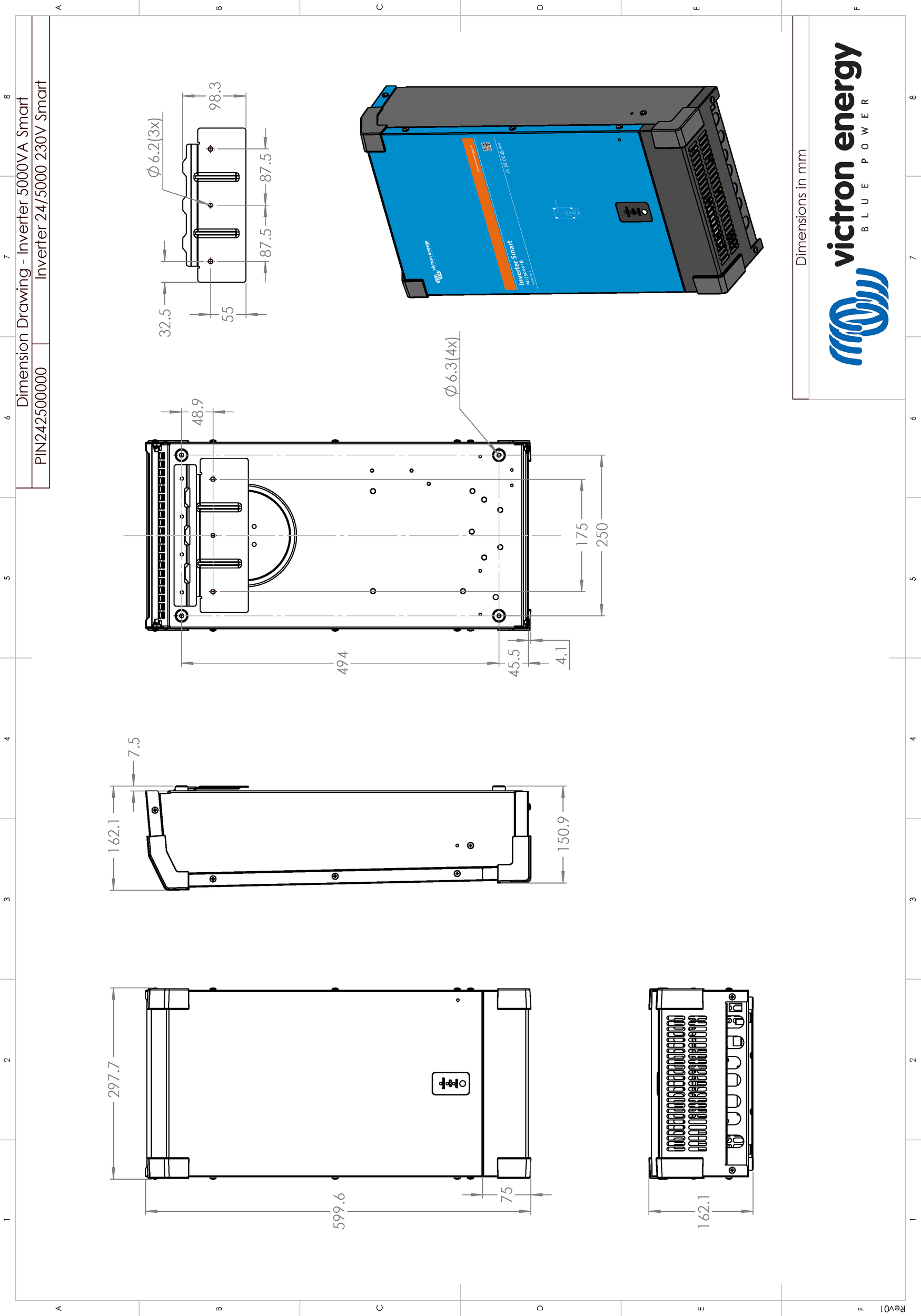

7.7. Afmetingen 5000 VA-model
![Phoenix_Inverter_24V-48V_5000VA_Smart.pdf](image/16618d3fe27c20.png)
![Inverter_Smart_48V_5000VA__zonder_Phoenix.pdf](image/16618d3fe49075.png)
