8. Apéndice
8.1. Procedimiento de carga inicial sin BMS
Si por alguna razón es necesario hacer el proceso de carga inicial sin un BMS, éste es el procedimiento. Este procedimiento es para cargar una batería solamente. Tenga en cuenta que no lo recomendamos porque es arriesgado y, en cualquier caso, solo debe realizarse bajo supervisión constante. Es necesario mantener abierta una sesión en VictronConnect para monitorizar las tensiones de las celdas en todo momento. Las tensiones de las celdas pueden subir muy rápido al aproximarse a la carga completa, de modo que la persona que esté supervisando el proceso puede tener que intervenir inmediatamente para evitar una situación de sobrecarga peligrosa de las celdas. Una celda nunca debe superar los 4 V.
Aviso
Cargar sin un BMS no es lo ideal. Es arriesgado y debe haber alguien supervisando el proceso en todo momento.
Ajustes del cargador recomendados cuando se realiza una carga inicial sin un BMS ADVERTENCIA: Use estos ajustes únicamente durante el proceso de carga inicial | ||||||
|---|---|---|---|---|---|---|
Modelo de batería | Corriente de carga máx. | Perfil de carga | Tensión de absorción | Tiempo de absorción | Tensión de flotación | Tensión de almacenamiento |
12,8 V - 60 Ah | 20 A | Litio, fijo | 13,8 V | 12 h | 14,2 V | 13,5 V |
12,8 V - 100 Ah | 30 A | Litio, fijo | 13,8 V | 12 h | 14,2 V | 13,5 V |
12,8 V - 160 Ah | 50 A | Litio, fijo | 13,8 V | 12 h | 14,2 V | 13,5 V |
12,8 V - 200 Ah | 60 A | Litio, fijo | 13,8 V | 12 h | 14,2 V | 13,5 V |
12,8 V - 300 Ah | 100 A | Litio, fijo | 13,8 V | 12 h | 14,2 V | 13,5 V |
25,6 V - 200 A 1) | 60 A | Litio, fijo | 27,0 V | 12 h | 27,6 V | 27,0 V |
1) Tenga en cuenta que los valores de tensión de absorción, flotación y almacenamiento de las baterías de 25,6 V difieren de los de las baterías de 12,8 V. No se duplican. Esto se debe al diferente número de celdas. | ||||||
Carga inicial sin usar un BMS
Procedimiento de carga:
Use un cargador de batería adecuado para baterías de litio, como el cargador Blue Smart.
Configure el perfil de carga del cargador según lo indicado en la tabla anterior.
El supervisor conecta la aplicación VictronConnect a la batería.
El supervisor controla las tensiones individuales de las celdas en todo momento.
El supervisor interrumpe inmediatamente el proceso de carga de la batería si la tensión de una celda de la batería supera los 4 voltios.
El proceso se ha completado cuando las tensiones de todas las celdas están entre 3,5 V y 3,6 V.
8.2. Procedimiento de reinicio del microcontrolador
Aviso
Solo será necesario llevar a cabo este procedimiento cuando la batería se haya descargado demasiado. Antes de abrir la batería, siga atentamente las siguientes instrucciones para determinar si el procedimiento es necesario. Use este procedimiento únicamente como último recurso, tras haber agotado todas las demás opciones de resolución de problemas.
Aviso
Este procedimiento supone abrir la cubierta de la batería y desconectar temporalmente el terminal positivo del circuito impreso interno de la batería. Solo lo pueden realizar distribuidores, vendedores, técnicos o usuarios profesionales de Victron Energy. Si tiene dudas sobre la realización de este procedimiento, consulte a su distribuidor o vendedor de Victron Energy.
Introducción y condiciones necesarias para realizar este procedimiento:
Cuando una batería se ha descargado demasiado, con tensiones en los terminales inferiores a 8 V o 16 V para baterías de 12 V o 24 V respectivamente, se necesita un proceso especial de recarga lenta para recuperarla. Este procedimiento se detalla en el capítulo Tensión muy baja en el terminal de la batería. Léalo detenidamente. Tras una descarga tan profunda, es posible que el microcontrolador no se encienda correctamente. Este capítulo explica cómo solucionar esto reiniciando el microcontrolador. Antes de abrir la batería, siga atentamente las siguientes instrucciones para asegurarse de que el procedimiento es necesario.
Tenga en cuenta que las baterías nunca llegarán a descargarse hasta ese nivel si están bien instaladas y se manejan correctamente. Asegúrese de averiguar por qué ha ocurrido y corrija la instalación o la operación del sistema como corresponda.
Por último, le informamos de que este capítulo pretende ayudar a los instaladores y usuarios técnicamente cualificados a recuperar una batería de un estado de descarga excesivo a nivel local, en situaciones en las que no resultaría práctico trasladar la batería. Si no se siente cómodo realizando este procedimiento usted mismo, póngase en contacto con algún punto de asistencia o centro de reparaciones de Victron; estarán encantados de hacerlo por usted. Y, de nuevo, tenga en cuenta que si tensión de la celda ha bajado a un nivel inferior a 2 V, el daño ya se ha producido. En el mejor de los casos, la capacidad de la batería se habrá reducido notoriamente; en el peor de los casos, será necesario cambiarla.
Cómo reconocer un microcontrolador atascado
En primer lugar, compruebe que el sistema está dentro de los parámetros operativos:
La temperatura de la batería tiene que ser superior al valor de corte por baja temperatura (por defecto, 5 °C o 41 °F).
La batería ha de estar cargada y su tensión debe ser superior a 13 V (26 V).
Los cables BMS entre la batería y el BMS deben estar conectados y en buenas condiciones operativas.
Ahora, compruebe que el BMS sigue enviando señales de desconexión a las cargas y los cargadores. Esta tabla muestra cómo hacer esto con todos los BMS disponibles:
El BMS no permite que las cargas ni los cargadores funcionen cuando: | |
|---|---|
SmallBMS | El LED azul “Carga encendida” está apagado y el LED rojo “Protección de exceso de tensión o temperatura” está encendido. |
VE.Bus BMS | El LED rojo está encendido, el LED azul está apagado y el LED MultiPlus/Quattro está encendido. |
Lynx Smart BMS | En VictronConnect (o la pestaña IO de un dispositivo GX) los parámetros de “Permitir la carga” y “Permitir la descarga” están deshabilitados. |
Smart BMS CL 12/100 | Los LED amarillo y naranja están apagados. |
Smart BMS 12/200 | Los LED amarillo y naranja están apagados. |
BMS 12/200 | Los LED “carga” y “salida encendida” están apagados |

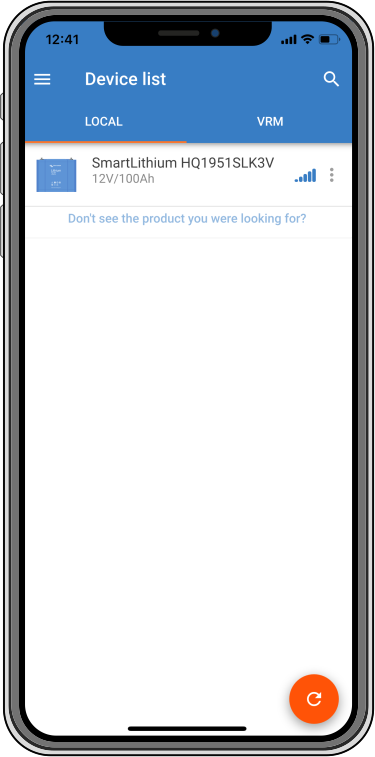

Por último, compruebe que la batería no aparece en la lista de dispositivos VictronConnect. Si la batería aparece, el microcontrolador está funcionando con normalidad y no hace falta apagar y volver a encender.

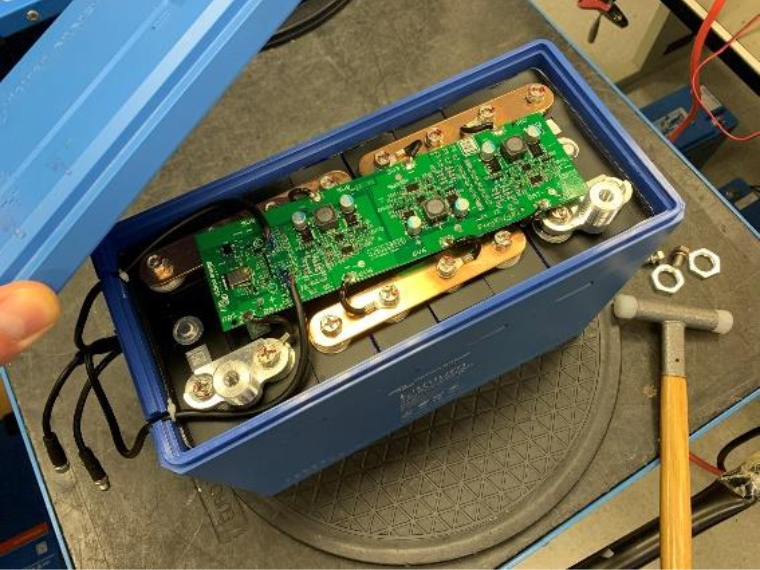

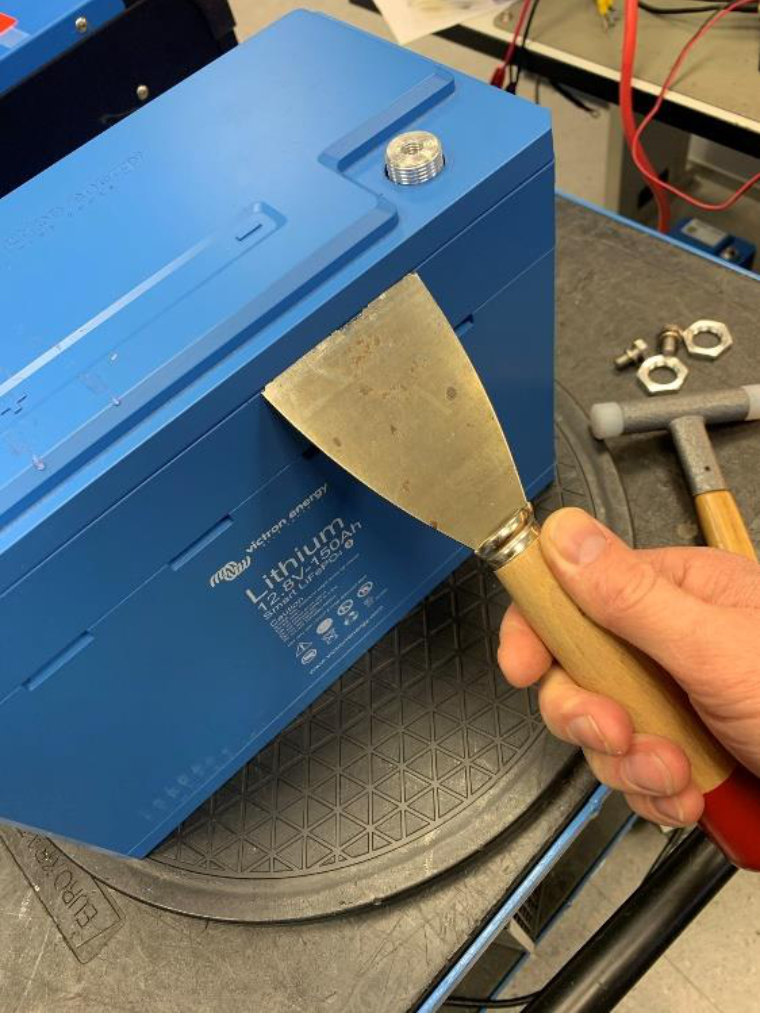

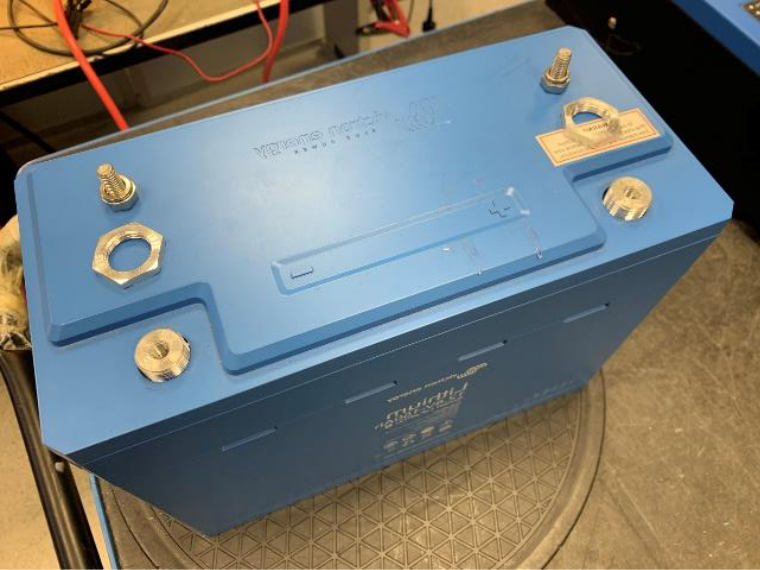

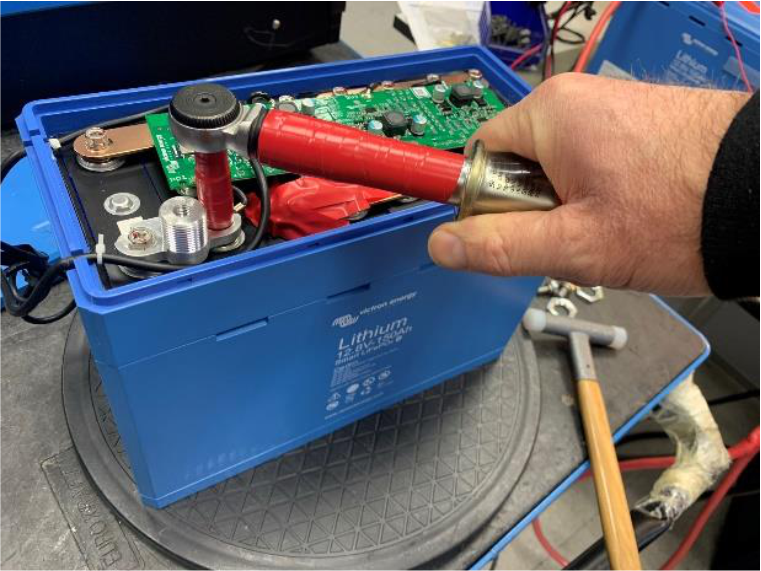

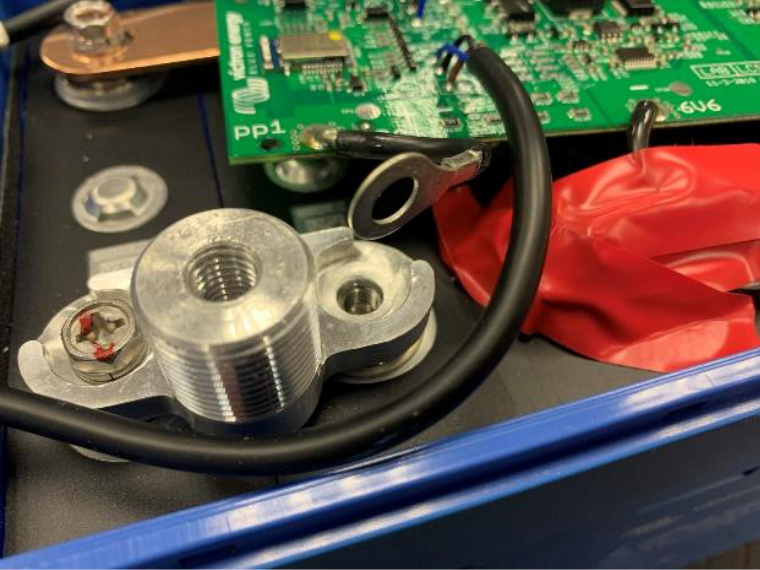

Procedimiento de reinicio del microcontrolador:
Aviso
Al abrir la batería quedarán expuestas tensiones de 12 VCC (o 24 VCC) que no se pueden aislar.
Utilice siempre herramientas aisladas cuando trabaje con las baterías.
Evite cortocircuitos entre los polos de la batería, los polos de las celdas de la batería, los embarrados las celdas y el circuito impreso interno. No hay protección con fusibles.
1 |
| Herramientas necesarias:
| |
2 |  |
| |
3 |  |
| |
4 |  |
| |
5 |  |

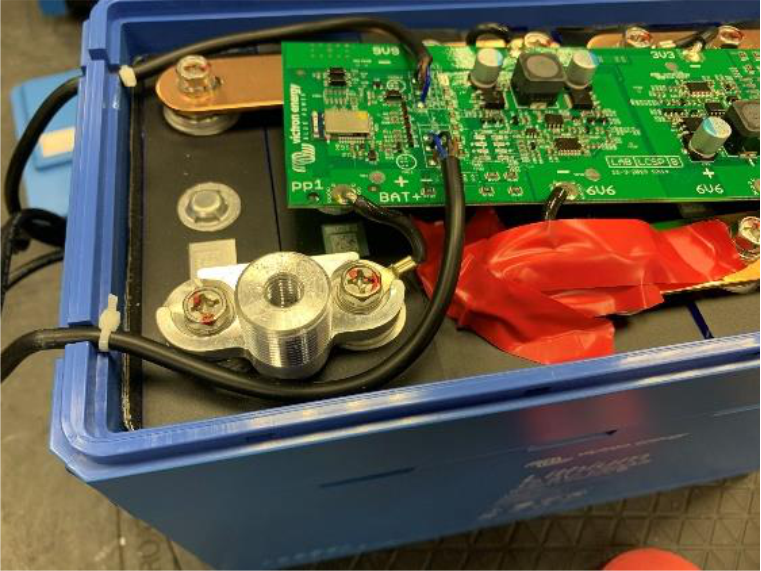

AvisoLa cinta aislante es una medida de precaución para impedir un posible cortocircuito entre el terminal positivo de la batería y el negativo del embarrado. | |
6 |  |
| |
7 |  |
| |
8 | |
| |
9 | |
| |
10 |  |
Si el BMS da permiso a las cargas y a los cargadores, el procedimiento ha funcionado. * Tenga en cuenta que si no aparece la batería en la lista de dispositivos, es posible que el Bluetooth se haya deshabilitado. Véase el capítulo Problemas de VictronConnect para más información. |
8.3. Equilibrado de celdas
Por qué es necesario el equilibrado de celdas
Aunque se seleccionan con gran cuidado durante el proceso de producción, las celdas de una batería no son totalmente idénticas. Por lo tanto, al realizar un ciclo, algunas celdas se cargarán o descargarán antes que otras. Estas diferencias aumentarán con el tiempo si las celdas no se equilibran regularmente.
La corriente que pasa a través de una celda de litio cuando está completamente cargada es casi nula. Las celdas retrasadas no se cargarán más a no ser que reciban “ayuda” de la electrónica del equilibrado de celdas.
Cómo funciona el equilibrado de celdas
La batería tiene equilibrado de celdas “activo” y “pasivo” integrado. Así se garantiza que todas las celdas estén equilibradas. Se hace un seguimiento de la tensión de cada celda y, si hace falta, se mueve energía de la celda o celdas con la tensión más alta a las celdas con la tensión más baja. Este proceso se prolongará hasta que la diferencia de tensión entre las celdas sea inferior a 0,01 V.
Cuándo se produce el equilibrado de celdas
El equilibrado de celdas “activo” empieza cuando la primera celda llega a 3,3 V, o menos para celdas muy desequilibradas.
El proceso de equilibrado de celdas “pasivo” empieza cuando las tensiones de las celdas son de 3,50 V. Esto solo puede suceder durante el estado de carga de absorción, ya que durante esta fase, la tensión de carga (14,2 V o 28,4 V) es lo suficientemente alta para que las celdas alcancen una tensión lo bastante elevada para que puedan corregirse las diferencias más pequeñas entre celdas.
El proceso de equilibrado de celdas está llegando al final cuando todas las celdas han alcanzado una tensión de 3,55 V y la corriente de carga es inferior a 1,5 A. El reequilibrado se ha completado cuando la corriente de carga ha caído aún más.
Cómo asegurarse de que la batería permanece equilibrada
Se recomienda un periodo de absorción fijo de 2 horas para baterías de litio, de modo que haya tiempo suficiente para que se produzca el equilibrado de celdas. Es importante cargar la batería por completo regularmente. De este modo la batería pasará el tiempo suficiente en fase de absorción. Una carga completa una vez al mes debería ser suficiente. Sin embargo, hay algunas aplicaciones en las que las celdas de la batería se desequilibrarán más rápido de lo normal. Por ejemplo, si el sistema tiene un uso más intensivo o si la bancada de baterías está compuesta por varias baterías en serie. Para garantizar que la batería está bien equilibrada, se requiere una carga completa semanal para:
Sistemas con una bancada de baterías compuesta por baterías conectadas en serie
Sistemas que se cargan/descargan cada día o varias veces a la semana.
Sistemas con altas corrientes de descarga.
Sistemas con periodos de carga cortos o tensiones de carga bajas
No es posible acelerar el proceso de equilibrado de celdas
Tenga en cuenta que una tensión de carga mayor no acelerará el proceso de equilibrado de celdas. Las celdas se cargan a través de la corriente, no de la tensión. Proporcionar corriente a una celda hará que la tensión aumente con el tiempo, pero se trata de un proceso fijo y aplicar más tensión no lo acelerará. Además, la velocidad de equilibrado viene determinada por la corriente máxima nominal (1,8 A) de los circuitos de equilibrado activo y pasivo.
Cómo monitorizar el estado de equilibrado de las celdas
Puede usar la aplicación VictronConnect para monitorizar el estado de equilibrio de la batería. La aplicación indicará cuatro estados de equilibrado:
|
Información sobre el equilibrado de celdas. De izquierda a derecha: desconocido, equilibrando, equilibrado y desequilibrio |
Sugerencia
Para una información más detallada sobre estos cuatro estados, pulse sobre el
texto informativo que se encuentra debajo del listado de estados de la celda y se abrirá una ventana emergente con una explicación de cada estado.
La aplicación también indica el número de días transcurridos desde la última carga completa de la batería. Si la última carga completa se hizo hace más de 30 días, aparecerá el estado “desconocido”. Esto significa que la batería no ha recibido la carga mensual recomendada.
