Manual för Lithium Battery Smart

Om, av någon anledning, den initiala laddningsprocessen måste utföras utan ett BMS ska du göra så här. Den här processen är endast för laddning av ett enskilt batteri. Observera att detta inte är något vi rekommenderar eftersom processen kan vara riskfylld. Processen får endast utföras under konstant övervakning. En konstant VictronConnect-session måste vara öppen för att övervaka cellspänningarna hela tiden. Cellspänningarna kan stiga väldigt snabbt när de uppnår fullladdning så personen som övervakar kan behöva ingrip omedelbart för att förhindra en farlig cellöverspänning. En cell får aldrig överstiga 4 V.

Initial laddning utan BMS

Laddningsprocess:

Introduktion och när processen ska utföras:

Efter att ett batteri har laddats ur för djupt, med terminalspänningarna under 8 V eller 16 V för 12 V-batterier respektive 24 V-batterier, krävs en extra långsam återladdningsprocess för att återställa batteriet. Den här processen beskrivs i detalj i avsnittet Batteri - väldigt låg terminalspänning. Läs det noggrant. Efter en sådan djup urladdning kan det hända att mikrokontrollern inte förses med ström korrekt. Det här avsnittet förklara hur det kan åtgärdas genom att starta om mikrokontrollern. Läs instruktionerna nedan noggrant innan du öppnar batteriet för att säkerställa om det överhuvudtaget är nödvändigt att utföra processen.

Observera att när batterierna är korrekt installerade och använda kommer de aldrig att laddas ur till den nivån. Säkerställ att du förstår varför det hände och ändra därefter installation och/eller drift av systemet.

Informationen i detta avsnitt har lagts till med avsikten att hjälpa installatörer och tekniskt kvalificerade användare att återställa batteriet efter en för djup urladdning på plats, utan att behöva skicka iväg batteriet på reparation. Om du känner dig obekväm med att utföra processen själv ska du kontakta ett Victronanslutet service- eller reparationscentrum som gladeligen gör den åt dig. Och återigen, kom ihåg att när cellspänningarna sjunker under 2 v har skadan redan skett. I bästa fall, kommer dess användbara kapacitet att ha minskat. I värsta fall måste batteriet bytas ut.

Hur man känner igen en mikrokontroller som har fastnat:

Säkerställ först att systemet håller sig inom driftparametrarna:

Kontrollera att BMS fortfarande signalerar belastning och laddare som ska stängas av. Den här tabellen förklarar hur du gör det med alla tillgängliga BMS-er.

Kontrollera slutligen att batteriet inte visas i enhetslistan i VictronConnect. Om batteriet visas betyder det att mikrokontrollern fungerar normalt och en effektcykling krävs inte.

Omstartsprocess för mikrokontroller:

1		Verktyg som krävs: Nylon- eller gummihammare Skrapa, mejsel eller en spårskruvmejsel Isolerad momentnyckel M10 (eltejp kan användas för att isolera hylsan och delar av nyckeln). Eltejp

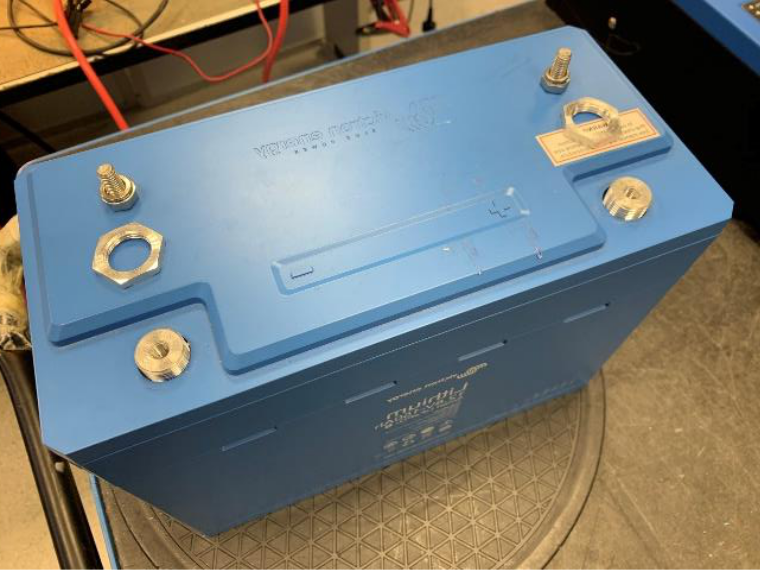

2		Ta bort batteripolkablarna. Ta bort polens muttrar.

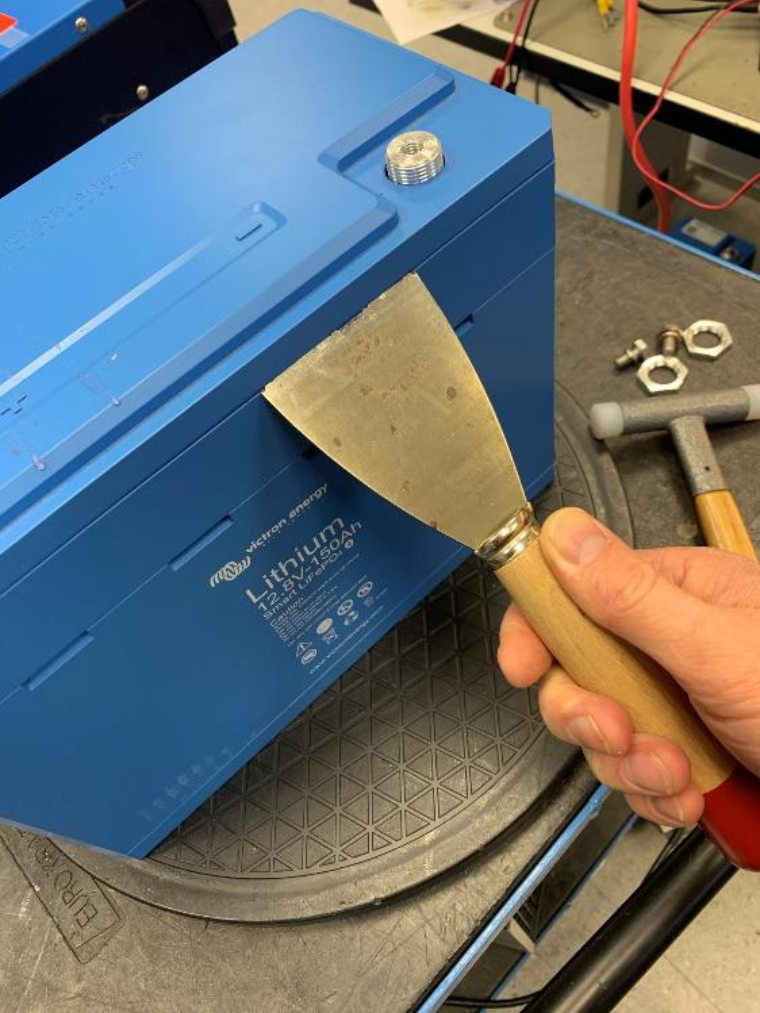

3		Lossa eller bryt försiktigt loss locket. Detta kan göras med en skrapa, spårskruvmejsel eller en mejsel. När den knäcker till lossnar den. Fortsätt ytterligare lite tills locket är helt löst.

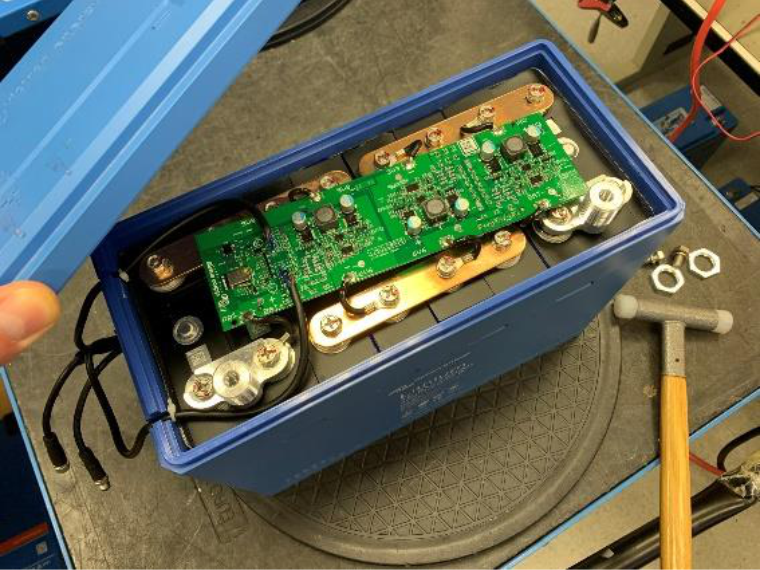

4		Ta bort skyddet på ovansidan.

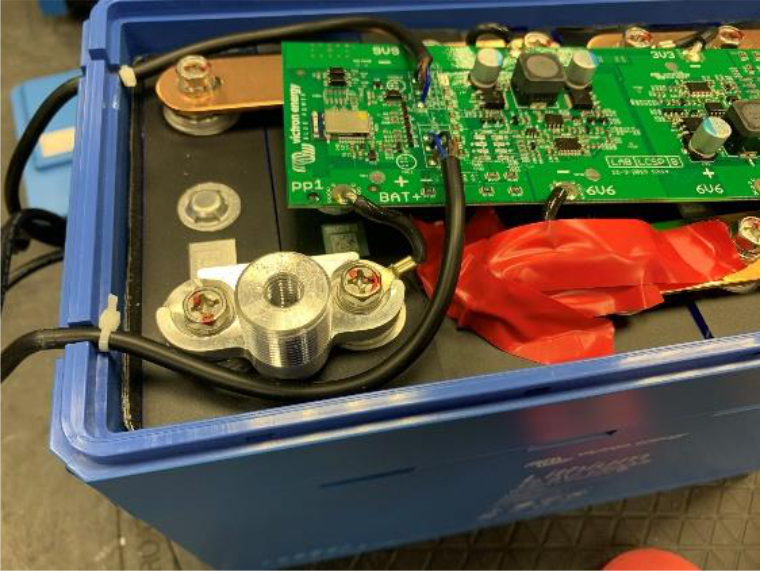

5		Isolera den negativa strömskensterminalen som är belägen bredvid den positiva batteripolen. Gör det genom att täcka strömskenan med eltejp. Se den röda tejpen på bilden till vänster. Obs! Eltejpen är en säkerhetsåtgärd för att förhindra en eventuell kortslutning mellan den positiva batteripolen och den negativ strömskenan.

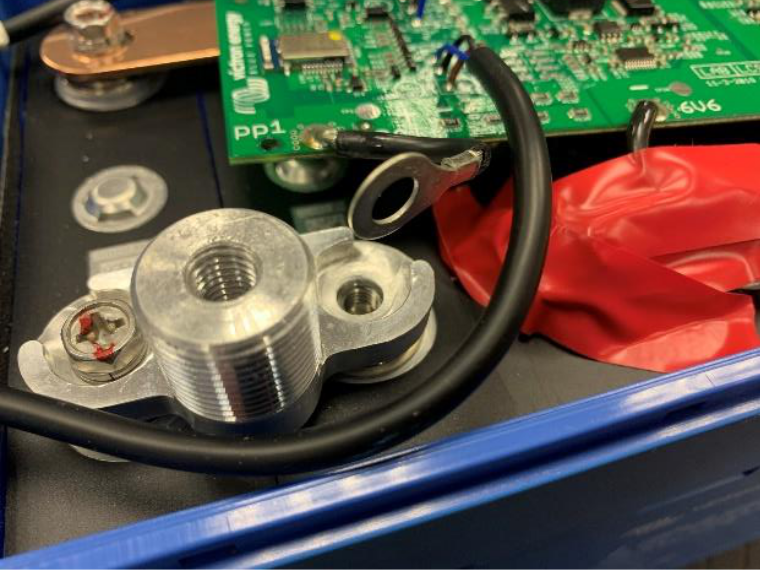

6		Lossa och ta bort bultarna som håller fast kabelskon på det positiva kretskortet.
7		Lämna kabelskon bortkopplad i några sekunder.

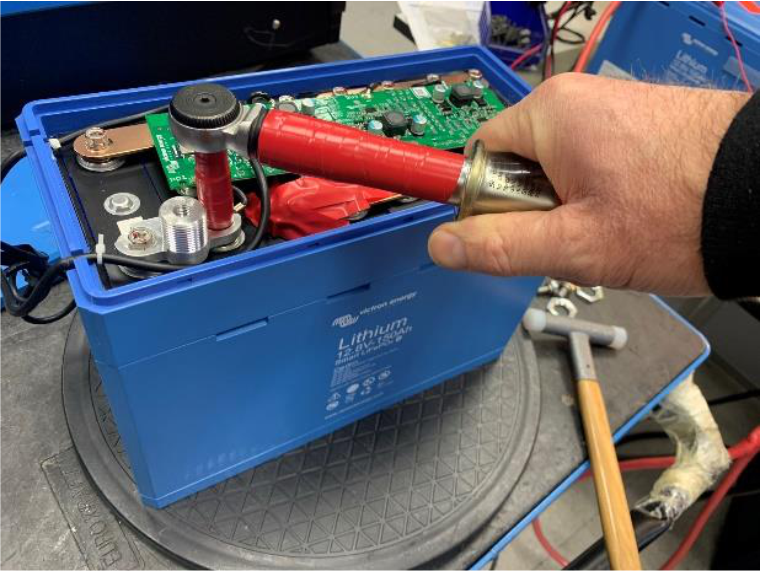

8		Sätt tillbaka kabelskon på det positiva kretskortet och därefter bulten. Fäst bulten till 10 Nm vridmoment. Ta bort eltejpen,
9		Sätt tillbaka skyddet på batteriet. Sätt tillbaka polens muttrar. Sätt tillbaka batteripolkablarna.

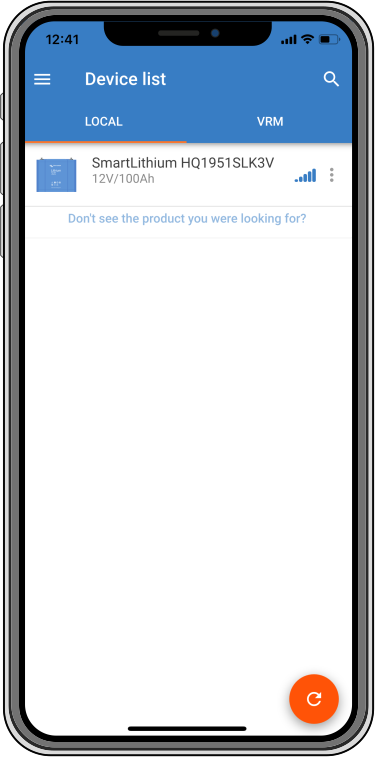

10		Kontrollera om BMS nu tillåter belastningar och laddare att ansluta till batteriet.. Kontrollera om batteriet visas på enhetslistan i appen VictronConnect*. Om BMS tillåter belastningar och laddare har processen lyckats. *Observera att om batteriet inte visas i enhetslistas kan det bero på att Bluetooth har inaktiverats. Se avsnittet Problem med VictronConnect för mer information.

Varför krävs det cellbalansering?

Även om cellerna väljs ut med stor omsorg under produktionsprocessen är inte alla celler i batteriet 100 % lika. Därför kommer vissa celler efter en cykel att vara laddade eller urladdade tidigare än andra celler. Skillnaden kommer att öka med tiden om cellerna inte balanseras regelbundet.

Strömmen genom en litiumcell är nästan noll när den är fulladdad. Eftersläpande celler kommer inte att laddas ytterligare om de inte får ”hjälp” med detta genom cellbalanseringselektronik.

Hur fungerar cellbalansering?

Batteriet är utrustat med en inbyggd ”aktiv” och ”passiv” cellbalansering vilket säkerställer att alla celler är i balans. Varje cellspänning övervakas och vid behov flyttas energi från cellen(cellerna) med högst spänning till cellerna med en lägre spänning. Den fortsätter att göra detta till spänningsskillnaden mellan cellerna är under 0,01 V.

När sker cellbalansering?

”Aktiv” cellbalansering påbörjas när den första cellen har nått 3,3 V eller lägre för svårt obalanserade batterier.

”Passiv” cellbalansering påbörjas när cellspänningen är 3,50 V. Detta kan endast inträffa under absorberingsladdningssteget eftersom laddningsspänningen under det här steget (14,2 V eller 28,4 V) är tillräckligt hög för även cellspänningarna ska vara tillräckligt höga så att de mindre cellskillnaderna kan korrigeras.

Cellbalanseringsprocessen är närapå fullständig när alla celler har uppnått en spänning på 3,55 V och laddningsströmmen har sjunkit under 1,5 A. Balanseringen är komplett när laddningsströmmen har sjunkit ytterligare.

Hur säkerställer man att batteriet förblir balanserat?

En fast absorptionsperiod på två timmar rekommenderas för litiumbatterier så att det finns tillräckligt med tid för cellbalansering. Det är viktigt att regelbundet ladda batteriet helt. Detta så att batteriet tillbringar tillräckligt med tid i absorptionsstadiet. En full laddning en gång i månaden borde räcka. Det finns dock vissa applikationer där battericellerna blir obalanserade snabbare än vanligt. Detta är fallet när systemet används intensivt eller om batteribanken består av flera batterier i serie. För att säkerställa ett välbalanserat batteri krävs en full laddning varje vecka för:

Det är inte möjligt att skynda på cellbalanseringsprocessen.

Observera att en högre laddningsspänning inte kommer att skynda på cellbalanseringsprocessen. Cellerna laddas med ström och inte med spänning. Att mata in ström i en cell kommer att leda till att spänningen stiger med tiden men detta är en fast process. Att applicera mer spänning kommer inte leda till att processen går fortare. Dessutom fastställs balanseringshastigheten av den maximala effekten (1,8 A) på de aktiva och passiva balanseringskretsarna.

Hur övervakar man cellbalanseringsstatusen?

Använd appen VictronConnect för att övervaka batteriets balansstatus. Appen indikerar fyra balanseringssteg, som är:

Okänd Balansering Balanserat Obalans

Cellbalansinformation Från vänster till höger: okänd, balanserar, balanserad och obalans.
