8. Anexă
8.1. Procedura de încărcare inițială fără BMS
Dacă, dintr-un anume motiv, procedura inițială de încărcare trebuie efectuată fără un BMS, trebuie să urmați această procedură. Această procedură se referă doar la încărcarea unei singure baterii. Rețineți că nu recomandăm acest lucru, deoarece acest proces poate fi riscant. Această procedură trebuie efectuată numai sub supraveghere constantă. O sesiune VictronConnect constantă trebuie să fie deschisă pentru a monitoriza în permanență tensiunile celulelor. Tensiunile celulelor pot crește foarte repede pe măsură ce se apropie de încărcarea completă, prin urmare, persoana care supraveghează trebuie să intervină imediat pentru a preveni un scenariu periculos de supratensiune a celulei. O celulă nu trebuie să depășească niciodată 4 V.
Avertisment
Încărcarea fără BMS nu este metoda preferată. Aceasta este riscantă, iar un supraveghetor trebuie să fie prezent în permanență.
Setări recomandate ale încărcătorului pentru efectuarea unei încărcări inițiale fără BMS AVERTISMENT: Aceste setări se folosesc pentru procesul de încărcare inițială | ||||||
---|---|---|---|---|---|---|
Model baterie | Curent maxim de încărcare | Profil de încărcare | Tensiune de absorbție | Timp de absorbție | Tensiune la încărcarea în regim float | Tensiune de stocare |
12,8 V - 60 Ah | 20 A | Litiu, fix | 13,8 V | 12 h | 14,2 V | 13,5 V |
12,8 V - 100 Ah | 30 A | Litiu, fix | 13,8 V | 12 h | 14,2 V | 13,5 V |
12,8 V - 160 Ah | 50 A | Litiu, fix | 13,8 V | 12 h | 14,2 V | 13,5 V |
12,8 V - 200 Ah | 60 A | Litiu, fix | 13,8 V | 12 h | 14,2 V | 13,5 V |
12,8 V - 300 Ah | 100 A | Litiu, fix | 13,8 V | 12 h | 14,2 V | 13,5 V |
25,6 V – 200 A 1) | 60 A | Litiu, fix | 27,0 V | 12 h | 27,6 V | 27,0 V |
1) Vă rugăm să rețineți că valorile tensiunii de absorbție, de flotare și de stocare pentru bateriile de 25,6 V diferă de cele pentru bateriile de 12,8 V. Acestea nu se dublează. Acest lucru se datorează numărului diferit de celule. |
Procedura de încărcare:
Utilizați un încărcător de baterii potrivit pentru baterii cu litiu, cum ar fi un încărcător Blue Smart.
Setați încărcătorul conform profilului de încărcare specificat în tabelul de mai sus.
Supervizorul se conectează la baterie folosind aplicația VictronConnect.
Supervizorul monitorizează în permanență tensiunile celulei.
Supervizorul întrerupe imediat procesul de încărcare a bateriei în cazul în care o tensiunea unei celule a bateriei depășește 4 V.
Procesul este complet în momentul în care toate tensiunile celulei sunt între 3,5 V și 3,6 V
8.2. Procedura de pornire/oprire a microcontrolerului
Avertisment
Efectuarea acestei proceduri poate fi necesară numai atunci când bateria a fost descărcată mult. Înainte de a deschide bateria, urmați cu atenție instrucțiunile de mai jos pentru a determina dacă această procedură trebuie efectuată. Utilizați această procedură numai ca ultimă soluție, după ce toate opțiunile de depanare au fost epuizate!
Avertisment
Această procedură implică deschiderea capacului bateriei și deconectarea temporară a bornei pozitive a plăcii de circuite interne a bateriei. Procedura trebuie efectuată numai de agenții și distribuitorii Victron Energy, de tehnicieni și de utilizatorii profesioniști. Dacă aveți neclarități privind efectuarea acestei proceduri, consultați agentul sau distribuitorul dvs. Victron Energy.
Instrucțiuni și momentul în care să utilizați această procedură:
După descărcarea excesivă a unei baterii cu tensiuni la bornă sub 8 V sau 16 V pentru baterii de 12 V și 24 V, trebuie să parcurgeți o procedură specială de încărcare lentă pentru a încerca să recuperați bateria. Această procedură este detaliată în capitolul Tensiune foarte scăzută la bornele bateriei. Citiți cu atenție capitolul. După o descărcare atât de mare, există posibilitatea ca microcontrolerul să nu pornească corect. Acest capitol explică modul de remediere a acestei probleme prin repornirea microcontrolerului. Înainte a deschide bateria, urmați cu atenție instrucțiunile de mai jos pentru a vă asigura că procedura este necesară.
Rețineți că, atunci când bateriile sunt instalate și operate corect, acestea nu se vor descărca niciodată la un asemenea nivel. Asigurați-vă că ați înțeles cauza descărcării și modificați instalația și/sau operarea sistemului în consecință.
Rețineți că informațiile din acest capitol sunt concepute să ajute instalatorii și utilizatorii cu calificări tehnice să recupereze o baterie dintr-o stare de descărcare excesivă la fața locului, în cazurile în care nu ar fi practică trimiterea bateriei pentru reparații. În cazul în care nu sunteți confortabil(ă) să realizați această procedură pe cont propriu, contactați un centru de reparații sau service Victron, care vă vor ajuta cu plăcere. Din nou, rețineți că odată ce tensiunile celulelor scad sub 2 V, capacitatea bateria va fi redusă considerabil; în cel mai rău caz, bateria trebuie înlocuită.
Cum să recunoașteți un microcontroler blocat:
Mai întâi, asigurați-vă că sistemul este în parametri operaționali:
Temperatura bateriei trebuie să fie peste limita de deconectare la temperatură scăzută (implicit 5 °C sau 41 °F).
Bateria trebuie încărcată și tensiunea bateriei trebuie să fie peste 13 V (26 V).
Cablurile BMS dintre baterie și BMS trebuie să fie conectate și în stare bună de funcționare.
Acum, verificați dacă BMS semnalizează în continuare consumatorilor și încărcătoarelor să se deconecteze. Acest tabel detaliază modul în care puteți face acest lucru pentru toate BMS-urile disponibile:
BMS nu permite sarcinilor și încărcătoarelor să opereze când: | |
---|---|
SmallBMS | LED-ul albastru „Load On” (Sarcină pornită) este oprit și LED-ul „Temp or OVP” (Temp sau OVP) este pornit. |
VE.Bus BMS | LED-ul roșu este pornit, LED-ul albastru este oprit și LED-ul MultiPlus/Quattro LED este pornit. |
Lynx Smart BMS | În VictronConnect (sau un dispozitiv GX tabletă IO) ambii parametri „Permite-încărcare” și „Permite-descărcare” sunt dezactivați. |
Smart BMS CL 12/100 | LED-urile galben și portocaliu sunt oprite. |
Smart BMS 12/200 | LED-urile galben și portocaliu sunt oprite. |
BMS 12/200 | Ledurile „încărcare” și „ieșire activă” sunt stinse |

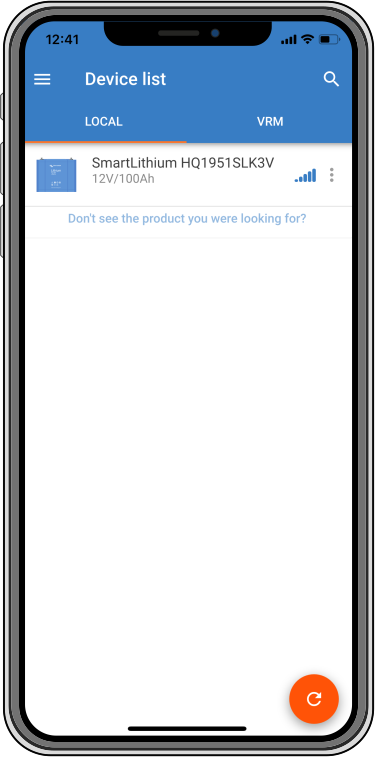

În ultimul rând, verificați dacă bateria apare în lista de dispozitive a VictronConnect. Dacă bateria este afișată, microcontrolerul funcționează normal și repornirea nu este necesară.
Procedura de resetare a microcontrolerului:
Avertisment
Deschiderea bateriei va expune tensiuni 12 VCC (sau 24 VCC) care nu pot fi izolate.
Atunci când lucrați cu baterii, utilizați întotdeauna scule izolate.
Preveniți scurtcircuitele între bornele bateriei, bornele celulelor bateriei, barele de interconectare ale celulei și/sau placa de circuite internă. Nu există protecție cu siguranță.

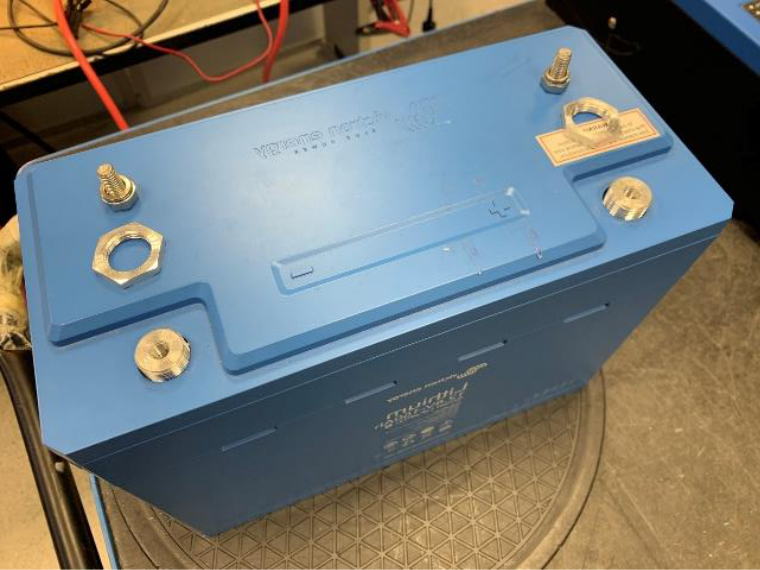

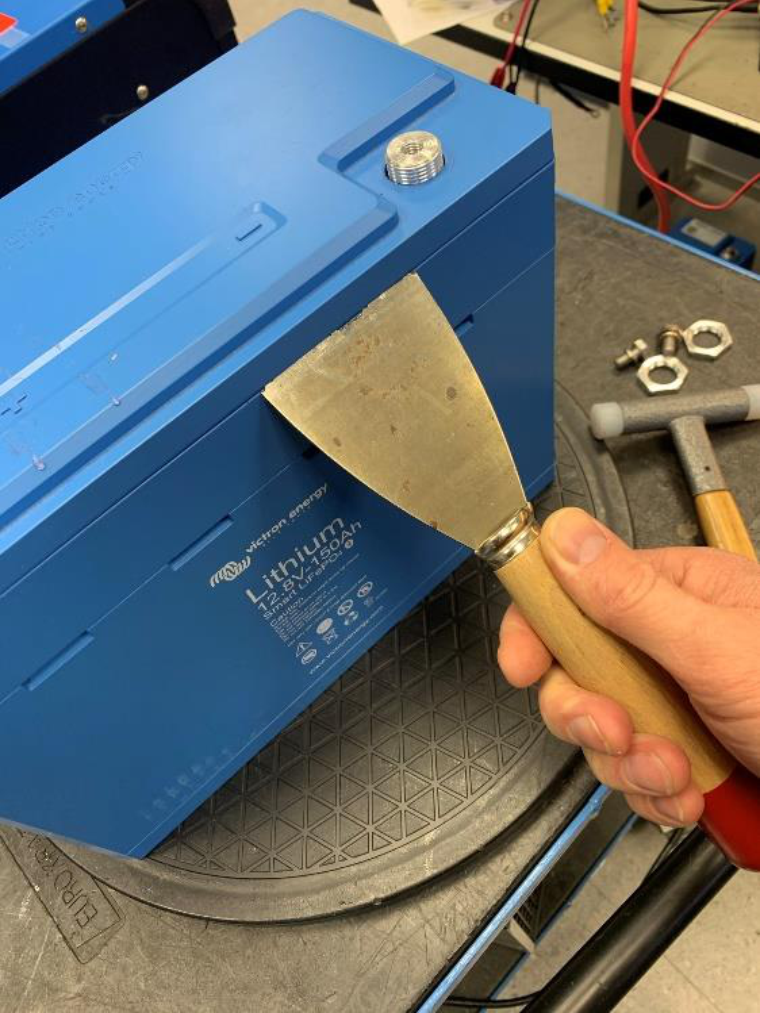

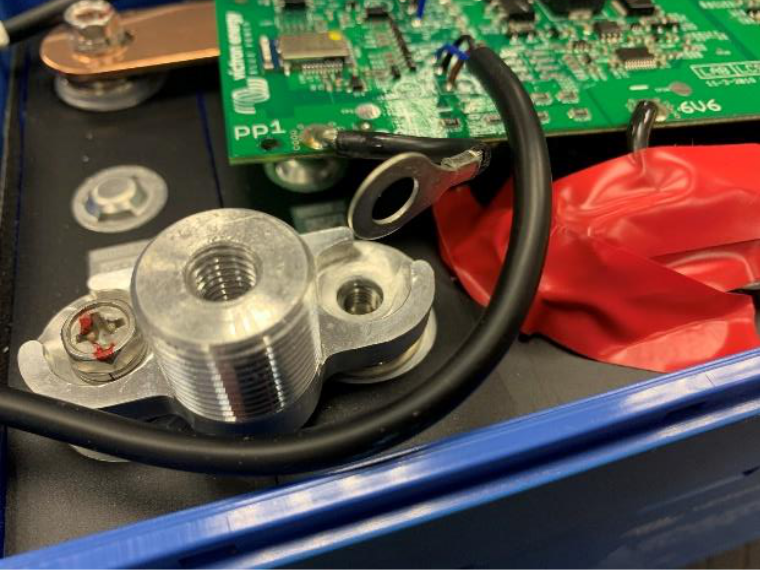

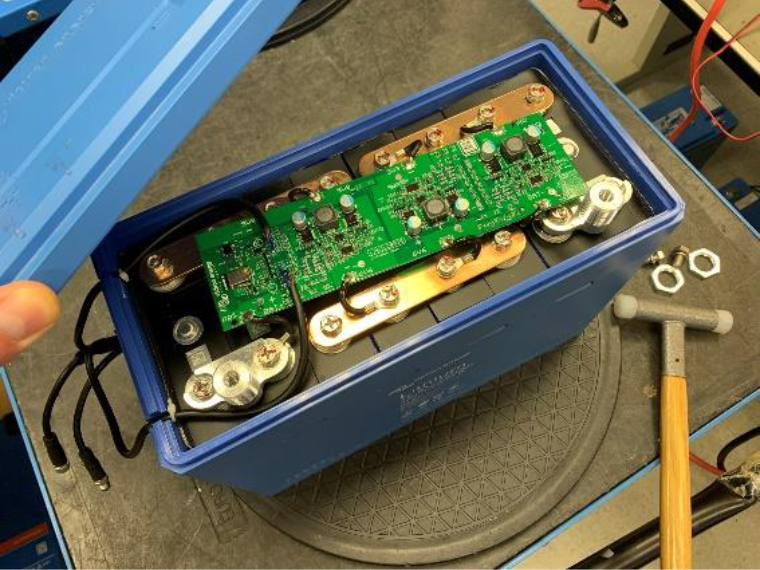

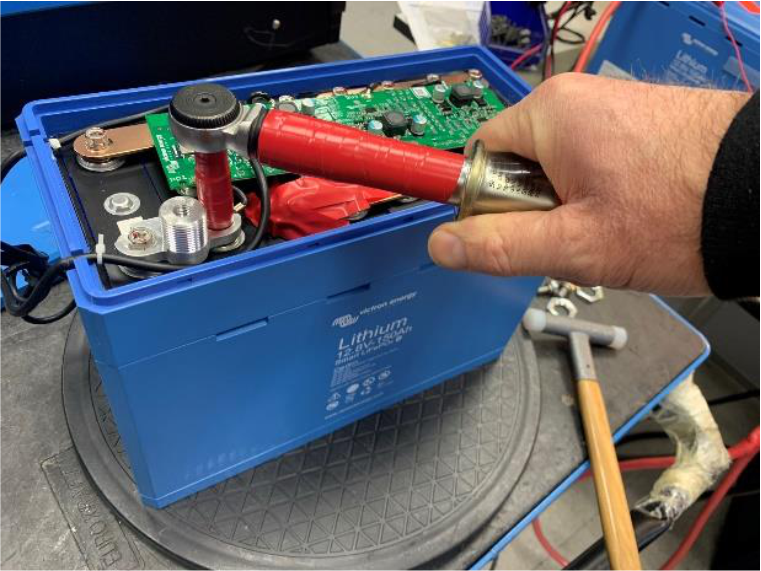

1 | Scule necesare:
| ||
2 |
| ||
3 |
| ||
4 |
| ||
5 |

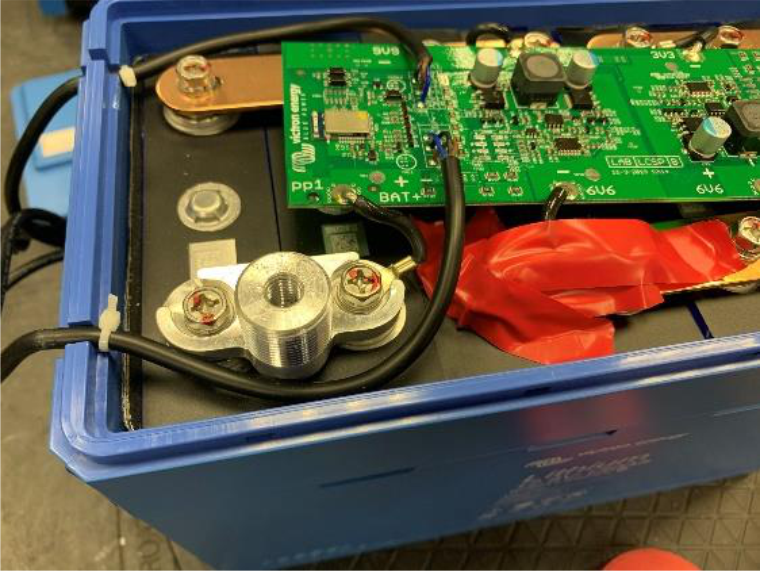

NotăBanda izolatoare este o măsură de precauție pentru a preveni un posibil scurtcircuit între borna pozitivă a bateriei și busbar-ul negativ. | ||
6 |
| ||
7 |
| ||
8 |
| ||
9 |
| ||
10 |
Dacă BMS permite consumatori și încărcătoare, procedura a reușit. *Rețineți că dacă bateria nu se afișează în lista de dispozitive, acest lucru poate fi cauzat de dezactivarea Bluetooth. Consultați capitolul Probleme VictronConnect pentru mai multe informații. |
8.3. Echilibrarea celulelor
De ce este necesară stabilizarea celulelor?
Deși au fost selectate cu mare atenție în timpul procesului de producție, celulele din baterie nu sunt 100 % identice. Prin urmare, în momentul în care sunt ciclate, unele celule vor fi încărcate sau descărcate mai devreme decât altele. Astfel de diferențe se vor mări în timp dacă celulele nu sunt echilibrate în mod regulat.
Când sunt complet încărcate, curentul care circulă printr-o celulă cu litiu este aproape de zero. Celulele rămase în urmă nu vor continua să fie încărcate fără „ajutor” de la sisteme electronice de echilibrare a celulelor.
Modul de funcționare al stabilizării celulelor
Bateria este echipată cu echilibrare „activă” și „pasivă” încorporată a celulelor. Acest lucru asigură că toate celulele sunt echilibrate. Tensiunea fiecărei celule este monitorizată și, dacă este necesar, energia va fi transferată din celula (celulele) cu cea mai mare tensiune la cele cu tensiune mai mică. Acest proces se va repeta până când diferența dintre tensiunile tuturor celulelor se află în intervalul de 0,01 V.
Când are loc stabilizarea celulelor?
Procesul „activ” de echilibrare a celulelor începe când prima celulă a atins 3,3 V sau mai puțin pentru baterii sever dezechilibrate.
Procesul „pasiv” de echilibrare a celulelor începe când tensiunile în celule sunt de 3,50 V. Acest lucru se poate întâmpla numai în timpul etapei de încărcare tip absorption, deoarece în această etapă, tensiunea de încărcare (14,2 V sau 28,4 V) este suficient de mare pentru a permite ca celulele să atingă o tensiune suficientă, astfel încât diferențele mai mici între celule să poată fi corectate.
Procesul de echilibrare a celulelor este aproape de finalizare când toate celulele au atins o tensiune de 3,55 V și curentul de încărcare a scăzut sub 1,5 A. Echilibrarea este completă când curentul de încărcare a scăzut și mai mult.
Cum să vă asigurați că bateria rămâne stabilizată?
Se recomandă o perioadă fixă de absorption de 2 ore pentru bateriile cu litiu, astfel încât să existe suficient timp pentru echilibrarea celulelor. Este important să încărcați complet bateria în mod regulat. Acest lucru are rolul de a lăsa bateria să petreacă suficient timp în faza de absorption. O încărcare completă o dată pe lună ar trebui să fie suficientă. Cu toate acestea, există unele aplicații în care celulele bateriei se vor dezechilibra mai rapid decât de obicei. Acesta este cazul când sistemul este utilizat intens sau când bancul de baterii este format din mai multe baterii în serie. Pentru a asigura o baterie bine echilibrată, este necesară o încărcare completă săptămânală pentru:
sistemele cu un banc de baterii care conține baterii legate în serie;
sistemele care sunt încărcate/descărcate în fiecare zi sau de câteva ori pe săptămână;
sistemele cu curenți mari de descărcare;
sistemele cu perioade de încărcare scurte sau tensiuni reduse de încărcare.
Nu este posibilă accelerarea procesului de echilibrare a celulelor
Rețineți că o tensiune de încărcare mai ridicată nu va accelera procesul de stabilizare a celulelor. Celulele sunt încărcate de curent și nu de tensiune. Alimentarea de curent într-o celulă va face ca tensiunea să crească în timp, însă acesta este un proces fix și o tensiune mai mare nu îl va accelera. Mai mult, viteza de stabilizare este determinată de curentul maxim (1,8 A) al circuitelor de stabilizare active și pasive.
Monitorizarea stării de stabilizare a celulelor
Utilizați aplicația VictronConnect pentru a monitoriza starea de stabilizare a bateriei. Aplicația va indica 4 etape de stabilizare, respectiv:
|
Indicație
Pentru informații detaliate despre aceste 4 etape, faceți clic pe textul de informații aflat sub lista stării celulei și se va deschide o fereastră pop-up cu o explicație a fiecărei etape.
Aplicația indică și numărul de zile de la ultima încărcare completă a bateriei. Dacă încărcarea completă a avut loc cu peste 30 de zile în urmă, va indica „necunoscut”. Aceasta înseamnă că bateria nu a beneficiat de încărcarea lunară recomandată.
