Manuale batterie Lithium Battery Smart

Se, per un motivo specifico, la procedura di carica iniziale deve essere eseguita senza BMS, questa è la procedura adatta, ma serve per caricare solamente una singola batteria. Si noti che questa procedura non è consigliata perché rischiosa. Deve essere eseguita solo sotto costante supervisione. Si deve aprire una sessione costante di VictronConnect per monitorare le tensioni delle celle in ogni momento. Le tensioni delle celle possono aumentare molto rapidamente quando si avvicinano alla carica completa, quindi la persona che supervisiona potrebbe dover intervenire immediatamente per evitare un pericoloso scenario di sovratensione delle celle. Una cella non dovrebbe mai superare i 4 V.

Carica iniziale senza l'utilizzo di un BMS

Procedura di carica:

Introduzione e quando usare questa procedura:

Dopo essere stata scaricata troppo profondamente, con tensioni terminali inferiori a 8 V o 16 V per le batterie da 12 o 24 V rispettivamente, per recuperare la batteria è necessaria una speciale procedura di carica lenta, descritta nel capitolo Tensione terminale della batteria molto bassa.. Leggere attentamente questo capitolo. Dopo una scarica eccessivamente profonda, può accadere che il microcontrollore non si accenda correttamente. In questo capitolo viene spiegato come risolvere il problema eseguendo un ciclo di accensione/spegnimento del microcontrollore. Prima di aprire la batteria, seguire attentamente le istruzioni riportate di seguito per accertarsi che sia effettivamente necessario eseguire questa procedura.

Tenere presente che, se installate e fatte funzionare correttamente, le batterie non soffriranno mai una tale scarica. Assicurarsi di capire perché sia successo e modificare l'installazione e/o il funzionamento del sistema di conseguenza

Le informazioni contenute in questo capitolo hanno lo scopo di aiutare gli installatori o le persone tecnicamente competenti a recuperare sul posto una batteria da uno stato di scarica eccessiva, nel caso in cui non fosse pratico spedire la batteria per ripararla. Se non vi sentite a vostro agio nell'eseguire questa procedura, contattate un centro di assistenza o riparazione Victron che sarà lieto di farlo per voi. Anche in questo caso, si noti che se la tensione delle celle scende al di sotto di 2 V il danno è già in atto. Nel migliore dei casi, la capacità della batteria si riduce sensibilmente; nel peggiore, la batteria deve essere sostituita.

Come riconoscere un microcontrollore bloccato:

Per prima cosa, assicurarsi che il sistema si trovi entro i parametri operativi:

Ora verificare che il BMS segnali ancora ai carichi e ai caricabatterie di scollegarsi. Questa tabella dettaglia come agire per tutti i BMS/s

Infine, verificare che la batteria non sia visibile nell'elenco dispositivi di VictronConnect. Se la batteria è visibile, il microcontrollore funziona normalmente e non è necessario un ciclo di accensione/spegnimento.

Procedura di ripristino del microcontrollore:

1		Strumenti necessari: Martello di nylon o di gomma Raschiatore, scalpello o cacciavite a punta piatta. Chiave dinamometrica isolata M10 (è possibile utilizzare del nastro elettrico per isolare la bussola e parte della chiave). Nastro isolante elettrico

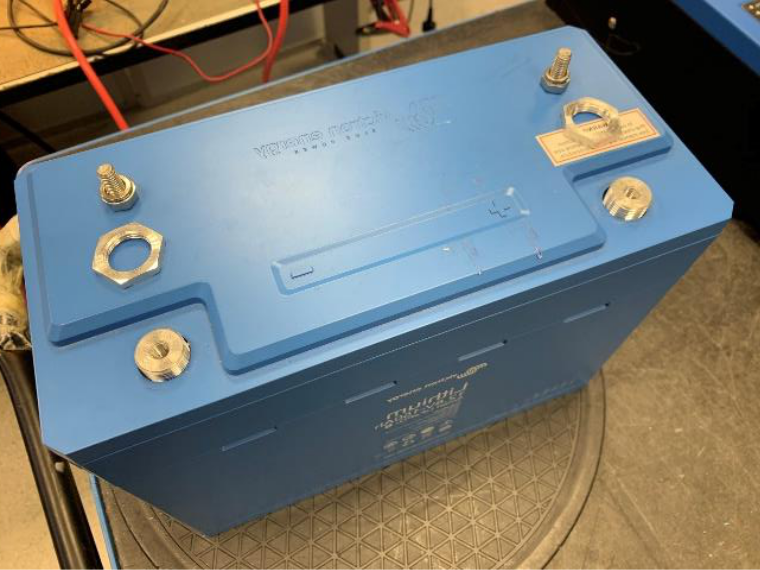

2		Rimuovere il cablaggio del morsetto batteria. Rimuovere i dadi esagonali del morsetto.

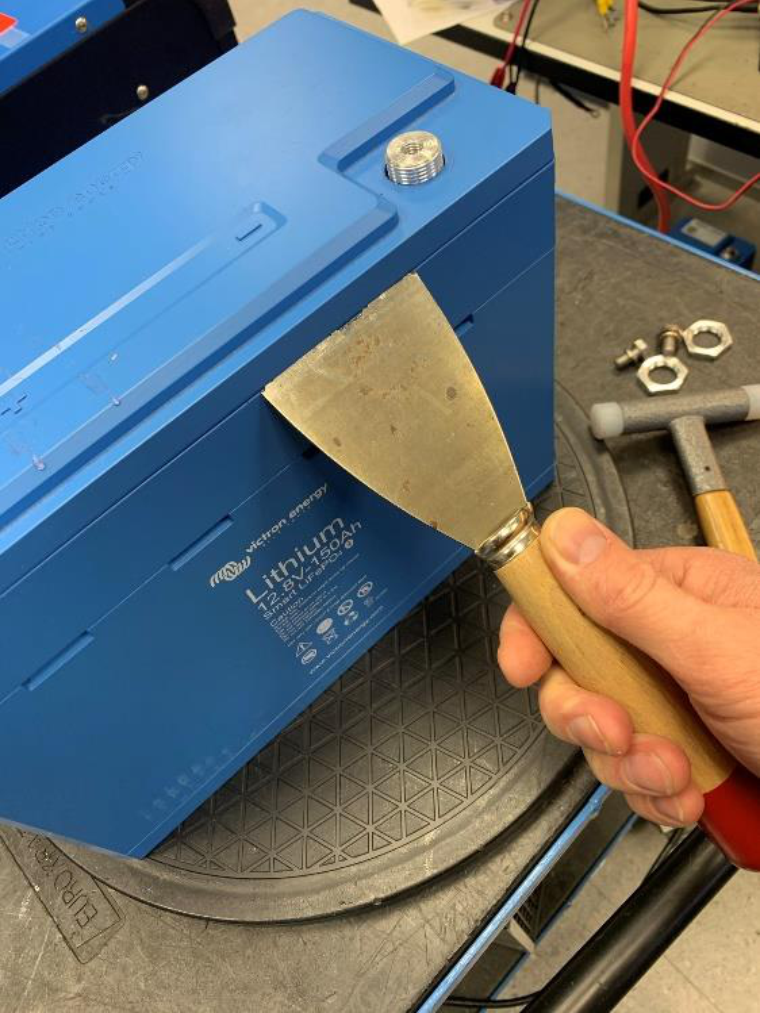

3		Allentare o aprire con cura il coperchio. A tale fine, si può usare un raschiatore, un cacciavite a testa piatta o uno scalpello. Quando cigola, si è allentato. Applicare ancora un po’ di forza, finché non si sia allentato completamente.

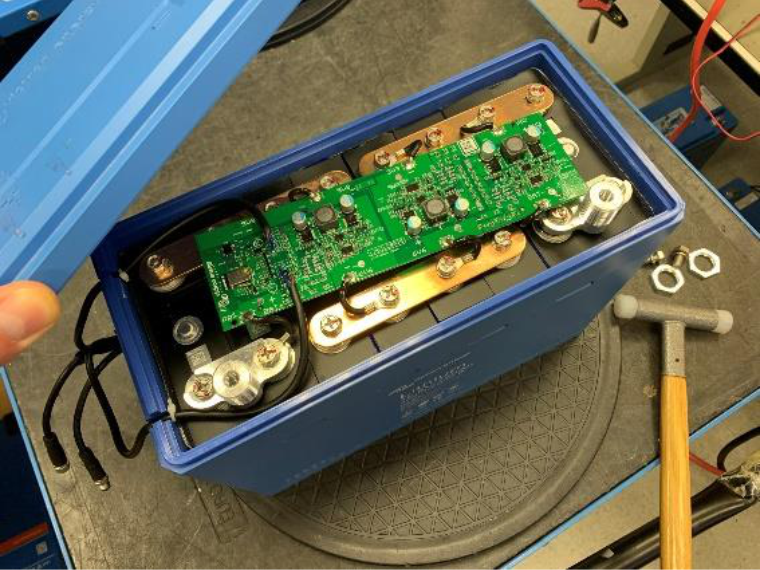

4		Rimuovere la carcassa superiore.

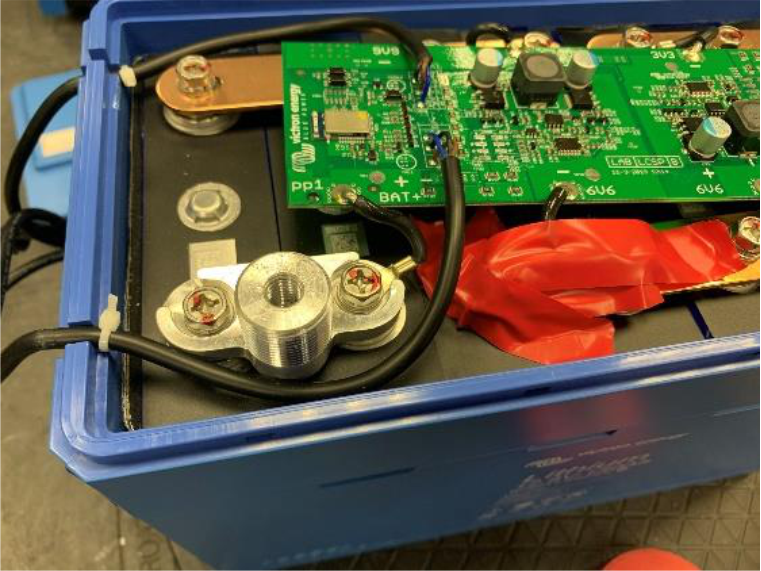

5		Isolare il morsetto negativo del sistema di sbarre, sito accanto al morsetto positivo della batteria. A tale fine, coprire il sistema di sbarre con nastro isolante. Vedere il nastro rosso nell’immagine sulla sinistra. Avviso Il nastro isolante è una precauzione per evitare eventuali cortocircuiti tra il morsetto positivo della batteria e quello negativo del sistema di sbarre.

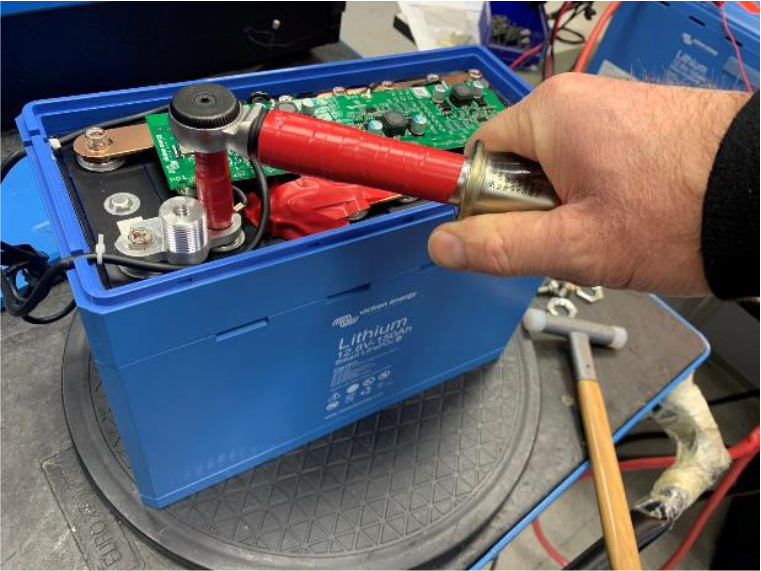

6		Allentare e rimuovere il bullone che fissa il capocorda positivo del circuito stampato.

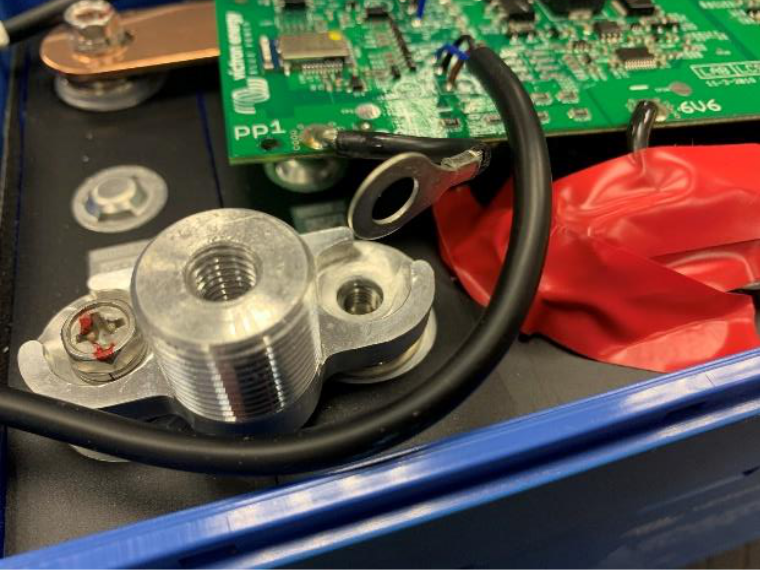

7		Lasciare scollegato il capocorda positivo del circuito stampato per alcuni secondi.
8		Installare nuovamente il capocorda positivo del circuito stampato. Serrare il bullone con una coppia di 10 Nm. Togliere il nastro isolante.
9		Riposizionare la carcassa della batteria. Inserire nuovamente i dadi esagonali del morsetto. Installare nuovamente il cablaggio del morsetto batteria.

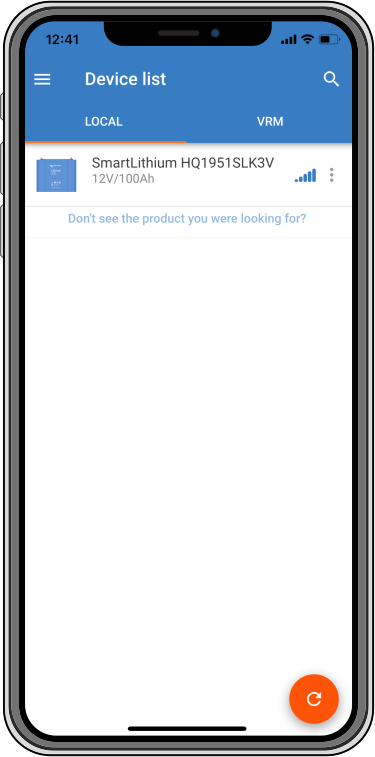

10		Verificare se ora il BMS consente ai carichi e ai caricabatterie di collegarsi alla batteria Verificare se la batteria appare nell’elenco dispositivi della app VictronConnect*. Se il BMS consente carichi e caricabatterie, la procedura è stata eseguita correttamente. * Se la batteria non compare nell'elenco dispositivi, è possibile che il Bluetooth sia stato disattivato. Per ulteriori informazioni, consultare il capitolo Problemi con VictronConnect.

Perché è necessario il bilanciamento delle celle

Sebbene siano state accuratamente selezionate durante il processo di produzione, le celle della batteria non sono identiche al 100 %. Pertanto, quando vengono messe in ciclo, alcune vengono caricate o scaricate prima delle altre. Le differenze aumenteranno nel tempo se le celle non saranno regolarmente bilanciate.

Quando è completamente carica, la corrente che attraversa una cella al litio è quasi nulla. Le celle in ritardo non vengono caricate ulteriormente, a meno che non vengano "aiutate" dall'elettronica di bilanciamento delle celle.

Come funziona il bilanciamento delle celle

La batteria possiede un bilanciamento delle celle “attivo” e “passivo” integrati, i quali garantiscono che tutte le celle vengano bilanciate. Viene monitorata la tensione di ogni cella e, se necessario, si sposta l’energia dalle celle con una maggior tensione a quelle con una tensione più bassa. Tale processo continua finché le tensioni di tutte le celle si trovano a 0,01 V le une dalle altre.

Quando si verifica il bilanciamento delle celle

Il bilanciamento "attivo" delle celle inizia quando la prima cella raggiunge i 3,3 V o meno per le batterie fortemente sbilanciate.

Il bilanciamento "passivo" delle celle inizia quando le tensioni delle celle sono pari a 3,50 V. Ciò può avvenire solo durante la fase di carica di assorbimento, poiché in questa fase la tensione di carica (14,2 V o 28,4 V) è sufficientemente alta da consentire anche alle tensioni delle celle di essere sufficientemente alte per correggere le differenze più piccole.

Il processo di bilanciamento delle celle è quasi completo quando tutte le celle hanno raggiunto una tensione di 3,55 V e la corrente di carica è inferiore a 1,5 A. Il bilanciamento è completo quando la corrente di carica è scesa ulteriormente.

Come assicurarsi che la batteria rimanga bilanciata

Per le batterie al litio si consiglia un periodo di assorbimento fisso di 2 ore, in modo da avere il tempo sufficiente per il bilanciamento delle celle. È importante caricare regolarmente e completamente la batteria. In questo modo può trascorrere un tempo sufficiente nella fase di assorbimento. Una carica completa una volta al mese dovrebbe essere sufficiente. Tuttavia, in alcune applicazioni le celle si sbilanciano più rapidamente del solito. Ciò accade quando il sistema viene utilizzato in modo intensivo o se il banco batterie è composto da più batterie in serie. Per garantire una batteria ben bilanciata, è necessaria una carica completa settimanale per:

Non è possibile accelerare il processo di bilanciamento delle celle

Tenere presente che una tensione di carica più alta non accelera il processo di bilanciamento delle celle, giacché queste sono caricate dalla corrente e non dalla tensione. L'immissione di corrente in una cella farà aumentare la tensione nel tempo, ma si tratta di un processo fisso e l'applicazione di una maggior tensione non lo accelera. La velocità di bilanciamento, inoltre, è determinata dalla corrente massima nominale (1,8 A) dei circuiti di bilanciamento attivo e passivo.

Come monitorare lo stato di bilanciamento delle celle

Per monitorare lo stato di bilanciamento delle celle utilizzare la app VictronConnect. La app indica 4 fasi di bilanciamento, che sono:

Sconosciuto Bilanciamento in corso Bilanciato Sbilanciamento

Informazioni sul bilanciamento delle celle. Da sinistra a destra: sconosciuto, bilanciamento, bilanciato e sbilanciamento.
