Lynx Smart BMS

Sequenza di messa in servizio:

	Controllare la polarità di tutti i cavi della batteria.
	Controllare la sezione trasversale di tutti i cavi della batteria.
	Controllare che ogni batteria possieda il firmware più recente.
	Controllare che, se le batterie sono state collegate in serie, ognuna di esse sia stata completamente precaricata (vedere il manuale della batteria).
	Controllare se tutti i capicorda della batteria siano stati crimpati correttamente. Controllare se tutti i collegamenti dei cavi della batteria siano a tenuta stagna (non superare la coppia massima). Tirare leggermente ogni cavo della batteria e verificare che i collegamenti siano ben saldi.
	Controllare tutti i collegamenti dei cavi del BMS e assicurarsi che gli anelli delle viti dei connettori siano avvitati fino in fondo.
	Controllare che ogni batteria collegata in parallelo o ogni stringa di serie di batterie collegate in parallelo sia dotata di fusibile.
	Se si utilizza un dispositivo GX, controllare che i cavi e il morsetto VE.Can siano stati posizionati e che il dispositivo sia alimentato dall’uscita AUX della tensione del Lynx Smart BMS.
	Alimentare il Lynx Smart BMS collegando l’alimentazione batteria o posizionando i fusibili batteria e, se del caso, commutando l’interruttore accensione/spegnimento remoto su “on”.
	Controllare che sia stata completata la pre-carica, che il contattore sia chiuso, e che i carichi siano eccitati.
	Connettersi a VictronConnect, assicurarsi che il Lynx Smart BMS disponga del firmware più recente (vedere il capitolo Aggiornamento del firmware per i dettagli) e che siano state effettuate tutte le impostazioni, in particolare che la capacità della batteria e il numero di batterie in parallelo siano impostati correttamente.
	Controllare che la tensione del sistema sia stata impostata correttamente.
	Controllare che i nomi fusibili del Lynx Distributor (se del caso) siano stati correttamente assegnati.
	Se è collegato un dispositivo GX, controllare che sia alimentato dai morsetti AUX del Lynx Smart BMS.
	Controllare che il Lynx Smart BMS appaia correttamente nel dispositivo GX.
	Scollegare un cavo BMS a caso e verificare che il BMS spenga tutte le fonti di carica e tutti i carichi. Ricollegare il cavo BMS.
	Accendere un carico e controllare che la corrente sia negativa e appaia nel dispositivo GX o nella app VictronConnect.
	Caricare completamente le batterie e controllare che appaia uno stato di carica del 100 %

Il Lynx Smart BMS si avvia quando viene collegata una batteria ai morsetti batteria e viene acceso l’interruttore di accensione/spegnimento remoto (oppure l’anello metallico viene posizionato nel morsetto di accensione/spegnimento remoto).

La sequenza di avvio segue i passaggi a continuazione:

Funzionamento

Dopo l'accensione, il contattore è chiuso. Il LED di stato verde assieme al LED blu del Bluetooth del Lynx Smart BMS, nonché il LED di alimentazione verde del/dei Lynx Distributor sono illuminati.

LED del Lynx Smart BMS

Il BMS del Lynx Smart BMS comunica con le batterie e le salvaguarda da sottotensione o sovratensione della cella e basse o alte temperature. Tali eventi vengono segnalati dalla batteria al sistema Lynx Smart BMS per intraprendere le azioni necessarie disattivando i carichi e/o l'inverter/caricabatterie e i caricabatterie e spegnendo o accendendo il Lynx Smart BMS, in modo completamente automatico o manuale.

Il sistema Lynx Smart BMS dispone di 3 modalità di funzionamento:

ON

Questa è la modalità di funzionamento normale. Tutte le interfacce sono operative e il contattore è chiuso. Se il Lynx Smart BMS era spento a causa di una bassa tensione delle celle o di un arresto del SoC, uscirà dalla modalità OFF e tornerà alla modalità ON quando

La modalità è ON per una durata di 5 minuti senza tensione di carica anche quando è stato emesso un allarme per bassa tensione della cella.

OFF

Modalità di potenza minima. Tutte le interfacce sono spente e il contattore è aperto. Questa modalità viene utilizzata per evitare di danneggiare le batterie scaricandole troppo.

OFF è la modalità in cui entra il LSB quando si utilizza l'interruttore on/off remoto o l'interruttore soft nell'app VictronConnect.

Il Lynx Smart BMS passa inoltre alla modalità OFF con un ritardo di 5 minuti se:

Standby

Il Lynx Smart BMS può passare alla modalità Standby tramite l'interruttore soft nell'app VictronConnect o tramite il dispositivo GX e si utilizza tale modalità quando l'imbarcazione è ormeggiata o il camper è parcheggiato per evitare scariche e cariche accidentali da sorgenti sul lato del sistema. Tutti i sistemi saranno spenti, ad eccezione delle apparecchiature alimentate dalla porta di alimentazione AUX, tramite la quale si consiglia di alimentare il dispositivo GX. Questa modalità non è destinata a essere utilizzata quando l'imbarcazione o il camper sono in rimessaggio per un periodo prolungato. Pertanto, quando viene rilevata una bassa tensione delle celle o un basso SoC (come determinato dall'impostazione della soglia di scarica nel BMS), il Lynx Smart BMS passa automaticamente alla modalità OFF per evitare un'ulteriore scarica della batteria.

Vedere le tabelle seguenti per una panoramica delle 3 modalità operative, come commutarle manualmente e lo stato delle interfacce:

Modalità del dispositivo Lynx Smart BMS e stato delle interfacce

Come cambiare manualmente le modalità del dispositivo

In questa sezione viene descritto il comportamento del Lynx Smart BMS nel caso in cui venga raggiunta la soglia di preallarme o venga attivato un evento di bassa o alta tensione della cella o di bassa temperatura.

I limiti per la soglia di preallarme, bassa tensione della cella e bassa temperatura sono impostati nella batteria.

Preallarme

Se la tensione di una cella scende e raggiunge la soglia di preallarme, il relè programmabile si attiva, se configurato in modalità Relè allarme. Ciò farà scattare un avvertimento avanzato di imminente bassa tensione della cella, prima che i carichi siano disattivati. Il preallarme è indicato dal LED rosso lampeggiante 3 volte ogni 4 secondi. Il Lynx Smart BMS garantisce un ritardo minimo di 30 secondi tra l'attivazione del preallarme e lo spegnimento dei carichi.

Interruzione per bassa tensione della cella

Se la tensione della cella diventa troppo bassa e ha raggiunto la soglia di bassa tensione della cella, il contatto ATD si apre e spegne tutti i carichi. Se il Lynx Smart BMS è collegato a un dispositivo GX, anche gli inverter compatibili DVCC collegati allo stesso dispositivo GX vengono spenti. Dopo 5 minuti senza una tensione di carica sufficiente sul lato del sistema, il BMS si spegne.

Interruzione per bassa temperatura o alta tensione della cella

Se la tensione di una cella diventa troppo alta e raggiunge la soglia di alta tensione della cella (3,75 V codificati nella batteria), o la soglia di bassa temperatura (regolabile nella batteria), il contatto ATC si apre e spegne tutti i caricabatterie. Se il Lynx Smart BMS è collegato a un dispositivo GX, vengono spenti anche i caricabatterie compatibili con DVCC collegati allo stesso dispositivo GX.

Il Lynx Smart BMS è dotato di un monitor della batteria integrato. Misura la tensione e la corrente della batteria In base a tali misurazioni, calcola lo stato della carica, il tempo rimanente e tiene traccia della cronologia dei dati, come la scarica massima, la scarica media e il numero di cicli.

Quando il Lynx Smart BMS è in funzione, è importante prendersi cura delle batterie.

Queste sono le linee guida di base:

La funzionalità VictronConnect-Remote consente di accedere da remoto al Lynx Smart BMS mediante un prodotto GX e il portale VRM.

Questa potente funzionalità consente la configurazione (tranne il Bluetooth) e il monitoraggio completo del prodotto tramite l'app VictronConnect praticamente da qualsiasi parte del mondo. L'esperienza dell'interfaccia utente è simile a quella della connessione locale del Lynx Smart BMS tramite Bluetooth.

* richiede VictronConnect v5.70 o versione successiva e Venus OS v2.90 o versione successiva

Tensione della batteria, corrente, stato di carica e tempo di funzionamento rimanente a colpo d'occhio. Nell'Elenco dispositivi dell'app VictronConnect appare tutto ciò che si vuole sapere in pochi secondi.

Il vantaggio è che i dati sono disponibili molto più velocemente, unitamente ai dati provenienti da altri dispositivi Bluetooth intelligenti, e la portata supera quella di una normale connessione Bluetooth.

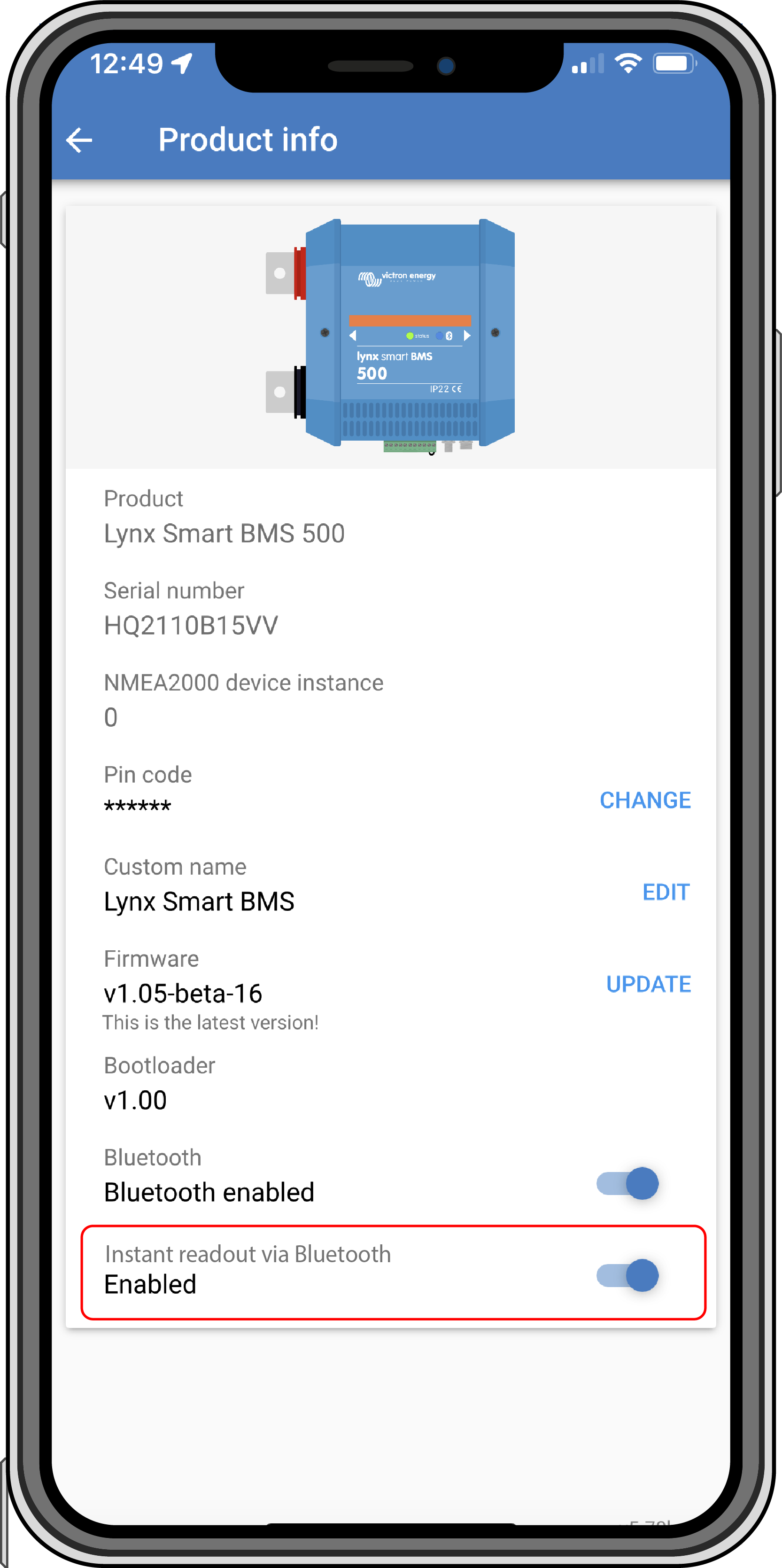

Per attivare la Lettura Istantanea:

* richiede la versione VictronConnect v5.70 o successiva
