7. Puesta en marcha y funcionamiento del Lynx Smart BMS
7.1. Puesta en marcha del Lynx Smart BMS
Secuencia de puesta en marcha:
 | Revise la polaridad de todos los cables de la batería. |
| Compruebe la sección de todos los cables de la batería. |
| Compruebe que todas las baterías tienen el firmware más reciente. |
| Compruebe que las baterías se han conectado en serie y que cada batería se ha pre-cargado por completo (consulte el manual de la batería). |
| Compruebe si los terminales de la batería se han crimpado correctamente. Compruebe si todas las conexiones de cables de la batería están bien apretadas (sin superar la torsión máxima). Tire suavemente del cable de cada batería para comprobar si las conexiones están apretadas. |
| Compruebe todas las conexiones de cables BMS y asegúrese de que los anillos de tornillo de los conectores están atornillados hasta el fondo. |
| Compruebe que cada batería conectada en paralelo, o cada serie de baterías conectadas en paralelo, tiene fusible. |
| Si se usa un dispositivo GX, compruebe si se han colocado los cables VE.Can y el conector y si el dispositivo se alimenta desde la salida de tensión AUX del Lynx Smart BMS. |
| Alimente el Lynx Smart BMS conectando la alimentación de la batería o colocando los fusibles de la batería y, si procede, colocando el interruptor on/off remoto en “on”. |
| Compruebe si se ha completado la pre-carga de las cargas, si el contactor está cerrado y las cargas tienen alimentación. |
| Conéctese a VictronConnect y revise que el Lynx Smart BMS tiene el firmware más reciente (véase el apartado de actualización de firmware para más detalles) y que se han hecho todos los ajustes. En particular, compruebe que la capacidad de la batería y el número de baterías conectadas en paralelo se han fijado correctamente. |
| Compruebe si la tensión del sistema se ha fijado correctamente. |
| Compruebe si los nombres de los fusibles del distribuidor Lynx (según proceda) son correctos. |
| Si hay un dispositivo GX conectado, compruebe que recibe alimentación desde los terminales AUX del Lynx Smart BMS. |
| Compruebe que el Lynx Smart BMS aparece correctamente en el dispositivo GX. |
| Desconecte un cable BMS al azar y verifique que el BMS apaga todas las fuentes de carga y todas las cargas. Vuelva a conectar el cable BMS. |
| Encienda una carga y compruebe que la corriente aparece como corriente negativa en el dispositivo GX o en la aplicación VictronConnect. |
| Cargue las baterías por completo y compruebe que aparece un estado de carga del 100 %. |
7.2. Encendido
El Lynx Smart BMS se encenderá cuando se conecte una batería a los terminales de la batería y se encienda el interruptor on/off remoto (o se coloque la anilla metálica en el terminal on/off remoto).
La secuencia de encendido sigue los siguientes pasos:
Comprobación del sistema: Una autoprueba que comprueba las tensiones interna y externa y el contactor.
Pre-carga de cargas: El circuito de pre-carga precargará cargas capacitivas como inversores o inversores/cargadores antes de que el contactor se cierre para impedir una elevada corriente de irrupción.
El contactor se cierra: El Lynx Smart BMS está operativo y se enciende la alimentación del distribuidor (o los distribuidores) Lynx.
Funcionamiento
Una vez encendido, el contactor se cierra. El LED verde de estado y el LED azul del Bluetooth del Lynx Smart BMS y el LED verde de alimentación del distribuidor (o distribuidores) Lynx se encienden.
LED del Lynx Smart BMS
7.3. Modos de funcionamiento del BMS
El BMS del Lynx Smart BMS se comunica con las baterías y las protege de tensiones demasiado altas o demasiado bajas en las celdas y de las temperaturas bajas y altas. La batería informa de estas situaciones al Lynx Smart BMS para tomar las medidas necesarias apagando las cargas y/o los inversores/cargadores y cargadores y encendiendo o apagando el Lynx Smart BMS otra vez, de forma totalmente automática o manual.
El Lynx Smart BMS tiene tres modos de funcionamiento:
ON (encendido)
Este es el modo de funcionamiento normal. Todas las interfaces están operativas y el contactor está cerrado. Si el Lynx Smart BMS estuviera apagado por una baja tensión en las celdas o por estado de carga bajo, saldría del modo OFF y volvería al modo ON cuando
se detecte una tensión de carga >11,7 V (> 23,4 V para un sistema de 24 V o > 46,8 V para un sistema de 48 V) superior a la tensión de la batería en la parte del sistema o
cuando todas las tensiones de celda sean superiores a 3,2 V en caso de apagado por baja tensión en las celdas o
cuando todas las tensiones de celda sean superiores a 3,37 V en caso de apagado por baja estado de carga o
cuando se vuelva a encender mediante el interruptor on/off remoto o
cuando se vuelva a encender mediante la aplicación VictronConnect.
El modo también es ON (encendido) durante un periodo de 5 minutos sin suministro de tensión de carga cuando se ha emitido una alarma de baja tensión en las celdas.
OFF (apagado)
Modo con la menor potencia. Todas las interfaces están apagadas y el contactor está abierto. Este modo se usa para no dañar las baterías por descargarlas demasiado.
El Lynx Smart BMS entrará en modo OFF (apagado) cuando se use el interruptor on/off remoto o el interruptor de la aplicación VictronConnect.
Además, el Lynx Smart BMS también entrará en modo OFF (apagado) con un retardo de 5 minutos si:
una o más celdas caen por debajo de 2,8 V (ajustable en la batería) y no se ha detectado tensión de carga en ese periodo de tiempo para evitar una descarga mayor o
cuando se alcanza el límite de descarga establecido y para entonces no se ha detectado suficiente tensión de carga en la parte del sistema del BMS.
Standby (En espera)
El Lynx Smart BMS puede ponerse en modo espera con el interruptor de la aplicación VictronConnect o mediante el dispositivo GX y se usa cuando el barco está atracado o la caravana está aparcada para evitar cargas o descargas accidentales desde fuentes de la parte del sistema. Todos los sistemas estarán apagados menos los equipos alimentados por el puerto de alimentación AUX, desde el que recomendamos que se alimente el dispositivo GX. Este modo no está pensado para cuando el barco o la caravana permanecen sin usarse durante periodos prolongados. Por lo tanto, si se detecta baja tensión en las celdas o un bajo estado de carga (según el ajuste de límite de descarga del BMS), el Lynx Smart BMS pasará automáticamente al modo OFF (apagado) para evitar una mayor descarga de la batería.
Nota
El requisito básico para que el interruptor funcione en VictronConnect o en el dispositivo GX es que el contacto entre los pines 10 y 11 del multiconector esté puenteado con una anilla metálica o un interruptor on/off remoto.
En las tablas siguientes puede ver un resumen de los tres modos de funcionamiento, cómo activarlos manualmente y el estado de las interfaces:
Modo | Contactor principal | ATC (permitir la carga) | ATD (permitir la descarga) | Salida de alimentación AUX | Puerto VE.Can | Bluetooth | Uso previsto |
|---|---|---|---|---|---|---|---|
Encendido | Cerrado | Encendido | Encendido | Con alimentación | Operativo | Encendido | Modo de funcionamiento normal. Todas las interfaces están operativas. |
En espera | Abierto | Apagado | Apagado | Con alimentación | Operativo | Encendido | Todos los sistemas estarán apagados menos los equipos alimentados por el puerto de alimentación AUX, desde el que recomendamos que se alimente el dispositivo GX. |
Apagado | Abierto | Apagado | Apagado | Apagado | Apagado | Encendido | Modo con la menor potencia. Todas las interfaces están apagadas y el contactor está abierto. |
Modos del dispositivo Lynx Smart BMS y estado de las interfaces.
Modo | Interruptor de la aplicación VictronConnect | Interruptor del dispositivo GX | Interruptor on/off remoto conectado |
|---|---|---|---|
* Solo es posible desde el modo de Espera | |||
ON (encendido) | Sí | Sí* | Sí |
Standby (En espera) | Sí | Sí | No |
OFF (Apagado) | Sí | No | Sí |
Activación manual de los modos del dispositivo
7.4. Activación del Lynx Smart BMS
Este apartado describe el comportamiento del Lynx Smart BMS en caso de que se alcance el umbral de prealarma o se active una situación de alta o baja tensión en las celdas o de baja temperatura.
Los límites del umbral de prealarma, baja tensión en las celdas y baja temperatura se fijan en la batería.
Prealarma
Si la tensión de una celda cae y alcanza el umbral de prealarma, el relé programable se activará si está configurado como Modo relé de alarma. Esto dará un aviso anticipado de una inminente baja tensión en las celdas antes de que se desactiven las cargas. La prealarma se indica con el LED rojo parpadeando 3 veces cada 4 segundos El Lynx Smart BMS garantiza un retardo mínimo de 30 segundos entre la activación de la prealarma y la desconexión de las cargas.
Corte por baja tensión de las celdas
Si la tensión de la celdas baja demasiado y alcanza el umbral de baja tensión en las celdas, el contacto de Permitir la descarga se abre y apaga todas las cargas. Si el Lynx Smart BMS está conectado a un dispositivo GX, los inversores compatibles con DVCC conectados al mismo dispositivo GX también se apagan. Transcurridos 5 minutos sin tensión de carga suficiente en la parte del sistema del BMS, se apagará.
Corte por baja temperatura o alta tensión de las celdas
Si la tensión de la celda sube demasiado y alcanza el umbral de tensión de celda alta (3,75 V codificados en la batería) o si se alcanza el umbral de temperatura baja (ajustable en la batería), el contacto ATC (permitir la carga) se abre y apaga todos los cargadores. Si el Lynx Smart BMS está conectado a un dispositivo GX, los cargadores compatibles DVCC conectados al mismo dispositivo GX también se apagan.
7.5. Funcionamiento del monitor de la batería
El Lynx Smart BMS tiene un monitor de batería integrado. Mide la tensión y la corriente de la batería. A partir de estas mediciones calcula el estado de carga y la autonomía y hace un seguimiento de datos históricos, como la descarga más profunda, la descarga media y el número de ciclos.
7.6. Mantenimiento de la batería
Una vez que el Lynx Smart BMS esté en funcionamiento es importante cuidar las baterías.
Estas son las pautas básicas:
Evite la descarga total de la batería en todo momento. Para ello, use el ajuste de límite de descarga.
Familiarícese con la opción de prealarma y actúe cuando la prealarma se active para evitar el apagado del sistema CC.
Cargue las baterías lo antes posible cuando la prealarma esté activa o el BMS haya desactivado las cargas.
Minimice todo lo posible el tiempo que las baterías pasan en un estado de descarga profunda.
Las baterías han de pasar al menos 2 horas al mes en modo de carga de absorción para garantizar que pasan suficiente tiempo en modo de equilibrado.
Si deja el sistema sin atención durante un tiempo, asegúrese de mantener las baterías cargadas durante ese tiempo, o (casi) llenas, y luego desconecte el sistema CC de la batería. Para ello desconecte el polo positivo de la batería.
7.7. Compatibilidad con VictronConnect-Remote (VC-R)*
La función VictronConnect-Remote permite acceder a distancia al Lynx Smart BMS con un producto GX, a través del portal VRM.
Esta potente opción permite la configuración y monitorización completas del producto (excepto el Bluetooth) desde prácticamente cualquier lugar del mundo con la aplicación VictronConnect. La experiencia de la interfaz del usuario es como si el Lynx Smart BMS estuviera conectado localmente por Bluetooth.
Abra la aplicación VictronConnect y pulse el botón de VRM.
Pulse sobre la instalación que contiene el Lynx Smart BMS.
Pulse sobre el botón de Dispositivos. Aparecerá una lista con todos los dispositivos VE.Direct y VE.Can disponibles.
Pulse sobre Lynx Smart BMS. Aparece ahora la pantalla de estado de Lynx Smart BMS como si estuviera conectado localmente por Bluetooth.
*Necesita VictronConnect v5.70 o posterior y Venus OS v2.90 o posterior
7.8. Lectura instantánea de VictronConnect*
Tensión, corriente, estado de carga y tiempo de funcionamiento restante de la batería en un solo vistazo. Encuentre en segundos el dato que necesita conocer en la Lista de dispositivos de la aplicación VictronConnect.
La ventaja es que los datos están disponibles mucho más rápido, junto con los datos de otros dispositivos Smart Bluetooth, y el rango es más amplio que el de una conexión Bluetooth normal.
Para habilitar la lectura instantánea:
Abra la aplicación VictronConnect y pulse sobre la entrada de su Lynx Smart BMS.
Pulse sobre el icono del engranaje de la esquina superior derecha.

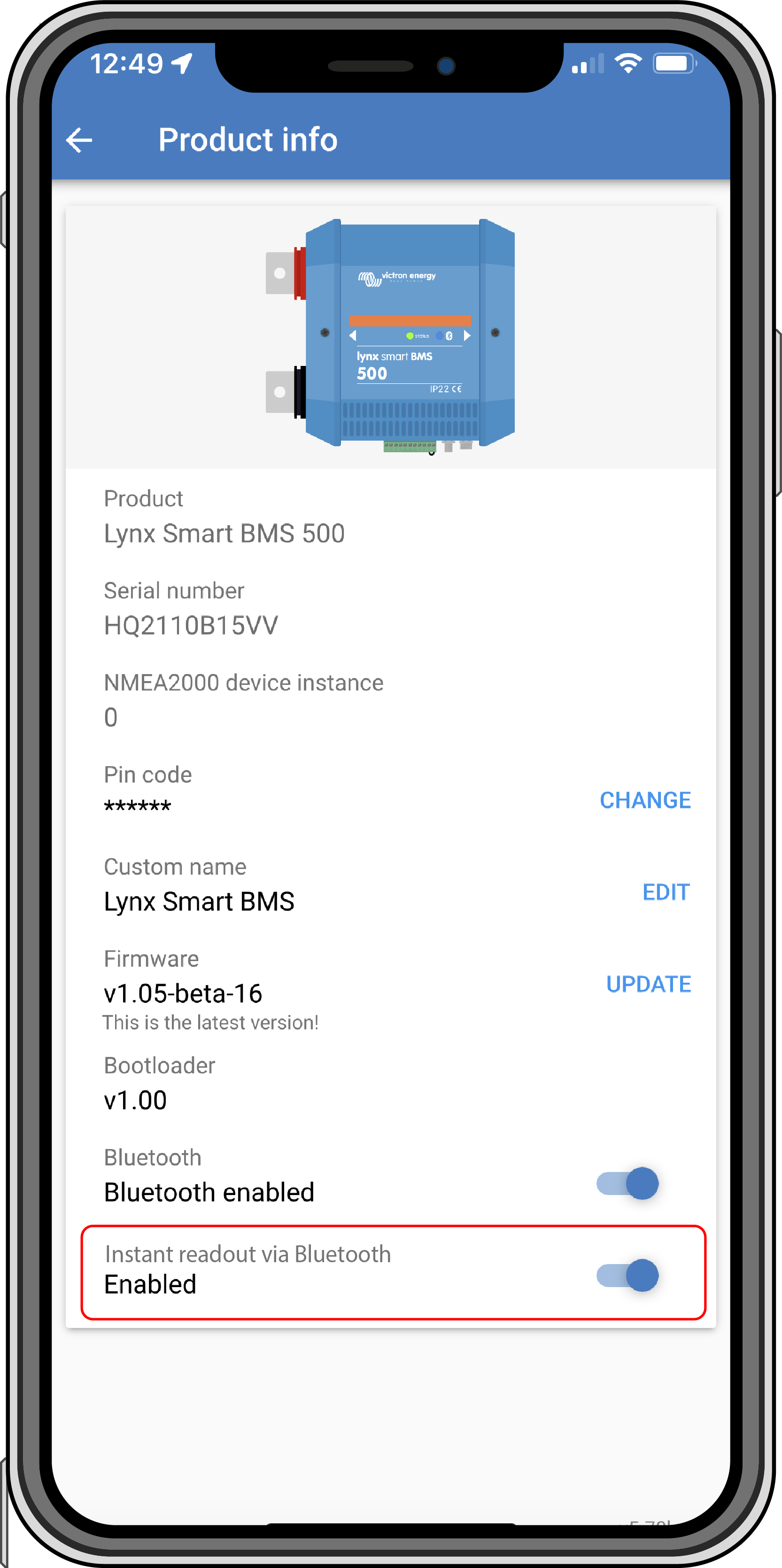

Pulse sobre el icono de los tres puntos de la esquina superior derecha. Se abre la pantalla de Información del producto.
Habilite la lectura instantánea pulsando sobre la barra. Tenga cuidado de no deshabilitar el Bluetooth.
Vuelva a la lista de dispositivos local. Ahora el Lynx Smart BMS podrá ver la lectura instantánea.
* Se necesita VictronConnect v5.70 o posterior
 |  |
