Lynx Smart BMS

Séquence de branchement :

	Vérifiez la polarité de tous les câbles de batterie.
	Vérifiez la surface de section transversale de tous les câbles de batterie.
	Vérifiez que la version du micrologiciel de chaque batterie est la plus récente.
	Vérifiez que si les batteries ont été raccordées en série, elles ont bien toutes été entièrement préchargées (consultez le manuel de la batterie).
	Vérifiez que toutes les cosses des câbles de batterie ont été serties correctement. Vérifiez que toutes les connexions des câbles de batterie sont serrées (ne dépassez pas le couple maximal). Tirez légèrement sur chaque câble de batterie et voyez si les connexions sont bien fixées.
	Vérifiez toutes les connexions des câbles BMS et assurez-vous que les vis des connecteurs sont vissées jusqu’en bas.
	Vérifiez si chaque batterie installée en parallèle est protégée par un fusible, et si chaque file de batteries en série branchées en parallèle est protégée par un fusible.
	Si un appareil GX est utilisé, vérifiez si les câbles VE.Can et le terminateur ont été mis en place, et si l’appareil est alimenté depuis la sortie de tension AUX du Lynx Smart BMS.
	Mettez le Lynx Smart BMS sous tension en branchant l’alimentation de la batterie ou en plaçant les fusibles de la batterie, et le cas échéant, en allumant l’interrupteur de marche/arrêt à distance.
	Vérifiez que la précharge du consommateur est terminée, que le contacteur est fermé et que les consommateurs sont sous tension.
	Connectez-vous à VictronConnect et assurez-vous que le Lynx Smart BMS dispose du dernier micrologiciel (voir le chapitre sur la mise à jour du micrologiciel pour plus de détails) et que tous les réglages ont été effectués, en particulier que la capacité de la batterie et le nombre de batteries mises en parallèle sont réglés correctement.
	Vérifiez que la tension du système a été configurée correctement.
	Vérifiez si les noms des fusibles du distributeur Lynx (le cas échéant) sont correctement identifiés.
	Si un dispositif GX est connecté, vérifiez qu’il est alimenté par les bornes AUX du Lynx Smart BMS.
	Vérifiez que le Lynx Smart BMS s’affiche correctement sur l’appareil GX.
	Débranchez un câble BMS au hasard et vérifiez que le BMS éteint toutes les sources de recharge et toutes les charges. Rebranchez le câble BMS.
	Allumez un consommateur, et vérifiez que le courant est un courant négatif affiché sur le dispositif GX ou sur l’application VictronConnect.
	Rechargez les batteries entièrement, et vérifiez que l’écran affiche un état de charge de 100 %.

Le Lynx Smart BMS s’allume lorsqu’une batterie est connectée aux bornes de la batterie et que l’interrupteur d’allumage/arrêt à distance est activé (ou que la boucle de fil est placée dans la borne d’allumage/arrêt à distance).

La séquence d’allumage suit les étapes ci-après :

Opérationnel

Une fois sous tension, le contacteur est fermé. Le voyant d’état vert ainsi que le voyant Bluetooth bleu sur le Lynx Smart BMS et le voyant d’alimentation vert sur le ou les distributeurs Lynx sont allumés.

Voyants du Lynx Smart BMS

Le BMS du Lynx Smart BMS communique avec les batteries et les protège contre une tension de cellule basse ou élevée ainsi que contre les températures basses ou élevées. De tels événements sont signalés par la batterie au Lynx Smart BMS pour qu’il prenne les mesures nécessaires en éteignant les consommateurs et/ou les convertisseurs/chargeurs et les chargeurs et en éteignant ou rallumant le Lynx Smart BMS, de manière entièrement automatique ou manuelle.

Le Lynx Smart BMS a trois modes de fonctionnement :

ON

Il s’agit du mode de fonctionnement normal. Toutes les interfaces sont opérationnelles et le contacteur est fermé. Si le Lynx Smart BMS est éteint en raison d’une tension de cellule basse ou d’un arrêt pour faible état de charge, il quitte le mode OFF et revient au mode ON

Le mode est également ON pendant une durée de 5 minutes sans tension de charge fournie lorsqu’une alarme de tension de cellule basse a été émise.

OFF

Mode faible consommation. Toutes les interfaces sont éteintes et le contacteur est ouvert. Ce mode est utilisé pour éviter d’endommager les batteries en les vidant trop profondément.

OFF est le mode dans lequel le LSB passe lorsqu’il utilise l’interrupteur d’allumage/arrêt à distance ou le commutateur logiciel dans l’application VictronConnect.

En outre, le Lynx Smart BMS passera également en mode OFF avec un délai de 5 minutes si :

Veille

Le Lynx Smart BMS peut être mis en mode veille via le commutateur logiciel dans l’application VictronConnect ou via le dispositif GX. Il est utilisé lorsque le bateau est à quai ou que le véhicule est garé pour empêcher toute décharge ou charge accidentelle à partir de sources situées côté système. Tous les systèmes seront arrêtés, à l’exception des équipements alimentés par le port d’alimentation AUX à partir duquel nous recommandons d’alimenter le dispositif GX. Ce mode n’est pas destiné à être utilisé lorsque le bateau ou le véhicule est entreposé pendant une longue période. Par conséquent, lorsqu’une tension de cellule basse ou un état de charge faible est détecté (comme déterminé par le réglage de plancher de décharge dans le BMS), le Lynx Smart BMS passe automatiquement en mode OFF pour empêcher toute décharge supplémentaire de la batterie.

Voir les tableaux ci-dessous pour un aperçu des trois modes de fonctionnement, comment les activer manuellement et l’état des interfaces :

Modes du dispositif Lynx Smart BMS et état des interfaces

Comment changer manuellement les modes du dispositif

Cette section décrit le comportement du Lynx Smart BMS dans le cas où le seuil de préalarme est atteint ou si un événement de tension de cellule basse ou élevée ou de basse température est déclenché.

Les limites pour le seuil de préalarme, la tension de cellule basse et la température basse sont définies dans la batterie.

Préalarme

Si la tension d’une cellule chute et atteint le seuil de préalarme, le relais programmable s’active, s’il est configuré en mode relais d’alarme. Cela donnera un avertissement avancé d’une tension de cellule basse imminente et avant que les consommateurs ne soient désactivés. La préalarme est indiquée par le voyant rouge qui clignote 3 fois toutes les 4 secondes. Le Lynx Smart BMS assure un délai minimum de 30 secondes entre l’activation de la préalarme et la désactivation des consommateurs.

Coupure en cas de tension de cellule basse

Si la tension de la cellule devient trop basse et a atteint le seuil de tension de cellule basse, le contact ATD s’ouvre et éteint tous les consommateurs. Si le Lynx Smart BMS est connecté à un dispositif GX, les convertisseurs compatibles DVCC connectés au même dispositif GX sont également mis hors tension. Après 5 minutes sans tension de charge suffisante du côté système du BMS, celui-ci s’éteint.

Coupure en cas de température basse ou de tension de cellule élevée

Si une tension de cellule devient trop élevée et a atteint le seuil de tension de cellule élevée (3,75 V codé en dur dans la batterie), ou si le seuil de température basse (réglable dans la batterie) a été atteint, le contact ATC s’ouvre et éteint tous les chargeurs. Si le Lynx Smart BMS est connecté à un dispositif GX, les chargeurs compatibles DVCC qui sont connectés au même dispositif GX seront également mis hors tension.

Le Lynx Smart BMS est équipé d’un contrôleur de batterie intégré. Il mesure la tension et le courant de la batterie. Sur la base des mesures relevées, il calcule l'état de charge, l'autonomie restante, et il conserve une trace des données historiques, telles qu'une décharge profonde, une décharge moyenne et le nombre de cycles.

Une fois que le Lynx Smart BMS est en fonctionnement, il est important de prendre soin des batteries.

Voici les consignes de base :

La fonctionnalité VictronConnect-Remote permet d’accéder à distance au Lynx Smart BMS à partir d’un produit GX, via le portail VRM.

Cette fonctionnalité puissante permet une configuration et une surveillance complètes du produit (sauf Bluetooth) depuis pratiquement n’importe quel endroit du monde en utilisant l’application VictronConnect. L’expérience de l’interface utilisateur est identique à celle du Lynx Smart BMS qui était connecté localement via Bluetooth.

*Nécessite VictronConnect v5.70 ou une version ultérieure et Venus OS v2.90 ou une version ultérieure

Tension de la batterie, courant, état de charge et durée de fonctionnement restante en un coup d’œil. Voyez ce que vous voulez savoir en quelques secondes dans la liste des appareils de l’application VictronConnect.

L’avantage est que les données sont disponibles beaucoup plus rapidement, ainsi que les données d’autres appareils intelligents Bluetooth, et que la portée dépasse celle d’une connexion Bluetooth normale.

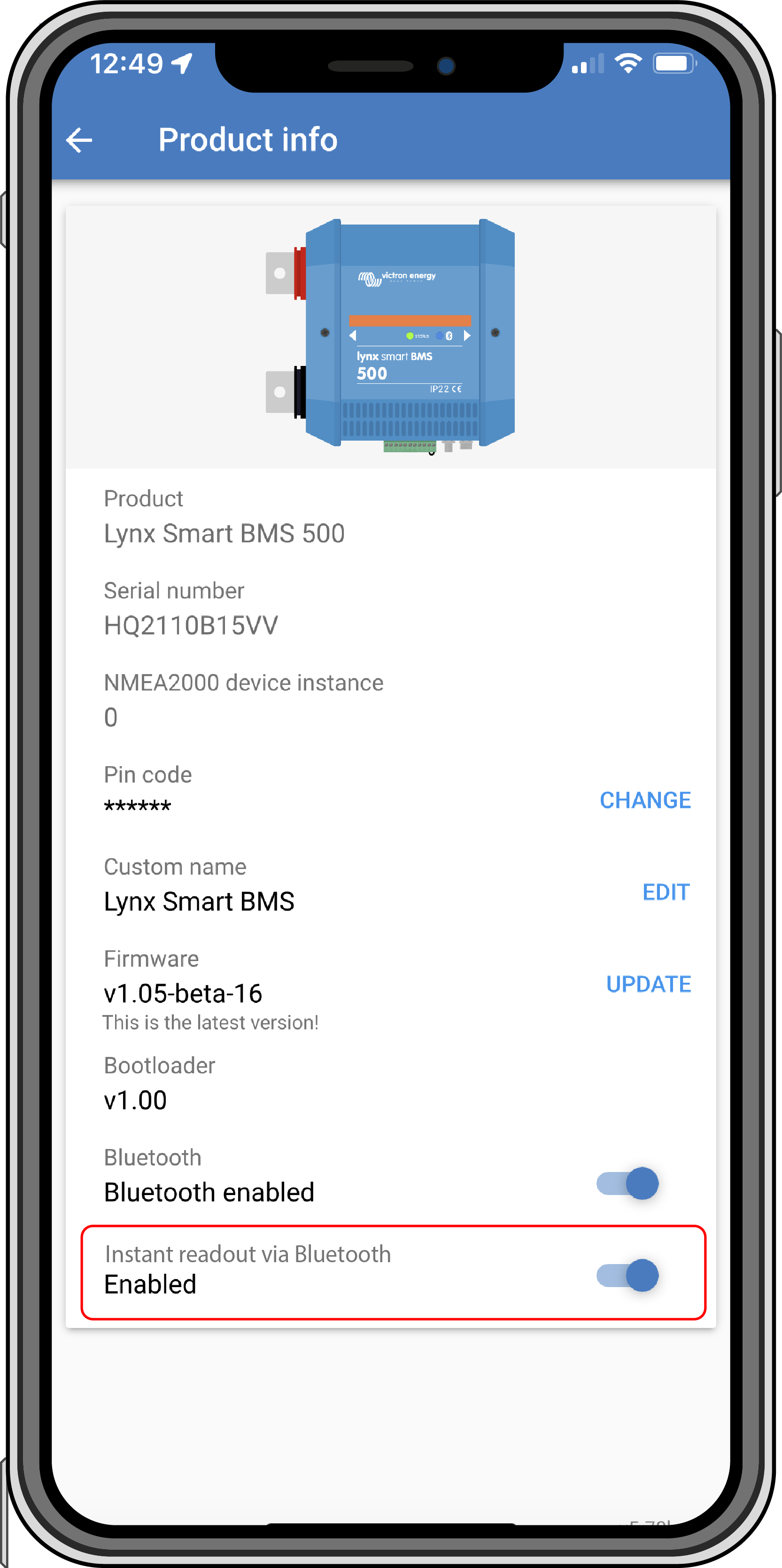

Pour activer la Lecture instantanée :

* nécessite VictronConnect v5.70 ou une version ultérieure
