4. Konfiguration und Einstellungen

In diesem Abschnitt:

4.1. Erstmaliges Einschalten

Das Lynx Smart BMS NG schaltet sich ein, wenn eine Batterie angeschlossen ist und die Drahtschleife zwischen Pin 10 und 11 des Mehrfachanschlusses eingesteckt ist bzw. der ferngesteuerte Ein-/Ausschalters eingeschaltet ist.

Beim ersten Einschalten und nach einem „Zurücksetzen auf die Standardeinstellungen“ (über die VictronConnect App) ermittelt und setzt das Lynx Smart BMS NG die folgenden Einstellungen automatisch:

Systemspannung, 12, 24 oder 48 V, durch Messung der Batteriespannung
Anzahl der Batterien in Parallel-, Reihen- und Parallel-/Reihenschaltung
Anzahl der Batteriezellen pro Batterie

4.2. Firmware aktualisieren

Eine Aktualisierung der Firmware des Lynx Smart BMS NG kann auf zwei verschiedene Arten durchgeführt werden:

Über die VictronConnect App
Über das VRM: zur Fernaktualisierung der Firmware von VRM (erfordert ein mit dem Internet verbundenes GX-Gerät)

Hinweise zur Aktualisierung der Firmware im Allgemeinen

Neu ist nicht immer besser
Wenn es funktioniert, sollten Sie nichts ändern
Lesen Sie unbedingt das Änderungsprotokoll, bevor Sie die Aktualisierung starten. Das Änderungsprotokoll kann von Victron Professional heruntergeladen werden.

Verwenden Sie diese Funktion daher mit Vorsicht. Wir raten grundsätzlich davon ab, ein funktionierendes System zu aktualisieren, solange es keine Probleme damit gibt oder vor dem ersten Start.

Hinweise zur Aktualisierung der Firmware des Lynx Smart BMS NG

Eine Aktualisierung der Firmware führt nicht zu einer vorübergehenden Abschaltung des Systems. Während der Aktualisierung hält das Lynx Smart BMS NG alle Kontakte und das Schütz in dem Zustand, in dem es sich beim Start der Aktualisierung befindet. Wenn die Aktualisierung fehlschlägt, öffnen sich ATD/ATC und Schütz nach 120 Sekunden aus Sicherheitsgründen. So haben Sie auch Zeit, die Aktualisierung erneut zu versuchen.
Durch die Aktualisierung der Firmware wird trotz der SoC-Grenzwerteinstellung immer ein neuer vollständiger Ladezyklus gestartet, was bedeutet, dass die Ladespannungsgrenze (CVL) automatisch von 13,5 V auf 14,0 V (28,0 V oder 56,0 V) angepasst wird.

Aktualisierung der Firmware über VictronConnect

Bitte beachten Sie die folgenden Hinweise, bevor Sie eine Aktualisierung der Firmware über VictronConnect durchführen:

Detaillierte Anweisungen zur Aktualisierung der Firmware finden Sie im Kapitel zur Aktualisierung der Firmware im Handbuch von VictronConnect.
Wenn eine neuere Firmware-Version verfügbar ist, wird die VictronConnect App (stellen Sie sicher, dass die VictronConnect App die neueste Version ist) Sie darüber informieren, sobald eine Verbindung mit dem Lynx Smart BMS NG hergestellt wird.

Aktualisierung der Firmware über VRM: Ferngesteuerte Aktualisierung der Firmware

Funktionen:

Ferngesteuerte Aktualisierung von Produkten mit Internetanschluss direkt über das VRM Portal
Sie müssen keine Software installieren
Geeignet für Laptop, Tablet und Telefon
Sie brauchen nicht nach der richtigen Firmware-Datei zu suchen: Das System verfügt über alle und zeigt deutlich an, dass eine neuere Version verfügbar ist.

Siehe die VRM: Handbuch zur ferngesteuerten Aktualisierung der Firmware für detaillierte Anweisungen.

4.3. Einstellungen des Lynx Smart BMS NG

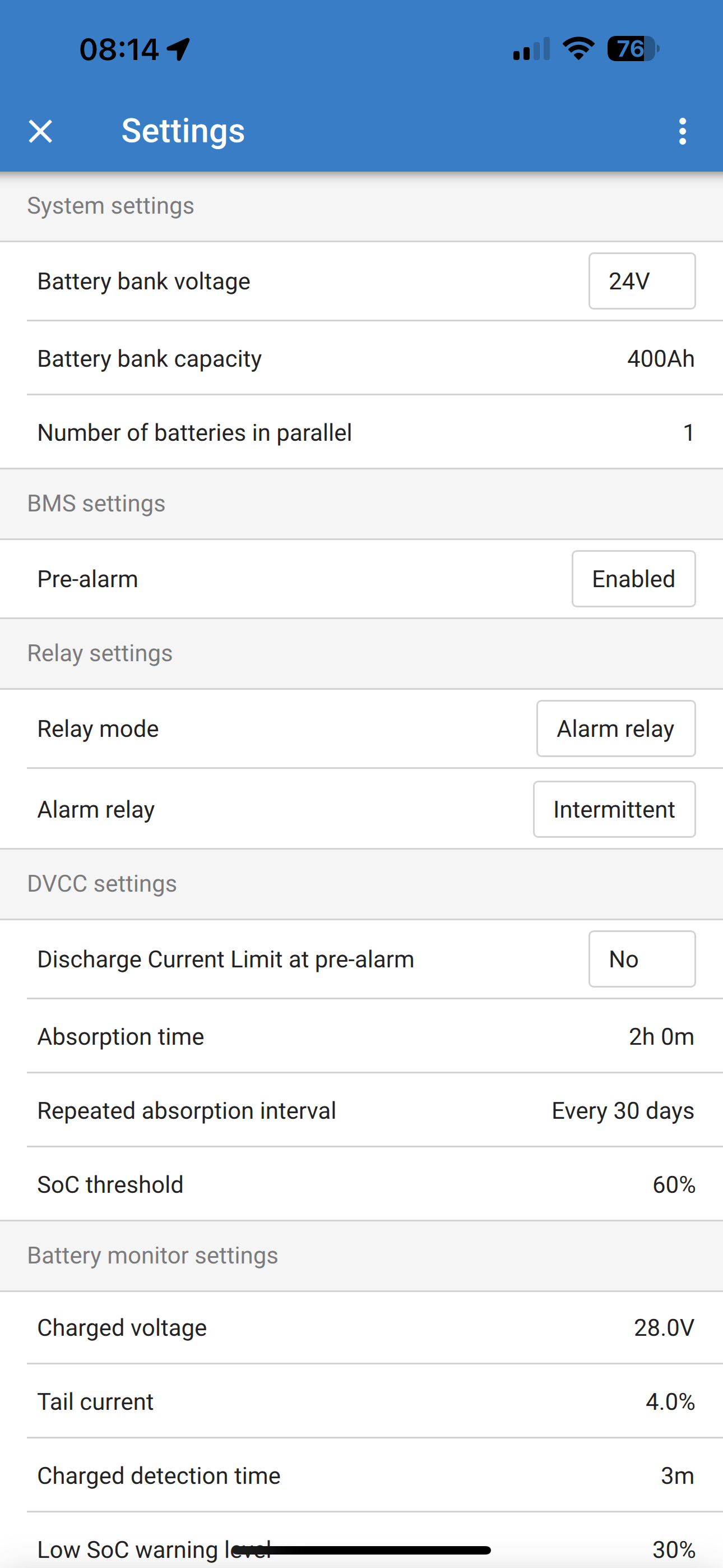

Nach dem Einschalten verwenden Sie die VictronConnect App zur Konfiguration der BMS-Einstellungen.

Überprüfen Sie die Einstellung der Batteriespannung (12, 24 oder 48 V):

Dieser Wert wird automatisch erkannt, Sie sollten ihn jedoch kontrollieren.

Prüfen Sie die Einstellung für die Batteriekapazität:

Dieser Wert wird automatisch erkannt, Sie sollten ihn jedoch kontrollieren.

Prüfen Sie die Anzahl der parallel geschalteten Batterien:

Dieser Wert wird automatisch erkannt, Sie sollten ihn jedoch kontrollieren.

Überprüfen Sie die Einstellung des Voralarmmodus:

Diese Einstellung wird beim ersten Einschalten und nach einem „Zurücksetzen auf die Standardeinstellungen“ automatisch konfiguriert. Sie ist standardmäßig aktiviert.

Aktiviert: empfohlene Einstellung. Im Falle eines Voralarms wird eine optische oder akustische Vorrichtung aktiviert, die mit dem programmierbaren Relais verbunden ist.
Deaktiviert: Bei Deaktivierung wird die Entladestromgrenze bei Voralarmeinstellung ignoriert.

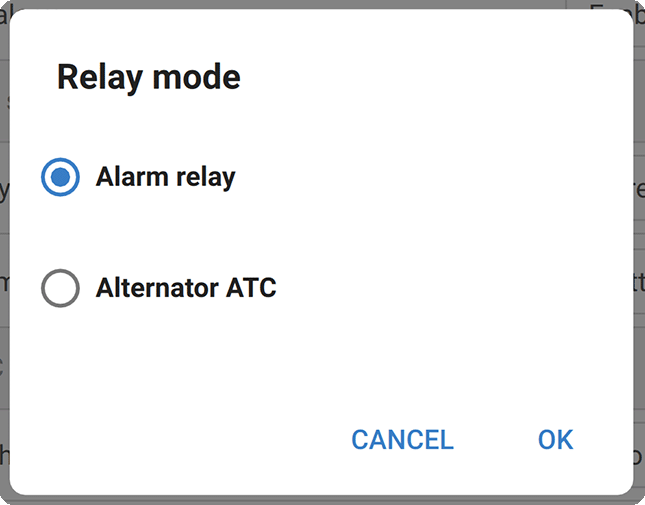

Legen Sie den Relais-Modus fest:

Das programmierbare Relais verfügt über zwei Betriebsarten: Alarmrelais und Lichtmaschine ATC.

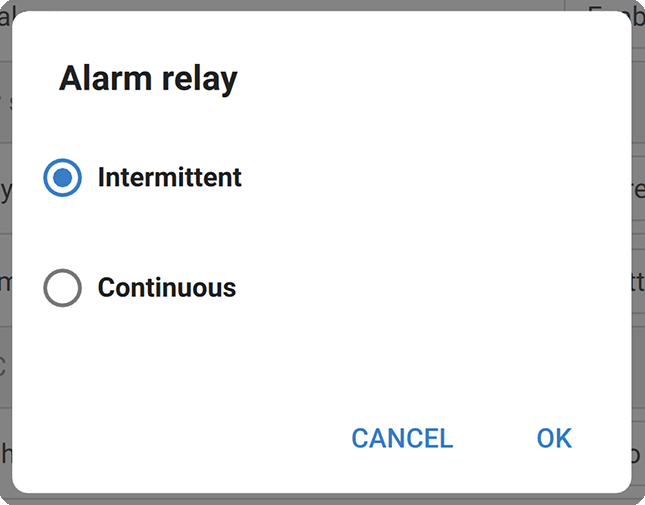

In der Betriebsart Alarmrelais wird die Einstellung Alarmrelais aktiv, und es kann zwischen Dauerbetrieb und intermittierendem Betrieb gewählt werden. Im Intervallbetrieb schaltet sich das Relais alle 0,8 Sekunden ein und aus.
Wenn das Relais für den ATC-Modus der Lichtmaschine konfiguriert ist, wird es nur aktiviert, wenn das Schütz geschlossen ist. Bevor das Schütz geöffnet wird, wird zuerst die Lichtmaschine ATC geöffnet und 2 Sekunden später das Schütz. Diese 2 Sekunden stellen sicher, dass die Lichtmaschine ausgeschaltet wird, bevor die Batterie vom System getrennt wird.

DVCC-Einstellungen:

DVCC ist automatisch aktiviert und kann nicht ausgeschaltet werden. Es können jedoch einige Einstellungen geändert werden, die im Folgenden beschrieben werden.

Bitte beachten Sie, dass diese Einstellungen nur kompatible DVCC-Geräte wie Victron Wechselrichter/Ladegeräte, Orion XS DC-DC Batterieladegeräte und Solar MPPT-Solarladegeräte betreffen.

Entladestrombegrenzung bei Voralarm: Standardeinstellung „Nein“. Bei der Einstellung „Ja“ wird die Entladestrombegrenzung im Falle eines Voralarms bereits auf 0 A gesetzt, während der ATC-Kontakt geschlossen bleibt. Auf diese Weise ist es möglich, einen Teil des Batteriestroms für wichtige Gleichstromlasten zu sparen, z. B. auf Booten wie Beleuchtung, Bilgepumpe und Navigation.
Konstantspannungsdauer: ist standardmäßig auf 2 Stunden eingestellt. Diese kann bei Bedarf angepasst werden.
Wiederholtes Konstantspannungsintervall: die Anzahl der Tagen, bei denen ein neuer vollständiger Ladezyklus gestartet wird, wenn der SoC-Wert der Batterie nicht unter den Grenzwert für den SoC-Wert fällt. Der Standardwert ist alle 30 Tage und kann bei Bedarf angepasst werden.

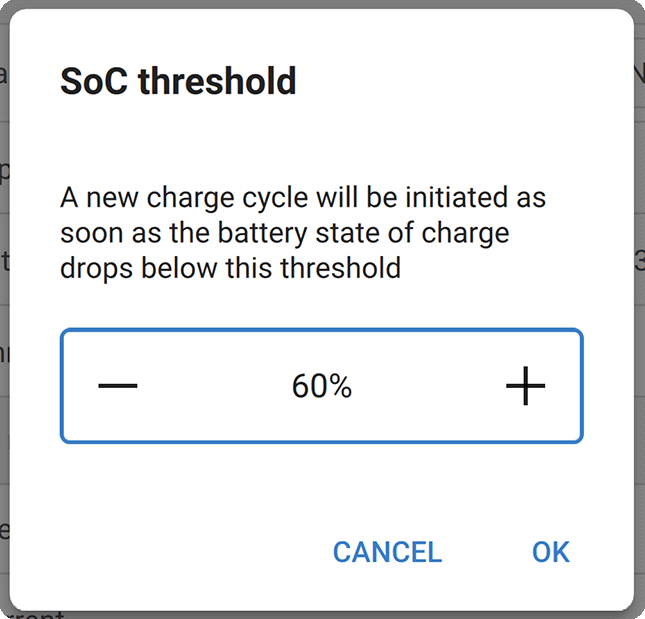

SoC-Grenzwert: ist standardmäßig auf 70 % eingestellt. Dies ist der Schwellenwert, bei dem das Lynx Smart BMS NG einen neuen vollständigen Ladezyklus beginnt. Dies kann bei Bedarf angepasst werden.
Ein neuer Ladezyklus bedeutet, dass der Grenzwert der Ladespannung (CVL) von 13,5 V auf 14,0 V (28,0 V, 56,0 V) erhöht wird.
Zusätzlich zum SoC-Schwellenwert wird ein neuer Ladezyklus nach einem Firmware-Update gestartet, wenn die Batteriespannungen unter 12 V / 24 V / 48 V (3 V pro Zelle) liegen oder wenn eine niedrige Zellspannung erkannt wird.

Einstellungen des Batteriemonitors:

Im Gegensatz zu anderen Batteriemonitoren sind die Einstellungen des Lynx Smart BMS NG-Batteriemonitors größtenteils fest und nicht anpassbar. Dies liegt daran, dass der Lynx Smart BMS NG immer zusammen mit Victron Lithium NG-Batterien verwendet wird und viele Parameter des Batteriemonitors bekannt sind, da sie sich auf den Batterietyp beziehen.

Die folgenden Einstellungen sind anpassbar. Eine vollständige Liste aller verwendeten Einstellungen finden Sie in Liste der Einstellungen für den Batteriewächter im Anhang.

Ladespannung: Die Spannung, bei deren Überschreitung der Batteriemonitor den SoC synchronisiert und auf 100 % zurücksetzt. Damit eine Synchronisierung stattfinden kann, müssen auch die Bedingungen für den Ladestrom und die Ladeerfassungszeit erfüllt sein. Die Standardeinstellung ist 14,0 V (28,0 V, 56,0 V) und kann bei Bedarf angepasst werden. Wenn die Systemspannungseinstellung geändert wird, muss auch die Ladespannungseinstellung angepasst werden.
Schweifstrom: der Strom, bei dessen Unterschreitung der Batteriewächter synchronisiert wird und das SoC auf 100 % zurücksetzt. Für die Synchronisation müssen auch die Bedingungen des Ladespannung und der Zeit für die Erkennung des Ladezustands erfüllt sein. Der Standardwert beträgt 4 % und kann bei Bedarf angepasst werden.
Zeit für die Erkennung des Ladezustands:Dies ist die Zeit, nach der der Batteriewächter synchronisiert wird und den SoC auf 100 % zurücksetzt. Für die Synchronisation müssen auch die Bedingungen für die Ladespannung und den Schweifstrom erfüllt sein. Der Standardwert beträgt 3 Minuten und kann bei Bedarf angepasst werden.

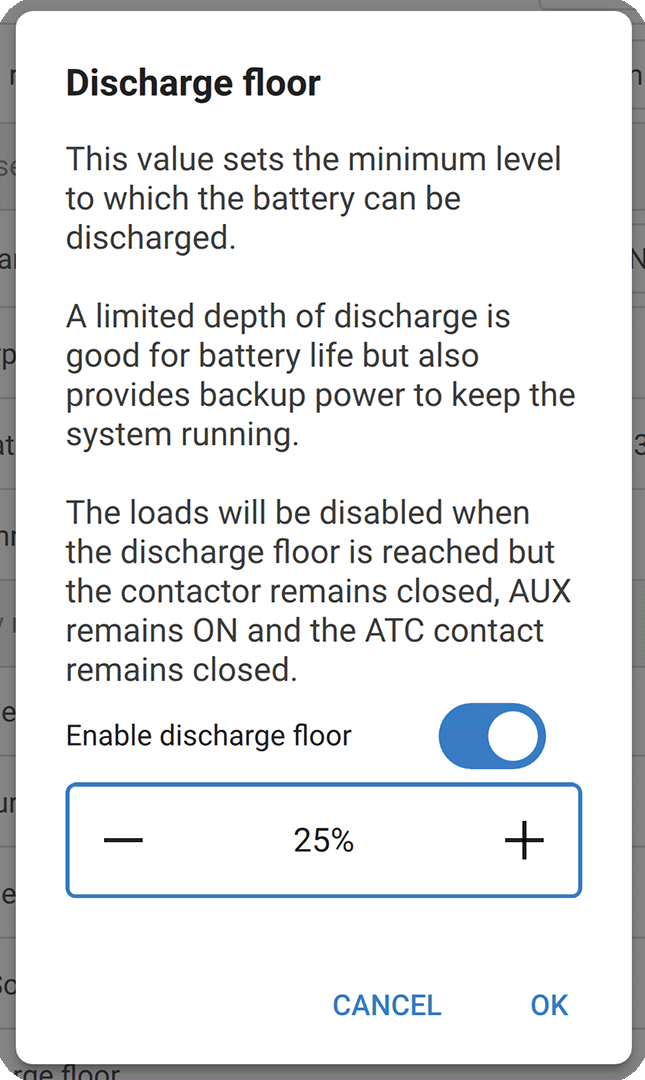

Entladeuntergrenze: Dieser Parameter hat zwei Funktionen:
Sie dient in erster Linie dazu, den minimalen SoC festzulegen, um zu bestimmen, wie weit die Batterie entladen werden darf, und um sicherzustellen, dass nach einer Abschaltung bei niedrigem SoC noch genügend Energie für die Selbstentladung vorhanden ist.
Eine begrenzte Entladetiefe ist gut für den Zustand der Batterie, bietet aber auch Reservestrom, um das System am Laufen zu halten, z. B. bis zum Sonnenaufgang bei Solarsystemen.
Wenn die festgelegte Entladeuntergrenze erreicht ist, wird ein Alarm für einen niedrigen SoC-Wert ausgegeben. Das BMS wechselt dann mit einer Verzögerung von 5 Minuten in den AUS-Modus, wenn bis dahin keine ausreichende Ladespannung auf der Systemseite des BMS erkannt wurde.
Die Einstellung der Entladeuntergrenze auf Null (nicht zu empfehlen), deaktiviert diese Funktion.
Achtung
Die Entladeuntergrenze verhindert eine vollständige Entladung und sollte so gewählt werden, dass immer genügend Energie in der Batterie für die Selbstentladung vorhanden ist, bevor die Batterie wieder aufgeladen werden kann.
Beispiel: Eine Entladeuntergrenze von 10 % bietet immer noch genug gespeicherte Energie für die Selbstentladung einer 200 Ah Batterie, um etwa 9 Monate ohne Aufladen auszukommen.
Dieser Wert wird außerdem bei der Berechnung der „verbleibenden Zeit“ oder der „Restlaufzeit“ verwendet, die in der VictronConnect App, einem angeschlossenen GX-Gerät oder auf dem VRM-Portal angezeigt wird. Der Batteriewächter verwendet den tatsächlichen Entladestrom, um die Zeit bis zum Erreichen der eingestellten Entladeuntergrenze zu berechnen.

Warnung bei niedrigem SoC-Wert: Wert, bei dem eine Warnung ausgegeben wird, bevor die Entladeuntergrenze erreicht ist.

Ladezustand: Manuelle Einstellung des aktuellen Ladezustands.

Synchronisierung des SoC auf 100 %: Manuelle Synchronisierung des SoC auf 100 %.

4.4. Einstellungen des Lynx-Verteilers

Diese Anweisungen gelten nur, wenn das System einen oder mehrere Lynx-Distributoren enthält.

Jeder Lynx-Distributor muss angesteuert und auf A, B, C oder D eingestellt werden. Dies erfolgt über einen 2-poligen DIP-Schalter, der sich im Inneren des Lynx-Distributors befindet. Siehe Kapitel 6.1.3. Ansteuerung des Lynx-Verteilers im Lynx-Distributor-Handbuch.

Tipp

Wenn die DIP-Schalter versehentlich falsch programmiert wurden oder nach der Inbetriebnahme des Lynx Smart BMS NG auf eine andere Adresse umprogrammiert werden müssen, müssen Sie das BMS neu starten (AUS-Modus und zurück in den Standby- oder EIN-Modus). Diese Aktion ist notwendig, um den Status des Lynx-Distributors in VictronConnect und dem GX-Gerät korrekt zu übernehmen. Durch einen Neustart des BMS wird auch die Fehlermeldung „W-D02: Kommunikation mit Distributor [A, B, C oder D] unterbrochen“ in VictronConnect zurückgesetzt und der Lynx Smart BMS-Alarm „Verbindung mit Distributor [A, B, C oder D] unterbrochen“ gelöscht.

Nutzen Sie die VictronConnect-App, um jeder Sicherung einen eigenen Namen zu geben (maximal 16 Zeichen). Ist der Sicherungsname leer (0 Zeichen), wird die Sicherung für die Überwachung deaktiviert und ignoriert.

Wechseln Sie auf die Einstellungsseite, indem Sie auf das Zahnradsymbol oben rechts klicken.
Blättern Sie auf der Einstellungsseite nach unten zu den Lynx-Distributor-Einstellungen.
Tippen Sie auf einen Distributornamen Daraufhin öffnet sich ein neues Menü mit allen 4 Sicherungen.
Tippen Sie auf eine Sicherung, um einen benutzerdefinierten Namen zu vergeben und/oder die Sicherung manuell von der Überwachung auszuschließen.
