4. Konfigurering och inställningar

I detta avsnitt:

4.1. Första uppstart

Lynx Smart BMS NG startas upp när ett batteri ansluts och metallöglan placeras mellan stift 10 och stift 11 på multi-kontaktdonet eller när den fjärrstyrda på/av-brytaren slås på.

Vid uppstart och efter en ”återställning till fabriksinställningar” (via appen VictronConnect) fastställer och ställer Lynx Smart BMS NG automatiskt in följande inställningar:

Systemspänning, 12, 24 eller 48 V, genom att mäta batterispänningen
Antal batterier i parallell-, serie- och parallell/seriekonfiguration
Antal battericeller per batteri

4.2. Uppdatering av fast programvara

En uppdatering av Lynx Smart BMS NG fasta programvara kan utföras på två olika sätt:

Via appen VictronConnect
Via VRM: Funktion för fjärrstyrd uppdatering av fast programvara (kräver en GX-enhet ansluten via internet)

Allmänna observationer om uppdatering av fast programvara

Nyare är inte alltid bättre
Ändra den inte om den fungerar
Säkerställ att du har läst ändringsloggen innan du påbörjar uppdateringsprocessen. Ändringsloggen kan laddas ner från Victron Professional.

Var därför försiktig när du använder denna funktion. Vår huvudsakliga råd är inte uppdatera ett system i drift om det inte är några problem med det eller innan den första användningen.

Observationer vid uppdatering av Lynx Smart BMS NG:s fasta programvara

En uppdatering av den fasta programvaran medför inte en tillfällig avstängning av systemet. Under uppdateringen behåller Lynx Smart BMS NG alla kontakter och kontaktdonet i samma tillstånd som när uppdateringen påbörjades. Om uppdateringen inte fungerar öppnar ATD/ATC och kontaktdonet efter 120 sekunder av säkerhetsskäl. Det ger dig även tid att prova uppdateringen igen.
Uppdatering av den fasta programvaran börjar alltid med en ny full laddningscykel oberoende av det inställda gränsvärdet för SoC, vilket betyder att laddningsspänningsgränsen (CVL, charge voltage limit) automatiskt justeras från 13,5 V till 14,0 V (28,0 V eller 56,0 V).

Uppdatering av fast programvara via VictronConnect

Observera följande innan du utför en uppdatering av fast programvara via VictronConnect:

Se kapitlet om uppdatering av fast programvara i VictronConnect-manualen för detaljerade instruktioner om hur uppdateringen ska utföras.
Om en nyare programvaruversion finns tillgänglig meddelar appen VictronConnect (se till att du har den senaste versionen av appen) dig så fort som en anslutning har gjorts med Lynx Smart BMS NG.

Uppdatering av fast programvara via VRM: Fjärrstyrd uppdatering av fast programvara

Funktioner:

Fjärrstyrd uppdatering av internetanslutna produkter direkt från VRM-portalen
Du behöver inte installera någon programvara
Det fungerar från en bärbar dator, surfplatta och telefon
Du behöver inte hitta rätt programvarufil, systemet har redan alla och anger tydligt att en nyare version finns tillgänglig.

Se VRM: Manual för fjärrstyrd uppdatering av fast programvara för detaljerade instruktioner.

4.3. Inställningar för Lynx Smart BMS NG

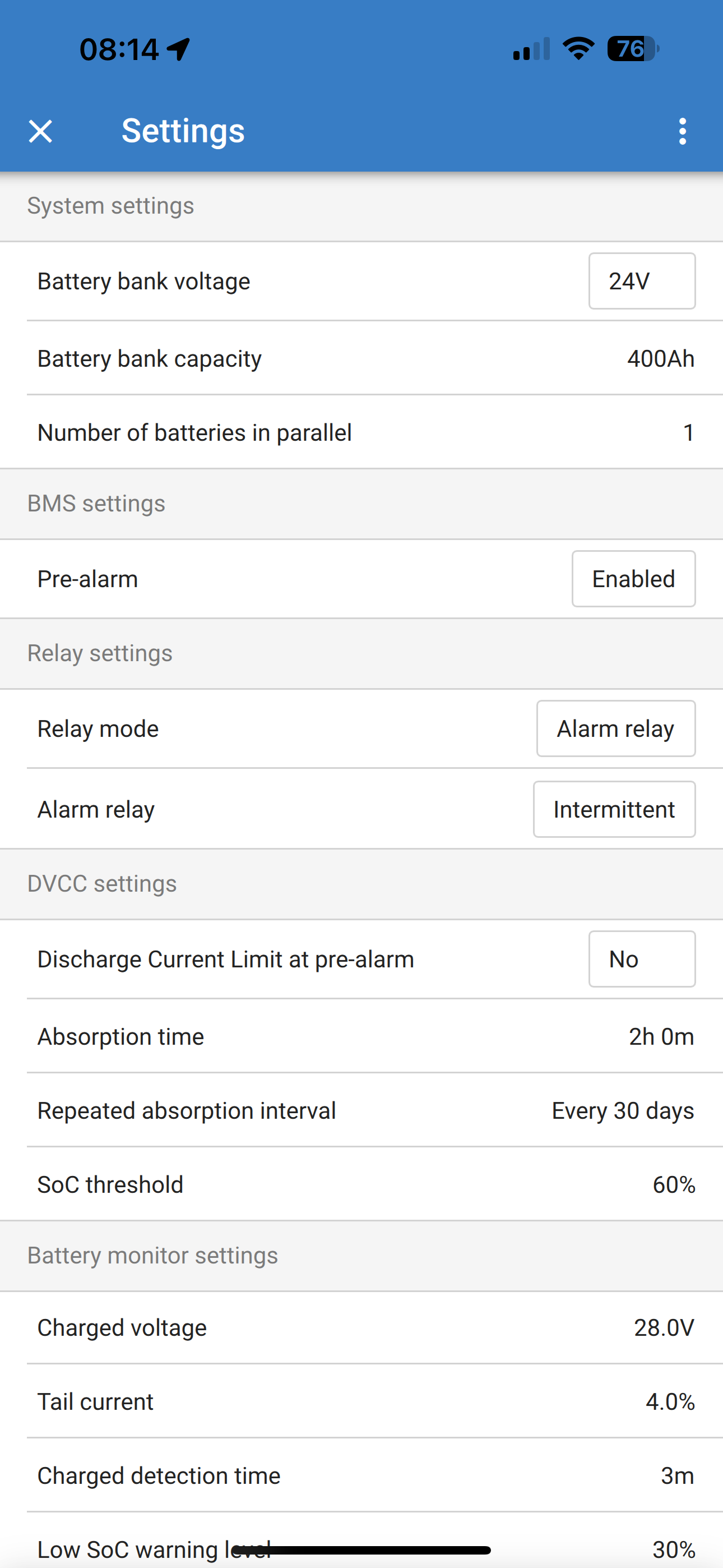

Efter strömtillförseln kan du använda appen VictronConnect för att konfigurera inställningarna för BMS.

Kontrollera batterispänningen (12, 24 eller 48 V):

Den ska ha känts av automatiskt, dubbelkolla det.

Kontroll av inställningen för batterikapacitet:

Den ska ha känts av automatiskt, dubbelkolla det.

Kontrollera antal parallellkopplade batterier:

Detta ska ha känts av automatiskt, dubbelkolla det.

Kontrollera inställningen av förlarmsläget:

Den här inställningen konfigureras automatiskt vid den första strömtillförseln och efter en ”Återställning till fabriksinställningar”. Den är aktiv som standard.

Aktiv: Rekommenderad inställning: En synlig eller hörbar enhet länkad till det programmerbara reläet aktiveras vid ett förlarm.
Inaktiv: När inställningen är inaktiv kommer enheten ignorera gränsen för urladdningsström vid förlarmsinställningen.

Ställ in reläinställningen:

Det programmerbara reläet har två driftlägen: Larmrelä och generator-ATC.

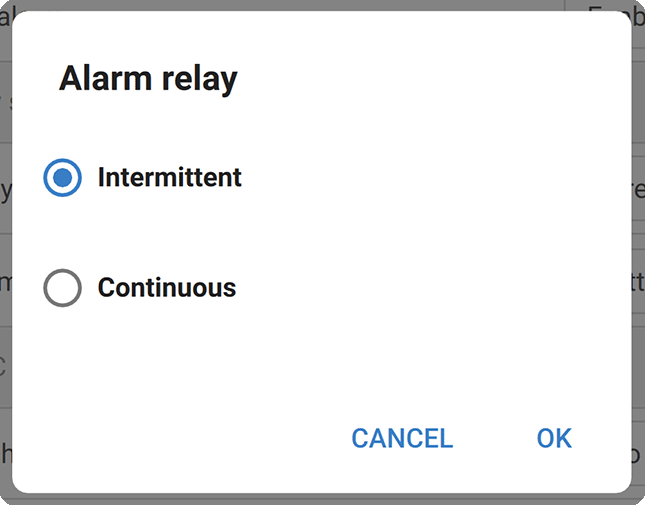

När det är inställt på larmreläläge aktiveras larmreläinställningen och kontinuerlig eller växlande drift kan väljas. Vid växlande drift slås reläet av och på var 0,8 sekund.
När det är inställt på generator-ATC-läge aktiveras endast reläet när kontaktorn är stängd. Innan kontaktorn öppnas, öppnas Generator-ATC först och två sekunder senare öppnas kontaktorn. Dessa två sekunder säkerställer att generatorn är avstängd innan batteriet kopplas från systemet.

DVCC-inställningar:

DVCC är tvunget på och kan inte stängas av. Några inställningar kan dock ändras och dessa beskrivs nedan:

Observera att dessa inställningar endast påverkar kompatibla DVCC-enheter såsom växelriktare/laddare, Orion XS DC-DC-batteriladdare och solcell-MPPT-laddare från Victron.

Urladdningsströmbegräsning vid förlarm: Standard är ”Nej”. Om den är inställd på ”Ja” är urladdningsströmbegränsningen redan inställd på 0 A, i händelse av ett förlarm, medan ATC-kontakten förblir stängd. På så sätt är det möjligt att spara viss batterieffekt för viktiga DC-belastningar, exempelvis såsom belysning, länspump och navigering på båtar.
Absorptionstid: är inställd på två timmar som standard. Detta kan anpassas vid behov.
Upprepad absorptionsintervall: antal dagar vid vilka en ny komplett laddningscykel påbörjas om batteriets SoC inte sjunker under tröskelvärdet för SoC. Standard är var 30:e dag och det kan anpassas vid behov.

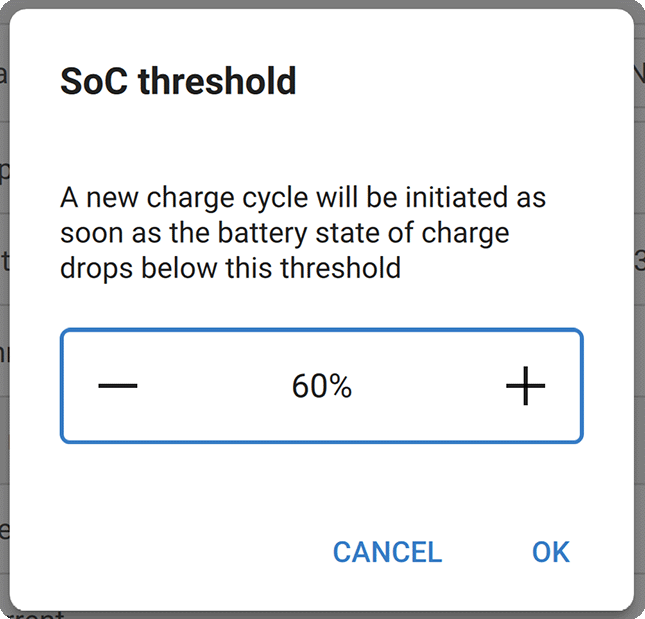

Tröskelvärde för SoC: är som standard inställt på 70 %. Det är tröskeln vid vilken Lynx Smart BMS NG påbörjar en ny komplett laddningscykel. Den kan anpassas vid behov.
En ny laddningscykel innebär att CVL (laddningsspänningsgräns) ökas från 13,5 V till 14,0 V-(28,0 V, 56,0 V).
Utöver tröskelvärdet för SoC startas en ny laddningscykel efter en uppdatering av den fasta programvaran, när batterispänningarna är under 12 V/24 V/48 V (3 V per cell) eller när en låg cellspänning känns av.

Batteriövervakarinställning:

Till skillnad från andra batteriövervakare är batteriövervakarinställningarna i Lynx Smart BMS NG mestadels fasta inställningar som inte kan kundanpassas. Anledningen till detta är att Lynx Smart BMS NG alltid används tillsammans med Victrons Lithium NG-batterier och flera av batteriövervakarparametrarna är därmed kända eftersom de relaterar till batteritypen.

Följande inställningar är anpassningsbara. En komplett förteckning över alla använda inställningar hittar du i Lista över batteriövervakarinställningar i bilagan.

Laddad spänning: den spänning över vilken batteriövervakaren synkroniserar och återställer SoC till 100 %. För att synkroniseringen ska ske måste även villkoren för svansström och laddningsavkänningstid ha uppnåtts. Standardinställningen är 14,0 V (28,0 V, 56,0 V) och kan anpassas vid behov. Om inställningen för systemspänning ändras måste även inställningen för laddad spänning ändras.
Svansström: den ström under vilken batteriövervakaren synkroniserar och återställer SoC till 100 %. För att synkroniseringen ska ske måste även villkoren för laddad spänning och laddningsavkänningstid ha uppnåtts. Standardinställningen är 4 % och den kan anpassas vid behov.
Laddningsavkänningstid: är den förflutna tid efter vilken batteriövervakaren synkroniserar och återställer SoC till 100 %. För att synkronisering ska ske måste även villkoren för laddad spänning och svansström ha uppnåtts. Standardinställningen är 3 minuter och den kan anpassas vid behov.

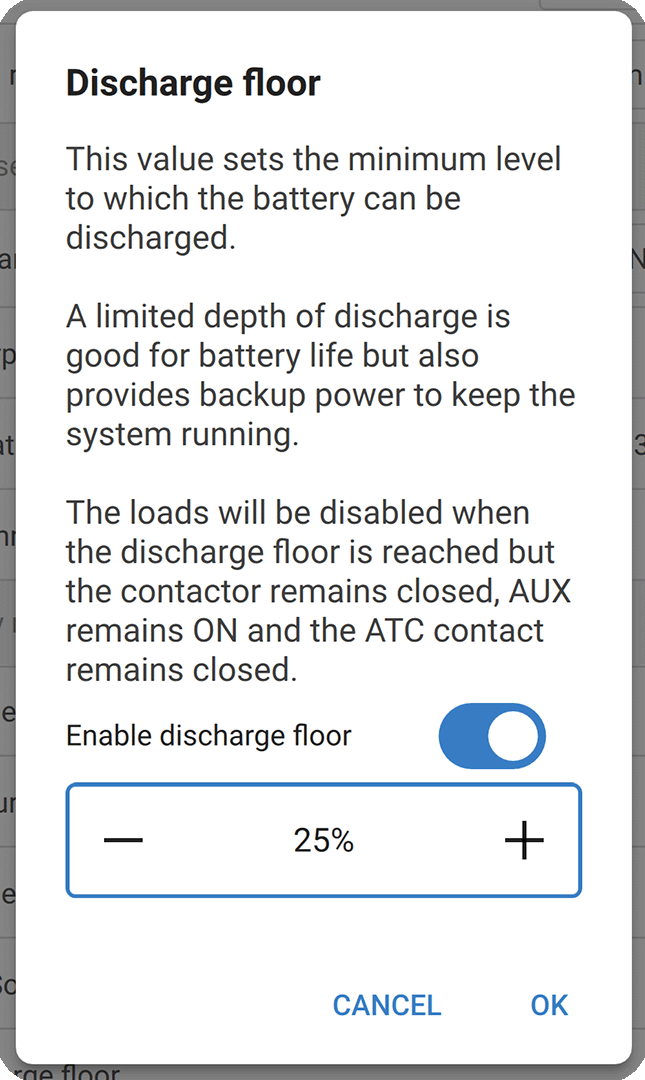

Urladdningsgolv (gräns): den här parametern har två funktioner:
Den används främst till att ställa in lägsta SoC för att fastställa hur djupt batteriet får laddas ur och för att säkerställa att det finns tillräckligt med energi kvar för självurladdning efter en nedstängning på grund av låg SoC.
Ett begränsat urladdningsdjup är bra för batteriets hälsa, men det ger även reservström för att hålla systemet igång, t.ex. till soluppgången för solcellssystem.
Ett larm om lågt SoC avges när den inställda urladdningsgränsen nås. BMS växlar därefter till AV-läge med en fördröjning på fem minuter om ingen tillräcklig laddningsspänning har känts av på systemsidan på BMS vid den tidpunkten.
Om du ställer in urladdningsgolvet på 0 (rekommenderas inte) inaktiveras den här funktionen.
Observera
Urladdningsgränsen förhindrar en fullständig urladdning och bör väljas så att det alltid finns tillräckligt med energi i batteriet för självurladdning innan batteriet kan återuppladdas.
Exempel: Ett urladdningsgolv (gräns) på 10 % tillhandahåller fortfarandet tillräckligt med lagrad energi för att självurladdningen av ett 200 Ah-batteri ska vara ungefär nio månader utan uppladdning.
Det används för att beräkna värdena för ”återstående tid” eller ”tid kvar” som visas i appen VictronConnect, en ansluten GX-enhet eller på VRM-portalen. Batteriövervakaren använder den faktiska urladdningsströmmen för att beräkna hur lång tid det tar att uppnå det inställda urladdningsgolvet.

Nivå för varning om låg SoC: nivån vid vilken en varning avges innan urladdningsgolvet har nåtts.

Laddningsstatus SoC: ställ manuellt in den nuvarande laddningsstatusen.

Synkronisera SoC till 100 %: synkronisera SoC manuellt till 100 %.

4.4. Inställningar för Lynx Distributor

Dessa instruktioner är endast tillämpliga om systemet innehåller en eller flera Lynx Distributor-enheter.

Varje Lynx Distributor måste adresseras och ställas in på A, B, C eller D. Detta görs med en tvåvägs DIP-switch som är belägen inuti Lynx Distributor-enheten. Hänvsining till kapitel 6.1.3. Adressering av Lynx Distributor i Lynx distributor-manualen.

Tips

Om DIP-switcharna av misstag har programmerats felaktigt eller behöver omprogrammeras till en annan adress efter att Lynx Smart BMS NG har driftsatts måste du starta om BMS (AV-läge och tillbaka till Standby eller PÅ-läge). Denna åtgärd är nödvändig för att föra in Lynx Distributor-statusen korrekt i VictronConnect och GX-enheten. En omstart av BMS rensar även felmeddelandet ”W-D02”: Kommunikation med Distributör [A, B, C, eller D] förlorad” i VictronConnect och rensar Lynx Smart BMS-larmet ”Distributörsanslutning [A, B, C eller D] förlorad”.

Använd appen VictronConnect för att ge varje säkring ett specifik namn (max. 16 tecken). Om säkringsnamnet är tomt (0 tecken) inaktiveras säkringen och ignoreras vid övervakning.

Gå till inställningssidan genom att klicka på kugghjulssymbolen längst uppe till höger.
Skrolla ner till inställningarna för Lynx Distributor på inställningssidan.
Klicka på ett distributor-namn. En ny meny öppnas med alla fyra säkringar.
Klicka på en säkring för att tilldela den ett anpassat namn och/eller för att manuellt inaktivera säkringen från övervakning.
