Handbuch zum Victron VM-3P75CT Energy Meter

SPANNUNGSEINGÄNGE

Spannungsanschluss

Direkt

Nennspannung L-N

85 bis 265 VAC

Nennspannung L-L

150 bis 460 VAC

Frequenz

50/60 Hz

STROMEINGÄNGE

Stromanschluss

Über Stromwandler (im Lieferumfang enthalten – Drahtlänge: 640 mm)

Nennstrom

75A

KOMMUNIKATION

VE.Can-Kommunikationsschnittstelle

Zwei RJ45-Steckverbinder (VE.Can Abschlusswiderstände im Lieferumfang enthalten)

Ethernet-Kommunikationsanschluss

Ein RJ45-Steckverbinder, Modbus UDP

Baudrate

100 ms

STROMVERSORGUNG

Typ

Eigenstromversorgung über L1-N

Schalter oder Stromkreisunterbrecher

Trennvorrichtung erforderlich – nicht im Lieferumfang enthalten

Externe Sicherung ^[1]

Nullleiter erforderlich – 500 mA, nicht im Lieferumfang enthalten

Verbrauch

1,45 W / 3,1 VA

Frequenz

50/60 Hz

GEHÄUSE

Material & Farbe

Polycarbonat, blau (RAL5012)

Spannungsanschluss

Schraubklemmen 0,25–1,5 mm² (24–16 AWG)

Anschluss des Stromwandlers

Steckbare Schraubklemmen (inklusive)

Schutzklasse

IP20

Gewicht

370 g (einschließlich Verpackung)

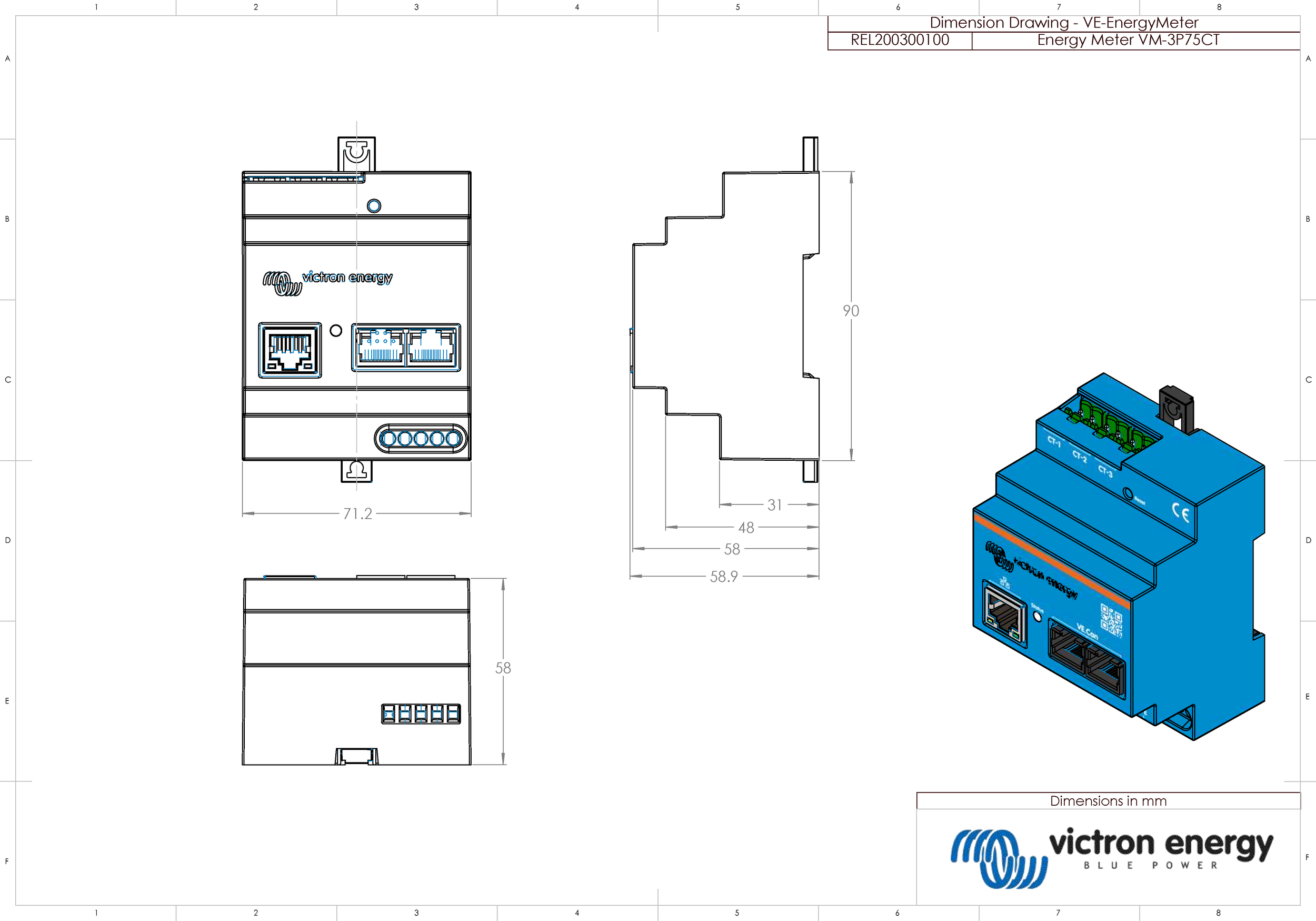

Maße

90 x 71 x 59 mm (3,5 x 2,8 x 2,3 Zoll)

UMGEBUNG

Verwendung im Innen- und Außenbereich

Nur im Gebäudeinneren

Betriebstemperatur

Von -10 bis +55 °C

Lagertemperatur

Von -20 bis +70 °C

Relative Feuchtigkeit

< 90 %, nicht kondensierend

Höhenlage

2000 m (6562 Fuß)

Spannungsschwankungen in der Netzversorgung

±0.1Un

Überspannungskategorie

Kat. III

Verschmutzungsgrad

2

NORMEN

Sicherheit

EN-IEC 61010-1

^[1] Kann weggelassen werden, wenn ein Stromkreisunterbrecher mit einer Sicherung von 500 mA als Trennvorrichtung verwendet wird.
