Handleiding Victron VM-3P75CT Energy Meter

SPANNINGSINGANGEN

Spanningsaansluiting

Rechtstreeks

Nominale spanning L-N

85 tot 265 VAC

Nominale spanning L-L

150 tot 460 VAC

Frequentie

50 / 60 Hz

STROOMINGANGEN

Stroomaansluiting

Met stroomtransformatoren (inbegrepen - draadlengte 640 mm)

Nominale stroom

75 A

COMMUNICATIE

Communicatiepoort VE.Can

Twee RJ45-poorten (VE.Can-afsluitklemmen inbegrepen)

Ethernet-communicatiepoort

Eén RJ45-poort, Modbus UDP

Verversingssnelheid

100 ms

VOEDING

Type

Zelf-voeding met L1-N

Schakelaar of stroomonderbreker

Vereist als middel om het apparaat te ontkoppelen - niet inbegrepen

Externe zekering ^[1]

Vereist in de nulleider - 500 mA, niet inbegrepen

Verbruik

1,45 W/3,1 VA

Frequentie

50 / 60 Hz

BEHUIZING

Materiaal & kleur

Polycarbonaat, blauw (RAL5012)

Spanningsaansluiting

Schroefklemmen 0,25 - 1,5 mm² (24 - 16 AWG)

Stroomtransformatoraansluiting

Insteekbare schroefklemmen (inbegrepen)

Beschermingscategorie

IP20

Gewicht

370 g (inclusief verpakking)

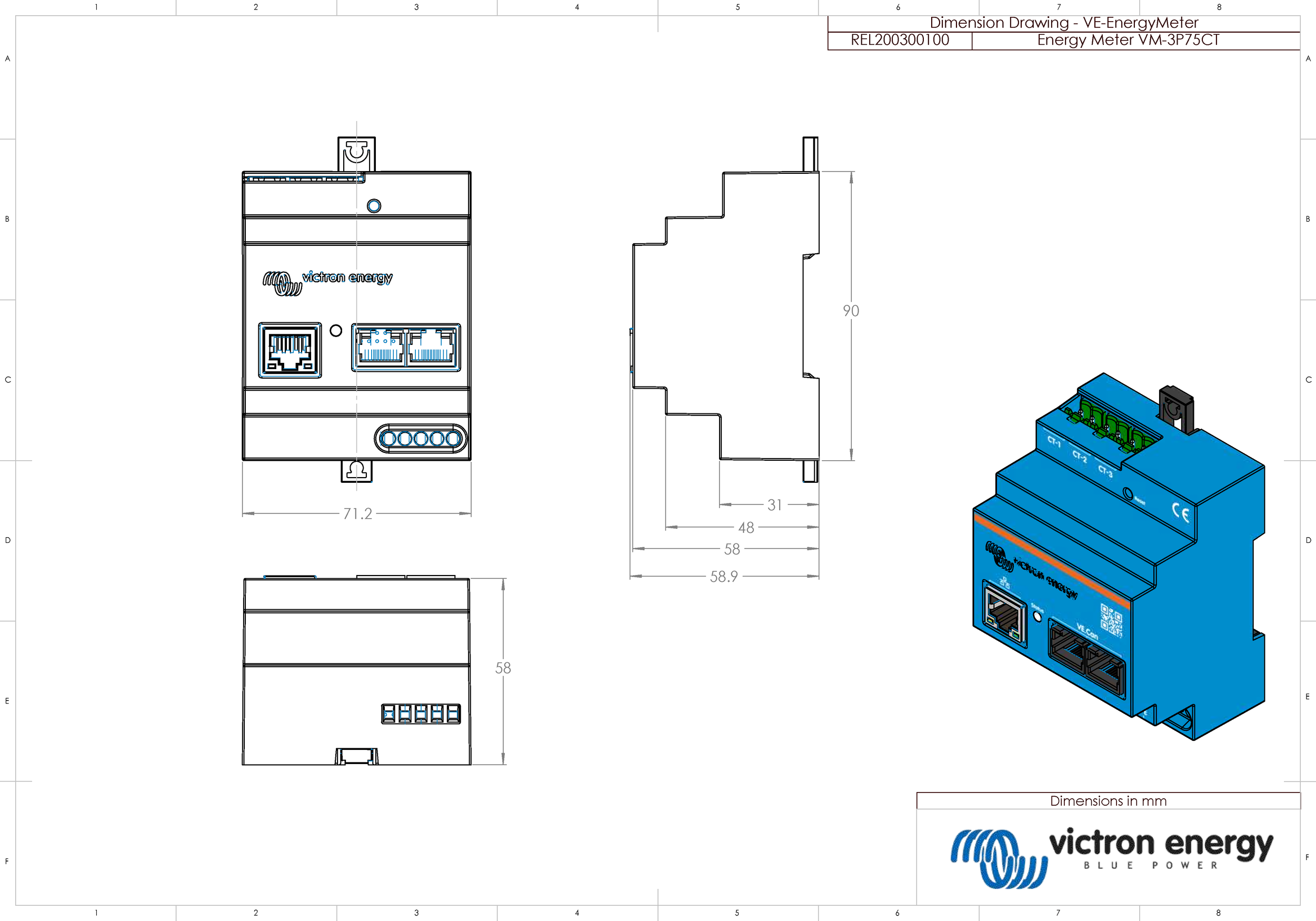

Afmetingen

90 x 71 x 59 mm (3,5 x 2,8 x 2,3 in)

OMGEVING

Binnen-/buitengebruik

Alleen binnen

Bedrijfstemperatuur

Van -10 tot +55 °C

Opslagtemperatuur

Van -20 tot +70 °C

Relatieve vochtigheid

< 90 % niet-condenserend

Hoogte

2000 m (6562 ft)

Netspanningsschommelingen

±0,1 Un

Te hoge spanningscategorie

Cat. III

Vervuilingsgraad

2

NORMEN

Veiligheid

EN-IEC 61010-1

^[1] Kan weggelaten worden als een stroomonderbreker met een zekeringwaarde van 500 mA gebruikt wordt als het onderbrekend apparaat.
