Manuel du compteur d’énergie VM-3P75CT Energy Meter

TENSION D’ENTRÉE

Connexion de tension

Directe

Tension nominale L-N

85 à 265 VCA

Tension nominale L-L

150 à 460 VCA

Fréquence

50/60 Hz

COURANT D’ENTRÉE

Connexion de courant

Via des transformateurs de courant (inclus - longueur de fil 640 mm)

Courant nominal

75 A

COMMUNICATION

Port de communication VE.Can

Deux connecteurs RJ45 (terminateurs VE.Can inclus)

Port de communication Ethernet

Un connecteur RJ45, Modbus UDP

Taux de rafraîchissement

100 ms

ALIMENTATION ÉLECTRIQUE

Type

Alimentation autonome via L1-N

Interrupteur ou disjoncteur

Nécessaire comme dispositif de déconnexion - non inclus

Fusible externe ^[1]

Requis sur le conducteur neutre - 500 mA, non inclus

Consommation

1,45 W/3,1 VA

Fréquence

50/60 Hz

BOÎTIER

Matériau et couleur

Polycarbonate, bleu

Connexion de tension

Bornes à vis de 0,25 - 1,5 mm² (24 - 16 AWG)

Connexion des transformateurs de courant

Bornes à vis enfichables (incluses)

Indice de protection

IP20

Poids

370 g (emballage inclus)

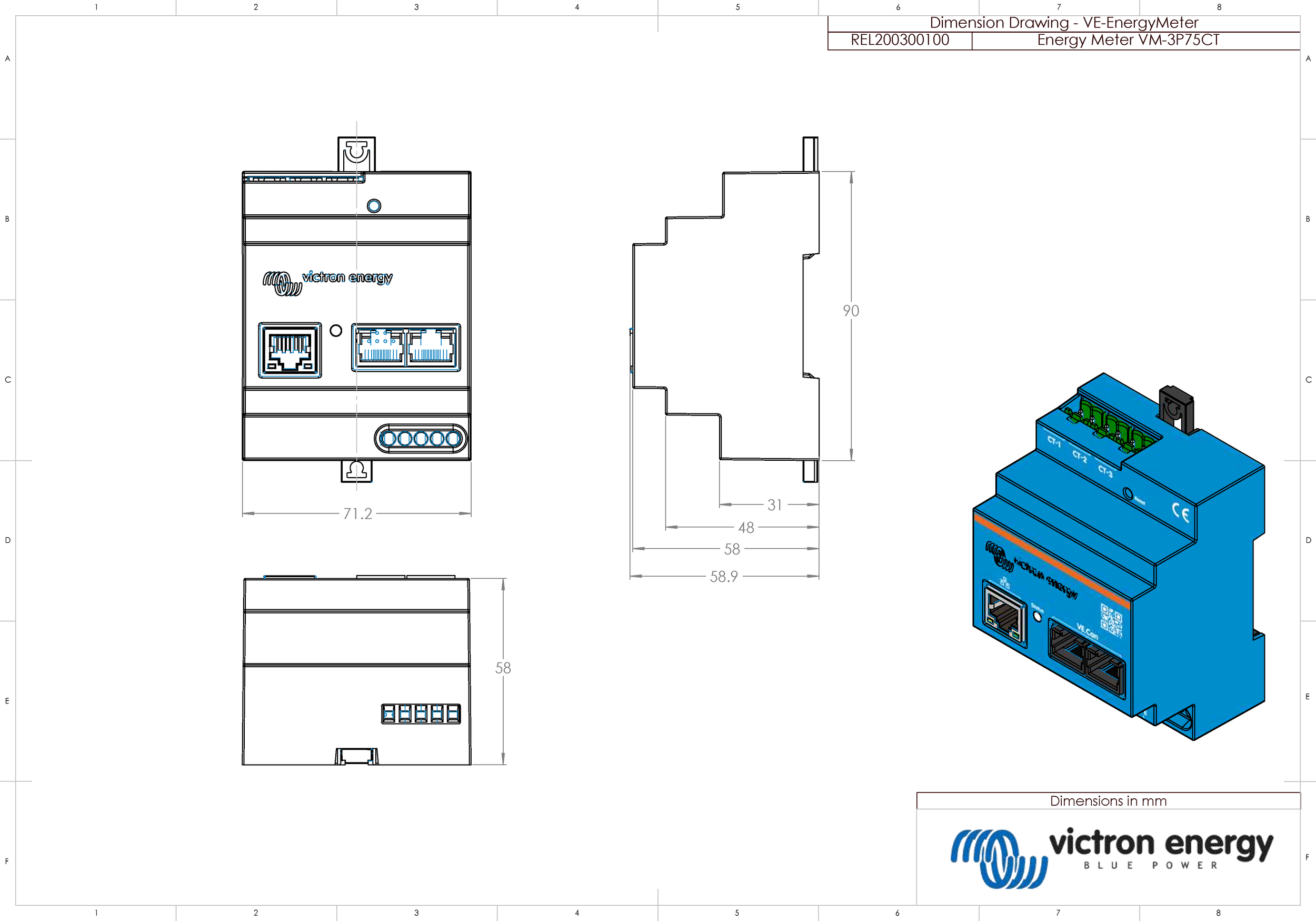

Dimensions

90 x 71 x 59 mm (3,5 x 2,8 x 2,3 po)

CONDITIONS D’EXPLOITATION

Usage d’intérieur/d’extérieur

Intérieur seulement

Température de fonctionnement

De -10 à 55 °C

Température de stockage

De -20 à 70 °C

Humidité relative

< 90 % sans condensation

Altitude

2000 m (6562 pi)

Fluctuations de la tension d’alimentation

± 0,1 Un

Catégorie de surtension

Cat. III

Niveau de pollution

2

NORMES

Sécurité

EN-CEI 61010-1

^[1] Peut être omis si un disjoncteur avec un fusible de calibre 500 mA est utilisé comme dispositif d’isolement.
