9. Apêndice

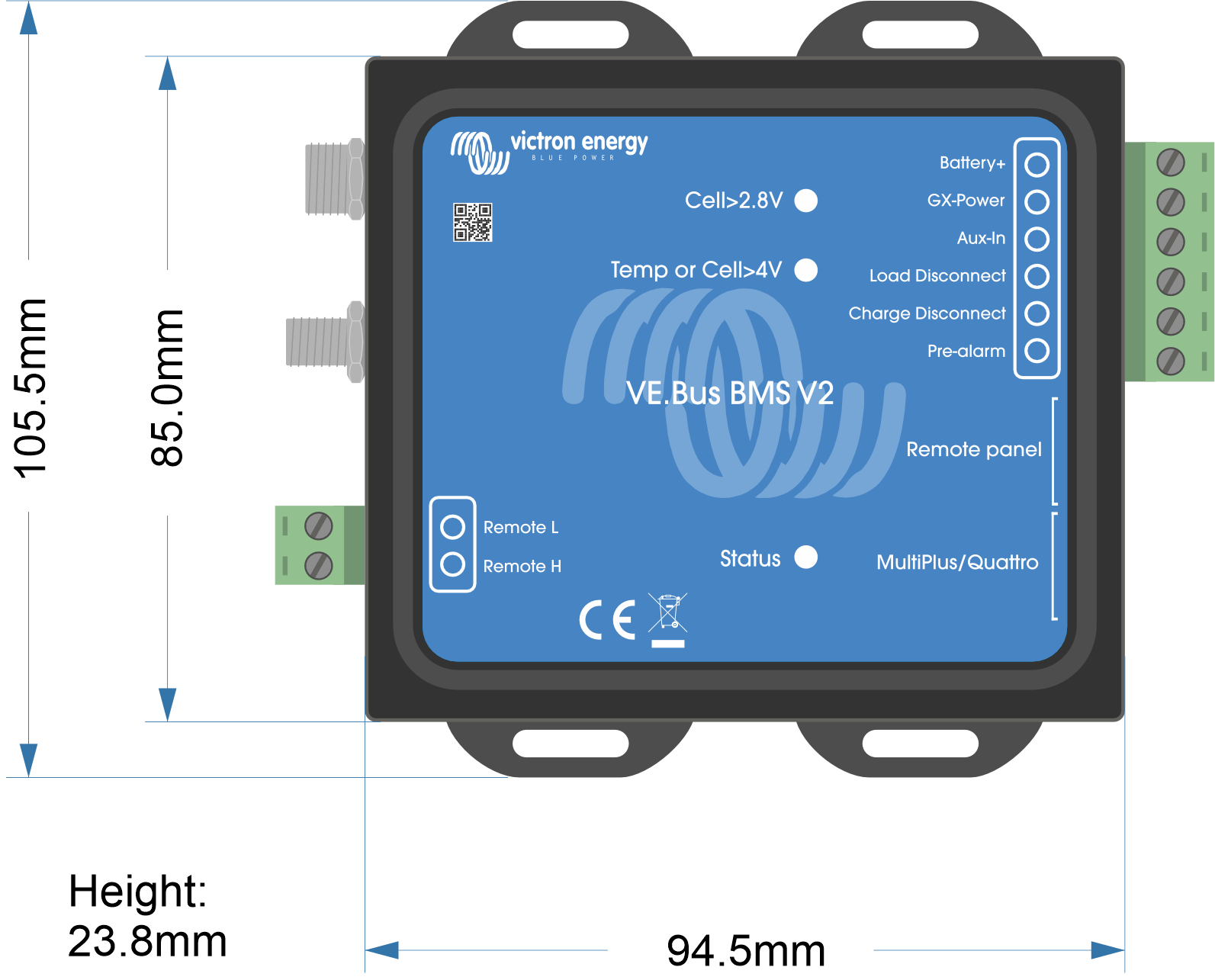

9.1. Dimensões do VE.Bus BMS V2
9.2. O VE.Bus BMS V2 em comparação com o VE.Bus BMS V1
Esta tabela destaca as diferenças entre o VE.Bus BMS V2 em comparação com o seu antecessor, o VE.Bus BMS V1.
Característica | VE.Bus BMS V2 | VE.Bus BMS V1 | ||
---|---|---|---|---|

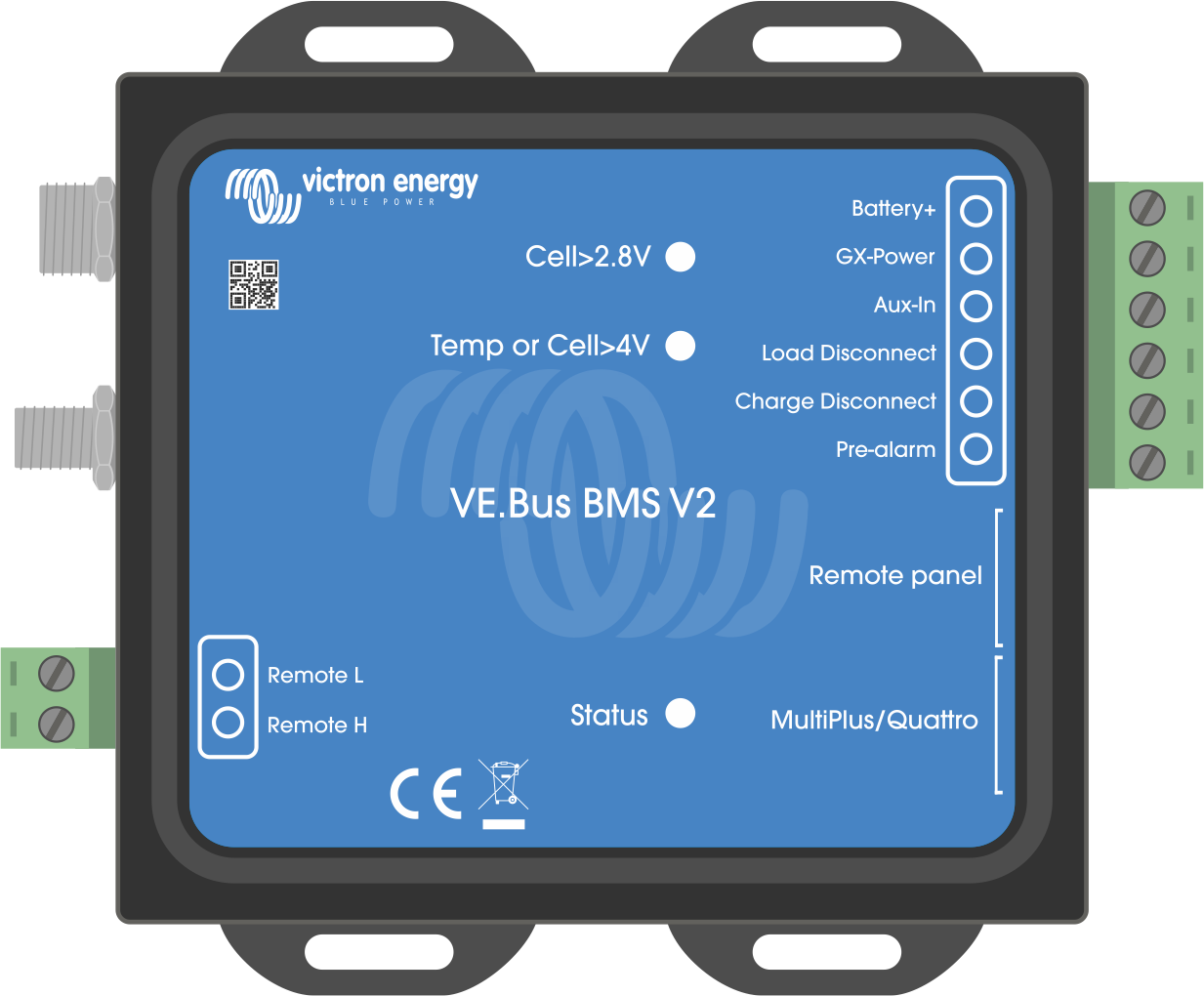

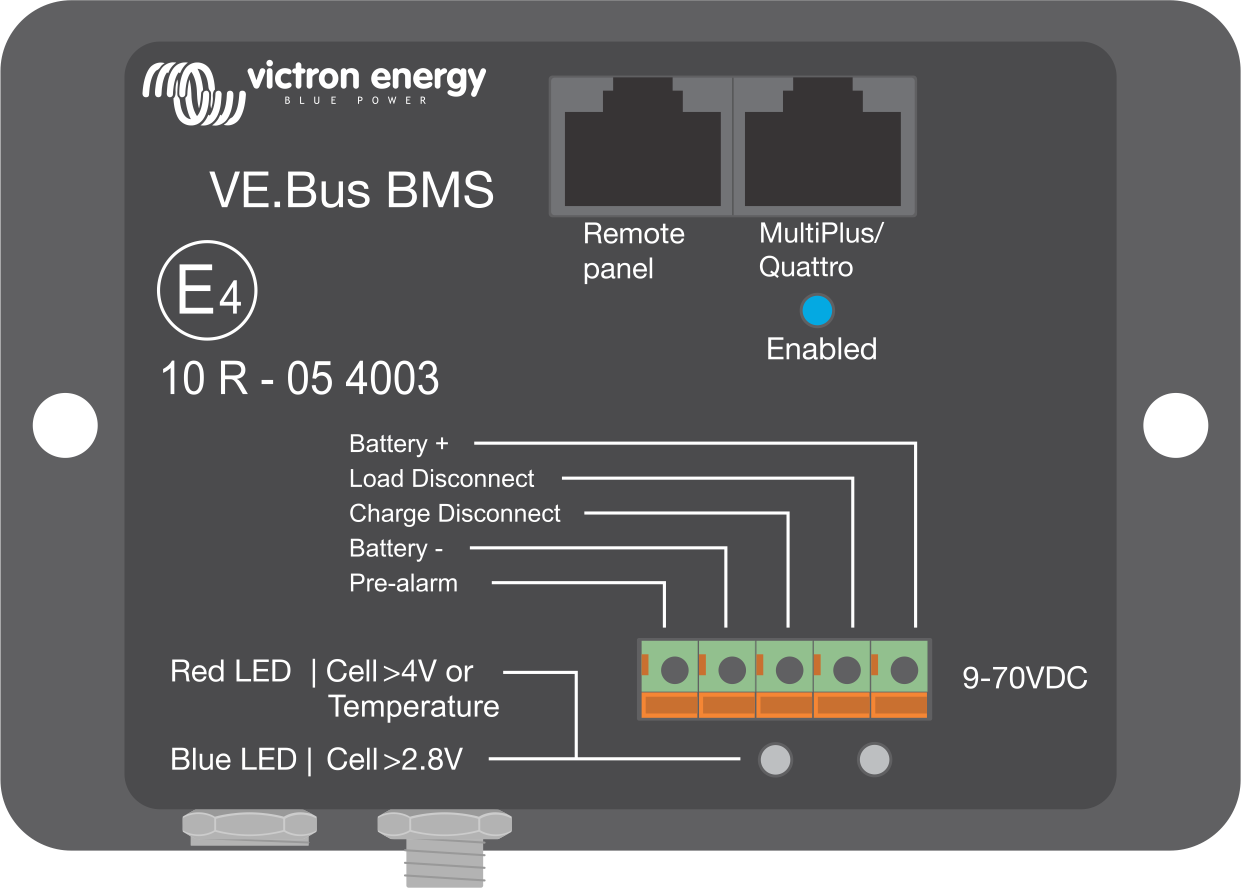

Imagem do produto | ||||
Porta MultiPlus/Quattro VE.Bus | Sim | Sim | ||
Porta do painel remoto VE.Bus | Para ligar um dispositivo GX, um «dongle» VE.Bus Smart ou um Digital Multi Control. | Apenas para ligar um painel Digital Multi Control. | ||
Comunicação do dispositivo GX | Sim, o BMS transmite dados operacionais e consegue controlar o equipamento que está ligado a um dispositivo GX, como carregadores solares e determinados carregadores CA através do DVCC. | Não | ||
Controlo Ligar/Desligar/Apenas carregador | Sim, através do dispositivo GX e remotamente por VRM, «dongle» Smart VE.Bus e Digital Multi Control. | Apenas com Controlo Digital Multi. | ||
Terminal GX-Pow | Sim, a saída GX-Pow fornece energia ao GX a partir da bateria ou da entrada AUX-In, aquela que tiver o valor superior. | Não | ||
Atualização do «firmware» do BMS. | Sim, tanto local como remotamente, através do portal VRM. | Não possível. | ||
Atualização do «firmware» do inversor/carregador «no sistema». | Sim, tanto local como remotamente, através do portal VRM. | Não, o VE.Bus BMS V1 precisa ser desconectado para atualizar o «firmware» do inversor/carregador. | ||
Utilizável sem uma ligação VE.Bus | Não. O BMS não tem ligação negativa da bateria; o negativo da bateria é proporcionado pelo VE.Bus e este tem de ser ligado para alimentar o BMS. | Sim | ||
Terminal de Desconexão da carga | Sim | Sim | ||
Terminal de pré-alarme. | Sim | Sim | ||
Terminal de Desconexão do carregamento | Sim | Sim | ||
Terminal de ligar/desligar remoto | Sim | Não. Se for necessário o controle remoto de ligar/desligar, um interruptor precisa ser colocado na linha de alimentação positiva para o BMS. | ||
Terminal Aux | Sim, um transformador CA-CC ou outra fonte de alimentação ligada à entrada AUX-In garante que o dispositivo GX continua a ser alimentado durante um estado de célula baixa, desde que a alimentação auxiliar esteja disponível. | Não | ||
LED compatível com Multiplus/Quattro. | Não | Sim | ||
LED de estado | Sim, este LED indica que o BMS está a enviar estruturas de informação para o inversor/carregador. O LED também pode indicar se o BMS está bloqueado no modo de gestor de reinicialização. | Não | ||
LED de tensão da célula baixa | Sim | Sim | ||
LED de tensão e/ou temperatura da célula altas. | Sim | Sim |
