11. Annexe

Dans cette section:

11.1. Indications des voyants, avertissements, codes d’alarme et d’erreur

Voyants

Le Lynx Smart BMS est équipé de deux voyants : le voyant Bluetooth et le voyant d’état. Ces voyants indiqueront le mode de fonctionnement et le mode de défaillance en cas de défaut.

Voyant Bluetooth	Description
Éteint	Pas d’alimentation du système ou Bluetooth désactivé dans l’application VictronConnect. Le Bluetooth peut être désactivé à la fois dans VictronConnect et dans un dispositif GX, mais uniquement activé à partir d’un dispositif GX.
Bleu fixe	Un appareil Bluetooth est connecté au Lynx Smart BMS
Bleu clignotant	La fonction Bluetooth est active, mais aucun appareil n’est connecté
Le voyant bleu clignote toutes les 3 secondes	Le Lynx Smart BMS est en mode hibernation, mais il est toujours accessible par Bluetooth

Voyant d’état	Description
Éteint	Le Lynx Smart BMS est en mode hibernation
Orange fixe	Initialisation en cours ou arrêt
Orange clignotant	Arrêt retardé pour refroidir le circuit de précharge
Vert fixe	En marche, le contacteur est fermé
Vert clignotant	Précharge en cours
Bleu clignotant toutes les 3 secondes	Le Lynx Smart BMS est en mode veille
Vert et rouge en alternance	Système en mode chargeur d’amorçage (mise à jour du micrologiciel)
Rouge clignotant 1 fois toutes les 4 secondes	Attention, consultez VictronConnect pour davantage de renseignements
Rouge clignotant 2 fois toutes les 4 secondes	Erreur de communication avec la batterie, vérifiez les câbles BMS de la batterie
Rouge clignotant 3 fois toutes les 4 secondes	Tension de cellule élevée/basse ou température élevée/basse détectée
Rouge clignotant 4 fois toutes les 4 secondes	Température élevée du BMS détectée
Rouge clignotant 5 fois toutes les 4 secondes	Temps restant précharge
Rouge clignotant 6 fois toutes les 4 secondes	Courant élevé de précharge
Rouge clignotant 7 fois toutes les 4 secondes	Tension de système probablement erronée
Rouge clignotant 8 fois toutes les 4 secondes	Courant de contacteur trop élevé
Rouge clignotant 9 fois toutes les 4 secondes	Erreur d’initialisation
Rouge clignotant 10 fois toutes les 4 secondes	Défaillance du contacteur de sécurité
Rouge clignotant 12 fois toutes les 4 secondes	Erreur d’alimentation interne
Rouge clignotant 14 fois toutes les 4 secondes	Tension de batterie non autorisée

Codes d’avertissements, d’alarme et d’erreur

Les codes d'avertissement, d'alarme et d'erreur sont également notifiées via l'application VictronConnect ou un appareil GX connecté et via VRM.

Un avertissement indique un problème qui, s’il n’est pas corrigé, entraînera un arrêt du système, tandis qu’une alarme indique la raison de l’arrêt du système.

Alarmes du Lynx Smart BMS dans l'application VictronConnect et sur un appareil GX

Voici une liste des codes d’alarme et d’erreur. Pour des exemples d’alarmes et les mesures à prendre en cas d’erreurs ou d’alarmes, consultez le chapitre de Dépannage et Assistance.

Codes d'avertissement

Code d’avertissement VictronConnect	Code d’avertissement du dispositif GX	Description	Instructions/remarques
W-B01	Tension de cellule basse	Tension de cellule basse	Chargez la batterie ou réduisez la charge pour éviter un arrêt imminent du système.
W-B02	#105 ou #106	Courant élevé	Réduisez le courant pour éviter un arrêt imminent du système. Faites cela en réduisant la charge ou en éteignant les consommateurs.
W-B03	#101	Température du BMS élevée	Vérifiez la température ambiante et vérifiez si les ventilateurs du BMS fonctionnent. Si les ventilateurs fonctionnent, réduisez la température ambiante. Si les ventilateurs ne fonctionnent pas, contactez votre revendeur Victron.
W-B04	#112	Avertissement mauvais contacteur	Réduisez le courant pour éviter un arrêt imminent du système. Faites cela en réduisant la charge ou en éteignant les consommateurs. Contactez votre revendeur Victron.
W-B06	-	Le consommateur va se déconnecter	Les consommateurs seront mis hors tension dans 30 secondes si le problème n’est pas résolu. Par exemple, une tension de batterie faible. Cet avertissement est toujours combiné à la raison pour laquelle le consommateur va se déconnecter. Les consommateurs sont mis hors tension via le contact ATD et/ou via le dispositif GX.
W-B07	-	SoC faible	Chargez la batterie ou réduisez la charge pour éviter un arrêt imminent du système.
W-D01	#221	Communication avec le distributeur A perdue	Vérifiez le câble entre le BMS et le distributeur.
W-D02	#222	Communication avec le distributeur B perdue	Vérifiez le câble entre le BMS et le distributeur.
W-D03	#223	Communication avec le distributeur C perdue	Vérifiez le câble entre le BMS et le distributeur.
W-D04	#224	Communication avec le distributeur D perdue	Vérifiez le câble entre le BMS et le distributeur.

Codes d’alarme

Code d’alarme VictronConnect	Code d’alarme du dispositif GX	Message	Instructions/remarques
A-B01	#103	Tension de cellule basse	Chargez la batterie. Le système remettra les consommateurs sous tension lorsque la batterie sera suffisamment chargée.
A-B02	#105 ou #106	Courant élevé	Réduisez le courant de charge ou désactivez certaines consommateurs. Le système essaiera de réactiver les chargeurs ou les consommateurs dans 5 minutes.
A-B06	-	Consommateur déconnecté	Les consommateurs ont été mis hors tension via le contact ATD et/ou via le dispositif GX. Résolvez cette alarme en chargeant la batterie. Si elle n’est pas résolue, le contacteur finira par s’ouvrir et le système CC sera déconnecté.
A-B07	-	SoC faible	Chargez la batterie. Le système remettra les consommateurs sous tension lorsque la batterie sera suffisamment chargée.

Codes d’erreur

Code d’erreur VictronConnect	Code d’erreur du dispositif GX	Description	Instructions/remarques
E-B09	#09	Tension de batterie non autorisée	La tension de batterie est trop élevée ou trop faible. Vérifiez la tension de la batterie et les paramètres de la batterie dans l’application VictronConnect. Cette erreur se produit lorsque la tension de la batterie est en dehors de toutes les plages de tension du système (9 V > Vbat > 60 V)
E-B11	#11	Erreur de matériel	Contactez votre revendeur Victron.

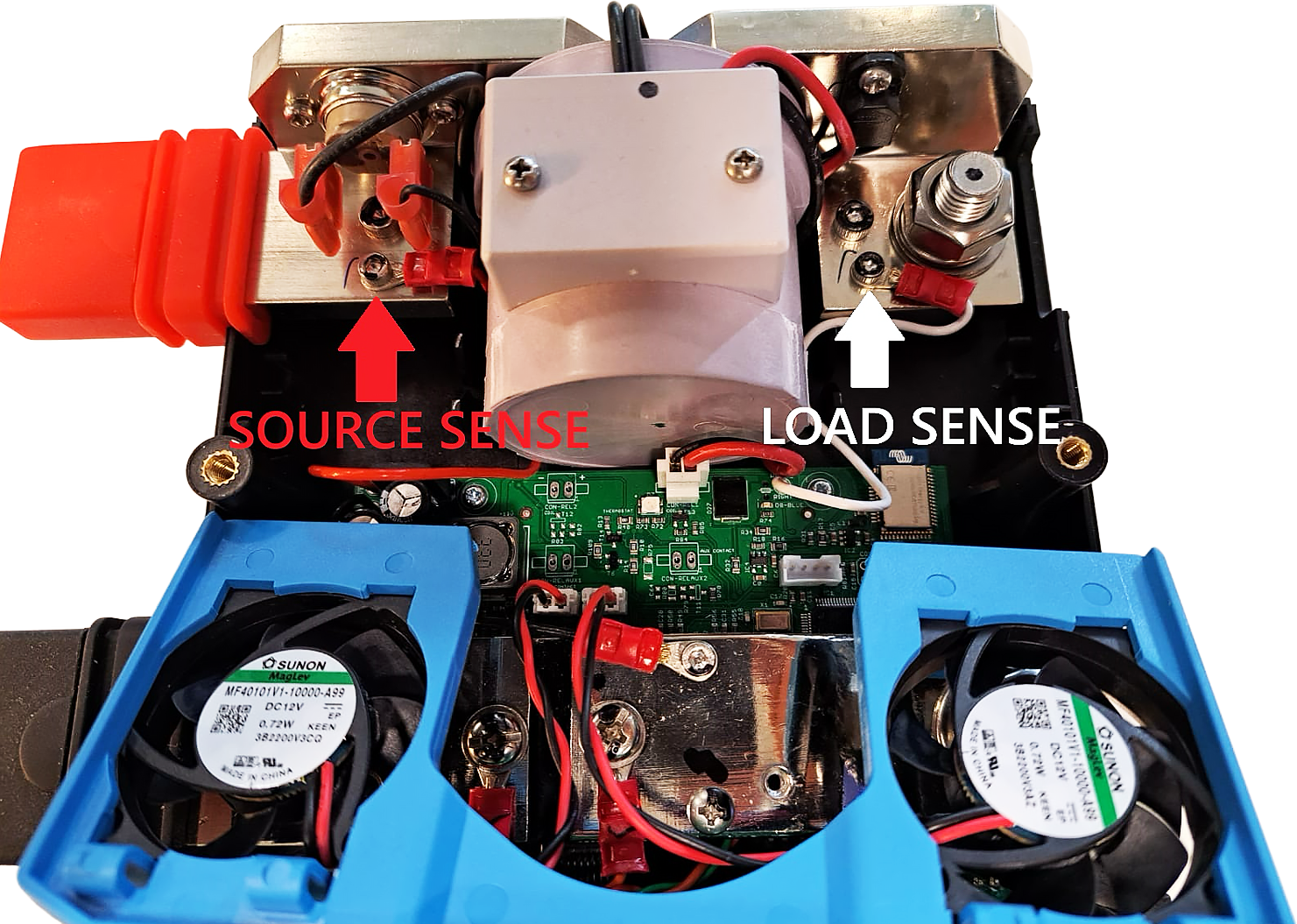

E-B25	#25	Erreur de précharge	La résistance du consommateur est trop faible pour précharger les consommateurs. Déconnectez ou réduisez certains consommateurs CC.
E-B26	#26	Erreur de contacteur	Contactez votre revendeur Victron.
E-B34	#34	Tension de système erronée	Vérifiez les paramètres de tension de la batterie dans l’application VictronConnect.
E-B35	#35	Temps limite de précharge	La capacité du consommateur est trop élevée pour une précharge. Déconnectez certains consommateurs CC.
E-B36	#36	Panne ATC/ATD	Vérifiez le câblage ATC/ATD et assurez-vous que tous les consommateurs et les chargeurs sont contrôlés par ATC ou ATD.
E-B119	#119	Données de configuration perdues	Les données de réglage sont corrompues. Accédez à la page des paramètres et rétablissez les valeurs par défaut.

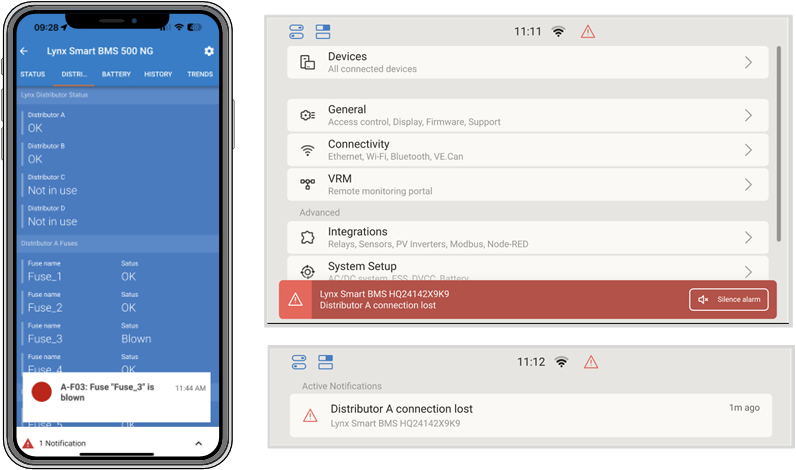

Codes d'alarme liés au distributeur Lynx

Code d’alarme VictronConnect	Code d’alarme du dispositif GX	Message	Instructions/remarques
A-F01	#201	Le fusible « Fuse_1 » est grillé	Fusible grillé. Remplacez le fusible.
A-F02	#202	Le fusible « Fuse_2 » est grillé
A-F03	#203	Le fusible « Fuse_3 » est grillé
A-F04	#204	Le fusible « Fuse_4 » est grillé
A-F05	#205	Le fusible « Fuse_5 » est grillé
A-F06	#206	Le fusible « Fuse_6 » est grillé
A-F07	#207	Le fusible « Fuse_7 » est grillé
A-F08	#208	Le fusible « Fuse_8 » est grillé
A-F09	#209	Le fusible « Fuse_9 » est grillé
A-F10	#210	Le fusible « Fuse_10 » est grillé
A-F11	#211	Le fusible « Fuse_11 » est grillé
A-F12	#212	Le fusible « Fuse_12 » est grillé
A-F13	#213	Le fusible « Fuse_13 » est grillé
A-F14	#214	Le fusible « Fuse_14 » est grillé
A-F15	#215	Le fusible « Fuse_15 » est grillé
A-F16	#216	Le fusible « Fuse_16 » est grillé

11.2. PGN NMEA 2000 pris en charge

Description	PGN
Informations sur le produit	126996
État détaillé CC	127506
État CC/batterie	127508
État du parc de commutateurs État 1 : Contacteur État 2 : Alarme État 3 : Tension de batterie basse État 4 : Tension de batterie élevée État 5 : État du relais programmable	127501

Classe et fonction :

Classe de l’appareil N2K : production d’électricité
Fonction de l’appareil N2K : Batterie

Pour plus d’informations, voir le guide d’intégration NMEA 2000 & MFD.

11.3. Liste des paramètres du contrôleur de batterie

Description	valeur par défaut	réglable	fixe	automatique
Capacité de la batterie	200 Ah	Oui	Non	Non
Tension de pleine charge	14,0 V/28,0 V/56,0 V*	Oui	Non	Non
Courant de queue	4 %	Oui	Non	Non
Étalonnage du courant nul	---	Non	Non	Oui (à la mise sous tension)
Exposant de Peukert	1.05	Non	Oui	Non
Facteur d'efficacité de charge	99 %	Non	Oui	Non
Seuil de courant	0,05 A	Non	Oui	Non
Niveau d’avertissement d’état de charge faible	15 %	Oui	Non	Non
Seuil de décharge	10 %	Oui	Non	Non
Delta T	1	Non	Oui	Non
Fin du cycle SoC	90 %	Non	Oui	Non
Cycle SoC	65 %	Non	Oui	Non
Décharge complète SoC	5 %	Non	Oui	Non

* pour un système 12 V/24 V/48 V

11.4. Brochage et vue d’ensemble du connecteur multi

Broche	Nom	Type	Fonction
1	Sortie de tension + AUX	Tension positive du système	Connexion positive aux appareils électriques auxiliaires, comme un appareil GX par ex.
2	Sortie de tension - AUX	Tension négative du système	Connexion négative (Sol) aux appareils électriques auxiliaires, comme un appareil GX par ex.
3	Autorisation de charger	Contact sec	Allume ou éteint les chargeurs via un signal filaire. La broche 3 peut être utilisée comme entrée de signal pour la broche 4 et câblée, par exemple, à partir de AUX+ ou AUX-. Voir les exemples de systèmes pour le câblage correct. Lorsque la charge est autorisée, les contacts sont fermés et lorsqu’elle n’est pas autorisée, les contacts sont ouverts.
4	Autorisation de charger	Contact sec
5	Autorisation de décharger	Contact sec	Allume ou éteint les consommateurs via un signal filaire. La broche 5 peut être utilisée comme entrée de signal pour la broche 6 et câblée, par exemple, à partir de AUX+ ou AUX-. Voir les exemples de systèmes pour le câblage correct. Lorsque la décharge est autorisée, les contacts sont fermés et lorsqu’elle n’est pas autorisée, les contacts sont ouverts.
6	Autorisation de décharger	Contact sec
7	Relais programmable NC	Contact sec	Le relais programmable est utilisé soit pour contrôler un alternateur, soit comme relais d’alarme. Pour plus de détails, consultez le chapitre Câblage du relais programmable.
8	Relais programmable COM	Contact sec
9	Relais programmable NO	Contact sec
10	Borne H d’allumage/arrêt à distance	Résistance de pull-up	Permet d’allumer ou d’éteindre à distance le Lynx Smart BMS. Pour connaitre l’ensemble de la fonctionnalité, consultez le chapitre Câblage d’un interrupteur d’allumage/arrêt à distance.
11	Borne L d’allumage/arrêt à distance	Résistance de pull-down
12	TEMP +	Capteur	Entrée positive pour un capteur de température externe (1000 A uniquement, non pris en charge, utilisation future)
13	TEMP -	Capteur	Entrée négative pour un capteur de température externe (1000 A uniquement, non pris en charge, utilisation future)

11.5. Structure du menu relatif au Lynx Smart BMS du dispositif GX

Ceci est une vue d’ensemble de la structure du menu relatif au Lynx Smart BMS du dispositif GX. Pour voir tous les éléments du menu illustrés ici, Venus OS v2.90 ou une version ultérieure est nécessaire.

Élément du menu	Valeur par défaut/unité	Description et/ou valeurs possibles
Lynx Smart BMS		Affiche le SoC, la tension et le courant dans la liste des appareils
Commutateur	Allumé	Commutateur logiciel pour faire passer manuellement le Lynx Smart BMS en mode veille ou marche
État	En fonctionnement	États possibles : Initialisation, Précharge, Marche, Arrêt, Veille
Erreur	#0 - Pas d’erreur	État d'erreur
Batterie	Tension, courant, puissance	Affiche les données actuelles du contrôleur de batterie
État de charge	%	État de charge en pourcentage
Ampères-Heures consommés	Ah	Affiche les Ah consommés depuis la dernière charge complète de la batterie
Autonomie restante	Jours/heures	Affiche le temps estimé, basé sur la charge actuelle et le réglage du plancher de décharge
Alarmes
Température interne élevée	OK
Tension de cellule basse	OK
SoC faible	OK
Historique
Décharge la plus profonde	Ah	La décharge la plus profonde depuis la dernière réinitialisation de l’historique
Total cycles de charge	0	Nombre de cycles de charge depuis la dernière réinitialisation de l’historique
Nombre de décharges complètes	0	Une décharge complète est prise en compte lorsque le SoC tombe en dessous de 5 %
Cumul des Ah consommés	Ah	Ah cumulés consommés depuis la dernière réinitialisation de l’historique
Tension minimale	V	Tension minimale depuis la dernière réinitialisation de l’historique
Tension maximale	V	Tension maximale depuis la dernière réinitialisation de l’historique
Nombre de synchronisations	0	Nombre cumulé de synchronisations du contrôleur de batterie
Énergie déchargée	kWh	Nombre cumulé d’énergie déchargée depuis la dernière réinitialisation de l’historique.
Énergie chargée	kWh	Nombre cumulé d’énergie chargée depuis la dernière réinitialisation de l’historique.
Effacement de l'historique	Appuyez pour effacer	Efface toutes les données de l’historique
Diagnostic
Diagnostic		Affiche les dernières erreurs connues
Fusibles
Distributeur A	OK	États possibles : OK, fusible grillé
Fusible 1..4	OK	États possibles : OK, non utilisé, grillé
Distributeur B	OK	États possibles : OK, fusible grillé
Fusible 1..4	OK	États possibles : OK, non utilisé, grillé
IO
Commutateur système	Activé	État du commutateur système
Autorisation de charger	Oui	État du signal ATC
Autorisation de décharger	Oui	État du signal ATD
Appareil		Paramètres liés au dispositif et réglage du nom personnalisé
Paramètres
Limite de tension de charge (CVL)	V	Affiche la tension cible envoyée aux chargeurs compatibles DVCC (pour une batterie de 12 V : 13,50 V ou 14,20 V)
Limite de courant de charge (CCL)	A	Limite de courant de charge maximale autorisée envoyée aux chargeurs compatibles DVCC.
Limite de courant de décharge (DCL)	A	Limite maximale autorisée du courant de décharge

11.6. Dimensions du boîtier

Dimensions du boîtier du modèle Lynx Smart BMS 500 M8

Dimensions du boîtier du modèle Lynx Smart BMS 1000 M10
