Het VRM geavanceerd dashboard biedt een aantal verschillende widgets/grafieken met een groot aantal parameters en waarden (afhankelijk van de geïnstalleerde apparaten) en andere hulpmiddelen om een uitgebreide diagnose van de installatie uit te voeren.
De widgets zijn voornamelijk grafieken of samenvattingen van gegevens over een geselecteerde tijdsperiode.
Opmerking
Het opslaan van geavanceerde widgets is alleen beschikbaar voor gebruikers met toegangsniveau Beheerder en Technicus van een installatie.
Open, om widgets in te stellen, de geavanceerde pagina vanuit de VRM-menu zijbalk

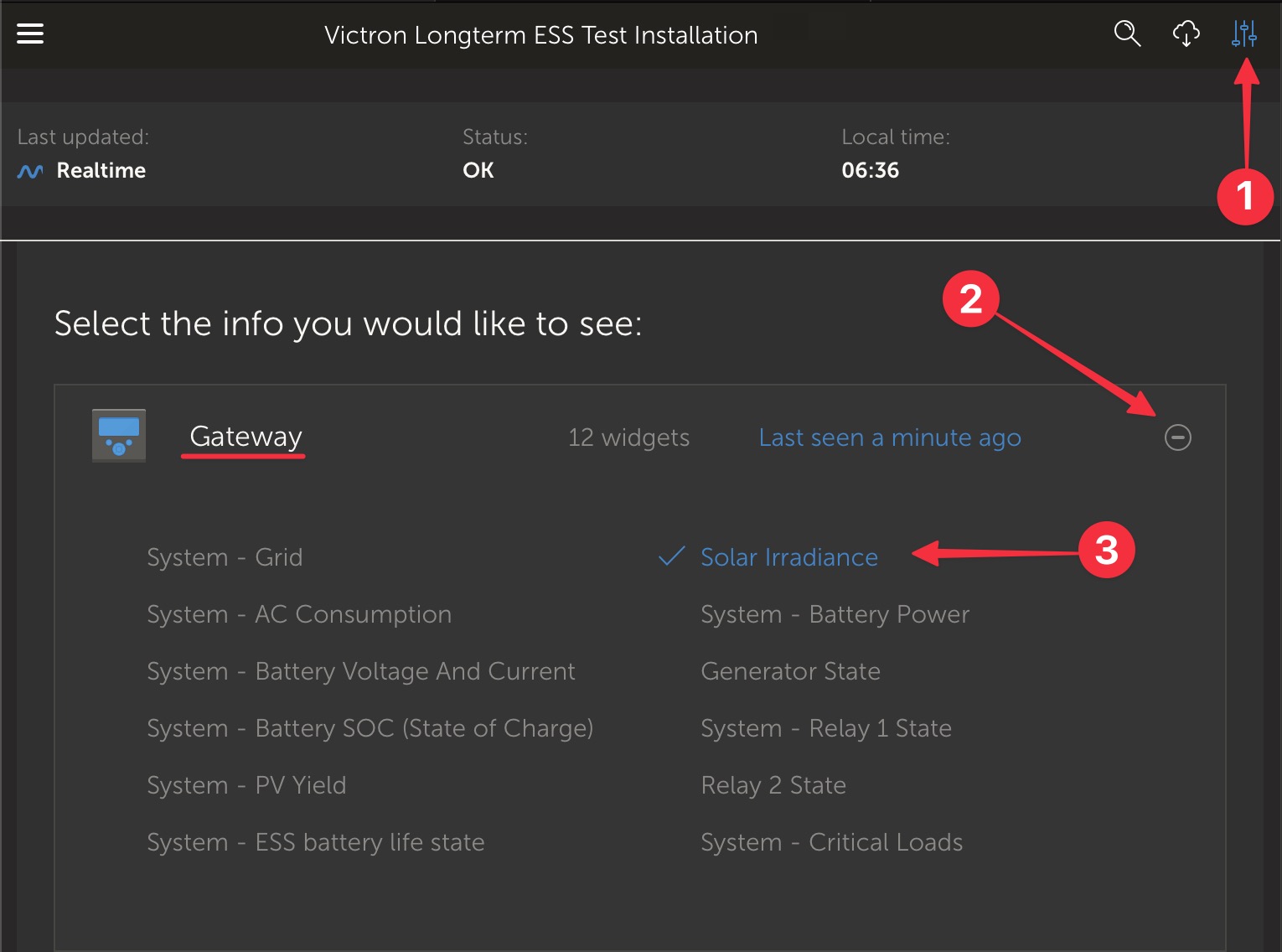

Klik op de kleine toets voor besturingswidgets rechtsboven op de geavanceerde pagina om naar de selectiepagina voor widgets te gaan.
Dit laat de beschikbare widgets van het systeem zien, ze kunnen in- of uitgeschakeld worden door erop te klikken. Als de gewenste widgets zijn geselecteerd, kan het keuzemenu weer verborgen worden door op de widgetbesturingsknop te klikken
Om de grafieken te organiseren heeft elke widget onderaan rechts een kleine driehoek. De grafiek kan gesleept worden en de grootte kan aangepast worden tussen 3 verschillende kolombreedtes. Klik en houd de widget bovenin vast om hem naar de gewenste positie te slepen. Op deze manier kunnen gerelateerde parameters van verschillende apparaten visueel samengevoegd woorden als men op zoek is naar een specifiek probleem of een geavanceerde diagnose wilt uitvoeren.
Gebruik de datumkiezer om snel vooraf ingestelde tijdbereiken te selecteren of een aangepast tijdbereik toe te passen.
En als alles is ingesteld, vergrendel dan de widgets door op het slotpictogram te klikken zodat ze niet per ongeluk kunnen worden verplaatst.
Tip
Selecteer een ruimer tijdsbestek en klik en sleep om in te zoomen op de grafiek op gebeurtenissen die van belang zijn.

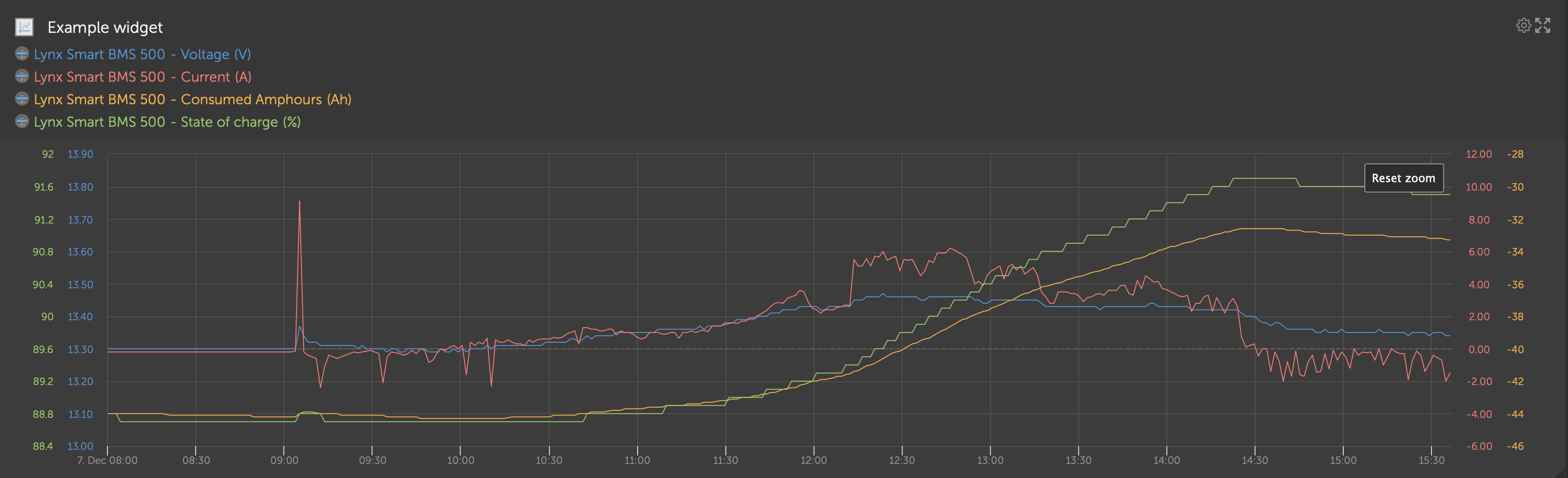

Zo ziet een geavanceerde widgetgrafiek eruit:
 |
Apparaatnaam en weergegeven parameters
Legenda: Door te klikken op de individuele parameters wordt de gekoppelde plot verborgen. Een andere klik maakt het opnieuw zichtbaar.
Een klik op het tandwiel geeft extra widgetopties weer: Bij activering van een widget worden de min - max bereikwaarden getoond en wordt de zoom van de grafiek gereset.
Klikken op het kruis vergroot de grafiek naar de grootste omvang.
De y-as wordt automatisch geschaald.
De x-as wordt ook automatisch geschaald.
De plot: klik & sleep in de plot om in te zoomen op interessante gebeurtenissen.
Klein driehoekje: sleep en pas de grootte van de grafiek aan.
 |
Terwijl de geavanceerde widgets niet aanpasbaar en vooraf gedefinieerd zijn door het systeem, is er een optie om aangepaste widgets te maken en ze toe te voegen aan het geavanceerde dashboard.
Met aangepaste widgets kunnen systeemwaarden worden weergegeven en met elkaar worden vergeleken op dezelfde grafiek, wat bijzonder nuttig is voor systeemdiagnose.
De voordelen:
Om een aangepaste widget in te stellen
Ga naar het geavanceerde dashboard.
Klik op het controlewidget-pictogram rechtsboven.
Ga naar beneden in de lijst met beschikbare widgets.
De laatste widget in de lijst heet Aangepaste widget (dit is ook de plaats waar alle aangepaste widgets worden opgeslagen), klik erop.
Klik op de toets Aangepaste widget aanmaken.

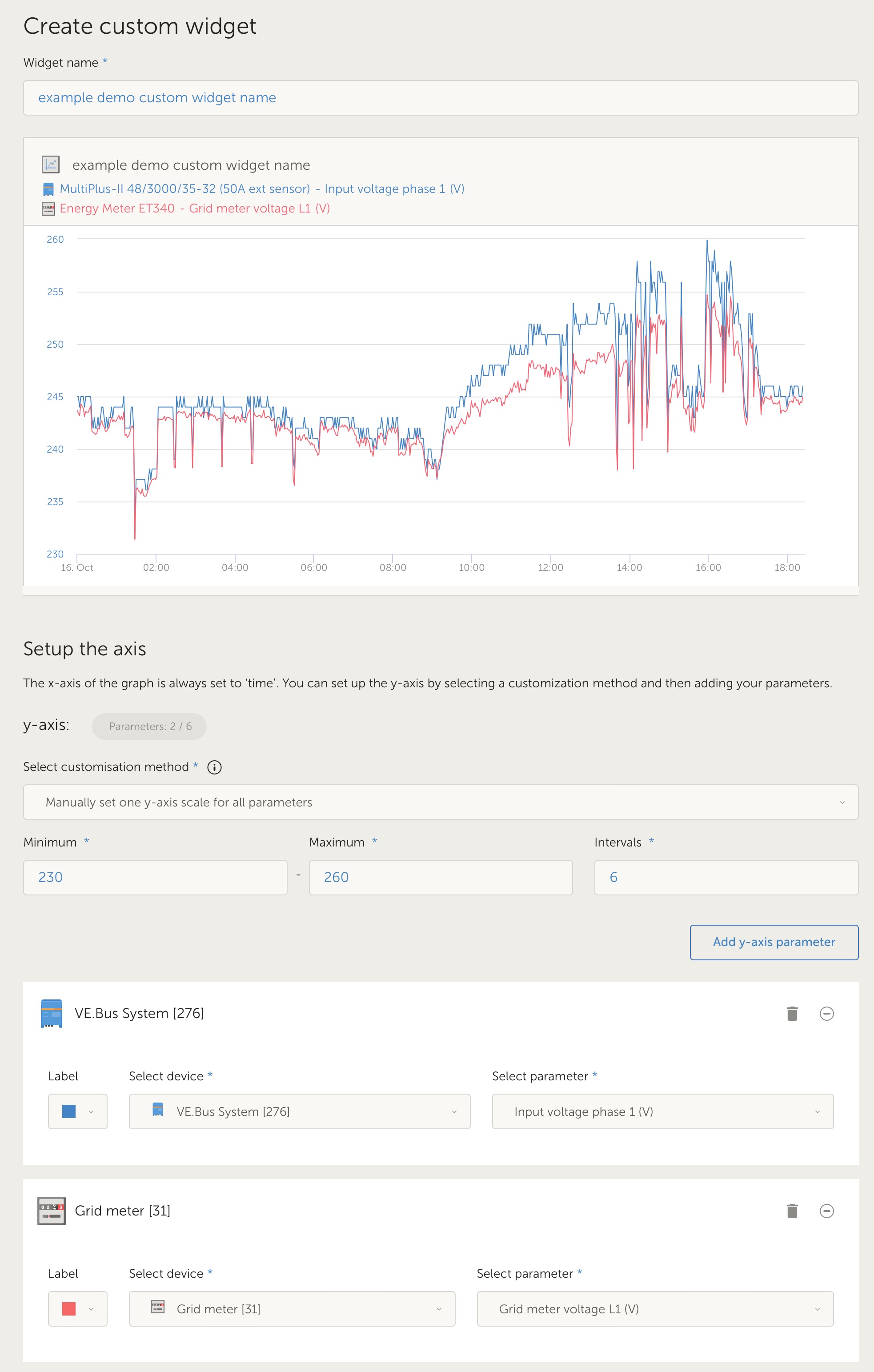

Aangepaste widgetopties
Aangepaste widgetnaam
Dit wordt getoond in de selectiezone van de aangepaste widget en is ook de titel van de widget als deze is ingeschakeld.
Aanpasbare y-as (standaard, individueel of handmatig bereik voor allen)
Een aanpasbare y-as zorgt voor de beste weergave van de gegevens. De standaard optie geeft het normale automatische bereik voor elke parameter. Met Individueel kan elke y-as aangepast worden met een maximum, minimum en het gewenste aantal intervalvinkpunten. Handmatig bereik voor alles maakt een enkele y-as die alle parameters delen. Dit kan handig zijn voor vergelijkingen waarbij misschien niet het volledige gegevensbereik zichtbaar hoeft te zijn, zoals het tonen van alleen het hoge spanningsbereik.
Voeg tot 6 y-as apparaatparameters toe in één widget
er kunnen maximaal 6 parameters per aangepaste widget toegevoegd worden. Hierdoor kunnen de spanning en stroom van elke fase van een 3-fasensysteem op één grafiek worden vergeleken.
Extra parameters/gegevens om uit te kiezen naast de standaard geavanceerde parameters
Er zijn veel ongedocumenteerde gegevenspunten die worden verzameld door de VRM die alleen beschikbaar zijn via de aangepaste widgetfunctie. Ze zijn niet allemaal gevuld met bruikbare gegevens voor alle systemen.
Aangepaste kleurlabels
Elke parameter moet toegewezen worden aan een ander kleurlabel.
Voorbeeld tijdens het maken van de aangepaste widget
Naarmate er wijzigingen worden aangebracht en parameters worden toegevoegd aan het aangepaste widget wordt de voorbeeldweergave in realtime bijgewerkt.
Indien opgeslagen op elk ogenblik bewerkbaar of verwijderbaar
Zodra de aangepaste widget is opgeslagen, kan de widget bewerkt worden of verwijderd worden vanuit hetzelfde widgetbeheergebied waarin de widget gemaakt is.
 |

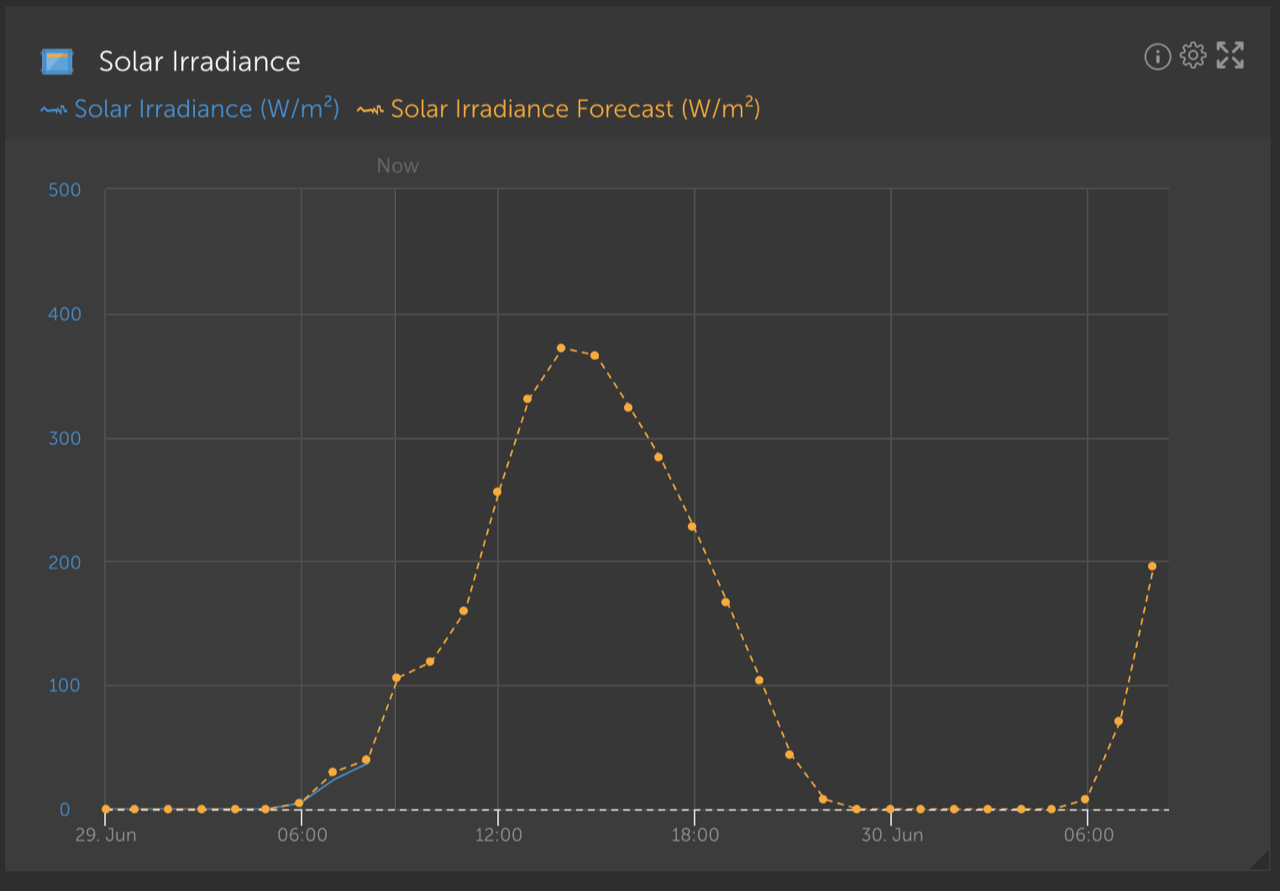

Naast de dashboardschatting hebben we ook de onderliggende Solar Irradiance Forecast (W/m²) beschikbaar als een nieuwe geavanceerde VRM-widget.
 |
Net als het dashboard werkt deze widget in de tijdframe-weergave 'Vandaag' iets anders dan de rest en breidt de x-as van de tijd uit om de hele 24 uur te beslaan, zodat de schatting voor die dag zichtbaar wordt.
 |
