VRM:s avancerade instrumentpanel erbjuder ett flertal olika widgetar/grafer med ett brett urval av parametrar och värden (beroende på de installerade enheterna) och andra verktyg för att göra en omfattande diagnos av installationen.
Widgetarna är huvudsakligen diagram eller sammanfattningar av data över en vald tidsperiod.
Notera
Endast installationens användare med åtkomstnivåer Admin eller Tekniker kan spara avancerade widgetar.
Öppna den Avancerade sidan från VRM-menyns sidomeny för att ställa in widgetar.

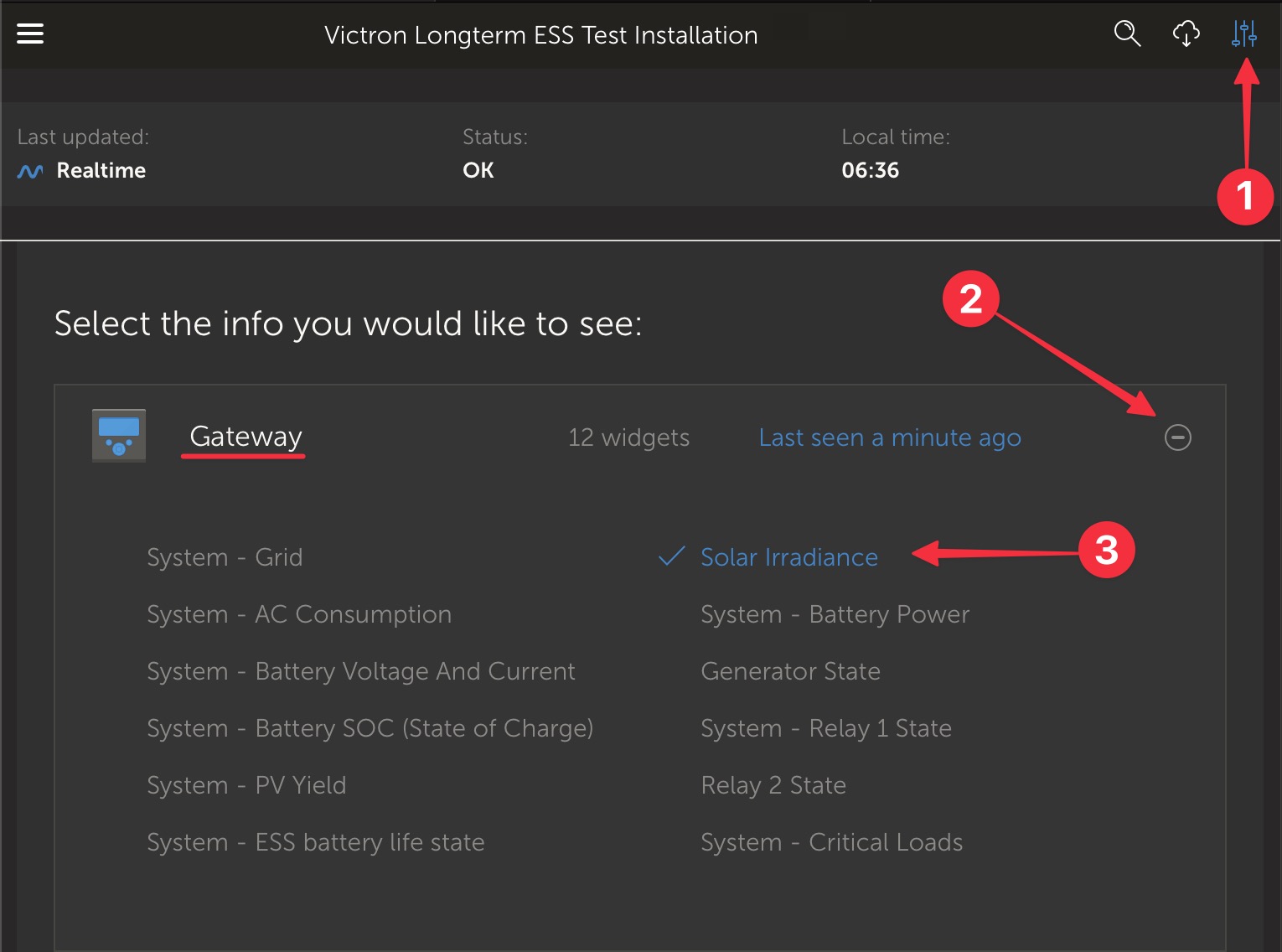

Klicka på den lilla styrknappen för widgetar i det övre högra hörnet på den avancerade sidan för att komma till sidan där du väljer widgetar.
Då visas de widgetar som finns tillgängliga i ditt system och du kan aktivera eller inaktivera dem genom att klicka på dem. När du har valt de widgetar du vill ha kan du dölja urvalsmenyn igen genom att klicka på styrknappen för widgetar.
För att organisera diagrammen har varje widget en liten triangel längst ner till höger. Med den kan du dra och ändra storlek på diagrammen i tre olika kolumnstorlekar. Klicka och håll widgeten i toppen för att dra den till önskad position. På så sätt kan du visuellt kombinera parametrar från olika enheter när du letar efter ett specifikt fel eller vill utföra avancerad diagnostik.
Använd datumväljaren för att snabbt välja förinställda tidsintervall eller ange ett anpassat tidsintervall.
När allt är inställt låser du widgetarna genom att klicka på låssymbolen så att de inte flyttas av misstag.
Tips
Välj ett större tidsintervall och klicka sedan och dra för att zooma in på diagrammet vid intressanta händelser.

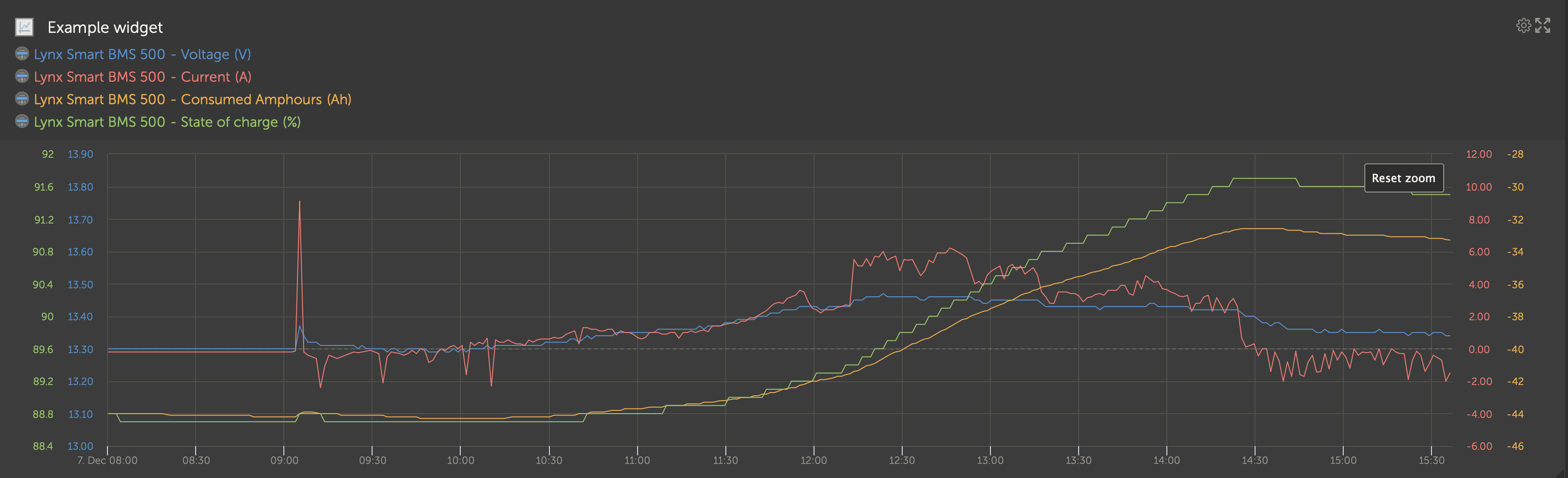

Så här ser ett avancerat widget-diagram ut:
 |
Enhetsnamn och visade parametrar
Legend: Genom att klicka på de enskilda parametrarna döljs den associerade kurvan. Med ytterligare ett klick blir den synlig igen.
Genom att klicka på kugghjulet visas ytterligare widget-alternativ. Aktivera widgeten, visa min-max intervallvärden och återställa diagramzoom.
Genom att klicka på krysset förstoras diagrammet till sin största storlek.
Y-axeln skalas automatiskt.
Även X-axeln skalas automatiskt.
Kurva: klicka och dra in i kurvan för att zooma in på intressanta händelser.
Liten triangel: dra och återställ diagrammets storlek.
 |
De avancerade widgetarna kan inte modifieras och de är förinställda av systemet men det finns dock ett alternativ för att skapa anpassade widgetar och lägga till dem i den avancerade instrumentpanelen.
Med anpassade widgetar kan systemvärden visas och jämföras med varandra i samma diagram, vilket är särskilt hjälpsamt för systemdiagnostik.
Fördelar:
Att ställa in en anpassad widget
Gå till den avancerade instrumentpanelen.
Klicka på widgetstyrningssymbolen längst upp till höger.
Skrolla längst ner i listan över tillgängliga widgetar.
Den sista widgeten i listan kallas Anpassad widget (vilket också är platsen där alla anpassade widgetar sparas). Klicka på den.
Klicka på knappen Skapa anpassad widget.

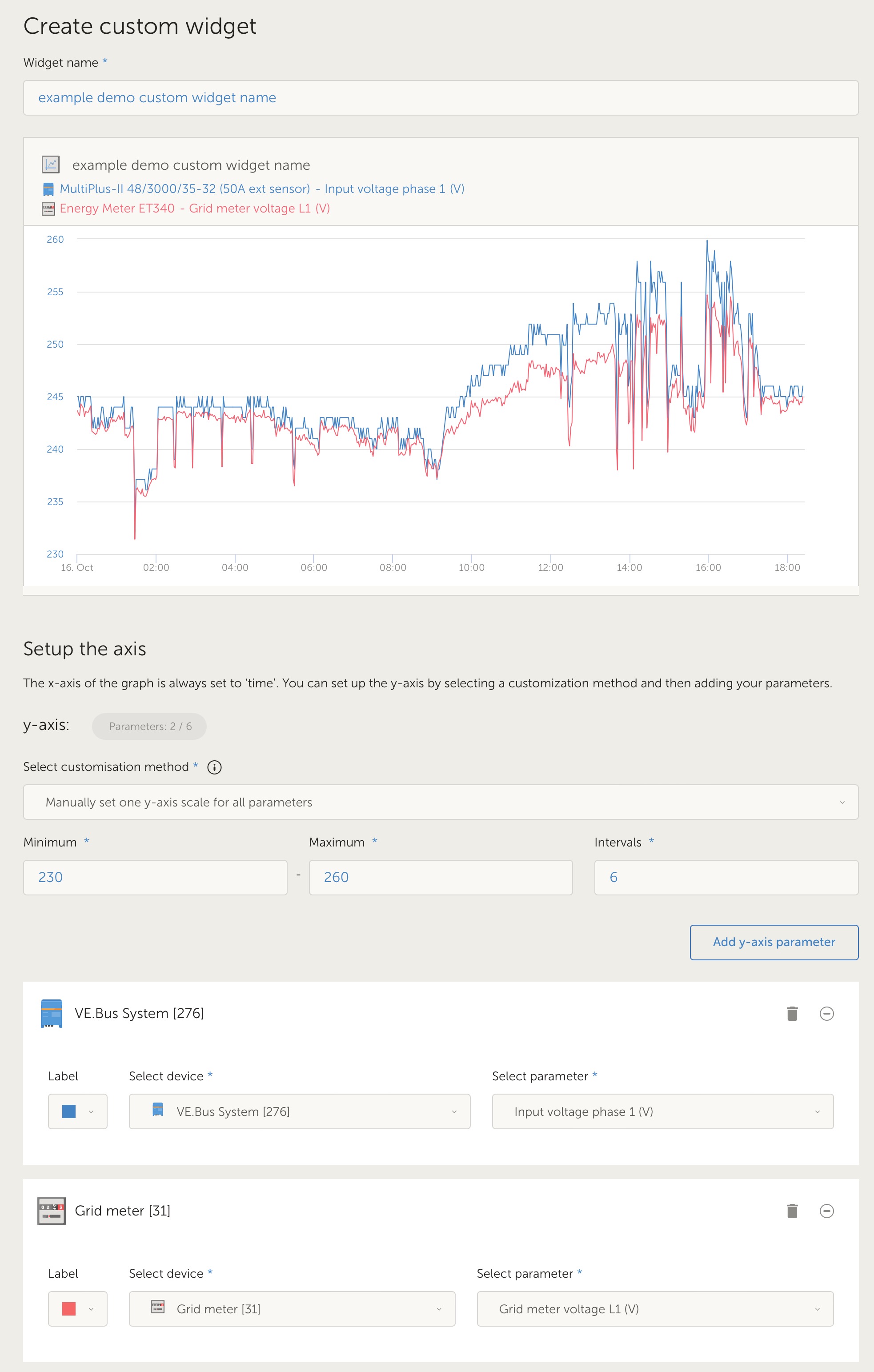

Alternativ för anpassade widgetar
Anpassat widget-namn
Detta kommer att visas i området för anpassade widgetval och kommer även att vara titeln på widgeten när den är aktiverad.
Anpassningsbar y-axel (standard, individuellt eller manuellt intervall för alla)
En anpassningsbar y-axel möjliggör den bästa representationen av dina data. Standardalternativet tillhandahåller det normala automatiska intervallet för varje parameter. Individuellt tillåter dig att anpassa varje y-axel med ett maximum, minimum och antal intervallpunkter du vill visa. Manuellt intervall för alla gör en enskild y-axel som alla parametrar delar. Det kan vara användbart för jämförelser där du kanske inte behöver se hela dataintervallet, och exempelvis endast visa hög spänningsintervallet.
Lägg till upp till 6 y-axelparametrar i en widget.
Du kan lägga till högst 6 parametrar per anpassad widget. Detta gör det möjligt att jämföra spänning och ström i varje fas i ett trefassystem i ett enda diagram.
Ytterligare parametrar/data som du kan välja från utöver de förinställda avancerade parametrarna.
Det finns många odokumenterade datapunkter från VRM som endast är tillgängliga via funktionen anpassade widgetar. Inte alla är fyllda med användbar data för alla system.
Anpassade färgetiketter
Olika färgetiketter måste utses till varje parameter.
Förhandsgranskning under tiden som du skapar den anpassade widgeten
När du gör ändringar och lägger till parametrar till din anpassade widget kommer förhandsgranskningen uppdateras i realtid.
Den kan redigeras eller raderas när som helst efter den har sparats.
När du sparat den kan du redigera eller radera din anpassade widget från samma styrområde som du skapade den i.
 |

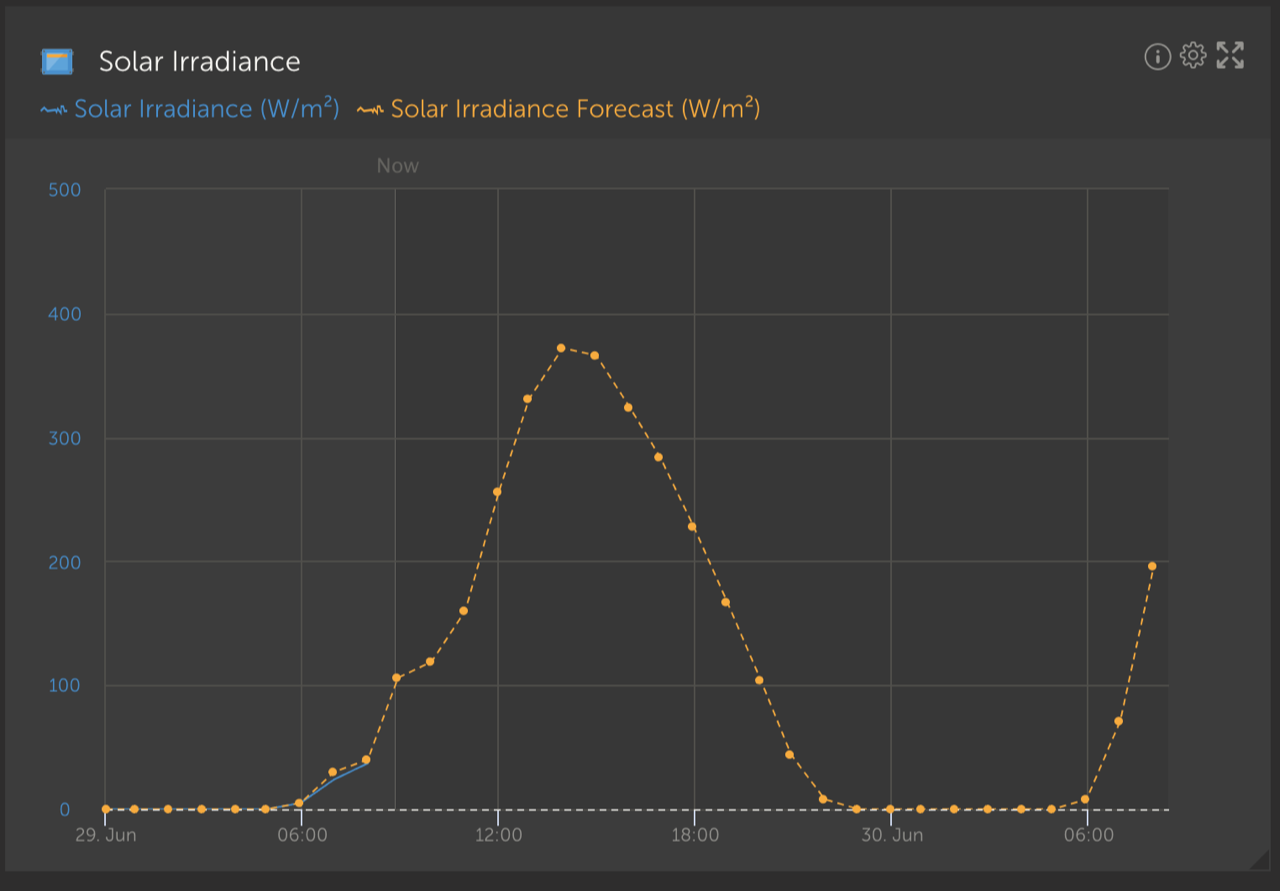

Utöver panelens uppskattning har vi även den underliggande Solstrålningsprognosen (w/m²) tillgänglig som en avancerad VRM-widget.
 |
Precis som panelen, i tidsramsvisningen ”Idag”, fungerar den här widgeten lite annorlunda än de övriga och utökar sin tids x-axel för att inkludera hela 24 timmar så att du kan se uppskattningen för den dagen.
 |
