Le tableau de bord avancé du portail VRM propose plusieurs widgets/graphiques, avec un large éventail de paramètres et de valeurs (selon les appareils installés), ainsi que des outils permettant d’effectuer des diagnostics détaillés de l’installation.
Les widgets sont principalement des graphiques ou des résumés de données sur la période sélectionnée.
Note
L’enregistrement des widgets avancés n’est disponible que pour les utilisateurs ayant un accès Admin ou Technicien à une installation.
Pour configurer les widgets, ouvrez la page Avancé depuis la barre latérale du menu VRM.

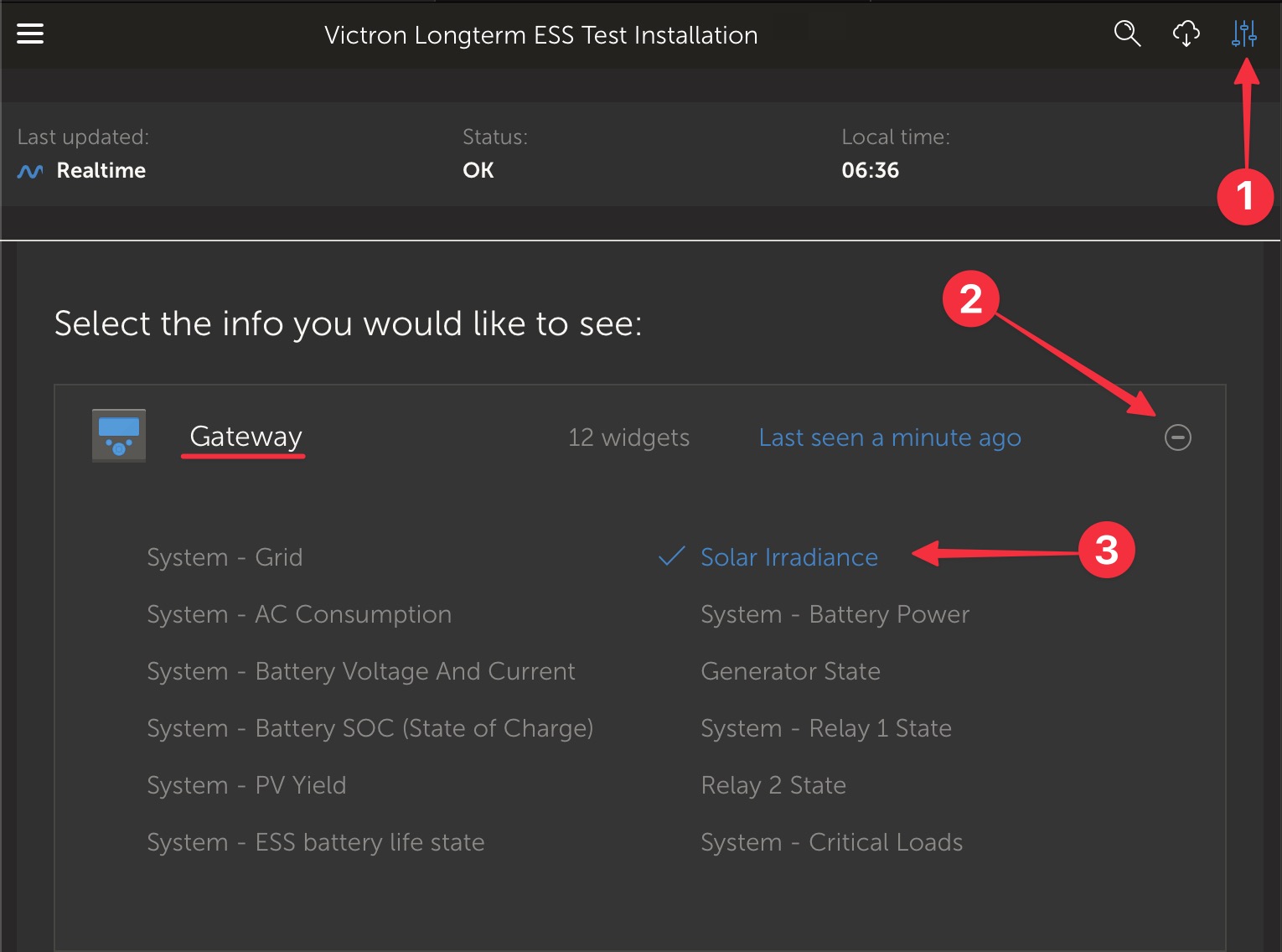

Cliquez sur le petit bouton « Contrôler les widgets » en haut à droite de la page Avancé pour accéder à la sélection des widgets.
Cela affichera les widgets disponibles pour votre système. Vous pouvez les activer ou les désactiver en cliquant dessus. Une fois les widgets souhaités sélectionnés, vous pouvez refermer le menu de sélection en cliquant à nouveau sur le bouton Contrôler les widgets.
Pour organiser les graphiques, chaque widget possède un petit triangle en bas à droite. Il permet de déplacer et de redimensionner le graphique selon trois largeurs de colonne différentes. Cliquez et faites glisser le widget depuis sa partie supérieure pour le déplacer à l’endroit désiré. Ainsi, vous pouvez regrouper visuellement les paramètres liés à différents appareils si vous recherchez un problème spécifique ou souhaitez effectuer un diagnostic détaillé.
Utilisez le sélecteur de dates pour choisir rapidement une période prédéfinie ou une plage personnalisée.
Une fois la configuration terminée, verrouillez les widgets en cliquant sur l’icône de cadenas pour éviter qu’ils ne soient déplacés par erreur.
Astuce
Sélectionnez une période plus large, puis cliquez-glissez sur le graphique pour zoomer sur un événement précis.

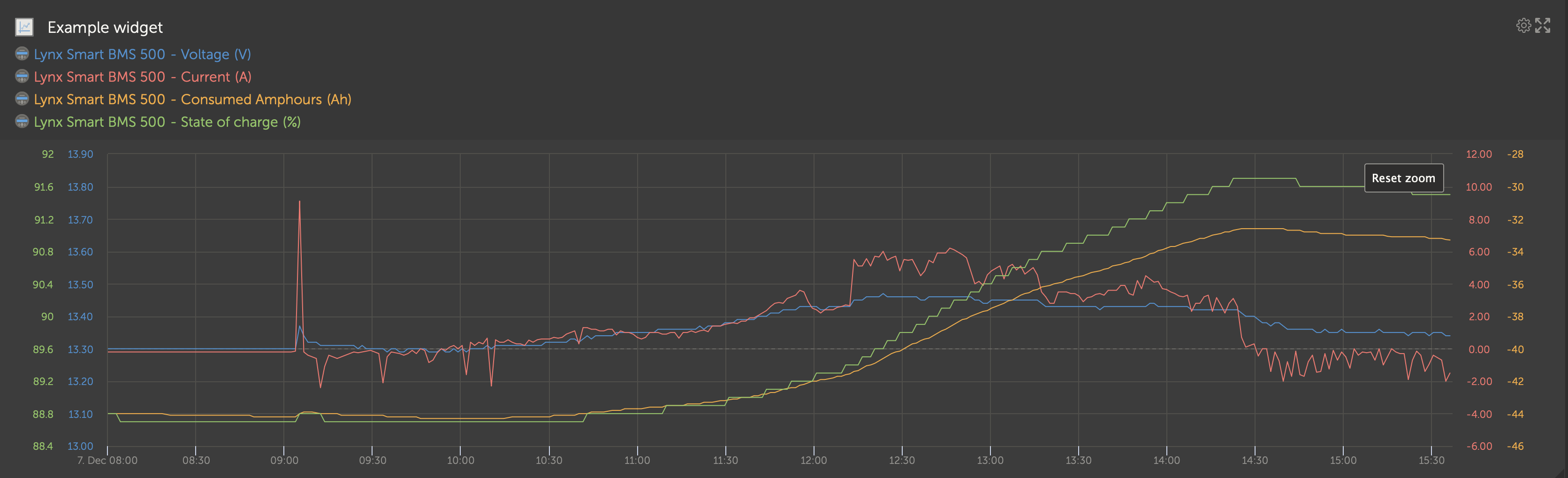

Voici à quoi ressemble un graphique widget avancé :
 |
Nom de l’appareil et paramètres affichés
Légende : Un clic sur un paramètre masque son tracé. Un second clic permet de l’afficher à nouveau.
Un clic sur l’icône d’engrenage ouvre les options du widget : activer/désactiver le widget, afficher les valeurs min/max, réinitialiser le zoom du graphique.
Un clic sur la croix agrandit le graphique au maximum.
L’axe Y est automatiquement ajusté.
L’axe X également.
Tracé : cliquez-glissez dans le graphique pour zoomer sur les événements intéressants.
Petit triangle : permet de déplacer et de redimensionner le graphique.
 |
Alors que les widgets avancés sont prédéfinis et non modifiables, il est également possible de créer des widgets personnalisés et de les ajouter au tableau de bord avancé.
Les widgets personnalisés permettent d’afficher et de comparer plusieurs valeurs système sur un seul graphique, ce qui est particulièrement utile pour le diagnostic.
Avantages :
Pour configurer un widget personnalisé
Accédez au tableau de bord avancé.
Cliquez sur l’icône Contrôler les widgets dans le coin supérieur droit.
Faites défiler jusqu’en bas de la liste des widgets disponibles.
Cliquez sur l’option Widget personnalisé (c’est également là que tous vos widgets personnalisés existants sont conservés).
Cliquez sur le bouton Créer un widget personnalisé.

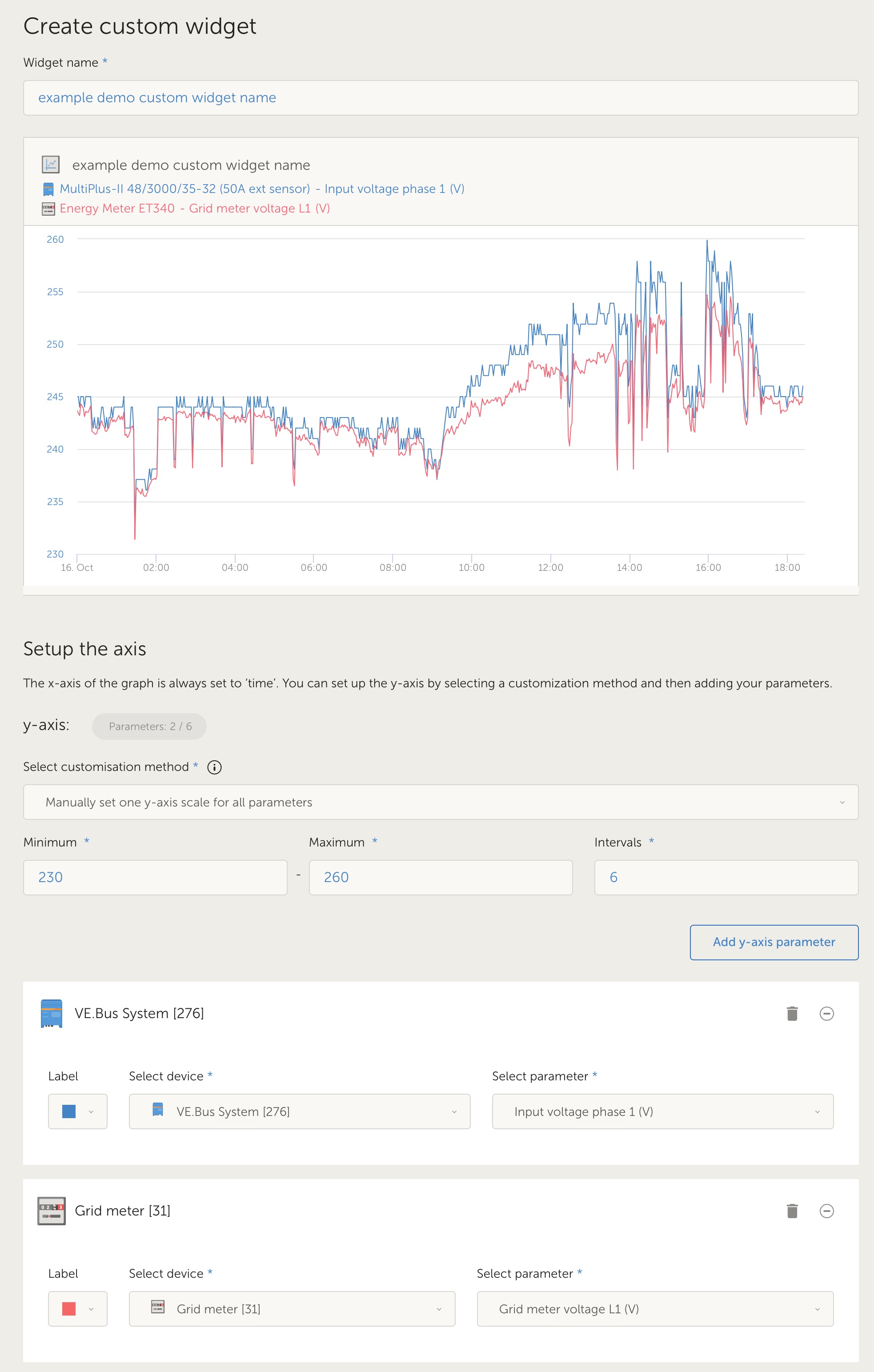

Options du widget personnalisé
Nom du widget personnalisé
Ce nom sera affiché dans la zone de sélection des widgets personnalisés et sera également le titre du widget lorsqu’il sera activé.
Axe Y personnalisable (par défaut, individuel ou plage manuelle pour tous)
Un axe Y personnalisable permet de représenter au mieux vos données. L’option Par défaut fournit la plage automatique normale pour chaque paramètre. L’option Individuel vous permet de personnaliser chaque axe Y avec un maximum, un minimum et le nombre de points d’intervalle que vous souhaitez voir apparaître. L’option Plage manuelle pour tous permet d’obtenir un seul axe Y que tous les paramètres partagent. Cela peut être utile pour les comparaisons où vous n’avez pas besoin de voir l’ensemble des données, par exemple en affichant uniquement la plage de haute tension.
Ajouter jusqu’à 6 paramètres d’appareil sur l’axe Y dans un widget
Vous pouvez ajouter un maximum de 6 paramètres par widget personnalisé. Cela permet de comparer la tension et l’intensité de chaque phase d’un système triphasé sur un seul graphique.
Paramètres/données supplémentaires à choisir en plus des paramètres avancés par défaut
Il existe de nombreuses données non documentées recueillies par le portail VRM qui ne sont disponibles que par le biais de la fonction de widget personnalisé. Elles ne sont pas toujours renseignées pour tous les systèmes.
Étiquettes de couleur personnalisées
Chaque paramètre doit avoir une couleur différente.
Prévisualisation pendant la création du widget personnalisé
À mesure que modifiez et ajoutez des paramètres à votre widget personnalisé, l’aperçu se met à jour en temps réel.
Modifiable ou supprimable à tout moment une fois sauvegardé
Une fois le widget enregistré, vous pouvez le modifier ou le supprimer à tout moment depuis le menu Contrôler les widgets.
 |

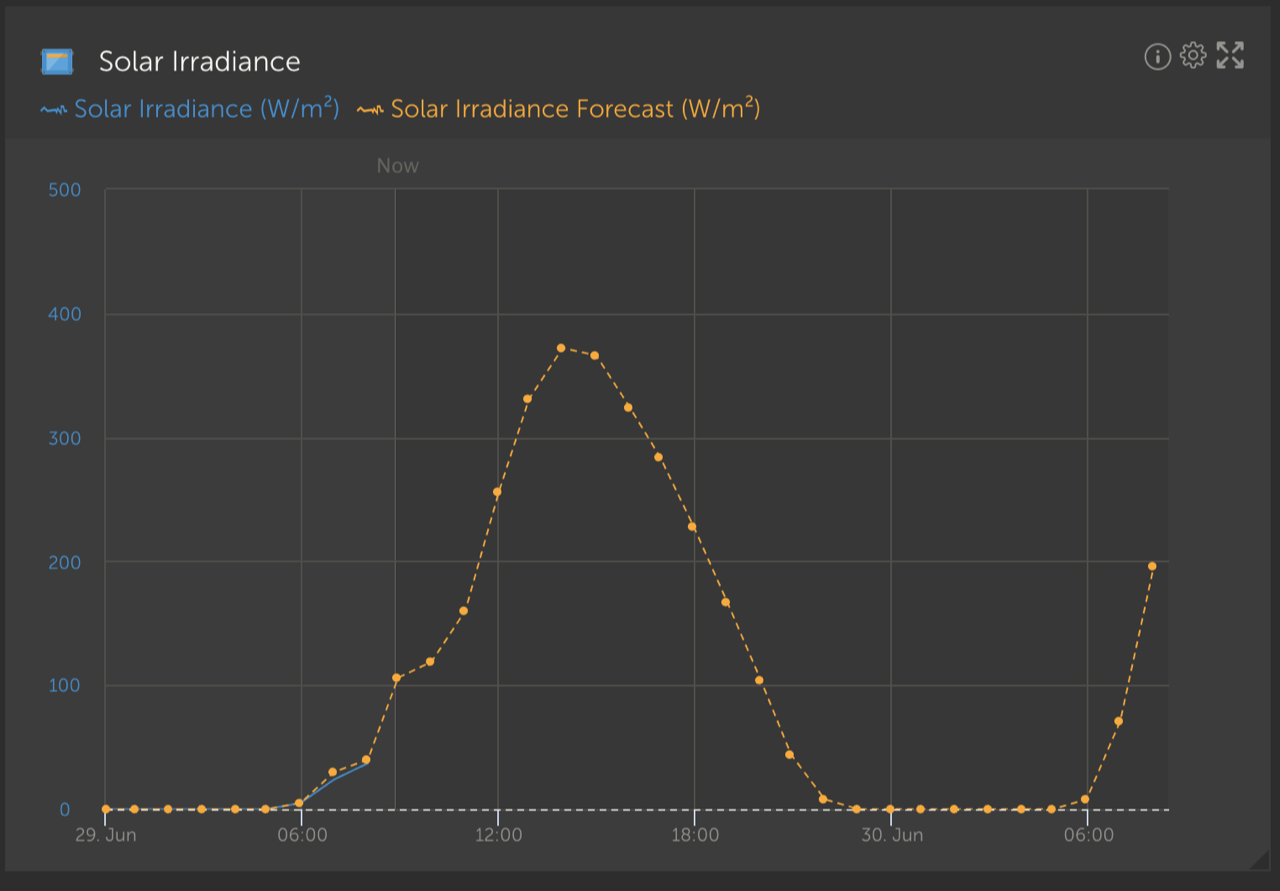

En plus de l’estimation visible sur le tableau de bord, la prévision d’irradiation solaire (en W/m²) est aussi disponible via un nouveau widget avancé dans le portail VRM.
 |
Comme pour le tableau de bord, en mode « Aujourd’hui », ce widget fonctionne un peu différemment : il étend automatiquement l’axe du temps (X) pour afficher les 24 heures complètes de la journée, afin que vous puissiez visualiser les prévisions du jour.
 |
