El panel de control avanzado de VRM ofrece diferentes widgets/gráficos con una gran variedad de parámetros y valores (según los dispositivos instalados) y otras herramientas para realizar completos diagnósticos de la instalación.
Los widgets son básicamente gráficos o resúmenes de datos de un determinado periodo de tiempo.
Nota
Solo los usuarios con nivel de acceso Administrador o Técnico de una instalación tienen la posibilidad de guardar widgets avanzados.
Para configurar widgets, abra la página Avanzada desde el menú de la barra lateral de VRM

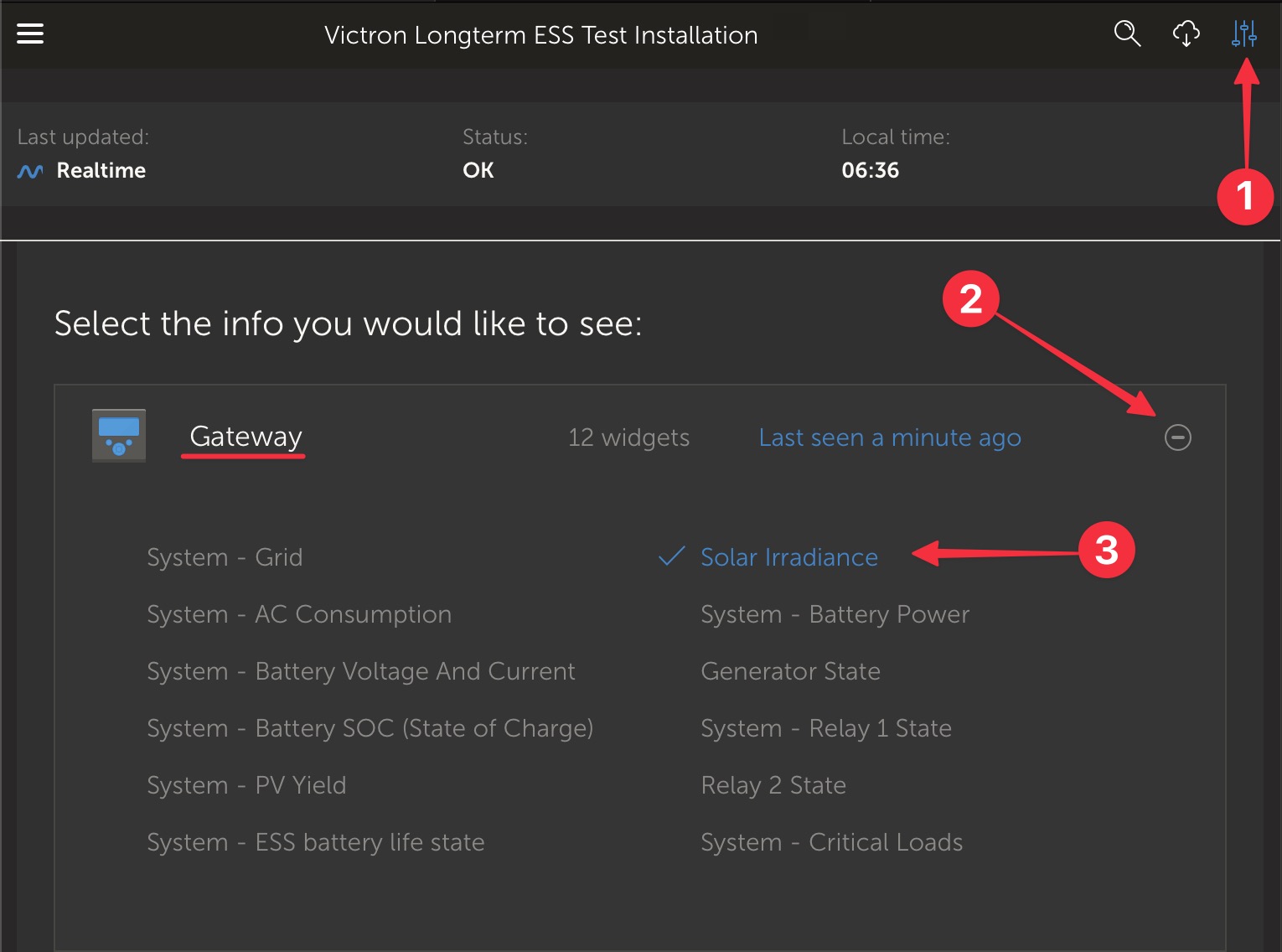

Pulse el pequeño botón de control de widgets de la esquina superior derecha de la página avanzada para ir a la página de selección de widgets.
Aparecerán los widgets disponibles de su sistema, y podrá habilitarlos o deshabilitarlos pulsando sobre ellos. Una vez seleccionados los widgets que quiera, puede volver a ocultar el menú de selección pulsando el botón de control de widgets.
Cada widget tiene un pequeño triángulo abajo a la derecha para organizar los gráficos. Permite arrastrar y redimensionar el gráfico entre tres anchos de columna distintos. Mantenga pulsado el widget de la parte de arriba para llevarlo a la posición deseada. De este modo puede fusionar de forma visual parámetros relacionados de distintos dispositivos cuando esté analizando un problema concreto o quiera realizar un diagnóstico avanzado.
Use el selector de fechas para definir rangos de tiempo predeterminados o aplicar un rango de tiempo personalizado.
Y cuando todo esté configurado, bloquee los widgets pulsando sobre el icono del candado para que no puedan moverse accidentalmente.
Sugerencia
Seleccione una ventana de tiempo mayor y luego solo tendrá que pulsar y arrastrar para aumentar los eventos de interés del gráfico.

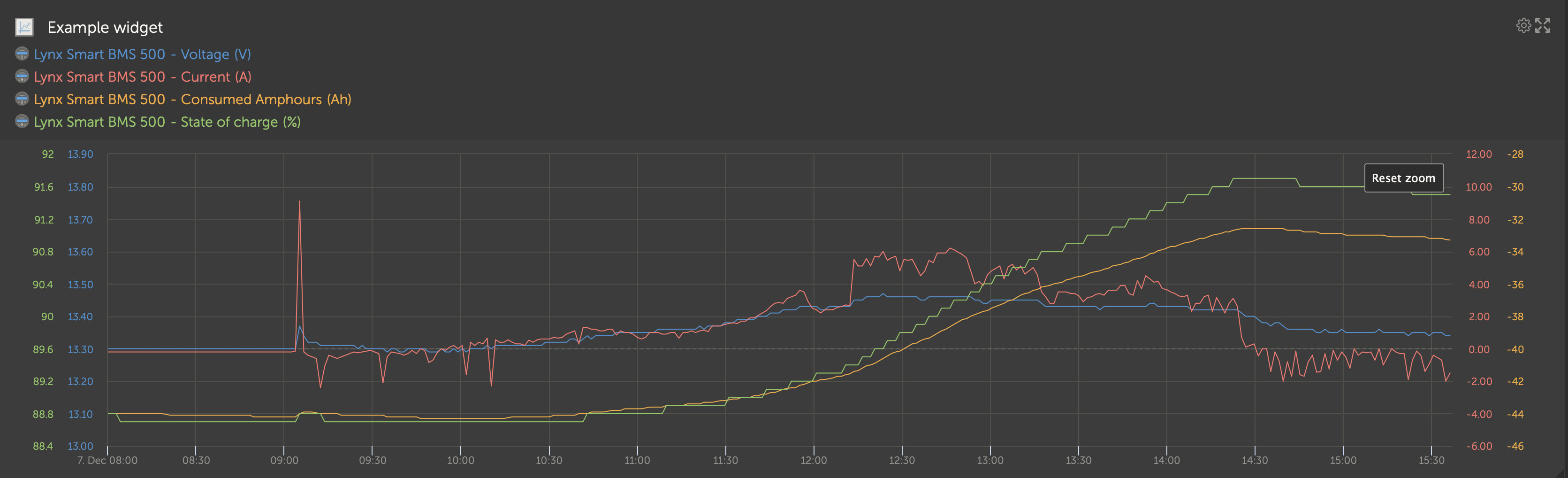

A continuación se muestra un gráfico de un widget avanzado:
 |
Nombre del dispositivo y parámetros mostrados
Leyenda: Al pulsar sobre cada uno de los parámetros, se oculta el gráfico correspondiente. Se puede volver a ver pulsando de nuevo.
Se pueden ver más opciones de widgets pulsando sobre el icono del engranaje: Activar el widget, mostrar valores mín. y máx. del rango y restablecer el zoom del gráfico
Al pulsar la cruz se aumentará el gráfico al máximo.
El eje y se escala automáticamente.
El eje x también se escala automáticamente.
El gráfico: pulse y arrastre para acercar los eventos de interés.
Triángulo pequeño: arrastre y redimensione el gráfico.
 |
Aunque los widgets avanzados no pueden modificarse y están predefinidos por el sistema, existe la opción de crear widgets personalizados y añadirlos al panel de control avanzado.
Con los widgets personalizados, pueden verse valores del sistema y compararse entre sí en el mismo gráfico, algo muy útil para hacer diagnósticos del sistema.
Las ventajas:

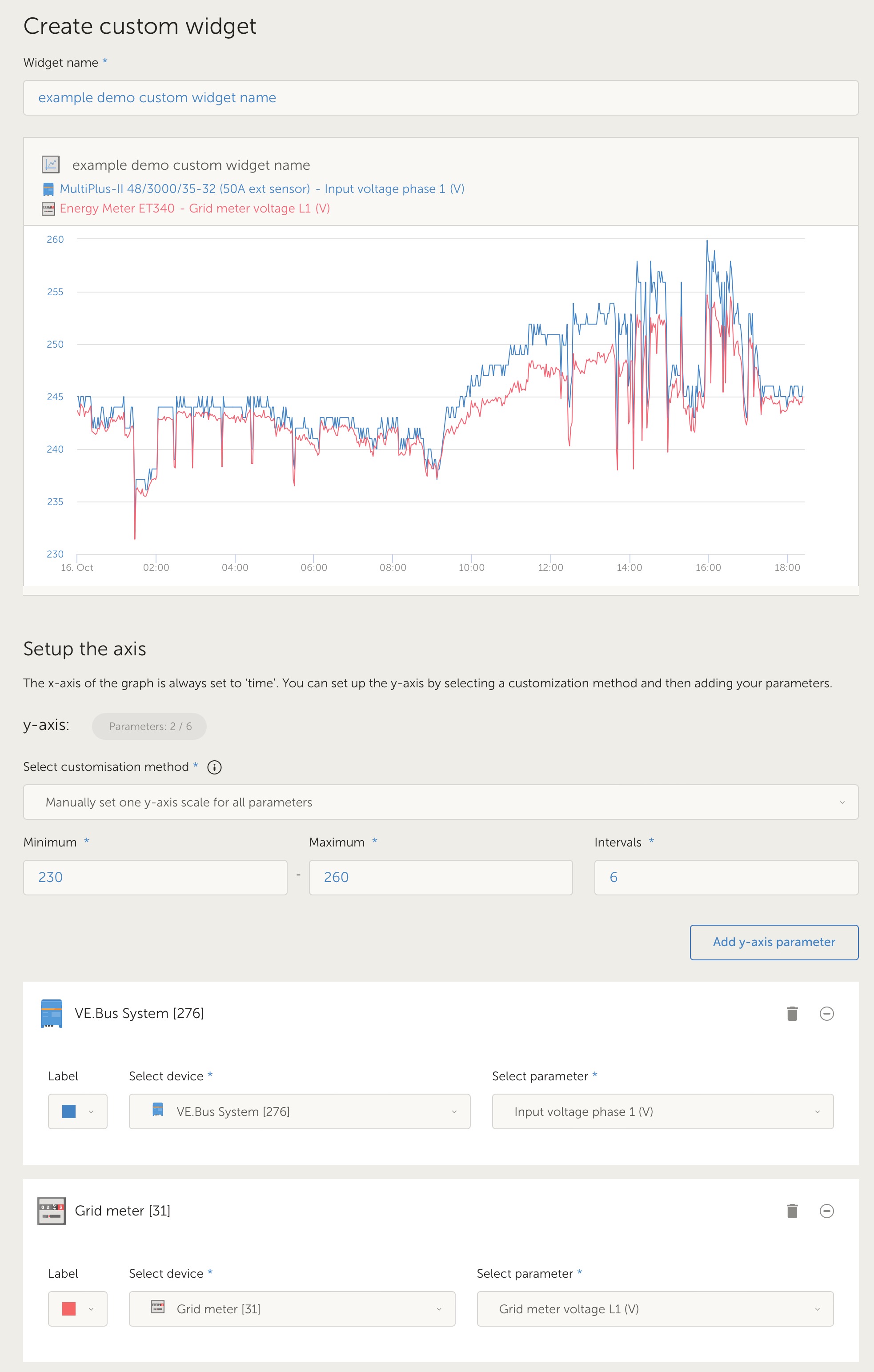

Configurar un widget personalizado
Ir al panel de control avanzado
Pulse sobre el icono de widget de control de la parte superior derecha.
Desplácese hasta el final de la lista de widgets disponibles.
El último de la lista se llama Widget personalizado (aquí también se guardan todos los widgets personalizados). Pulse sobre él.
Pulse sobre el botón Crear widget personalizado..
Opciones del widget personalizado
Nombre del widget personalizado
Se mostrará en la zona de selección del widget personalizado, y también será el título del widget cuando se habilite.
Eje y personalizable (predeterminado, individual o rango manual para todos)
El eje y personalizable permite representar sus datos de la mejor manera posible. La opción predeterminada proporcionará el rango automático normal de cada parámetro. La opción individual permite personalizar cada eje y con un máximo, un mínimo y el número de divisiones que quiere ver. En el rango manual para todos hay un solo eje y que comparten todos los parámetros. Esto puede ser útil para hacer comparaciones cuando no sea necesario ver el rango completo de datos, mostrando solo el rango de tensión alta, por ejemplo.
Hasta seis parámetros del dispositivo en el eje y en un widget.
Se puede añadir un máximo de seis parámetros por widget personalizado. Esto permite comparar la tensión y la corriente de cada fase de un sistema trifásico en un solo gráfico.
Otros parámetros/datos que se pueden elegir además de los parámetros avanzados predeterminados
Hay muchos puntos de datos no documentados que VRM recoge y solo están disponibles a través de la función de widget personalizado. No todos se rellenan con datos útiles para todos los sistemas.
Etiquetas de color personalizadas
Es necesario asignar a cada parámetro una etiqueta de diferente color.
Vista previa durante la creación del widget personalizado
La vista previa se actualizará en tiempo real a medida que hace cambios y añade parámetros a su widget personalizado.
Eliminación o edición en cualquier momento una vez guardado
Una vez guardado, puede eliminar o editar su widget personalizado desde la misma zona de control de widget desde la que lo creó.
 |

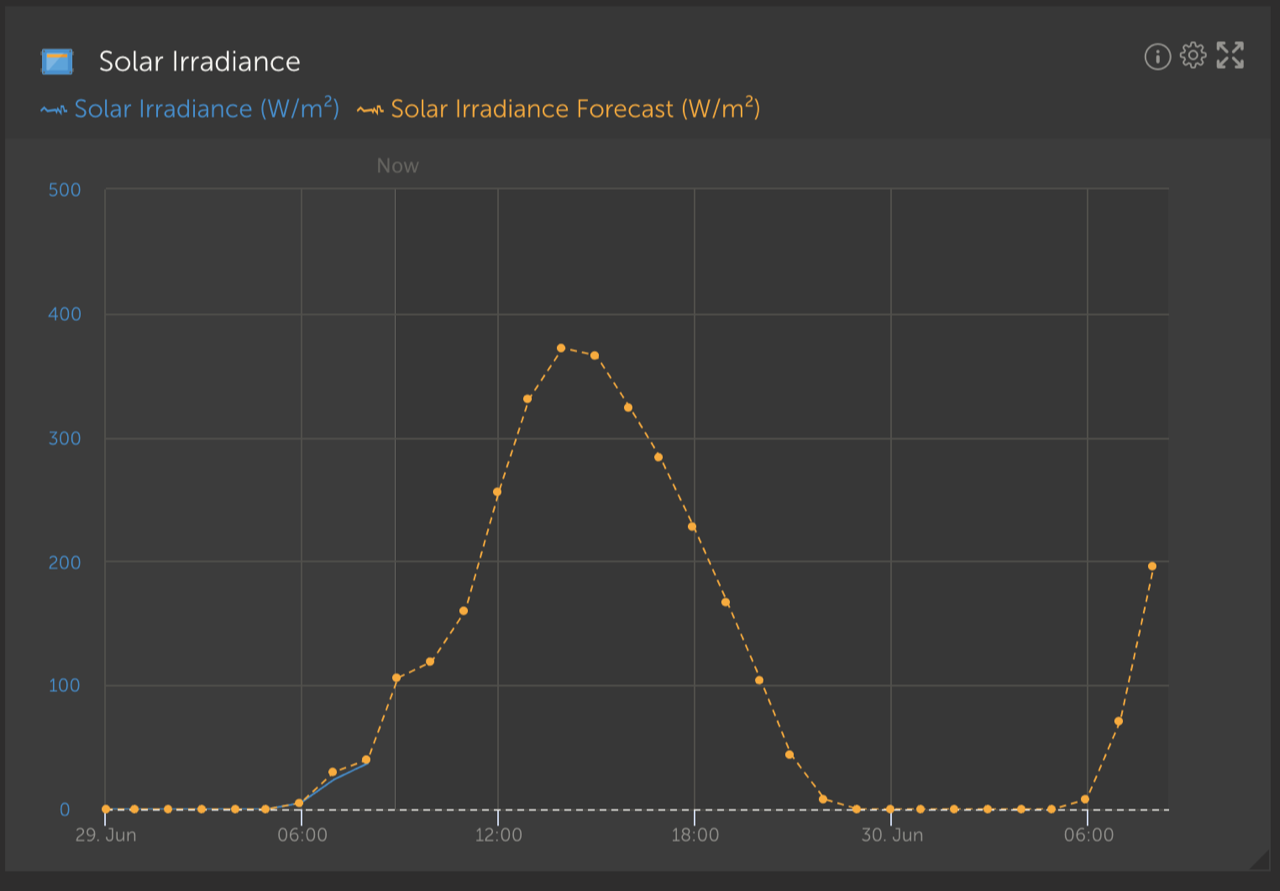

Además de la estimación del panel de control, también tenemos la previsión de radiación solar (W/m²) subyacente, disponible como un nuevo widget VRM avanzado.
 |
Como en el panel de control, en la visión del marco temporal “Hoy”, este widget funciona de forma algo diferente al resto y ampliará su eje x de tiempo para incluir las 24 horas, de modo que se pueda ver la estimación para ese día.
 |
