Zaawansowany pulpit nawigacyjny VRM oferuje szereg różnych widżetów/wykresów z szerokim zakresem parametrów i wartości (w zależności od zainstalowanych urządzeń) oraz inne narzędzia do przeprowadzania obszernej diagnostyki instalacji.
Widżety to głównie wykresy lub podsumowania danych z wybranego okresu.
Uwaga
Zapisywanie zaawansowanych widżetów jest dostępne tylko dla użytkowników instalacji z poziomem dostępu administratora i technika
Chcąc skonfigurować widżety otwórz stronę Zaawansowane z paska bocznego menu VRM

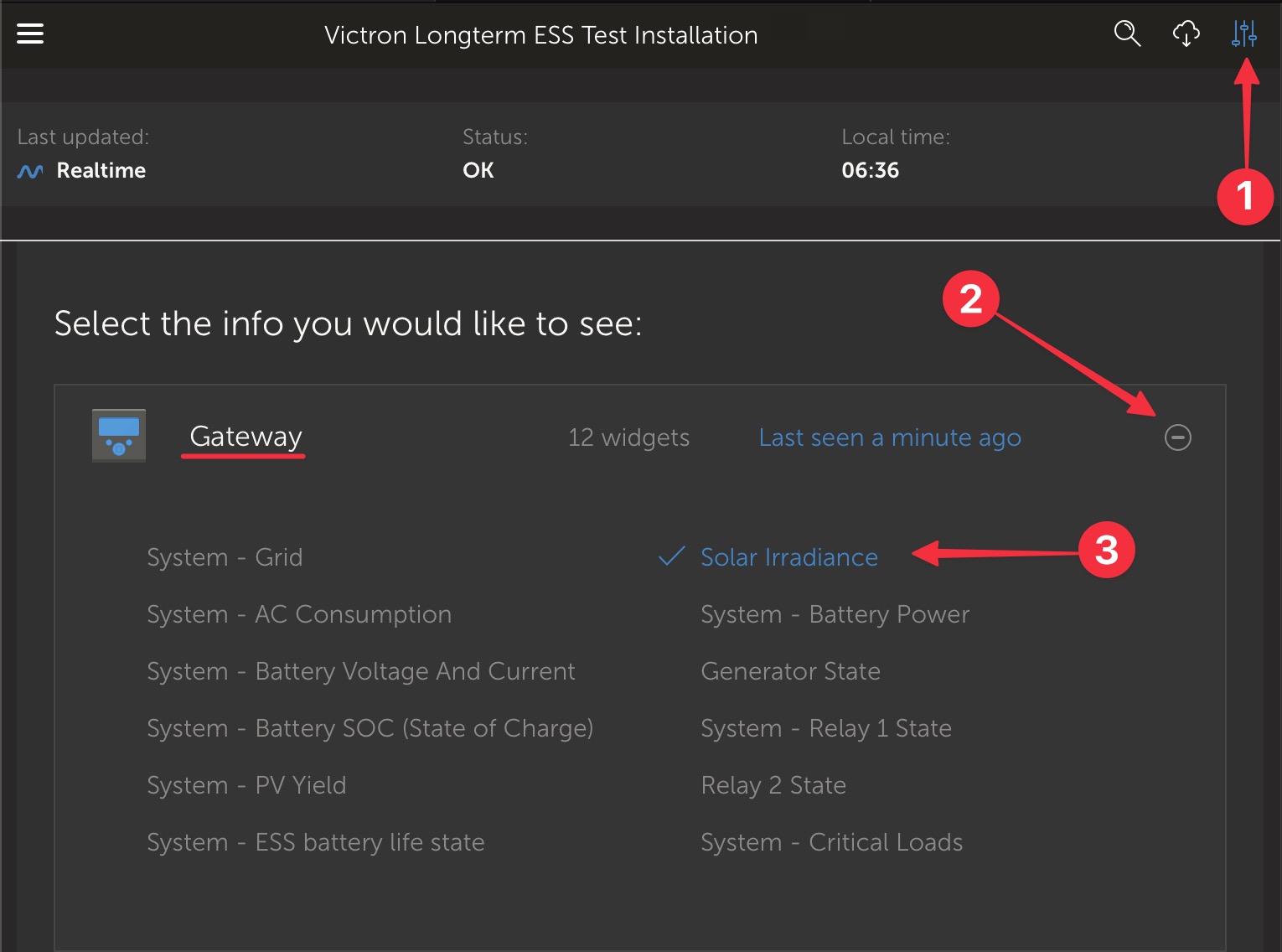

Kliknij mały przycisk widżetu kontrolnego w prawym górnym rogu strony zaawansowanej, aby przejść do strony wyboru widżetu.
Pokazuje to dostępne widżety w Twoim systemie, a klikając na nie możesz je włączyć lub wyłączyć. Po wybraniu żądanych widżetów możesz ponownie ukryć menu wyboru, klikając przycisk widżetu kontrolnego
Każdy widżet ma mały trójkąt w prawym dolnym rogu umożliwiający uporządkowanie wykresów. Dzięki nim można przeciągać i zmieniać rozmiar wykresu między 3 różnymi szerokościami kolumn. Chcąc przeciągnąć widżet do preferowanej pozycji kliknij i przytrzymaj go w jego górnej części. W ten sposób możesz wizualnie scalić powiązane parametry różnych urządzeń, gdy szukasz konkretnego problemu lub chcesz dokonać przeprowadzić zaawansowaną diagnostykę.
Chcąc wybrać wstępnie ustawione zakresy czasowe lub zastosować niestandardowy zakres czasowy użyj selektora dat.
Po zakończeniu zablokuj widżety klikając ikonę kłódki, aby nie można ich było przypadkowo przesunąć.
Podpowiedź
Wybierz większy przedział czasowy, a następnie kliknij i przeciągnij powiększając wykres interesujących Cię wydarzeń.
Oto wygląd zaawansowanego wykresu widżetu:
 |
Nazwa urządzenia i wyświetlane parametry
Legenda: Kliknięcie poszczególnych parametrów ukrywa powiązany wykres. Kolejne kliknięcie sprawia, że jest on ponownie widoczny.
Kliknięcie koła zębatego ujawnia dodatkowe opcje widżetu: Aktywowanie widżetu, wyświetlanie wartości zakresu min. – maks. i resetowanie powiększenia wykresu.
Kliknięcie krzyżyka powiększy wykres do największego rozmiaru.
Oś Y jest skalowana automatycznie.
Oś X jest również skalowana automatycznie.
Wykres: kliknij i przeciągnij na wykres, aby powiększyć interesujące wydarzenia.
Mały trójkąt: przeciągnij i zmień rozmiar wykresu.
 |
Podczas gdy zaawansowane widżety są niezmienne i wstępnie zdefiniowane przez system, istnieje możliwość tworzenia niestandardowych widżetów i dodawania ich do zaawansowanego pulpitu nawigacyjnego.
Dzięki niestandardowym widżetom wartości systemowe można wyświetlać i porównywać ze sobą na tym samym wykresie, co jest szczególnie pomocne w diagnostyce systemu.
Zalety:
Konfiguracja niestandardowego widżetu
Przejdź do zaawansowanego pulpitu nawigacyjnego.
Kliknij ikonę widżetu kontrolnego w prawym górnym rogu.
Przewiń listę dostępnych widżetów na dół.
Ostatni widżet na liście nosi nazwę Widżet niestandardowy (jest to również miejsce, w którym przechowywane są wszystkie niestandardowe widżety), kliknij na niego.
Kliknij przycisk Utwórz widżet niestandardowy.

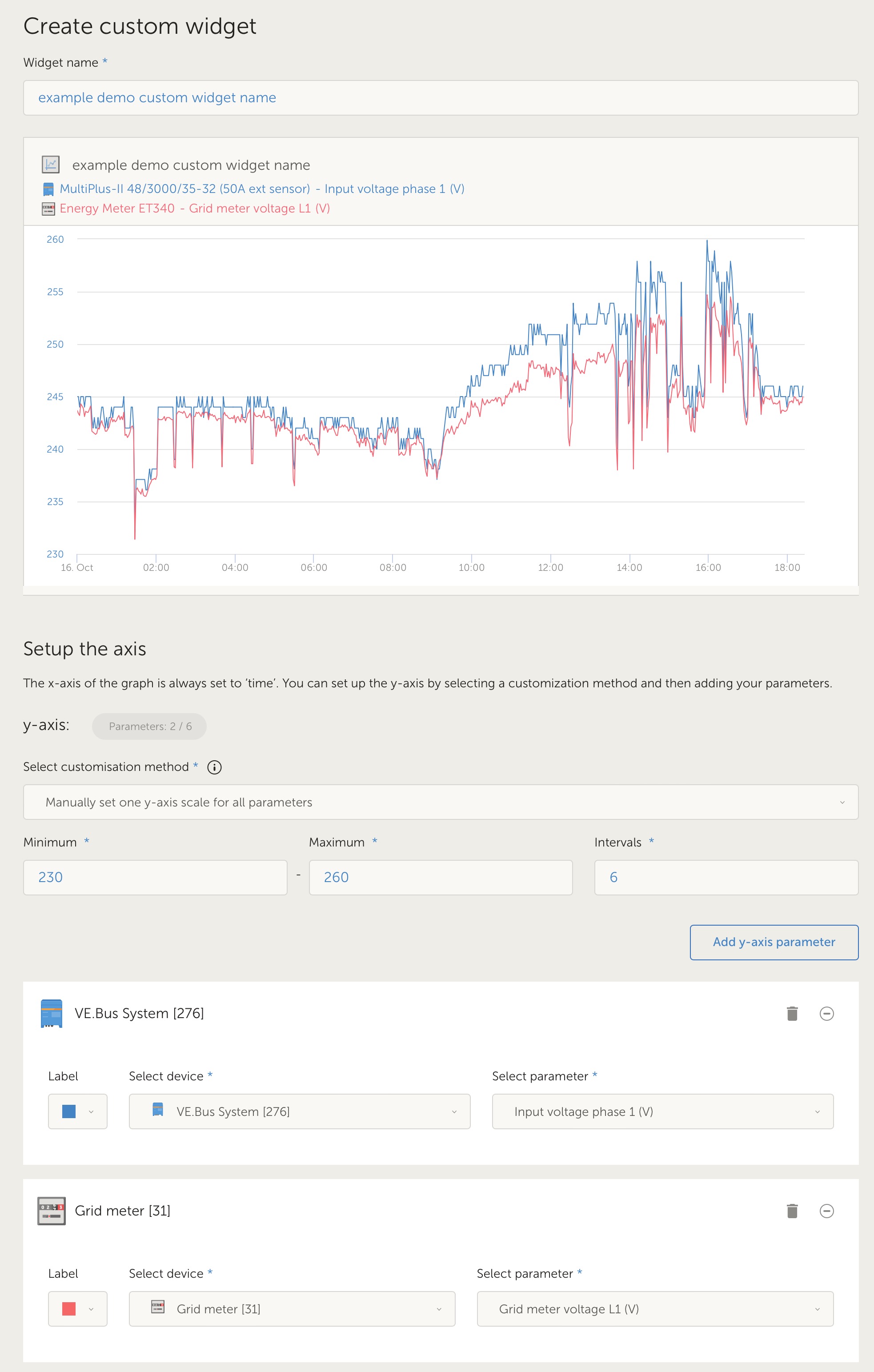

Opcje widżetu niestandardowego
Nazwa widżetu niestandardowego
Będzie wyświetlana w obszarze wyboru widżetu niestandardowego, a także będzie nazwą widżetu po jego włączeniu
Dostosowywalna oś Y (domyślny, indywidualny lub ręczny zakres dla wszystkich)
Dostosowywalna oś Y umożliwia najlepszy sposób przedstawienia danych. Domyślna opcja zapewni normalny zakres automatyczny dla każdego parametru. Indywidualny umożliwia dostosowanie każdej osi Y za pomocą wartości maksymalnej, minimalnej i liczby punktów interwału, które chcesz zobaczyć. Zakres ręczny dla wszystkich tworzy jedną oś Y, którą wszystkie parametry współdzielą. Może być przydatny do porównań, w których nie musisz widzieć pełnego zakresu danych, na przykład pokazując tylko zakres wysokiego napięcia.
W jednym widżecie można dodać maksymalnie 6 parametrów urządzenia na osi Y
W jednym widżecie niestandardowym można dodać maksymalnie 6 parametrów. Umożliwia to porównanie napięcia i natężenia prądu każdej fazy układu 3-fazowego na jednym wykresie.
Poza domyślnymi zaawansowanymi parametrami istnieją jeszcze dodatkowe parametry/dane do wyboru
Istnieje wiele nieudokumentowanych punktów danych zebranych przez VRM, które są dostępne tylko za pośrednictwem funkcji niestandardowego widżetu. Nie wszystkie są wypełnione przydatnymi danymi dla wszystkich systemów.
Niestandardowe kolory etykiet
Każdemu parametrowi należy przypisać inny kolor etykiety.
Podgląd podczas tworzenia niestandardowego widżetu
W miarę wprowadzania zmian i dodawania parametrów do niestandardowego widżetu podgląd będzie aktualizowany w czasie rzeczywistym.
Z możliwością edycji lub jego usunięcia w dowolnym momencie po zapisaniu
Po zapisaniu możesz edytować lub usunąć niestandardowy widżet z tego samego obszaru sterowania widżetem, w którym go utworzyłeś.
 |

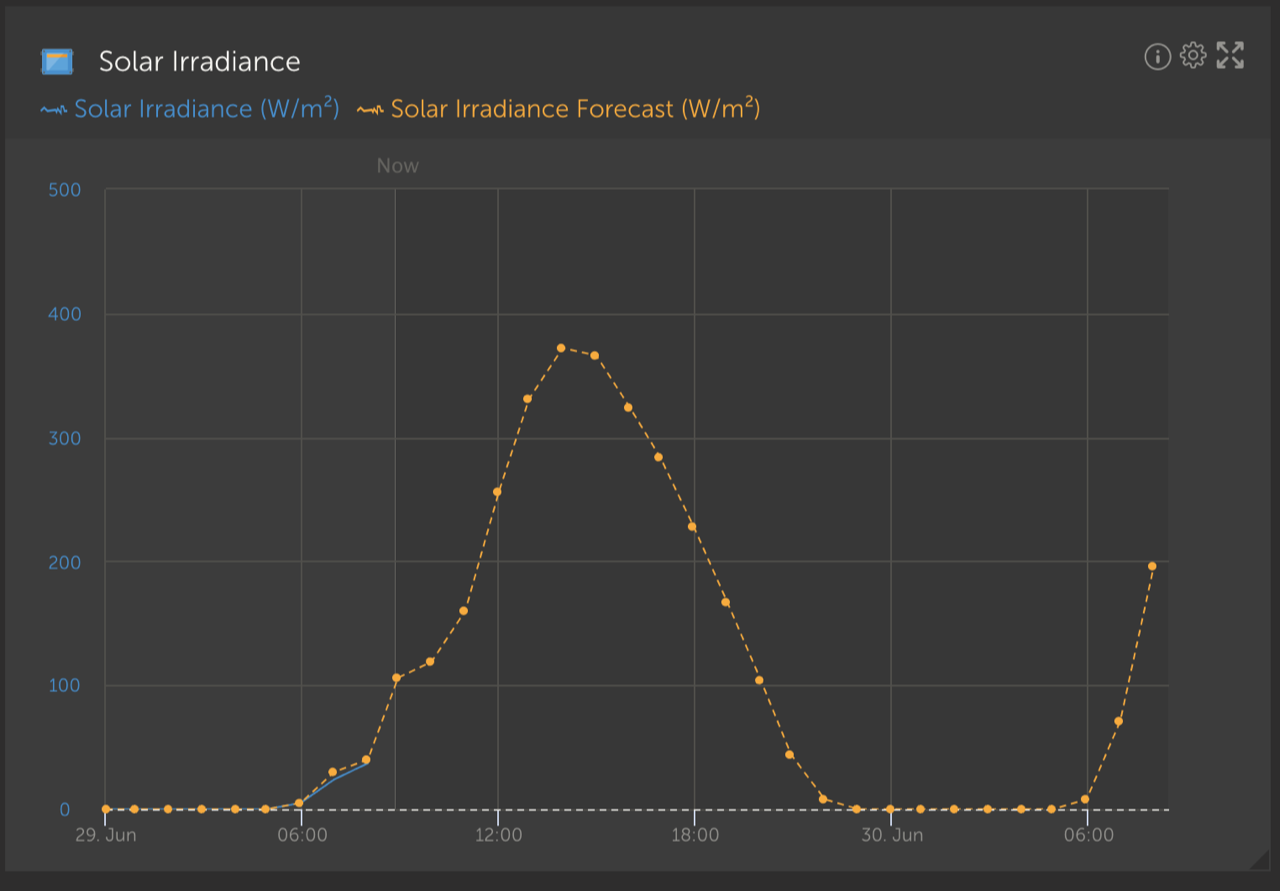

Oprócz szacunków pulpitu nawigacyjnego mamy również podstawową prognozę nasłonecznienia (W/m²) dostępną jako nowy zaawansowany widżet VRM.
 |
Podobnie jak pulpit nawigacyjny, w widoku ramy czasowej „Dzisiaj” ten widżet działa nieco inaczej, niż pozostałe i rozszerza swoją oś x czasu, aby objąć całe 24 godziny, dzięki czemu możesz zobaczyć szacunek na ten dzień.
 |
