O Painel Avançado do VRM oferece uma série de diferentes widgets / gráficos com uma ampla seleção de parâmetros e valores (dependendo dos dispositivos instalados) e outras ferramentas para realizar diagnósticos exaustivos da instalação.
Os widgets são principalmente gráficos ou resumos de dados durante um período selecionado.
Nota
Guardar widgets avançados está disponível unicamente para utilizadores do nível de acesso de administradores e técnicos de uma instalação
Para configurar os widgets, abra a página Avançado na barra lateral do menu VRM
Clique no botão pequeno do widget de controlo no canto superior direito da página Avançado para aceder à página de seleção do widget.

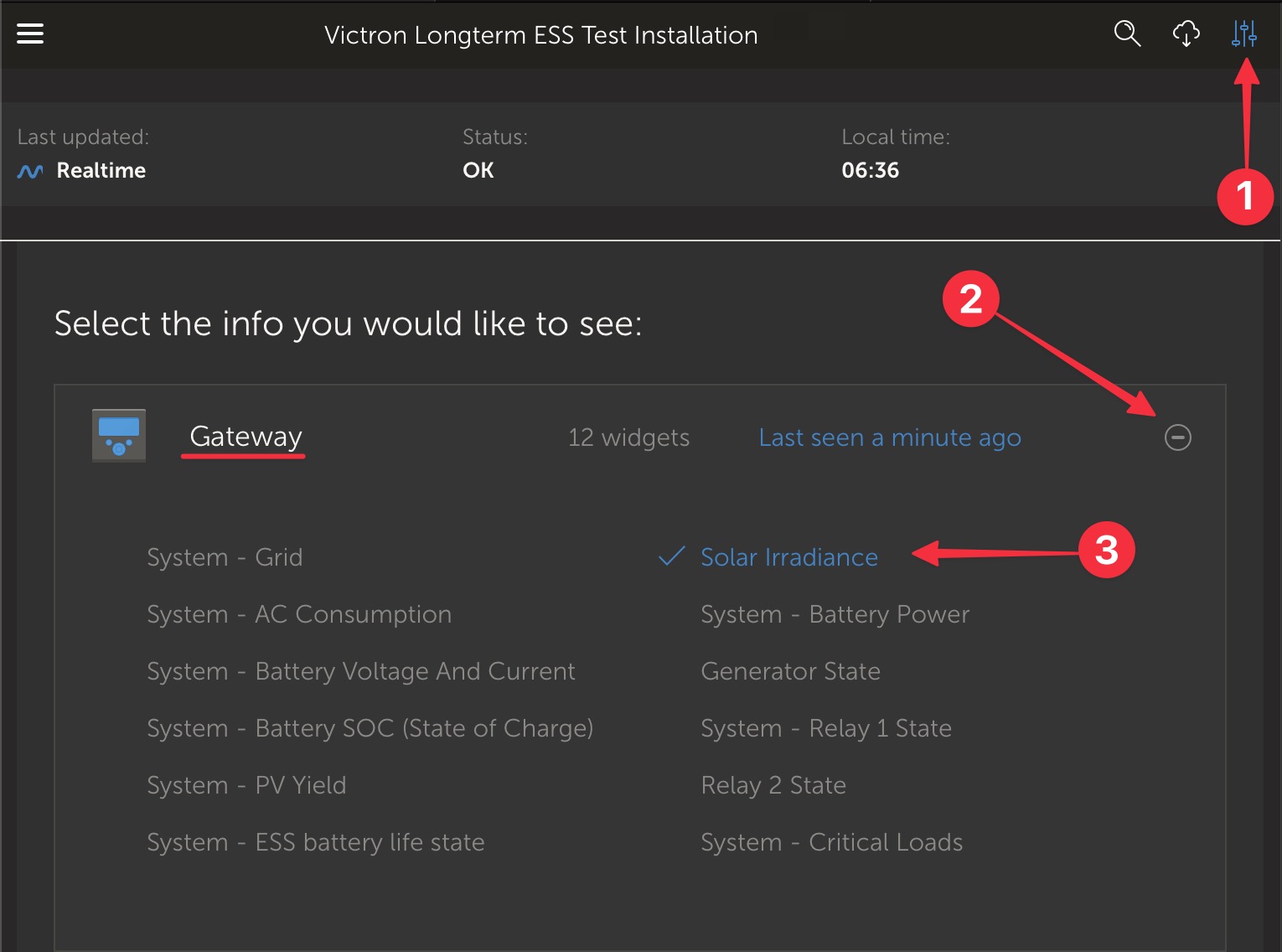

Isto revela os widgets disponíveis do seu sistema; pode ativar ou desativar os widgets clicando nos mesmos. Depois de selecionar os widgets pretendidos, pode ocultar o menu de seleção novamente ao clicar no botão do widget de controlo
Para organizar os gráficos, cada widget tem um pequeno triângulo na parte inferior direito. Permite arrastar e redimensionar o gráfico entre três larguras de coluna diferentes. Clique e segure o widget na parte superior para o arrastar para a posição preferida. Desta forma, pode fundir visualmente parâmetros relacionados de dispositivos diferentes quando procura um problema específico ou quer realizar um diagnóstico avançado.
Use o seletor de datas para escolher rapidamente intervalos temporais predefinidos ou aplicar um intervalo temporal personalizado.
E quando tudo estiver configurado, bloqueie os widgets clicando no ícone de cadeado para que não possam ser movidos acidentalmente.
Dica
Selecione um período superior e, em seguida, apenas tem de clicar e arrastar para ampliar o gráfico para os eventos relevantes.
É assim um gráfico de widget avançado:
 |
Nome do dispositivo e parâmetros visualizados
Legenda: Ao clicar nos parâmetros individuais, o gráfico associado é ocultado. Outro clique volta a torná-lo visível.
Um clique na roda dentada revela as opções adicionais do widget: Ativar o widget mostra os valores de intervalo mínimo - máximo e redefine o zoom do gráfico.
Clicar na cruz aumenta o gráfico para o seu tamanho maior.
O eixo y é dimensionado automaticamente.
O eixo x também é dimensionado automaticamente.
O traço: clique e arraste no traço para ampliar eventos relevantes.
Triângulo pequeno: para arrastar e redimensionar o gráfico.
 |
Embora os widgets avançados sejam predefinidos pelo sistema e não modificáveis, existe uma opção para criar widgets personalizados e adicioná-los ao painel Avançado.
Com os widgets personalizados, os valores do sistema podem ser visualizados e comparados entre si no mesmo gráfico, o que é particularmente útil para o diagnóstico do sistema.
As vantagens:
Para configurar um widget personalizado
Aceda ao painel Avançado.
Clique no ícone de widget na parte superior direita.
Percorra a lista de widgets disponíveis até ao fim.
O último widget da lista denomina-se Widget Personalizado (este também é o local onde todos os widgets personalizados estão armazenados); clique nele.
Clique no botão Criar widget personalizado.

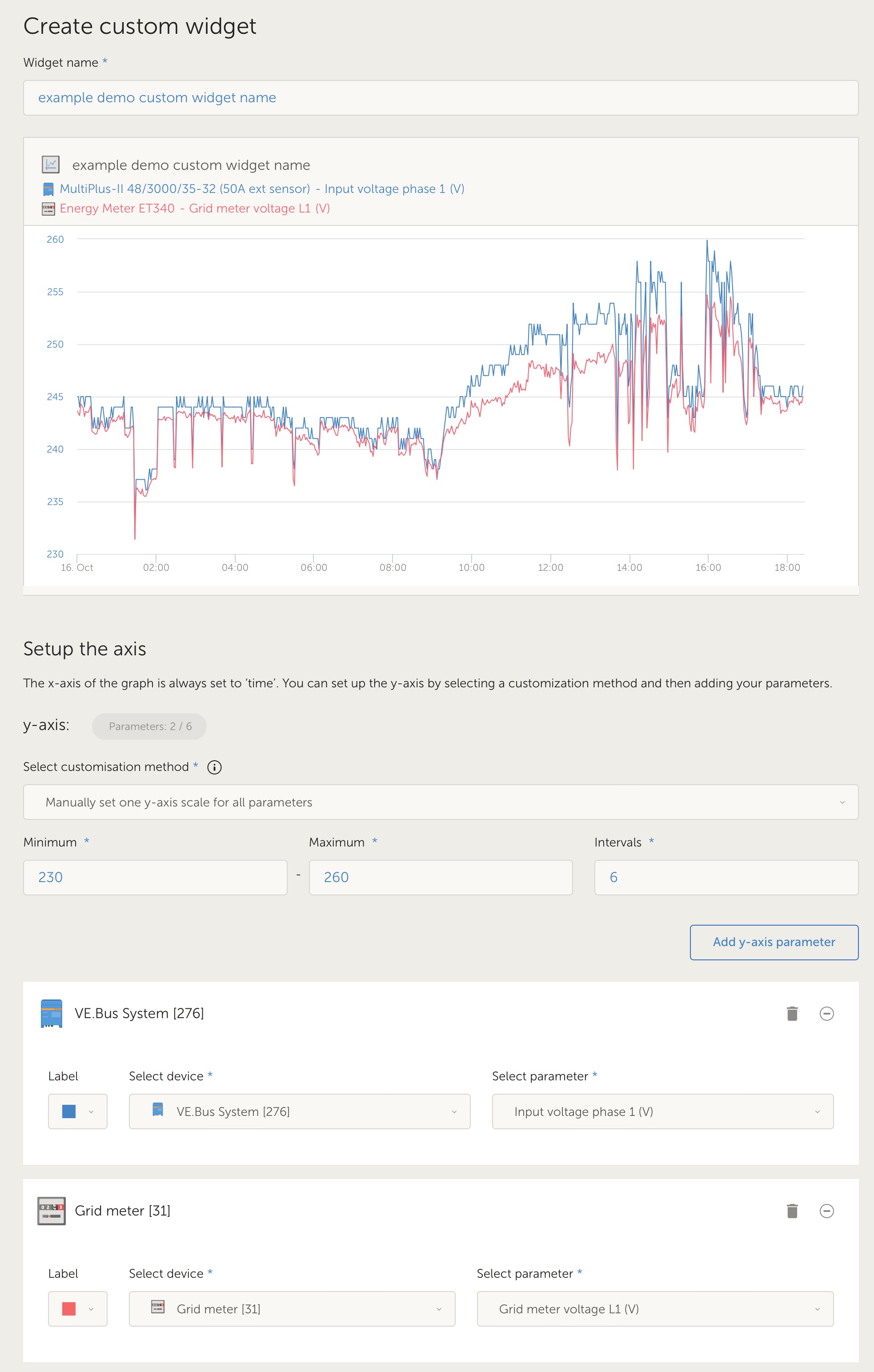

Opções do widget personalizado
Nome do widget personalizado
Será mostrado na área de seleção do widget personalizado e também será o título do widget quando estiver ativado
Eixo y personalizável (intervalo predefinido, individual ou manual para todos)
Um eixo Y personalizável possibilita a melhor representação dos seus dados. A opção «predefinido» proporciona o intervalo automático normal para cada parâmetro. «Individual» permite personalizar cada eixo y com um máximo, mínimo e número de pontos de escala de intervalo que pretende visualizar. O intervalo «manual» para todos permite um eixo Y único que todos os parâmetros partilham. Pode ser útil para a comparação em que talvez não seja necessário visualizar todo o intervalo de dados, como mostrar apenas o intervalo de alta tensão.
Adicione até seis parâmetros do dispositivo do eixo y num widget
Pode adicionar um máximo de seis parâmetros por widget personalizado. Isto permite comparar a tensão e a corrente de cada fase de um sistema trifásico numa única tabela.
Parâmetros / dados adicionais para selecionar para além dos parâmetros avançados por defeito
Há muitos pontos de dados não documentados recolhidos pelo VRM que apenas estão disponíveis através da função de widget personalizada. Nem todos são preenchidos com dados úteis para todos os sistemas.
Etiquetas de cores personalizadas
Cada parâmetro deve receber uma etiqueta de cor diferente.
Pré-visualizar ao criar o widget personalizado
À medida que faz alterações e adiciona parâmetros ao seu widget personalizado, a visualização será atualizada em tempo real.
Editável ou eliminável em qualquer momento, depois de guardado
Uma vez guardado, pode editar ou eliminar o seu widget personalizado da mesma área de controlo do widget em que o criou.
 |

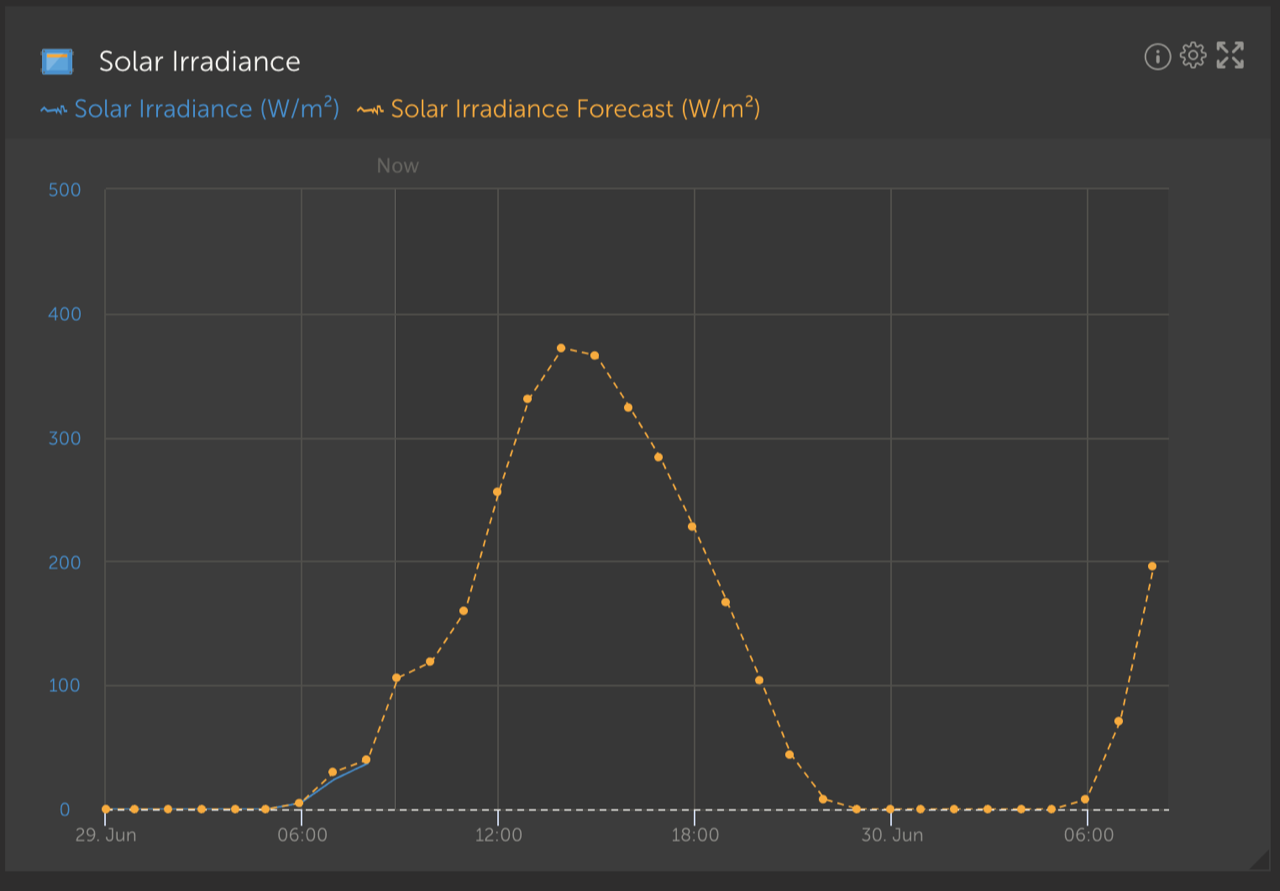

Além da estimativa do painel, também temos a Previsão de Irradiância Solar subjacente (W/m²) disponível como um widget VRM avançado.
 |
Como o painel, na vista do intervalo temporal «Hoje», este widget funciona de forma ligeiramente diferente dos restantes e expande o seu eixo x do tempo para incluir as 24 h completas para que possa ver a estimativa desse dia.
 |
