Das erweiterte Dashboard von VRM bietet eine Reihe verschiedener Widgets/Diagramme mit einer Vielzahl von Parametern und Werten (je nach installierten Geräten) sowie weitere Tools zur Durchführung einer umfassenden Diagnose der Installation.
Die Widgets sind meist Diagramme oder Zusammenfassungen von Daten über einen ausgewählten Zeitraum.
Anmerkung
Das Speichern erweiterter Widgets steht nur Benutzern mit Zugriffsebene Administrator und Techniker für eine Installation zur Verfügung.
Um Widgets einzurichten, öffnen Sie die Seite Erweitert in der Seitenleiste des VRM-Menüs.

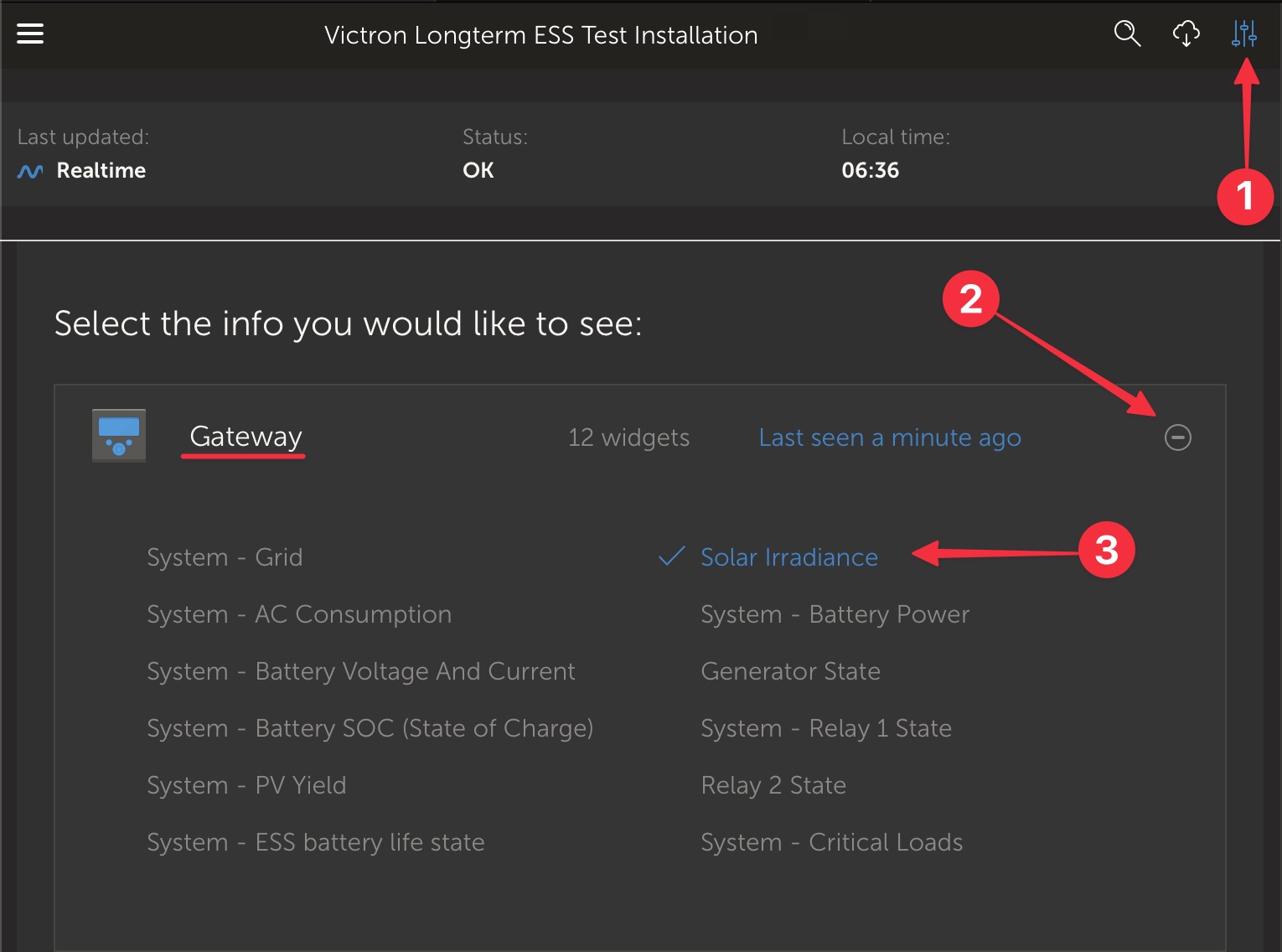

Klicken Sie auf die kleine Schaltfläche für das Steuerungs-Widget oben rechts auf der Seite Erweitert, um zur Seite für die Widget-Auswahl zu gelangen.
Hier werden die in Ihrem System verfügbaren Widgets angezeigt. Sie können sie durch Anklicken aktivieren oder deaktivieren. Sobald Sie die gewünschten Widgets ausgewählt haben, können Sie das Auswahlmenü wieder ausblenden, indem Sie auf die Schaltfläche zur Steuerung des Widgets klicken.
Zur Organisation der Diagramme verfügt jedes Widget über ein kleines Dreieck unten rechts. Damit kann das Diagramm zwischen drei verschiedenen Spaltenbreiten verschoben und in der Größe verändert werden. Klicken Sie auf das Widget oben und halten Sie es gedrückt, um es an die gewünschte Position zu ziehen. Auf diese Weise können Sie verwandte Parameter verschiedener Geräte visuell zusammenführen, wenn Sie nach einem bestimmten Problem suchen oder eine erweiterte Diagnose durchführen möchten.
Verwenden Sie die Datumsauswahl, um schnell voreingestellte Zeiträume auszuwählen oder einen benutzerdefinierten Zeitraum anzuwenden.
Wenn alles eingerichtet ist, sperren Sie die Widgets, indem Sie auf das Schlosssymbol klicken, damit sie nicht versehentlich verschoben werden können.
Tipp
Wählen Sie einen größeren Zeitrahmen aus und klicken und ziehen Sie dann einfach, um die Grafik bei Ereignissen von Interesse zu vergrößern.

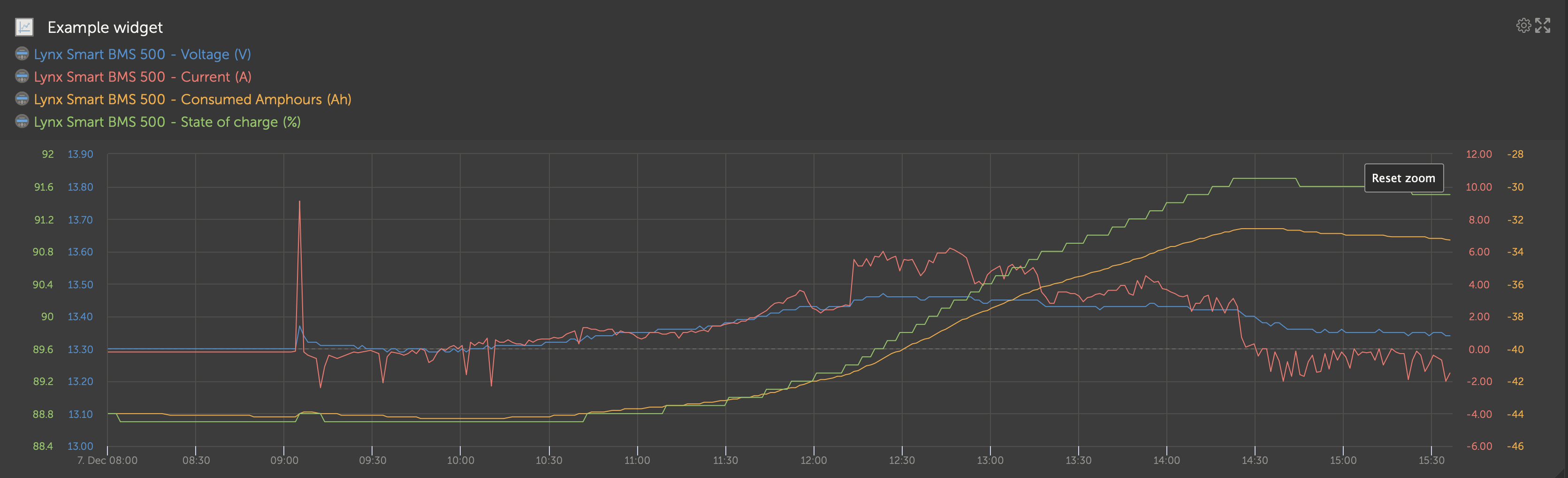

So sieht ein erweitertes Widget-Diagramm aus:
 |
Gerätename und angezeigte Parameter
Legende: Durch Klicken auf die einzelnen Parameter wird das zugehörige Diagramm ausgeblendet. Ein weiterer Klick macht es wieder transparent.
Durch Klicken auf das Zahnrad werden weitere Widget-Optionen angezeigt: Aktivieren Sie das Widget, zeigen Sie die Werte des Mindest- und Maximalbereichs an und setzen Sie die Zoomstufe des Diagramms zurück.
Durch Klicken auf das Kreuz wird das Diagramm auf die größte Größe vergrößert.
Die Y-Achse wird automatisch skaliert.
Die X-Achse wird ebenfalls automatisch skaliert.
Die Grafik: Klicken und ziehen Sie in die Grafik, um Ereignisse von Interesse zu vergrößern.
Kleines Dreieck: Ziehen Sie das Diagramm und ändern Sie seine Größe.
 |
Während die erweiterten Widgets nicht veränderbar und vom System vorgegeben sind, besteht die Möglichkeit, benutzerdefinierte Widgets zu erstellen und sie dem erweiterten Dashboard hinzuzufügen.
Mit benutzerdefinierten Widgets können Systemwerte angezeigt und in derselben Grafik miteinander verglichen werden, was besonders bei der Systemdiagnose hilfreich ist.
Die Vorteile:
Erstellen eines benutzerdefinierten Widgets
Rufen Sie das erweiterte Dashboard auf.
Klicken Sie oben rechts auf das Symbol des Steuerungs-Widgets.
Scrollen Sie in der Liste der verfügbaren Widgets nach unten.
Das letzte Widget in der Liste heißt Benutzerdefiniertes Widget (hier werden auch alle benutzerdefinierten Widgets gespeichert). Klicken Sie darauf.
Klicken Sie auf die Schaltfläche zum Erstellen eines benutzerdefinierten Widgets.

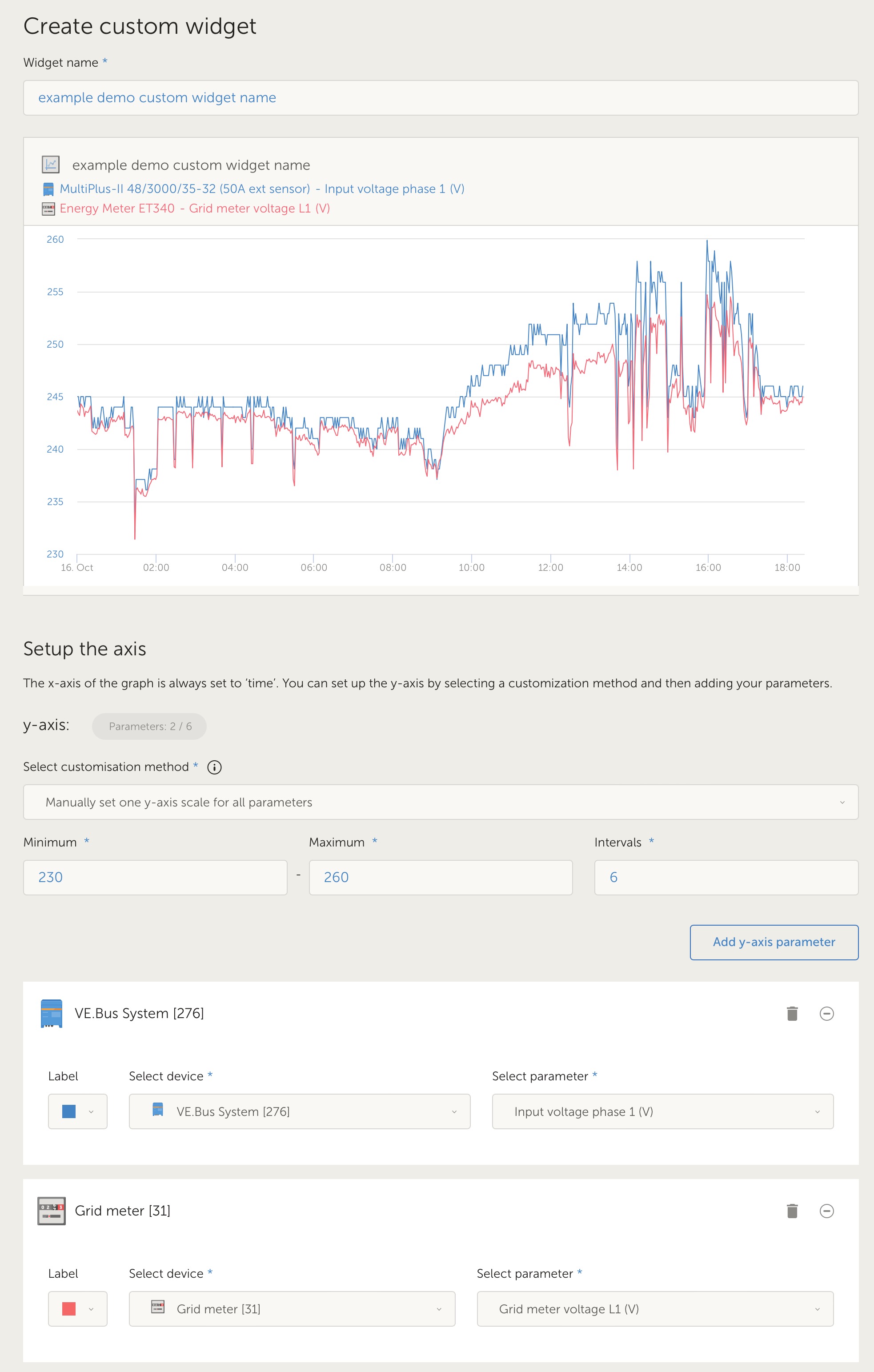

Optionen für benutzerdefinierte Widgets
Name des benutzerdefinierten Widgets
Dies wird im Auswahlbereich für benutzerdefinierte Widgets angezeigt und ist auch der Titel des Widgets, wenn es aktiviert ist.
Anpassbare Y-Achse (Standard, individuell oder manueller Bereich für alle)
Eine anpassbare Y-Achse ermöglicht die beste Darstellung Ihrer Daten. Die Standardoption bietet den normalen automatischen Bereich für jeden Parameter. Mit Individuell können Sie jede Y-Achse mit einem Maximum, einem Minimum und der Anzahl der gewünschten Teilstriche anpassen. Der manuelle Bereich für alle bildet eine einzige Y-Achse, die alle Parameter gemeinsam haben. Dies kann für Vergleiche nützlich sein, bei denen Sie möglicherweise nicht die gesamte Datenreihe sehen müssen, sondern z. B. nur den Hochspannungsbereich.
Bis zu 6 Y-Achsen-Geräteparameter in einem Widget zusammenfügen
Sie können maximal 6 Parameter pro benutzerdefiniertem Widget hinzufügen. Dies ermöglicht den Vergleich von Spannung und Stromstärke jeder Phase eines 3-Phasen-Systems in einem einzigen Diagramm.
Zusätzliche Parameter/Daten, die über die standardmäßigen erweiterten Parameter hinaus zur Auswahl stehen
Es gibt viele undokumentierte Datenpunkte, die von VRM erfasst werden und nur über die benutzerdefinierte Widget-Funktion verfügbar sind. Nicht alle sind mit nützlichen Daten für alle Systeme gefüllt.
Individuelle Farbcodierungen
Jedem Parameter muss eine andere Farbcodierung zugewiesen werden.
Vorschau beim Erstellen des benutzerdefinierten Widgets
Wenn Sie Änderungen vornehmen und Parameter zu Ihrem benutzerdefinierten Widget hinzufügen, wird die Vorschau in Echtzeit aktualisiert.
Nach dem Speichern jederzeit bearbeitbar oder löschbar
Nach dem Speichern können Sie Ihr benutzerdefiniertes Widget über denselben Widget-Steuerungsbereich, in dem Sie es erstellt haben, bearbeiten oder löschen.
 |

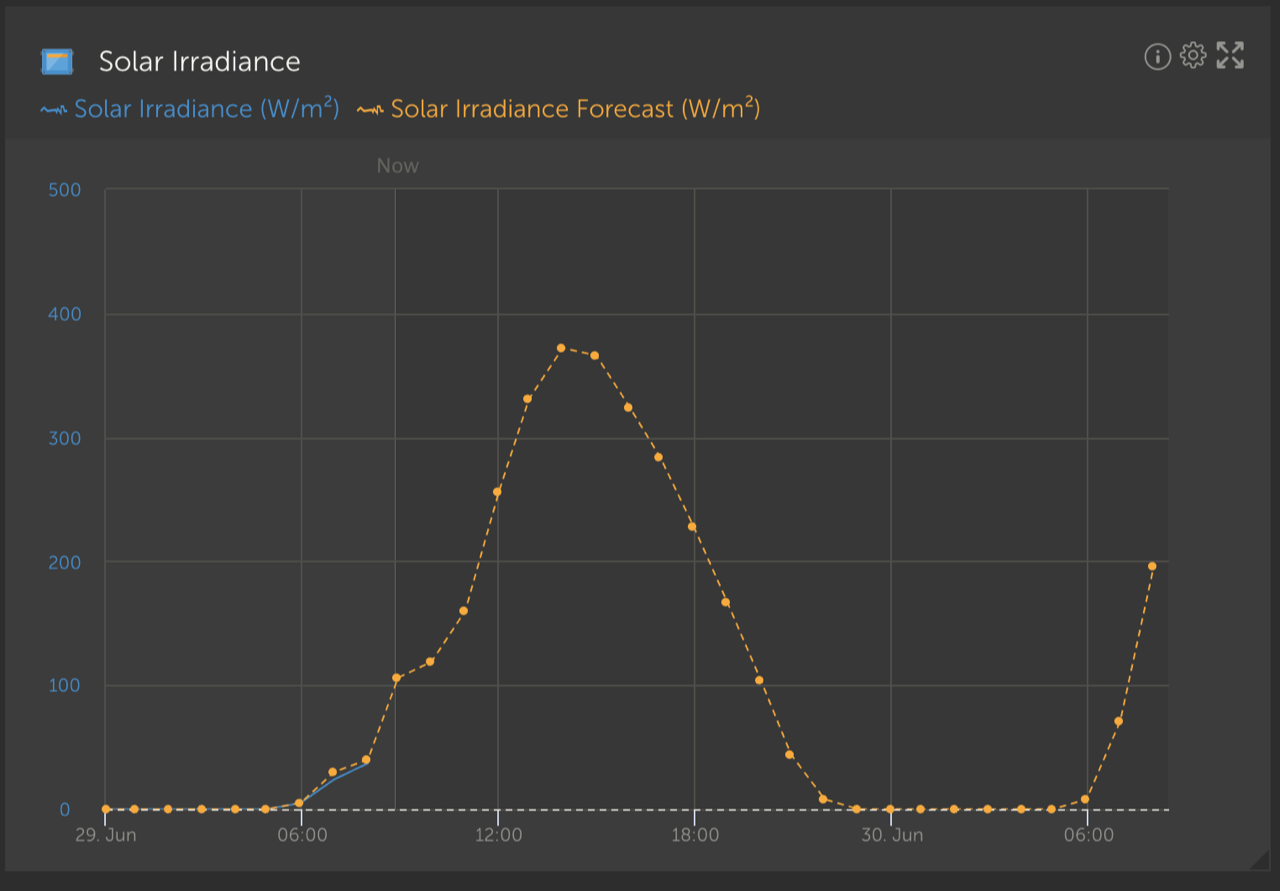

Zusätzlich zur Schätzung im Dashboard steht uns auch die zugrunde liegende Sonneneinstrahlungsprognose (W/m²) als ein neues erweitertes VRM-Widget zur Verfügung.
 |
Wie das Dashboard funktioniert auch dieses Widget in der Zeitrahmenansicht „Heute“ etwas anders als die anderen und erweitert seine Zeit-X-Achse, um die gesamten 24 Stunden zu umfassen, sodass Sie die Schätzung für diesen Tag sehen können.
 |
